مضخة الطرد المركزي بيدرولو 2CP 25/16A ذات الدفاعة المزدوجة

1. تفسير النموذج

1. المعلمات التقنية الأساسية (50هرتز, ثلاث مراحل 380/400 فولت)

ثالثا. الميزات الهيكلية ووصف المواد

1. التركيب الهيكلي

تصميم المكره المزدوج: يوفر رأسًا أعلى ومنحنى أداء أكثر استقرارًا, تحسين الكفاءة عن طريق 10-15%.

جسم مضخة متكامل من الحديد الزهر: هيكل عالي الصلابة مع تقليل الاهتزاز والضوضاء, مناسبة لظروف العمل ذات الضغط العالي.

ختم ميكانيكي متكامل: مزيج من مواد الجرافيت/السيراميك/NBR, ضمان عملية خالية من التسرب على المدى الطويل.

عمود المحرك من الفولاذ المقاوم للصدأ: مصنوعة من AISI 431 مادة, تتميز بمقاومة التآكل وقوة عالية لإطالة عمر الخدمة.

2. المواد المكونة الأساسية

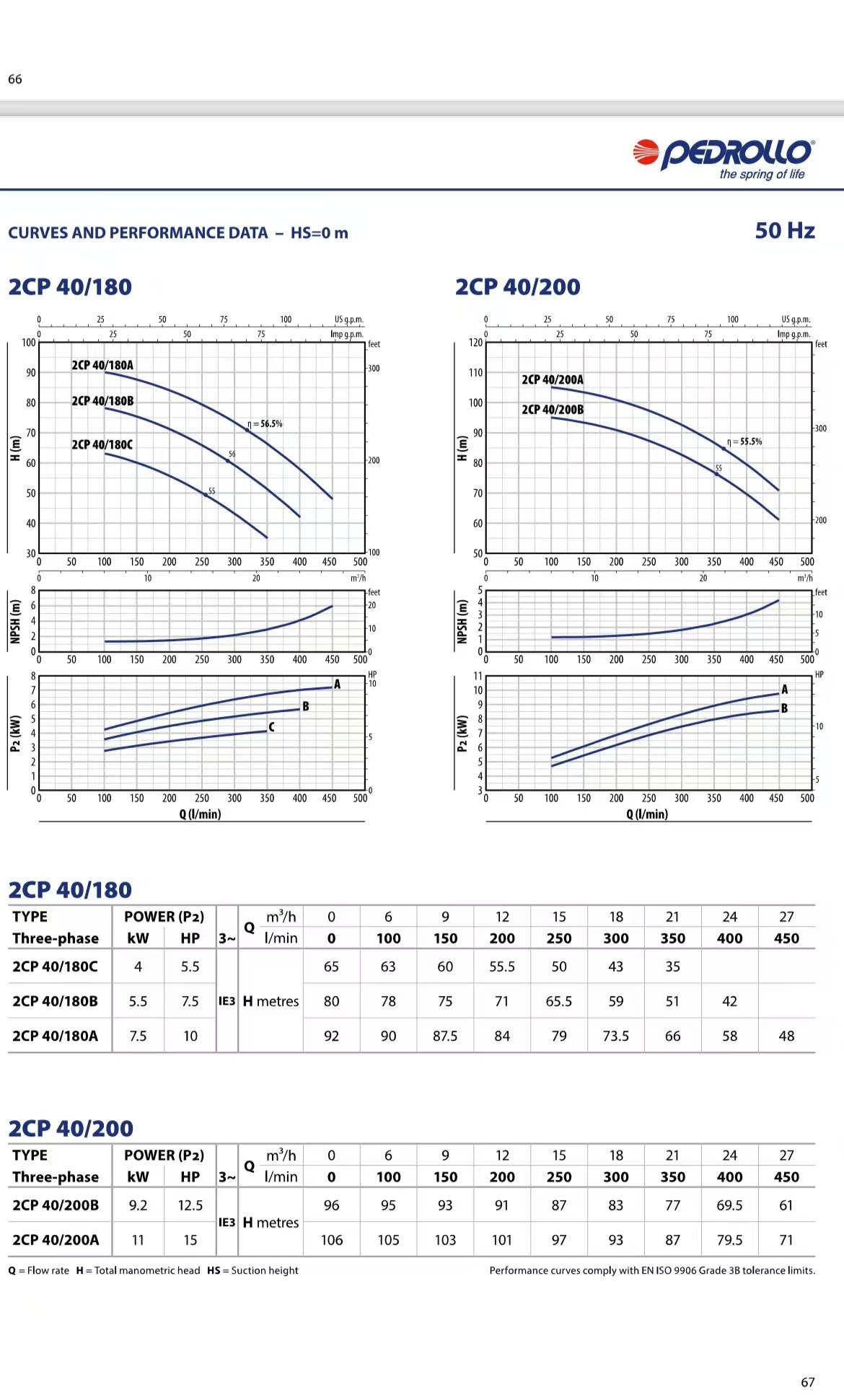

1. النقاط الرئيسية لمنحنى الأداء (النظام المنسق = 0 م)

يتوافق منحنى الأداء مع معيار التسامح الخاص بـ EN ISO 9906 الصف 3 ب.

1. سيناريوهات التطبيق
2. نظام الداعم السكني: تعزيز ضغط المياه للمباني السكنية الشاهقة والفلل, مع الأداء الأمثل عند استخدامه مع خزان الضغط.
3. إمدادات المياه للمباني التجارية: تثبيت الضغط لأنظمة إمدادات المياه المركزية في الفنادق, مباني المكاتب, المستشفيات, إلخ.
4. النظام المساعد الصناعي: تداول مياه التبريد, أنظمة التنظيف, أنظمة تثبيت الضغط للحماية من الحرائق ذات الضغط المنخفض.
5. الري الزراعي: مصدر الضغط لأنظمة الري بالتنقيط/الري بالرش في المزارع الصغيرة والمتوسطة الحجم والدفيئات الزراعية.
6. المرافق البلدية: تعزيز الضغط لمحطات المياه الصغيرة وأنظمة إمدادات المياه الثانوية.
7. نقاط التثبيت والتشغيل الرئيسية
8. مواصفات التثبيت

تثبيت في مكان جيد التهوية وجاف, تجنب المطر وأشعة الشمس المباشرة.

يجب أن يكون الأساس مسطحًا وثابتًا, مع وسادات ممتصة للصدمات تستخدم لتقليل انتقال الاهتزازات.

يجب تركيب الصمامات وأجهزة قياس الضغط عند المدخل والمخرج لسهولة الصيانة والمراقبة.

يجب أن يكون خط أنابيب الشفط محكم الإغلاق لتجنب تسرب الهواء الذي يؤثر على رفع الشفط.

يوصى بتركيب صمام فحص لمنع المطرقة المائية.

2. قيود التشغيل

عملية عدم الخمول محظورة (مما سيؤدي إلى إتلاف الختم الميكانيكي).

تأكد من امتلاء حجرة المضخة وخط أنابيب الشفط بالماء قبل البدء.

ويجب أن يكون الوسط ماءً نظيفاً أو سائلاً ذو خواص كيميائية مشابهة للماء النظيف.

أثناء التشغيل المستمر, تأكد من أن ضغط المدخل ≥0.1bar لمنع التجويف.

سابعا. تشخيص الأخطاء واستكشاف الأخطاء وإصلاحها

ثامنا. اقتراحات الاختيار

1. مبدأ مطابقة حالة العمل

عند اختيار معدل التدفق, يعتبر 1.1-1.2 أضعاف الحد الأقصى للطلب على المياه للنظام.

عند اختيار الرأس, ضع في اعتبارك إجمالي خسارة مقاومة النظام + ضغط العمل المطلوب + هامش الأمان (0.5-1حاجِز).

تأكد من أن نقطة التشغيل الفعلية تقع ضمن منطقة الكفاءة العالية لمنحنى الأداء (كفاءة>55%).

2. المعدات الداعمة الموصى بها

خزان الضغط: الحجم الموصى به ≥10L, يستخدم لتثبيت الضغط وتقليل تردد البدء والتوقف.

مفتاح الضغط: نطاق قابل للتعديل من 0.8-4bar, مطابقة متطلبات ضغط النظام.

محول التردد: يستخدم للتحكم الدقيق في التدفق/الضغط, توفير الطاقة عن طريق 30-50% (مناسبة لظروف العمل ذات الأحمال المتغيرة).

أجهزة الحماية: التتابع الحراري, قاطع الدائرة (النوع د), حامي الطفرة.

3. مرجع النموذج البديل

لمتطلبات الرأس الأعلى: 2سي بي 32/210أ (7.5كيلوواط, الحد الأقصى للرأس 112 م).

لمتطلبات التدفق الأكبر: 2سي بي 40/200 أ (11كيلوواط, معدل التدفق 9.6 م³/ساعة).

لتطبيقات إمدادات الطاقة على مرحلة واحدة: 2سي بي إم 25/16 أ (2.2كيلوواط, مرحلة واحدة 230 فولت).

1. دورة الصيانة

إن Pedrollo 2CP 25/16A عبارة عن مضخة طرد مركزي ذات دافعة مزدوجة عالية الكفاءة وموثوقة مصممة خصيصًا لتوصيل المياه النظيفة ذات الضغط المتوسط ​​والعالي, مناسبة لمختلف سيناريوهات التطبيقات المدنية والصناعية. محرك IE3 عالي الكفاءة, تضمن المواد عالية الجودة وعملية التصنيع الدقيقة التشغيل المستقر على المدى الطويل. مع التركيب والصيانة المناسبة, يمكن أن توفر أداءً ممتازًا وفوائد اقتصادية. أثناء الاختيار, يجب أن تكون متطلبات حالة العمل مطابقة بدقة, وينبغي استشارة الموظفين الفنيين المحترفين للحصول على الحل الأمثل عند الضرورة.

الخصائص الهيكلية لمضخة الطرد المركزي ذات الدفاعة المزدوجة Pedrollo 2CP 25/16A

1. ميزات التصميم الهيكلي الأساسية
2. تصميم المكره المزدوج من الخلف إلى الخلف (تسليط الضوء على التقنية الأساسية)

الدفاعات المزدوجة من سلسلة متتالية: تم ترتيب دفاعتين نحاسيتين بشكل متناظر على طول الاتجاه المحوري لتكوين أ “العودة إلى الوراء” بناء, الذي يوازن بشكل فعال الحمل الشعاعي ويطيل عمر خدمة المحمل.

جسم المضخة المجزأ: ينقسم جسم المضخة المصنوعة من الحديد الزهر إلى قسم الشفط وقسم التفريغ, تسهيل الصيانة واستبدال المكره. يتميز بصلابة إجمالية عالية ومقاومة للضغط تصل إلى 10 بار.

قناة هيدروليكية عالية الكفاءة: يقلل التصميم الأمثل لقناة التدفق من الفقد الهيدروليكي, يحسن الكفاءة عن طريق 10-15%, وتغطي المنطقة عالية الكفاءة نطاق تدفق أوسع (40-120لتر / دقيقة, كفاءة>55%).

توازن القوة المحورية: تصميم المكره المزدوج يقاوم الدفع المحوري, تقليل الحمل على الأختام والمحامل الميكانيكية, وتحسين الاستقرار التشغيلي.

2. هيكل وثيق الاقتران

يرتبط المحرك بشكل صارم بجسم المضخة بدون وصلة توصيل, تقليل فقدان الإرسال وتحسين الكفاءة العامة.

تقصير البعد المحوري, تتميز بهيكل مدمج ومساحة أرضية صغيرة, بوزن 27.3 كجم فقط (نسخة ثلاث مراحل).

يقلل من انتقال الاهتزاز والضوضاء, مما يتيح تشغيلًا أكثر هدوءًا مع مستوى اهتزاز أقل من أو يساوي 2.5 مم/ثانية (ايزو 10816 معيار).

1. المواد والخصائص المكونة الرئيسية

ثالثا. الميزات الهيكلية لنظام المحرك

1. تصميم محرك عالي الكفاءة

IE3 فئة كفاءة الطاقة (نسخة ثلاث مراحل): يحفظ حوالي 10% طاقة أكبر من محركات IE2, الامتثال لمتطلبات توجيهات الاتحاد الأوروبي ErP.

العزل من الفئة F: درجة حرارة مقاومة للحرارة 155 درجة مئوية, تحسين قدرة التحميل الزائد للمحرك وعمر الخدمة.

فئة الحماية IPX4: تصميم مقاوم للرذاذ, مناسبة للتركيب في الهواء الطلق (يحتاج إلى مأوى), مع أداء جيد ضد الغبار.

طريقة التبريد TEFC: مغلق بالكامل بمروحة تبريد, كفاءة عالية في تبديد الحرارة, مناسبة للتشغيل المستمر.

حماية حرارية مدمجة: تم تجهيز الإصدار ثلاثي الطور بثرمستور PTC, تم تجهيز الإصدار أحادي الطور بمرحل حراري لمنع احتراق المحرك بسبب ارتفاع درجة الحرارة.

2. التوصيل الكهربائي والتحكم

يقع صندوق التوصيل في الجزء العلوي من المحرك مع فئة الحماية IP55, تسهيل الأسلاك والصيانة.

متوافق مع التحكم في محول التردد: تم تصميم المحرك لدعم تنظيم السرعة بدون خطوات 0-50 هرتز, تحقيق التحكم الدقيق في التدفق والضغط, وتوفير الطاقة عن طريق 30-50%.

التصنيف الحالي 5.3A (400V ثلاث مراحل), تيار البدء ≥7 أضعاف التيار المقنن, مناسبة للبدء المباشر أو بدء دلتا النجم.

1. مميزات نظام الختم والحماية
2. تكنولوجيا الختم الميكانيكي

ختم ميكانيكي متكامل ذو وجه واحد: يتم تركيبه بين غطاء المضخة وعمود المحرك دون الحاجة إلى نظام تبريد إضافي.

هيكل ثابت بحلقة ثابتة: يحقق التعويض التلقائي من خلال زنبرك من الفولاذ المقاوم للصدأ وحلقة دائرية, التكيف مع حركة محورية طفيفة واهتزاز العمود.

تصميم حماية ضد الجفاف: ضغط التلامس المعتدل على سطح الختم يقلل من التآكل أثناء التشغيل الجاف (لا يزال التشغيل الجاف على المدى الطويل محظورًا).

2. تصميم الحماية الشاملة

طلاء كهربي على سطح جسم المضخة: مقاومة التآكل, مقاومة للأشعة فوق البنفسجية, تمديد عمر الخدمة في الهواء الطلق.

الختم المزدوج لصندوق توصيل المحرك: منع دخول الرطوبة والغبار, حماية المكونات الكهربائية.

تصميم قدم ممتص للصدمات: تعمل أربعة أقدام من الحديد الزهر مع وسادات مطاطية ممتصة للصدمات على تقليل انتقال الاهتزاز إلى هيكل الأساس.

1. تصميم مريح للتركيب والصيانة
2. توافق التثبيت

قطر المدخل والمخرج 1¼”×1″ (DN25×DN25), معيار الأيزو 228/1 خيط, يمكن توصيله مباشرة بـ PPR, خطوط الأنابيب البلاستيكية أو المعدنية.

اتجاه التثبيت المرن: يمكن تركيبها أفقيا أو عموديا (المحرك في الأعلى) للتكيف مع متطلبات المساحة المختلفة.

يتم حجز واجهات قياس الضغط عند كل من المدخل والمخرج من أجل مراقبة ضغط النظام وتشخيص الأخطاء بشكل ملائم.

2. راحة الصيانة

تصميم وحدات: يتم تثبيت غطاء المضخة بواسطة 4 البراغي. بعد التفكيك, يمكن استبدال المكره والختم الميكانيكي مباشرة دون تفكيك جسم المضخة بالكامل.

تحمل تصميم التشحيم المسبق: تتم تعبئة الشحوم طويلة المفعول قبل مغادرة المصنع, لا حاجة للمكملات داخل 2 سنين.

أجزاء ارتداء موحدة: الأختام الميكانيكية, تتميز الحلقات الدائرية والملحقات الأخرى بتنوع قوي, مما يجعل الشراء والاستبدال مناسبًا.

1. ملخص المزايا الهيكلية

2. الميزة الهيكلية	قيمة التطبيق العملي
   تصميم المكره المزدوج من الخلف إلى الخلف	يوازن الحمل الشعاعي, يقلل من ارتداء تحمل, يطيل عمر الخدمة بأكثر من 30%
   محرك IE3 عالي الكفاءة	توفير كبير للطاقة أثناء التشغيل على المدى الطويل, خفض تكاليف التشغيل
   جسم مضخة متكامل من الحديد الزهر	مقاومة الضغط العالي, تقليل الاهتزاز والضوضاء, مناسبة لظروف العمل ذات الضغط العالي
   رمح الفولاذ المقاوم للصدأ + الجرافيت/ختم السيراميك	مقاومة التآكل, خالية من التسرب, دورة صيانة طويلة
   هيكل وثيق الاقتران	كفاءة نقل عالية, اهتزاز منخفض, متطلبات مساحة التثبيت الصغيرة
   تصميم الصيانة المعيارية	يقلل من وقت التوقف عن العمل وتكاليف الصيانة

يجسد التصميم الهيكلي لـ Pedrollo 2CP 25/16A بشكل كامل دقة الصناعة ومفهوم الموثوقية للتصنيع الإيطالي. يمنحها تصميم المكره المزدوج مزايا واضحة في مجال توصيل المياه النظيفة ذات الضغط المتوسط ​​والعالي, ويستخدم على نطاق واسع في تعزيز الضغط السكني, إمدادات المياه المباني التجارية, أنظمة التداول الصناعي وسيناريوهات أخرى. لا تضمن ميزاته الهيكلية أداء تشغيل فعال ومستقر فحسب, ولكن أيضًا يقلل من تكلفة دورة الحياة بأكملها, مما يجعلها منتج مضخة طرد مركزي مزدوجة المكره فعالة من حيث التكلفة.
