مظهر 485 واجهة الاتصال على Chint DTSU666-G

شرح تفصيلي للمظهر والأسلاك لواجهة الاتصال RS485 شينت DTSU666-G

تعتمد واجهة الاتصال RS485 الخاصة بـ Chint DTSU666-G على تصميم طرفي مدمج للتجعيد اللولبي, تقع في المنطقة اليمنى السفلى (بالقرب من القاع) من عداد الكهرباء. إنها واجهة إشارة تفاضلية قياسية صناعية تستخدم للحصول على البيانات عن بعد والشبكات. فيما يلي المظهر الكامل ودليل الأسلاك:

1. المظهر الجسدي والموقع

1.1 التخطيط الشامل

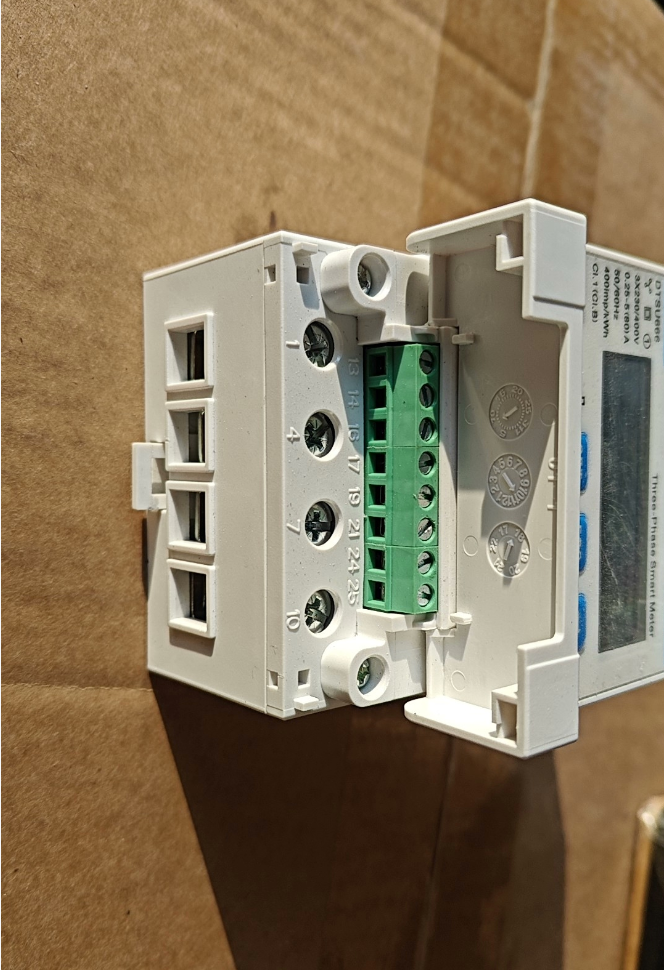

موقع: المحطتان المستقلتان السفليتان على الكتلة الطرفية على الجانب الأيمن من جهاز القياس (عادة ما يتم وضع علامة عليها كمحطات طرفية 24 و 25). قد يتم وضع علامة على بعض النماذج “أ +” و “ب-“.

مظهر: نفس هيكل محطات إدخال/إخراج الطاقة, محطات تجعيد المسمار (مادة نحاسية, مضاد للأكسدة), مناسبة لأحجام الأسلاك 0.5-2.5 مم².

العلامات: مطبوعة بشكل واضح “أ +” (RS485+) و “ب-” (RS485-) بجوار المحطات. بعض النماذج المبكرة تظهر الأرقام فقط 24 و 25, مع المراسلات: 24 = أ+, 25 = ب-.

حماية: نفس فئة الحماية مثل جسم العداد الرئيسي (IP20), مناسبة للتركيب في خزانات توزيع الطاقة لمنع ملامسة الأصابع المباشرة للأجزاء الحية.

1.2 وصف الرسم البياني المادي

[منظر الجانب الأيمن لمقياس Chint DTSU666-G]

┌───────────────────────────┐

│ L1 L2 L3 N (محطات الطاقة) │

│ IN1 IN2 IN3 IN4 (المحطات الحالية) │

│ ف + ص- (محطات إخراج النبض) │

│ أ + ب- (محطات الاتصالات RS485) │ ← موضع واجهة RS485

└───────────────────────────┘

2. تعريف المحطة والخصائص الكهربائية

2.1 جدول تعريف المحطة القياسية

2.2 المعلمات الكهربائية (نفس معيار DTSU666)

بروتوكول الاتصالات: معيار Modbus-RTU (لتطبيقات الطاقة الجديدة), متوافق مع DL/T645-2007

معدل الباود: 1200 / 2400 / 4800 / 9600 (تقصير) / 19200 نقطة أساس

تنسيق البيانات: 8 بتات البيانات + 1 توقف قليلا, التكافؤ شكلي (تقصير: لا يوجد تكافؤ)

مسافة الاتصالات: الأعلى. 1200 متر (حافلة RS485 القياسية); يوصى بزوج ملتوي محمي

قدرة الشبكات: حتى 32 الأجهزة في حافلة واحدة; عنوان فريد (1-247) المطلوبة لكل جهاز

3. مواصفات الأسلاك والملاحظات

3.1 إجراءات الأسلاك القياسية

1. حدد كبل الزوج الملتوي المحمي (المقطع العرضي ≥ 0.5 مم²), الطول لا يتجاوز 1200 متر.
2. قم بإزالة حوالي 5 مم من العزل لكشف قلب النحاس, تجنب خيوط فضفاضة.
3. أدخل السلك A+ في المحطة 24 و ب- سلك في المحطة 25; تشديد البراغي (عزم الدوران: 2.5 ن · م).
4. قم بتطبيق التأريض بنقطة واحدة على الدرع (ويفضل أن يكون ذلك في نهاية المضيف) لتجنب الحلقات الأرضية والتداخل.
5. استخدم أسلاك السلسلة التعاقبية لشبكات متعددة الأمتار; طوبولوجيا النجوم محظورة. يمكن إضافة مقاومة نهاية 120Ω على طرفي الناقل.

3.2 الأخطاء الشائعة واستكشاف الأخطاء وإصلاحها

أ+/ب- عكس: فشل كامل في الاتصالات; قم بتبديل السلكين للاستعادة.

تم استخدام كابل غير محمي: التواصل غير المستقر, عرضة للتداخل الكهرومغناطيسي; استبدله بزوج ملتوي محمي.

عناوين مكررة: بعض العدادات لا تستجيب; تعيين عناوين فريدة (1-247) لكل متر.

حافلة طويلة بشكل مفرط: توهين الإشارة أبعد من ذلك 1000 متر; أضف مكرر RS485 لتمديد المسافة.

4. الاختلافات عن معيار DTSU666

المظهر المادي لواجهة RS485 متطابق مع Chint DTSU666-G (الطاقة الجديدة مخصصة) والمعيار DTSU666. الاختلافات الرئيسية هي:

1. البروتوكول الافتراضي: تم تعيين DTSU666-G افتراضيًا على Modbus-RTU (مشترك للطاقة الكهروضوئية وتخزين الطاقة); الإصدار القياسي الافتراضي هو DL/T645-2007.
2. معدل التحديث: معدل تحديث الطاقة النشط ≥ 50 مللي ثانية على DTSU666-G (لاستجابة العاكس السريعة); تقريبا. 100 مللي في الإصدار القياسي.
3. وظيفة القياس: يدعم DTSU666-G القياس ثنائي الاتجاه (إلى الأمام/عكس الطاقة النشطة/التفاعلية), مناسبة للاستهلاك الذاتي للطاقة الكهروضوئية وسيناريوهات تغذية الشبكة.

تتكون واجهة الاتصال RS485 لجهاز Chint DTSU666-G من أطراف تجعيد لولبية مدمجة تقع في الجزء السفلي الأيمن من جهاز القياس, تم وضع علامة A+/B- (محطات 24/25). يستخدم تصميم الإشارة التفاضلية RS485 القياسي ويدعم الأسلاك المزدوجة الملتوية المحمية. التمييز بدقة بين A+ وB- أثناء الأسلاك والتأكد من وجود معلمات متسقة مع المضيف لتحقيق الحصول على بيانات الطاقة عن بعد بشكل مستقر.
