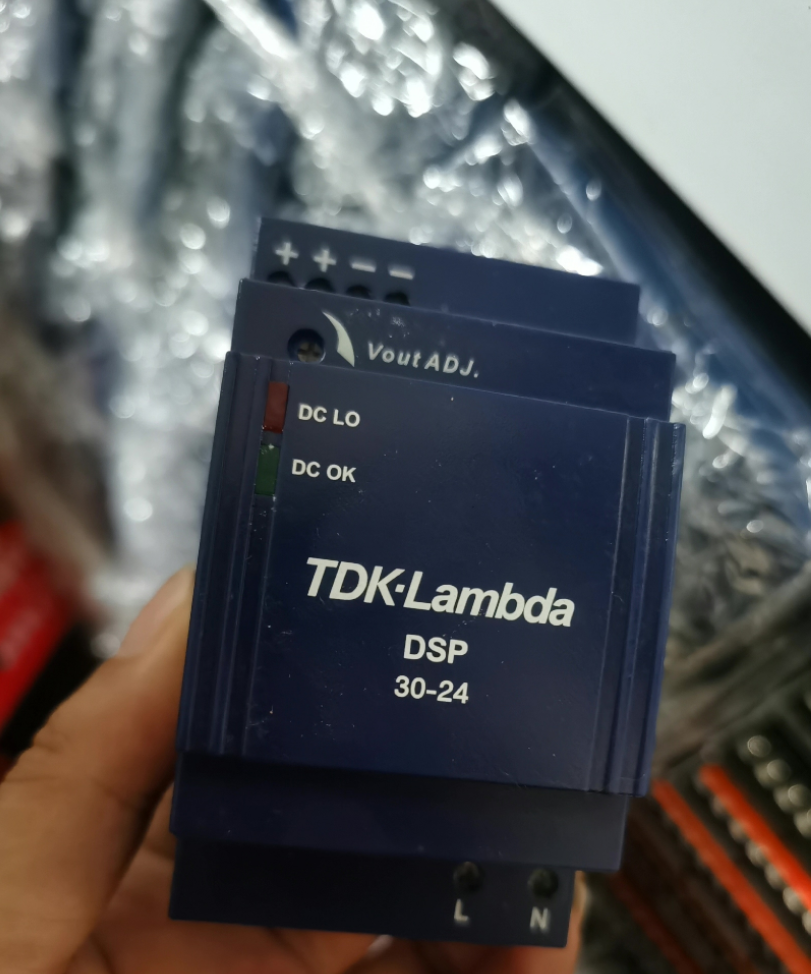

TDK-Lambda DSP30-24 DIN حامل السكك الحديدية لتحويل التيار الكهربائي

DSP DIN rail AC-DC مزود الطاقة, DSP30-24, rated output 24VDC / 30W class, تركيب السكك الحديدية DIN35, Class II double insulation, no protective earth terminal required

1. المواصفات الكهربائية الأساسية

مدخل

تكييف: 90~264VAC, 47~63 هرتز (wide input voltage for global use)

DC input compatible: 120~370VDC

Built-in PFC, compliant with EN61000-3-2

Cold-start inrush current: 25A@115VAC /50A@230VAC

الإخراج

الجهد المقنن: 24VDC, adjustable range 24~28VDC via potentiometer

التصنيف الحالي: 1.3أ, rated power 31.2W

Voltage regulation accuracy: ±1%; ripple & ضوضاء: 50بالسيارات (20MHz bandwidth)

وظائف الحماية: حماية التيار الزائد (110~160%, fold-back current limiting, حماية ماس كهربائى), overvoltage protection 30~36Vdc, overtemperature protection

Hold-up time: 25ms @115VAC input

كفاءة: Typical 83%~87%

2. ميكانيكية & البيئية

تصاعد: سكة DIN القياسية مقاس 35 مم

أبعاد: W53mm × H95.5mm × D55.6mm

وزن: تقريبا. 200ز

تبريد: Natural convection, بدون مروحة

درجة حرارة التشغيل: -25℃ ~ +71℃; derating starts above 61℃ (2.5%/درجه مئوية)

درجة حرارة التخزين: -25~+85 درجة مئوية; humidity 20~90%RH (غير التكثيف)

3. مؤشرات LED & تعريف المحطة

ل: AC Line; ن: AC Neutral

+: 24V Output Positive; −: Output Negative

Vout ADJ: Output voltage trim potentiometer

الصمام الأخضر: DC OK (Output normal)

الصمام الأحمر: DC LO (انخفاض الجهد / عيب)

4. الشهادات & أمان

Safety standards: EN60950-1, UL60950-1, UL1310 Class2 output, CE/UKCA

إي إم سي: EN55032 Class A; Immunity to EN61000-4 series

Isolation withstand voltage: 3kV AC

5. Model Status & الاستبدالات

DSP30-24 legacy model: NRND (Not Recommended for New Design); upgraded model DSP30-24/277A2, supports wider input 90~304VAC, direct rail replacement, verify pin definition before use

6. التطبيقات النموذجية

بلك, أجهزة الاستشعار, صمامات الملف اللولبي, small control cabinets, أتمتة البناء, 24V industrial low-voltage power supply, ideal for compact cabinet installation.

7. استكشاف الأخطاء وإصلاحها الشائعة
8. مؤشر LED الأخضر مطفأ: Check AC input L/N, internal fuse, and minimum input voltage
9. Red LED steady on: Output overload or short circuit; disconnect load to test power supply recovery
10. Output voltage too high/low: Adjust Vout ADJ potentiometer
11. انخفاض الجهد تحت درجة حرارة عالية: تتجاوز درجة حرارة التخفيض; تقليل الحمل أو تحسين تهوية الخزانة
12. البدائل المتوافقة المحلية

مانويل: د-30-24 (30دبليو, السكك الحديدية الدين)

دلتا: درب-24V30W

مورنسون: LI30-24B24

DSP30-24 (DSP30-24VDC) حالات التطبيق

المزايا الأساسية: عمق سليم (56 ملم فقط), عزل مزدوج من الدرجة الثانية بدون PE, تبريد طبيعي بدون مروحة, جهد الإدخال واسع, مناسب تمامًا للصناديق الكهربائية الصغيرة المثبتة على الحائط وخزائن التحكم الرفيعة; تصنيف 24 فولت 1.3 أمبير, إجمالي طاقة الحمل الموصى بها ≥25 وات لهامش التخفيض

قضية 1: نظام إدارة المباني (نظام إدارة المباني) / التحكم في التدفئة والتهوية وتكييف الهواء (التطبيق الأساسي لتصنيع المعدات الأصلية)

الأحمال: وحدات تحكم DDC صغيرة, درجة حرارة & أجهزة إرسال الرطوبة, أجهزة استشعار الضغط التفاضلي, مشغلات المثبط الكهربائية, لوحات الغرفة

وصف النظام: خزانة منخفضة الجهد مثبتة على الحائط, تم تركيب DSP30-24 DIN-rail محليًا لتزويد وحدات الإدخال / الإخراج وأجهزة الاستشعار الخاصة بمجال التدفئة والتهوية وتكييف الهواء (HVAC). تصميم من الدرجة الثانية يزيل أسلاك البولي إيثيلين ويبسط الكابلات.

ملاحظات الاختيار: إجمالي التيار لأجهزة الاستشعار المتعددة + مخمدات صغيرة <1A; full power available if cabinet temperature ≤61℃.

المواقع النموذجية: مباني المكاتب, مراكز التسوق, hospital air handling units, fresh air unit local control cabinets.

قضية 2: Access Control & Security / Fire Alarm Systems

الأحمال: Access controller, door contacts, card readers, fire alarm input modules, sounder beacons, zone modules

وصف النظام: Wall-mounted security/fire control cabinet, AC220V feeds DSP30-24, 24VDC output powers access host and alarm modules. Wide 90~264VAC input provides tolerance against grid voltage fluctuation. Built-in short/overcurrent protection prevents host damage from field wiring short-circuit.

ملحوظة: Not for fire main backup power loops, used for auxiliary monitoring and access control subsystems only.

قضية 3: Small Industrial Automation Cabinets (Standalone Stations)

الأحمال: مايكرو بي ال سي (Siemens S7-200SMART, Mitsubishi FX3U compact CPU), أجهزة استشعار القرب, أجهزة الاستشعار الكهروضوئية, relay modules, small solenoid valves

وصف النظام: Local control cabinet for assembly line stations, inspection benches, small conveyors. One PLC + 4~8 sensors + 2~3 small solenoid valves.

حذر: Solenoid valves draw high inrush current, reserve margin for surge current during load calculation; recommended total steady-state load ≤25W.

Suitable for: Sorting stations, معدات التفتيش, small packaging machine local controls.

قضية 4: المراقبة عن بعد & IoT Data Acquisition Cabinets

الأحمال: RTU, data acquisition modules, 4G/5G gateways, pressure/level transmitters, wireless sensors

وصف النظام: Remote acquisition cabinets for water, حرارة, زيت & gas sites or equipment rooms. Wide input range and -25℃ cold-start capability for non-constant-temperature environments.

سمات: Fanless natural convection, no wearing parts, maintenance-free for unattended sites.

قضية 5: Small Intelligent Lighting Control Systems

الأحمال: DALI lighting gateway, dimmer modules, 24V lighting bus sensors

وصف النظام: خزائن تحكم مثبتة على الحائط لمراكز التسوق وقاعات المؤتمرات, إمدادات الطاقة لوحدات تحكم حافلة الإضاءة. تصميم منخفض يناسب صناديق توزيع الإضاءة النحيفة.

قضية 6: امتحان & قياس / أدوات المختبر الصغيرة

الأحمال: لوحات الإدخال / الإخراج الخاصة بتركيبات الاختبار, وحدات تكييف الإشارة, أجهزة إرسال إشارة الاستشعار

وصف النظام: مناضد اختبار الإنتاج البسيطة وخزائن القياس المعملية الصغيرة. ثابت 24 فولت تيار مستمر مع تموج منخفض, مثالية لتشغيل جهاز الإرسال.

اختيار & قيود التطبيق (النقاط الرئيسية الهندسية)

1. ماكس الناتج المستمر: 31.2ث/1.3 أ, التصميم الهندسي الموصى به derate ل 80% (≥25 واط)
2. التخفيض مطلوب عند درجة الحرارة المحيطة > 61 درجة مئوية; مزيد من تقليل الحمل لدرجة حرارة الخزانة المرتفعة
3. تصميم بدون مروحة; حجز فجوات التهوية على اليسار / اليمين, لا تكدس بإحكام بجانب قواطع الدائرة
4. نموذج تراث NRND; استخدم DSP30-24/277A2 للتصميمات الجديدة; DSP30-24 فقط لاستبدال قطع الغيار على المعدات الموجودة
5. Class II double insulation, لا حاجة لسلك PE, simplifies wiring for many wall-mounted low-voltage cabinets, but not applicable for safety loops beyond extra-low voltage safety requirements

Typical Wiring Topology Reference

AC L/N → DSP30-24 → 24V+ /24V→ Parallel loads: PLC/DDC + أجهزة الاستشعار + Relay modules; recommend fuse and surge absorber on output side to protect inductive loads such as solenoid valves.

DSP30-24 Engineering Selection Checklist

Applicable for: TDK-Lambda DSP30-24 (24VDC 31.2W, السكك الحديدية الدين, الدرجة الثانية, التبريد الطبيعي)

غاية: New project evaluation / field retrofit / spare part verification; legacy NRND model, use DSP30-24/277A2 for new projects

✅ 1. Load Power & Current Verification (جوهر)

تصنيف: 24V, 1.3أ, 31.2دبليو; مُستَحسَن 80% derating limit: 25W /1.04A

1. Sum steady-state loads

Sum rated current of all 24V devices: بلك, DDC, أجهزة الاستشعار, transmitters, المرحلات, gateways, إلخ.

الأحمال الحثية (صمامات الملف اللولبي, small actuators): inrush current must be considered, not only steady-state value

Total steady-state current ≤1.04A (مُستَحسَن); short peak up to 1.3A, not continuous

2. Load type restrictions

✅ مناسبة: Transmitters, proximity/photoelectric switches, small I/O, RTU, access controllers, DALI gateways

⚠️ Use caution: High-power solenoid valves, large actuators, heating loads, المحركات

❌ Prohibited: Direct battery float charging (no charge management), high-power LED constant-current boards

3. Output side protection selection

Recommended series fuse at output: 2A slow-blow fuse (24V side)

الأحمال الحثية (solenoid / damper actuators): Freewheeling diode or RC snubber across coil to suppress back EMF and prevent power supply damage

Long cable runs: Add 24V-rated TVS for surge protection

✅ 2. Input Side Verification

1. AC input voltage: 90~264VAC, 47~63 هرتز; compatible with DC 120~370VDC

Sites with large voltage fluctuation (old factories): Confirm minimum field voltage ≥90VAC

2. Input wiring: L Line, N Neutral; الدرجة الثانية, PE earth not required for power supply

ملحوظة: يجب أن يتصل غلاف الخزانة بالأرض الواقية لـ EMC, مصدر الطاقة نفسه لا يتطلب PE

3. المدخلات الحالية: 25أ@115 فولت تيار متردد; 50أ@230 فولت تيار متردد

عندما يتم تشغيل مصادر طاقة متعددة في وقت واحد في صندوق توزيع واحد, حدد MCB بعناية لتجنب التعثر عند التشغيل

✅ 3. درجة الحرارة المحيطة & التحقق من التدهور (المأزق المشترك)

نطاق درجة حرارة التشغيل: -25℃ ~ +71℃

قاعدة ديراتينغ: يبدأ التخفيض فوق 61 درجة مئوية عند 2.5%/درجة مئوية

مثال: درجة حرارة الخزانة 66 درجة مئوية, 5درجه مئوية فوق 61 درجه مئوية → 12.5% خفض الطاقة, الحد الأقصى للطاقة المتاحة = 31.2 ×(1-0.125)=27.3W

توصية هندسية: احتفظ بهامش إضافي إذا كانت درجة حرارة الخزانة> 55 درجة مئوية, احتفظ بشكل مثالي بـ 60 درجة مئوية

1. متطلبات التهوية التثبيت

الحد الأدنى للفجوة العلوية/السفلية ≥10 مم; خلوص يسار/يمين ≥5 مم

❌ لا يتم تركيبه بإحكام بجوار المكونات المولدة للحرارة مثل القواطع والموصلات

❌ Do not enclose inside fully sealed airtight boxes

2. درجة حرارة التخزين: -25~+85 درجة مئوية, خارج السلطة

✅ 4. التحقق من التثبيت الميكانيكي

1. تصاعد: سكة DIN القياسية مقاس 35 مم, التثبيت العمودي (محطات إلى الأعلى)

أفقي / upside-down mounting not recommended; worsens heat dissipation and accelerates derating

2. أبعاد: W53 × H95.5 × D55.6 mm; preferred for slim cabinets
3. اهتزاز & صدمة: Suitable for general industrial and building automation; add rail lock for heavy machinery with high vibration

✅ 5. Protection Function Verification (Fault Modes)

Built-in protections: Fold-back current limiting / حماية ماس كهربائى, حماية الجهد الزائد, overtemperature protection

Protection behavior: Hiccup mode on some versions; auto-recovery after fault removal

1. التيار الزائد: 110~160% rated current, fold-back limiting
2. حماية الجهد الزائد: Trigger at 30~36VDC
3. Overtemperature protection: Shutdown on overtemperature, auto retry after cooling

ملحوظة: Repeated short-circuit / thermal cycling shortens service life; output fuse should not be omitted

✅ 6. Status Indicators Verification

DC OK (أخضر): Output healthy

DC LO (أحمر): انخفاض الجهد / الزائد / short-circuit fault

Vout ADJ potentiometer: Output adjustable 24~28VDC

Commissioning tip: Do not turn voltage up to 28V upper limit under no-load; re-measure voltage with load connected to avoid overvoltage damage to transmitters

✅ 7. إي إم سي, عزل & التحقق من السلامة

1. Isolation rating: Class II double insulation, input-output isolation withstand 3kV AC
2. إي إم سي: EN55032 Class A; immunity meets EN61000-4 (البيئة والتنمية المستدامة, burst, surge)

⚠️ Class A: للبيئات الصناعية; not recommended for residential environments due to EMI non-compliance risk

3. الشهادات: UL/CE/UKCA; safety standard EN60950-1
4. الكابلات: Route 24V DC cables away from 220V AC power cables to reduce coupling interference

✅ 8. Model Lifecycle Verification (Critical Engineering Reminder)

DSP30-24: NRND Not Recommended for New Design

For repair & replacement on existing equipment: DSP30-24 acceptable

مشاريع جديدة: Upgrade to DSP30-24/277A2, input 90~304VAC, direct DIN rail replacement, verify terminal definition

Alternative domestic models: د-30-24, LI30-24B24

✅ 9. Site Commissioning Procedure (Power-up Sequence)

1. Disconnect all loads, power supply alone, measure no-load output voltage, تقليم Vout ADJ إلى 24V
2. ربط الأحمال تدريجيا, مراقبة الجهد الناتج, ارتفاع درجة الحرارة وحالة LED
3. إجراء اختبار ماس كهربائى (مدة قصيرة), تأكد من تنشيط الحماية من الفواق والاسترداد التلقائي بعد إزالة الخطأ
4. قم بتشغيل التحميل الكامل لمدة 30 دقيقة, تحقق من ارتفاع درجة حرارة السكن بحثًا عن تسخين غير طبيعي
5. تحقق من انخفاض الجهد عند تشغيل الأسلاك الطويلة; قم بزيادة جهد الخرج قليلاً للتعويض عن انخفاض الكابل إذا كان مقياس السلك رفيعًا أو كانت المسافة طويلة
