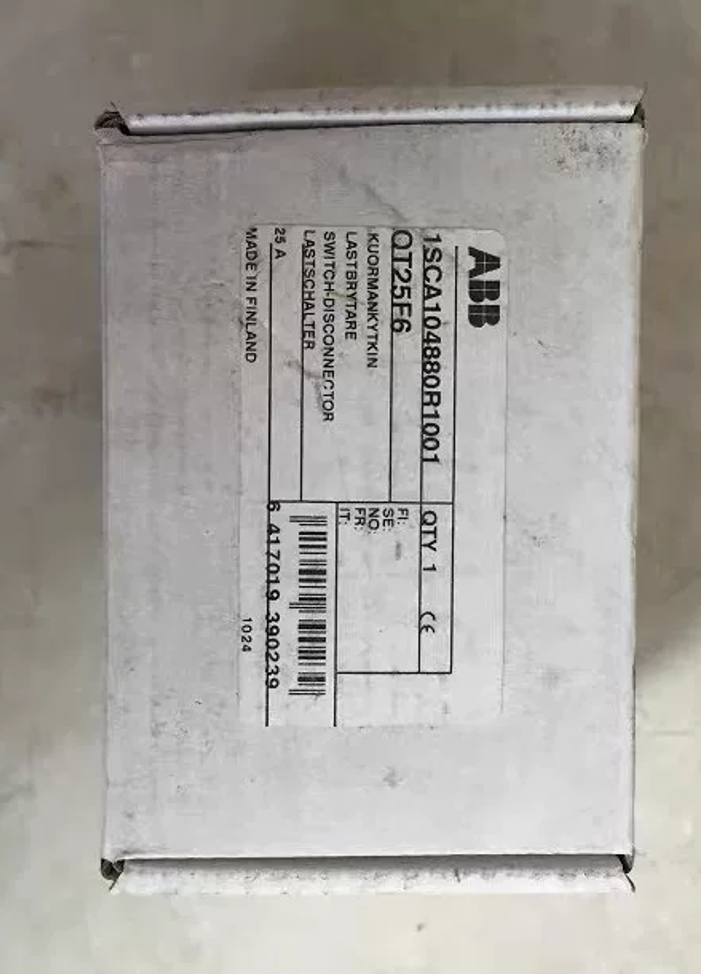

ABB OT25F6 Lasttrennschalter

Bestell-Nr.: 1SCA104880R1001, Hergestellt in Finnland. Griff und Schaft sind NICHT im Lieferumfang enthalten; Bedienzubehör muss separat bestellt werden.

Erklärung des Modellcodes

OT: Lasttrennschalter der OT-Serie

25: Bemessungsbetriebsstrom 25A

F: Frontbedienung; Kompatibel mit Sockelschraubenmontage und DIN-Schienenmontage

6: 6-Pole (6P)

Grundlegende elektrische Spezifikationen

Mechanische Abmessungen

Breite×Höhe×Tiefe: 70 ×68×68mm. Eingehende/abgehende Kabel können von oben nach unten oder von unten nach oben verdrahtet werden.

Montage & Zubehör

1. Montagemöglichkeiten: Aufsteckmontage auf DIN35-Schiene + Bodenverschraubung
2. ⚠️Griff und Betätigungswelle sind nicht im Lieferumfang der Basiseinheit enthalten. Behandeln Sie Baugruppen (z.B. OHS-Serie) must be purchased separately for operation; door-mounted external operation is supported.
3. Hilfskontaktblöcke (OA1G series) can be fitted as optional add-ons.
4. Padlockable in OFF position for safe maintenance isolation.

Typische Anwendungen

Multi-circuit AC/DC isolation for PV combiner boxes, energy-storage systems and UPS

Maintenance disconnector inside control cabinets for frequency converters and soft-starters

6-Polkonfiguration: 3-Phase + 3-DC-circuit isolation, dual 3-phase isolation scenarios

Äquivalent & Ersatzreferenzen

Original ABB: Only OT25F6 base unit; Do not confuse with OT25FT6 (FT = door-mount type)

Inländische alternative Referenz: CHINT NH2-25-6P, Delixi 6P-25A disconnector (verify mounting dimension and terminal capacity before substitution)

Häufige Fallstricke

1. OT25F6 is delivered as base unit only. No handle is provided; direct manual actuation is impossible. Handles are frequently omitted in project ordering.
2. Do not mix F (Base / DIN-Schienenmontage) and FT (door-mount) Varianten. They are mechanically non-interchangeable.
3. Für den Motorlastbetrieb unter der Nutzungskategorie AC-23A ist eine Stromreduzierung erforderlich.

Bedienungsanleitung für ABB OT25F6 (OT-Serie) Lasttrennschalter

⚠️Wichtiger Hinweis: Die Grundeinheit OT25F6 ist nur mit einer quadratischen Antriebswellenbohrung ausgestattet. Kein Griff oder Schaft ist werkseitig montiert. OHS / OHB-Griffgarnituren müssen vor dem Betrieb montiert werden. Drehen Sie niemals direkt an der blanken Wellenbohrung.

Zwei Grifftypen

1. Direkter Griff für den Innenschrank (OHS): Wird an der Vorderseite des Schaltergehäuses montiert und ermöglicht den Betrieb innerhalb des Gehäuses.
2. Außengriff zur Türmontage (OHB / OHYS): Wird mit verlängertem Vierkantschaft verwendet; Griff an der Oberfläche der Schranktür angebracht. Ausgestattet mit Türverriegelung: Die Schranktür kann nicht geöffnet werden, wenn der Schalter eingeschaltet ist (stromführender Zustand). Die Tür kann nur geöffnet werden, wenn der Schalter ausgeschaltet ist.

Standardmäßiges manuelles Schließen / Offener Vorgang

Schließen (AN, Stromkreis bestromen): Drehen Sie den Griff im Uhrzeigersinn, bis ein hörbares „Klick“ den Mechanismus verriegelt. Griffmarkierung auf I ausrichten / ON-Position, um einen vollständigen Kontaktschluss zu gewährleisten.

Offen (AUS, Stromkreis isolieren): Drehen Sie den Griff gegen den Uhrzeigersinn, bis ein hörbares „Klicken“ den Mechanismus verriegelt. Griffmarkierung ausrichten 0 / AUS-Position zur Herstellung einer sicheren Trennstrecke.

✅Immer in die vollständig verriegelte Position drehen. Zwischenpositionen führen zu schlechtem Kontakt und Überhitzung.

HERZ (Lockout-Tagout) für Wartung

Die Verriegelung ist nur in der OFF-Position möglich (Die Verriegelung in der EIN-Position wird nicht unterstützt).

1. Drehen Sie den Griff vollständig in die AUS-Position.
2. Klappen Sie den Bügel des Vorhängeschlosses am Griff hoch.
3. Vorhängeschlösser anbringen (max. 3 Vorhängeschlösser gleichzeitig, Vom Endbenutzer bereitgestellte Vorhängeschlösser). Zur Energieisolierung bei Wartungsarbeiten ist der Griff mechanisch gegen Drehung verriegelt.
4. Entsperren: Vorhängeschlösser entfernen, Setzen Sie die Haspe zurück, Nehmen Sie dann den Betrieb wieder auf.

Hilfskontaktsignalisierung (Optionales OA1G-Zubehör)

Mit montiertem Hilfskontaktblock:

Wenn der Schalter eingeschaltet wird, Zustandsänderungen des Hilfskontakts, Bereitstellung eines Positionsrückmeldungssignals an die SPS oder Anzeigelampen.

Hilfskontakte folgen der mechanischen Schaltstellung, unabhängig vom Vorhandensein der Hauptstromkreisspannung.

Betriebssicherheitshinweise

1. OT-Lasttrennschalter können Nennlast im AC-21A-Betrieb schalten. Reduzieren Sie den Strom für AC-23A-Anwendungen mit Motorlast. Es kann keine Kurzschlussströme unterbrechen; Sicherungen oder Leistungsschalter müssen vorgeschaltet werden.
2. Versuchen Sie niemals, einen verklemmten Griff mit Gewalt zu lösen. Wenn der Griff klebt, Schalten Sie Geräte stromlos und untersuchen Sie mechanische Hindernisse.
3. Für Versionen mit Türverriegelung: Die Unfähigkeit, die Tür im eingeschalteten Zustand zu öffnen, ist eine normale Sicherheitsfunktion. Öffnen Sie die Tür nicht mit Gewalt. Schalten Sie den Schrank immer AUS, bevor Sie ihn zu Wartungszwecken öffnen.
4. Dieses Gerät bietet nur eine Isolationsfunktion. Überprüfen Sie vor Wartungsarbeiten immer die Spannungsfreiheit, auch wenn der Schalter ausgeschaltet ist.
5. Kabelanschluss / Die Kabelausgangsrichtung kann umgekehrt werden (Oben-in-unten-out oder Unten-in-oben-out) ohne die Bedienlogik zu ändern.

Häufige Betriebssymptome

Häufige Fehler & Fehlerbehebung für Lasttrennschalter der OT-Serie von ABB (einschließlich OT25F6)

Sicherheitswarnung: Alle Wartungsarbeiten müssen bei unterbrochener Stromversorgung und aktivierter LOTO-Sperre durchgeführt werden. Die Basiseinheit der OT-Serie kann zur Reparatur nicht zerlegt werden. Ersetzen Sie die komplette Einheit, wenn interne Kontakte oder Mechanik beschädigt sind. Öffnen Sie das Gehäuse nicht.

1. Steif / Verklemmt / Schwer drehbarer Griff

Häufiger Fehler: Verdrehen Sie niemals die blanke Vierkantwellenbohrung an der Basiseinheit, ohne dass der Griff montiert ist; Der interne Mechanismus wird zerstört.

2. Leerlaufausgang, Phasenverlust oder intermittierende Leitung bei eingeschaltetem Griff

3. Überhitzung des Schaltergehäuses / heiße Terminals / brennender Geruch

4. Die Ausgangsseite bleibt in der AUS-Position unter Spannung (Verlust der Isolation)

5. Fehlfunktion der Türverriegelung (OHB-Außentürgriff)

6. Fehlendes oder umgekehrtes Signal von eingebauten OA1G-Hilfskontakten

7. Die LOTO-Vorhängeschlossfunktion schlägt fehl; kann in der AUS-Position nicht verriegelt werden

8. Anormale Leistung des Gleichstromkreises (PV / Energiespeicheranwendungen)

Symptom: Starke Lichtbogenbildung beim Öffnen und Schließen

Ursache: Der Standard-Lasttrennschalter OT-F für Wechselstrom verfügt über ein begrenztes Gleichstrom-Ausschaltvermögen. Für Hochspannungs-Gleichstromkreise, Wählen Sie dedizierte OTDC-Lasttrennschalter mit DC-Einstufung. Verwenden Sie nicht den Standard-OT25F6-6P für den wiederholten DC-Lastschaltbetrieb; Es kommt zu Kontakterosion.

Richtlinien zur routinemäßigen Wartung für Lasttrennschalter der OT-Serie

1. Führen Sie alle 6 Monate eine Sichtprüfung durch: Überprüfen Sie die Anschlüsse auf Verfärbungen / Überhitzung, Überprüfen Sie die reibungslose Funktion des Griffs. Vermeiden Sie Zwischenpositionen.
2. Kunststoffgehäuse nicht mit Flüssigkeiten oder Lösungsmitteln reinigen; Wischen Sie Staub nur mit einem trockenen Tuch ab.
3. Zerlegen Sie niemals das Schaltergehäuse. Ersetzen Sie die komplette Einheit bei internen Kontakt- oder Mechanikschäden.
4. Lasttrennschalter können Kurzschlussfehler nicht unterbrechen. Es müssen Sicherungen oder Leistungsschalter vorgeschaltet werden.

Installationshinweise für Lasttrennschalter der OT-Serie von ABB (OT25F6)

Gilt für OT-F (der Schiene / Basismontage) Reichweite. Alle Installationsarbeiten müssen spannungsfrei und mit Spannungsprüfung durch qualifizierte Elektriker durchgeführt werden. Griff und Schaft sind nicht im Lieferumfang der Basiseinheit enthalten und müssen separat bestellt werden; Dies ist der am häufigsten gemachte Fehler.

1. Mechanische Installation
2. Montagemethoden
3. DIN35-Schienenmontage: Auf die DIN-Schiene aufstecken und die untere Verriegelung vollständig einrasten lassen, um ein Ablösen durch Vibrationen zu verhindern.
4. Schraubmontage der Grundplatte: Verwenden Sie M4-Schrauben; diagonal anziehen. Gehäuse durch einseitige Befestigung nicht überbeanspruchen.
5. Montageausrichtung: Vertikal, horizontal oder deckenmontiert (invertiert) Der Einbau ist zulässig; Die Leistung bleibt unverändert.
6. Modelldifferenzierung:

OTxxF: Einheit auf DIN-Schiene montiert / Grundplatte; Kompatibel mit dem OHS-Griff im Innenschrank oder dem OHB-Griff für die Außentürmontage.

OTxxFT: Türmontagetyp; Einheit direkt an der Schranktürverkleidung montiert. Mechanisch nicht austauschbar mit OTxxF.

2. Griff zur Außentürmontage (OHB / OHYS) + Erweiterte Vierkantwelleninstallation
3. Schneiden Sie den verlängerten Schaft auf die genaue Länge ab. Nach der Montage einen Axialspielraum von 2–3 mm einhalten. Überlänge der Welle blockiert den Mechanismus; Eine zu kurze Welle führt zum Abschalten des Antriebs und zum Ausfall des Betriebs.
4. Überprüfen Sie nach der Montage die Funktion der Türverriegelung: Im eingeschalteten Zustand darf sich die Tür nicht öffnen; Die Tür kann nur geöffnet werden, wenn sie ausgeschaltet ist. Wenn die Verriegelung fehlschlägt, Passen Sie die Einstecktiefe der Welle an; Hebeln Sie die Schranktür niemals gewaltsam auf.
5. Nach der Griffinstallation, Bestätigen Sie, dass die Positionsmarkierungen am Schaltergehäuse und am Griff synchronisiert sind; kein Positionsversatz.
6. Montage des Hilfskontaktblocks (OA1G)
7. Hilfskontaktblock seitlich in das Gerät einclipsen, bis ein positives Einrasten zu hören ist. Schlechter Sitz führt zu Signalverlust.
8. Anzugsdrehmoment der Hilfskontaktklemmen: 0.4-0.8 N·m. Ein zu hohes Drehmoment führt zum Bruch des kleinen Anschlussgehäuses.
9. Elektrische Verkabelung (OT25F6)
10. Keine zwingende Kabeleinführungsrichtung: Sowohl die Top-in-Bottom-out- als auch die Bottom-in-Top-out-Verkabelung sind zulässig.
11. Leiterspezifikation: 0.75-10 mm² Kupferleiter. Verwenden Sie Aderendhülsen für mehradrige flexible Kabel; Vermeiden Sie freiliegende lose Litzen, die einen Kurzschluss verursachen könnten.
12. Anzugsdrehmoment der Klemmen: 2.2 N·m. Drehmomentschlüssel verwenden; Verlassen Sie sich nicht auf Ihr Handgefühl. Ein niedriges Drehmoment führt zu thermischer Überhitzung; Überdrehmoment bricht das Anschlussgehäuse.
13. Bringen Sie die Schutzabdeckungen der Klemmen nach der Verkabelung wieder an, um den Berührungsschutz IP20 aufrechtzuerhalten.
14. Der Lasttrennschalter kann den Kurzschlussstrom nicht unterbrechen. Es müssen Sicherungen oder Leistungsschalter vorgeschaltet werden.
15. Reduzieren Sie den Strom für Motorlaststromkreise unter der Nutzungskategorie AC-23A.

III. Installation für DC-Anwendungen (PV / Energiespeicher)

1. Der Standard-Lasttrennschalter OT-F für Wechselstrom hat eine begrenzte Gleichstromunterbrechungsleistung. Für Hochspannungs-Gleichstromkreise, Wählen Sie dedizierte OTDC-Lasttrennschalter mit DC-Einstufung. Unterbrechen Sie den DC-Laststrom nicht wiederholt mit OT25F-6P; Lichtbögen führen zur Erosion der Kontakte.
2. Beachten Sie unbedingt die positive/negative Polarität der Verkabelung gemäß Datenblatt für Gleichstromkreisanschlüsse.
3. Umgebungsbedingungen
4. Umgebungstemperatur im Betrieb: -25 ℃ ~ +60℃. Stromreduzierung über +40℃ erforderlich.
5. Höhenbewertung: ≤2000m. Reduzieren Sie Isolierung und Strom entsprechend der Installationshöhe > 2000m.
6. Gehäuse Mindestschutzart IP20. Vermeiden Sie starken Staub, metallische Partikel, korrosives Gas und Kondensation. Installieren Sie Gehäuseheizungen unter kondensierenden Bedingungen, um Kriechströme und eine Verschlechterung der Isolierung zu verhindern.
7. Setzen Sie das Gerät nicht dem Wetter im Freien oder Regen aus.
8. Inbetriebnahmeprüfungen nach der Installation
9. Führen Sie mehrere vollständige EIN-AUS-Zyklen durch. Bestätigen Sie die klare Verriegelung, sanfte Bewegung, keine Zwischenrastpositionen.
10. LOTO-Sperrtest: Stellen Sie sicher, dass das Vorhängeschloss in der AUS-Position angebracht werden kann; Der Griff wird gegen Drehung blockiert.
11. Hilfskontakttest: Messen Sie die Signalkorrektheit im eingeschalteten Zustand / AUS-Schaltzyklen.
12. Test vor dem Einschalten: Messung des Isolationswiderstands zwischen Polen und zur Erde.
13. Inbetriebnahme unter Spannung: Überprüfen Sie die Anschlüsse regelmäßig auf ungewöhnliche Temperaturanstiege.
14. Verbotene Praktiken
15. ❌Drehen Sie die blanke Vierkantschaft nicht ohne montierten Griff; Es kommt zu Schäden am internen Mechanismus.
16. ❌Schaltergehäuse nicht zerlegen. Tauschen Sie die komplette Einheit aus, wenn der interne Mechanismus beschädigt ist; Eine Reparatur vor Ort ist nicht gestattet.
17. ❌Lasttrennschalter nicht anstelle eines Leistungsschalters als Kurzschlussschutzeinrichtung verwenden.
18. ❌Verklemmen Sie den Griff nicht mit Gewalt. Schalten Sie die Maschine spannungsfrei und untersuchen Sie mechanische Ursachen.
19. ❌Verhindern Sie, dass während der Installation Metallreste in das Schaltergehäuse fallen, Dies kann zu einem internen Kurzschluss oder einer Blockierung führen.

VII. Zusammenfassung typischer Installationsfehler
