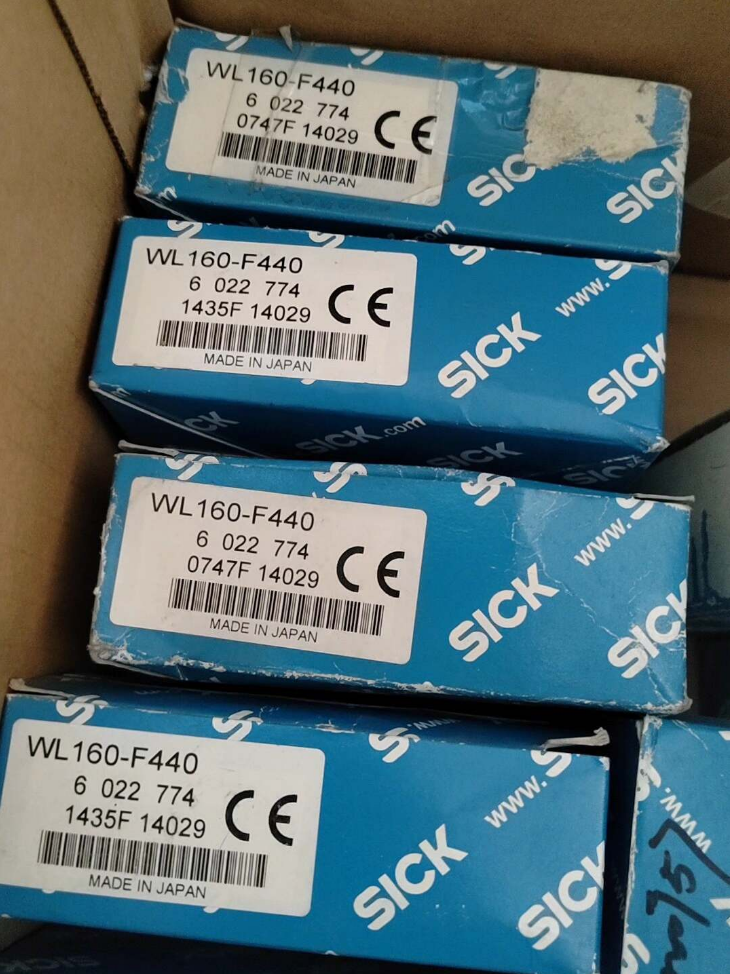

SICK WL160-F440 Fotoelektrischer Sensor

Montagehalterungen: KRANK spezielle Befestigungsklammern aus Metall

Kabel: M8 4-polig gerade / abgewinkelte Verlängerungskabel (YF2A-Serie)

6. Alternative Modellreferenz innerhalb derselben Serie
7. WL160-P440: Nur einzelner PNP-Ausgang, identisch 6.5 m Erfassungsbereich (alte Variante, Auslaufen)
8. WL160-E440: Nur einzelner NPN-Ausgang
9. Upgrade-Ersatz: GL6-F4211 (neue Generation mit identischen Abmessungen, Gleicher Schaltabstand und kompatible Verkabelung)
10. Typische Anwendungsszenarien

SICK WL160-F440 Polarisierte Retroreflexion Fotoelektrischer Sensor (Bestell-Nr.: 6022774)

1. Aufschlüsselung des Modellcodes

2. Kernelektrik & Optische Spezifikationen

2.1 Sensorleistung

Wahrnehmungsprinzip: Retroreflektierend mit Polarisationsfilter (unterdrückt Fehlauslösungen durch metallische und spiegelnde Oberflächenreflexionen)

Lichtquelle: Sichtbare rote LED, Wellenlänge 680 nm

Erfassungsabstand: 0.01 ~ 6.5 M (mit PL80A-Reflektor); stabiles Standardsortiment: 0.01 ~ 4.5 M

Ansprechzeit: ≤ 0.5 MS, Geeignet für Hochfrequenzzählung und Hochgeschwindigkeitsproduktionslinien

Schaltmodus: Wechseln Sie zwischen „Licht an“. / Dunkelschaltung über den integrierten Einstellknopf

2.2 Elektrische Nennwerte

Versorgungsspannung: 10 ~ 30 In DC, Welligkeitstoleranz ±10 %

Ruhestromverbrauch: ≤ 25 mA (keine Ladung)

Ausgabetyp: Push-Pull, max. Laststrom 100 mA, mit Kurzschluss- und Verpolungsschutz

Verbindung: M8 4-poliger gerader Stecker

Ausgabekompatibilität: Universell für NPN/PNP-SPS-Eingänge

2.3 Mechanisch & Schutzspezifikationen

Abmessungen (B × H × T): 11 mm × 38 mm × 23 mm

Gehäusematerial: Technischer PBT-Kunststoff; Linse: PMMA

Schutz vor Eindringen: IP67 / IP69K (Hochdruckwaschbeständig, Anwendbar für Lebensmittel- und Reinigungsproduktionslinien)

Betrieb & Lagertemperatur: Betrieb: -25 ℃ ~ +55 ℃; Lagerung: -40 ℃ ~ +70 ℃

MTTFD (Mittlere Zeit bis zum gefährlichen Ausfall): 1,574 Jahre; Unter normalen Arbeitsbedingungen ist ein häufiger Austausch nicht erforderlich

3. M8 4-polige Pinbelegung (Standard-Pinbelegung)
4. Stift 1: Braun → +24 In DC
5. Stift 2: Schwarz → Signalausgang schalten (Push-Pull)
6. Stift 3: Blau → 0 In DC / GND
7. Stift 4: Weiß → Funktion reserviert (Für dieses Modell unbenutzt)
8. Hauptvorteile
9. Polarisierte Optik: Eliminiert Fehlauslösungen durch Metallwerkstücke, Hochglanzverpackungen und Transportbänder mit spiegelnder Oberfläche;
10. Typ-F-Push-Pull-Ausgang: Treibt NPN/PNP-SPS direkt ohne externe Pull-up-Widerstände an;
11. Großer Betriebstemperaturbereich + IP69K-Washdown-Beständigkeit, Ideal zum Essen, Logistik, Verpackungen und ölige Werkzeugmaschinenumgebungen;
12. Miniaturgehäuse für beengte Einbauräume; Duale LED-Anzeigen (Stromstatus + Kontaminationswarnung);
13. Staub- und feuchtigkeitsbeständig, Ausgestattet mit einer grünen Verschmutzungswarn-LED, um Linsenverschmutzungsfehler im Voraus zu melden.
14. Obligatorisches passendes Zubehör

Standardreflektoren: PL80A (abgestimmt auf voll 6.5 m Reichweite), SP250 Kurzstreckenreflexionsfolie

Objektzählung und Anwesenheitserkennung auf Verpackungsförderstrecken

Essen & Getränkeabfülllinien, Reinigungsstationen (IP69K-Washdown-kompatibel)

Positionserkennung von Metallwerkstücken für Werkzeugmaschinen (Polarisationsentspiegelung)

Logistiksortierung, Blockierungserkennung für Förderbänder

Positionsgrenzenerkennung für automatisierte kleine Türen und Hebezeuge

Vollständige Markenempfehlung für Reflexions-Lichtschranken

In vier Stufen eingeteilt: High-End-Europäer & Amerikanische Marken, Hochpräzise japanische Marken, Kostengünstige koreanische Marken, Inländische alternative Marken. Jede Stufe beinhaltet Kernstärken, repräsentative Serien und anwendbare Szenarien, mit Benchmark-Vergleich mit dem von Ihnen verwendeten SICK WL160.

Stufe 1: High-End-Europäer & Amerikanische Marken in Industriequalität (Hohe Stabilität, Bevorzugt für raue Arbeitsbedingungen)

1. KRANK (Deutschland, Ihre aktuell verwendete Marke)

Hauptserie der retroreflektierenden Produkte: WL160, WL12, WL24, WL27

Kernvorteile: Ausgereifte Polarisationsfiltertechnologie, IP69K-Washdown-Schutzklasse, großer Temperaturbereich (-25 ~ +55 ℃), Universeller Typ-F-Push-Pull-Ausgang, integrierte Linsenverschmutzungswarnung; vollständige Abdeckung großer Erfassungsabstände von 6.5 m zu 30 M, komplettes Sortiment an intelligenten IO-Link-Modellen

Anwendbare Szenarien: Lebensmittelreinigungslinien, Metallwerkstückerkennung für Werkzeugmaschinen, Logistiksortierung, Antireflexionserkennung für Automobilproduktionslinien

2. Slogan (Deutschland, Spezialist für die Erkennung transparenter Objekte)

Hauptserie der polarisierten retroreflektierenden Produkte: PRK25, PRK3B, PRK46B

Kernvorteile: Koaxial polarisierte retroreflektierende Optik, speziell für transparente Flaschen entwickelt, Folien und Glas; Selbstkollimierter optischer Pfad mit großer Installationstoleranz und hoher Beständigkeit gegen starke Umgebungslichtstörungen

Anwendbare Szenarien: Transparente Materialverpackung, pharmazeutische Abfüllung, Inspektion von Photovoltaikglas

3. Banner (USA, Spezialisiert auf fotoelektrische Sensoren)

Wichtigste retroreflektierende Modelle: QS18, Q20, Zylindrisch polarisierte M12-Varianten

Kernvorteile: Die Schaltung ist resistent gegen starkes Umgebungslicht und Wechselrichterstörungen, Duale Produktlinien, darunter kostengünstige Modelle und hochpräzise Laser-Reflexionssensoren, kompakte Größe für einfache Installation

Anwendbare Szenarien: 3C-Elektronik, kleine Förderstrecken, leichte Outdoor-Ausrüstung

4. Pepperl+Fuchs (Deutschland)

Hauptserie der retroreflektierenden Produkte: RL28, RL31, RLK zylindrisch / quadratisch polarisierte fotoelektrische Sensoren

Kernvorteile: Komplettes Portfolio explosionsgeschützter, Hochleistungs- und Halbleiter-Reinraum-spezifische Modelle, Stabile Fernerkennung, Erstklassige EMV-Entstörungsleistung

Anwendbare Szenarien: Explosionsgeschützte Chemiestationen, Herstellung von Lithiumbatterien, Förderbänder für die Schwerindustrie

5. IFM Electronic (Deutschland)

Hauptserie der polarisierten retroreflektierenden Miniaturen: O6, O7

Kernvorteile: Standardisierte IO-Link-Schnittstelle, Integriertes Metallgehäuse, öl- und vibrationsbeständig, voll kompatibles Industriebus-Ökosystem

Anwendbare Szenarien: Automatisierte Werkzeugmaschinen, intelligente bedienung & Wartung von Förderleitungen

Stufe 2: Hochpräzise japanische Marken (Hohe Konsistenz & Präzision)

1. Keyence (Japanische Premiummarke)

Hauptserie der retroreflektierenden Produkte: Retroreflektierende Laserserie LR-X, Polarisierte fotoelektrische Serie PR-M

Kernvorteile: Digitale Teach-in-Funktion, unabhängig von der Farbe des Werkstücks oder der Oberflächenreflexion, Stabile Erkennung kleinster Objekte, ultraschnelle Reaktionsgeschwindigkeit; Laserversionen verfügen über ultrakleine Lichtpunkte für eine präzise Positionierung

Anwendbare Szenarien: Hochpräzise Montage, elektronische SMT-Montage, Inspektion ultradünner Materialien, High-End-Produktionslinien mit ausreichendem Budget

2. Omron (Universeller Allrounder)

Hauptserie der retroreflektierenden Produkte: E3Z-R61/E3Z-R81 (Klassiker 15 m retroreflektierend), E3FS, E3ZM polarisierte Serie

Kernvorteile: Größte globale installierte Basis, austauschbares Zubehör und Halterungen, Duale PNP/NPN-Ausgänge, einfache Inbetriebnahme, ausgewogenes Preis-Leistungs-Verhältnis, zahlreiche inländische Nachbildungsalternativen

Anwendbare Szenarien: Allgemeine Verpackung, Zählen von Förderbändern, kleine automatisierte Geräte, Standard-Werksmaschinenkonfiguration

3. Panasonic

Hauptserie der polarisierten retroreflektierenden Produkte: CX-481, CX-442

Kernvorteile: Ultradünner Formfaktor, geringer Stromverbrauch, große Temperaturtoleranz, Wird häufig für die Grenzpositionierung kleiner Geräte und Manipulatoren verwendet

Anwendbare Szenarien: Spritzgießmanipulatoren, kleine Fördergeräte, leichte Lagererkennung

Stufe 3: Kostengünstige koreanische Marken (Erschwingliche importierte Alternative zu Omron)

Autonics

Hauptserie der polarisierten retroreflektierenden Produkte: BJ-Serie (BJ3M-PDT, BJ10M)

Kernvorteile: 30% niedrigerer Preis als japanische Marken, Parameter passend zum Omron E3Z, Polarisations-Antireflexionsdesign, Komplette M8/M12-Anschlussmöglichkeiten, reichliche inländische Lagerverfügbarkeit

Anwendbare Szenarien: Medium & kleine Verpackung, Logistik, Holzbearbeitungsmaschinen, Reduzierung der Massenproduktionskosten als Importersatz

Stufe 4: Inländische alternative Marken (Niedrige Kosten, Vollständig kompatibel mit den Pinbelegungen der Importverkabelung)

1. Lanbao (Erstklassige inländische Marke, Benchmarks SICK / Omron)

Hauptserie der polarisierten retroreflektierenden Produkte: LRD, PRD

Vorteile: Spritzwasserbeständig gemäß IP67/IP69K, Push-Pull-Ausgang, identische Abmessungen wie WL160 / E3Z für direkten mechanischen Ersatz, Stabilität nahe an importierten Produkten, umfassender After-Sales-Service

2. Sodron (Hergestellt mit homologen Omron-Prozessen)

Hauptserie: Reflexions-Lichtschranken SR, In Pinbelegung und Abmessungen voll kompatibel mit E3Z

Vorteile: Ehemaliger OEM-Lieferant für japanische Marken, starke Anti-Interferenz-Leistung, bevorzugte Ersatzlösung für die Massenproduktion von Geräten

3. F&C JIAZHUN, KJT

Positionierung: Allgemeine wirtschaftliche Note, vollständige Abdeckung von 3 ~ 10 m retroreflektierende Reichweite, komplette polarisierte Varianten, extrem niedriger Stückpreis

Anwendbare Szenarien: Allgemeines Förderwesen, Holzbearbeitung, nicht standardmäßige Verpackungsausrüstung, Massenbeschaffung mit knappem Budget

4. Huaming-Sensor, Aoyili (Inländische Spezialisten für die Erkennung transparenter Objekte)

Besonderheit: Koaxial polarisierte retroreflektierende Optik für transparente Folien und Glasflaschen, Benchmarking Leuze PRK-Serie bei nur 1/3 des Importpreises

5. Kurzanleitung zur passenden Modellauswahl
6. Umgebungen mit starkem Abwaschen, metallisch reflektierende Oberflächen, Fernerkennung: KRANK, Slogan
7. Transparente Flasche / Filmerkennung: Slogan, Huaming-Sensor, Laser-Reflexionssensoren von Keyence
8. Hochpräzise kleinste Werkstücke, High-End-Produktionslinien: Keyence
9. Standard-Allgemeinmaschinen, standardisierte Komponentenauswahl: Omron, Autonics
10. Kostenreduzierung im Inlandersatz, Direkter Austausch gegen WL160 / E3Z: Lanbao, Sodron
11. Explosionsgeschützt, Schwerindustrie, Halbleiter-Reinraumumgebungen: Pepperl+Fuchs, IFM Electronic

Komplette Anwendungsszenarien für Reflexions-Lichtschranken

Funktionsprinzip: Der Sender sendet rotes Licht oder einen Laserstrahl aus, welches über einen passenden Reflektor zum Empfänger zurückgeworfen wird. Sobald ein Objekt den Lichtweg blockiert, wird ein Signal ausgelöst. Standardmäßig polarisierte Varianten verhindern Fehlerkennungen auf metallischen und glänzenden Oberflächen. Mit großem Schaltabstand, einfache Installation und minimale Verkabelung, Reflexionslichtschranken sind der am weitesten verbreitete fotoelektrische Typ in der Automatisierung.

1. Verpackung & Druckindustrie (Häufigstes Anwendungsgebiet)
2. Erkennung der Anwesenheit von Förderbandmaterial

Zählen, Materialsortierung und Gerätestoppalarme, die als Kartons ausgelöst werden, Verpackungsbeutel, Plastikboxen und Geschenkboxen durchlaufen die Erfassungszone.

2. Erkennung transparenter Materialien (Spezielle polarisierte Modelle)

Herkömmliche Einweglichtschranken neigen dazu, bei Mineralwasserflaschen Fehlerkennungen zu erzeugen, Glasflaschen, PET-Folien und transparente Blisterverpackungen; Polarisierte Reflexionslichtschranken sorgen für eine stabile Identifikation.

3. Versiegelung & Erkennung des Kartonverschlusses vor Ort

Erkennung der Position der Siegelwalze, Vorhandensein der Heißsiegelfolie und Crimpstatus der Kappe bei Kartonverschließern.

4. Blatttrennung & Flaschenzählung

Chargenzählung für Getränkeabfülllinien, pharmazeutische Blisterpackungen und Verpackungsbeutel; Alarme für fehlende Flaschen oder Materialien.

5. Papiermangel & Papierstauschutz für Druckmaschinen

Erkennen Sie die Verfügbarkeit von Papierrollen und Papierrisse während des Einzugs; Stoppen Sie die Ausrüstung automatisch, um Schäden an der Walze zu vermeiden.

2. Essen & Getränkeverarbeitung (IP67 / Hauptsächlich werden IP69K-Washdown-Modelle verwendet, z.B. KRANK WL160)
3. Befüllung von Produktionslinien

Erkennung der Position leerer Flaschen, vollständige Flaschenidentifikation, fehlerhafte fehlende Flaschenausleitung; Positionssignalübertragung für Saucenfässer und -dosen auf Förderbändern.

2. Reinigung & Sterilisationsstationen

Sprühwasch- und Kochgeräte mit Hochdruckwaschbeständigkeit IP69K für ölige und feuchte Umgebungen; Die Polarisation verhindert Fehlreflexionen von Edelstahltanks.

3. Sortierung & Fördern

Umlenkung und Reversierung für Snack-Verpackungsbeutel, Fleischpaletten und Kartons über passende Luftzylinder zur Spurtrennung.

4. Lagerpalettierung

Erkennung der Kartonposition, Überprüfung der Palettenpräsenz, Positionierungsgrenze für die Roboter-Materialaufnahme.

3. Logistiklager & Express-Sortierung
4. Erkennung von Förderbandmaterialien

Erkennen Sie Verstopfungen von Kartons, Pakete und Expresspakete zur Steuerung von Bandstart/-stopp und Geschwindigkeitsregulierung.

2. Kreuzsortierer & Radsortierer

Lösen Sie beim Eintreffen von Paketen das Barcode-Scannen und die Sortierumleitung aus; Filtern Sie leere Strömungskanäle ohne Pakete.

3. Automatisiertes Lager / Grenzerkennung von Regalbediengeräten

Obere/untere Wegbegrenzung für Hebebühnen, Erkennung der in Position befindlichen Gabeleinfahrt/-ausfahrt, Überwachung der Regalbelegung.

4. Tragetasche & Identifizierung von Kunststoffpaletten

Leerpaletten ablehnen und beladene Paletten freigeben, um Kollisionen mit Regalbediengeräten zu vermeiden.

4. Werkzeugmaschinen, Metallbearbeitung & Automobilbau (Polarisierte Retroreflexion Obligatorisch)
5. Positionserkennung von Metallwerkstücken

Positioning of steel/aluminum sheets in stamping, CNC lathe and milling machine processes; polarization filters eliminate false triggering from specular metal reflections.

2. Automated Silo Material Feeding

Detection of bar and plate stock presence; halt equipment and alert operators for material replenishment when stock runs low.

3. Tooling Fixture Limit Detection

Confirmation of robotic workpiece gripping and fixture full closure signals.

4. Automotive Welding & Coating Lines

Detection of car body shell and frame conveyance position; dustproof and waterproof variants for coating workshops with long-distance car body detection capability.

5. Auxiliary Safety Detection for Punch & Bending Machines

Alarms for material jamming and scrap accumulation.

5. 3C Elektronik & Automated Assembly Equipment
6. Leiterplatte & Plastic Housing Conveyance Presence Detection

Erkennung von Leiterplatten-Produktionslinien und Auswurf von spritzgegossenen Telefongehäusen.

2. Positionierung kleiner Materialgrenzen

Linker/rechter und oberer/unterer Ursprungsgrenzwert für Roboterschlitten, Ersetzen mechanischer Endschalter durch kontaktlose, verschleißfreier Betrieb.

3. Erkennung fehlender Teile im Verpackungsgehäuse

Erkennen Sie das Vorhandensein von Batteriegehäusen und Anschlüssen; schadhafte Einheiten mit fehlenden Komponenten automatisch aussortieren.

4. Miniatur-Reflexionssensoren für Reinräume (Mini-Quadrat WL160 / O6-Serie)

Installierbar in kompakten Geräten ohne Fehlauslösung durch Staub.

6. Holzbearbeitung, Gummi & Plastik, Baustoffmaschinen
7. Erkennung der Beförderung von Holzplatten

Erkennen Sie das Vorhandensein von Brettern auf Holzschneid- und Kantenanleimmaschinen; Stoppen Sie die Ausrüstung bei Materialbruch.

2. Produktionslinien für die Kunststoffextrusion

Zählen Sie die Produktion von PVC/PE-Kunststoffrohren und Aluminium-Strangpressprofilen, Alarme bei Rohrverstopfungen auslösen.

3. Keramikfliesen & Steinförderlinien

Erkennen Sie die Transportposition der Fliesen und fehlende Fliesen; Hochschutzvarianten für Umgebungen mit Keramikstaub.

7. Allgemeine Automatisierung für die Türsteuerung, Heben & Logistik-Hebezeuge
8. Automatiktüren, Schnelllauf-Rollläden, Industrielle Sektionaltore

Positionsbegrenzung für Türkörper, Hinderniserkennung im Türdurchgang, um das Einklemmen von Personen zu verhindern; Fernreflexionssensoren für große Industrietore.

2. Hebebühnen, Verladerampen

Obere/untere Verfahrgrenze für Plattformen, LKW-Ankunftserkennung.

3. Kollisionsschutz für Gabelstapler & Zonenschutz

Lichtvorhangschutz für Fabrikgänge, Alarm wird bei unbefugtem Einfahren in ein Fahrzeug ausgelöst.

8. Lithiumbatterie, Neue Energie, Chemisch & Leichtindustrie
9. Lithium-Batterie-Elektrode & Erkennung der Zellübertragung

Erkennen Sie das Vorhandensein von Zellpaletten und lösen Sie Alarme bei defektem Rollenmaterial aus; Es werden EMI-beständige Wechselrichtermodelle eingesetzt.

2. Chemische Verpackungslinien

Erkennung der Anwesenheit von Farbeimern und Düngerbeuteln; Explosionsgeschützte Reflexionslichtschranken von Pepperl+Fuchs, ausgewählt für explosionsgefährdete Bereiche.

9. Allgemeine Anwendungen für kleine, nicht standardmäßige Automatisierungsgeräte
10. Herkunft der Ausrüstung & Reiselimit

Ersetzt mechanische Endschalter für eine längere Lebensdauer ohne mechanischen Stoßverschleiß.

2. Materialblockade & Überlaufalarm

Erkennen Sie Verstopfungen an den Silostleerungsöffnungen und stoppen Sie die Ausrüstung rechtzeitig, um Blockaden zu verhindern.

3. Förderbandumleitung & Ablehnungskontrolle

Aktivieren Sie Luftzylinder, um fehlerhafte Produkte auszustoßen, sobald der Lichtweg durch fehlerhafte Artikel blockiert wird.

Zusammenfassung der Anwendungsvorteile: Retroreflektierend vs. Einweglichtschranke / Reflexionslichttaster

1. Verkabelung nur auf einer Seite erforderlich; Reflektoren benötigen keine Verkabelung, Reduzierung der Installations- und Verkabelungskosten;
2. Großer stabiler Erfassungsabstand (3 ~ 30 M), während Reflexions-Reflexsensoren bei großen Entfernungen an Stabilität verlieren;
3. Polarisierte Varianten unterstützen die Erkennung von Metall, glänzende und transparente Objekte; Bei Reflexionslichttaster kommt es häufig zu Fehlauslösungen durch reflektierende Oberflächen;
4. Ideal für lange Förderbänder, große Industrietore, automatisierte Lager und Fernerkennung an schweren Werkzeugmaschinen.

Ungeeignete Szenarien für Reflexionslichtschranken

1. Erkennung ultradünner, winziger Werkstücke (Der Lichtweg kann nicht vollständig blockiert werden; Bevorzugt werden Reflexions- oder Lasersensoren);
2. Werkstücke, die die Reflektoroberfläche dauerhaft bedecken (wiederholte Störungen aufgrund von Staub und Öl auf dem Reflektor);
3. Anwendungen, die die Identifizierung winziger Vorsprünge erfordern, ohne dass der Lichtweg vollständig durch das Werkstück blockiert wird (auf Reflexlichttaster umstellen).
