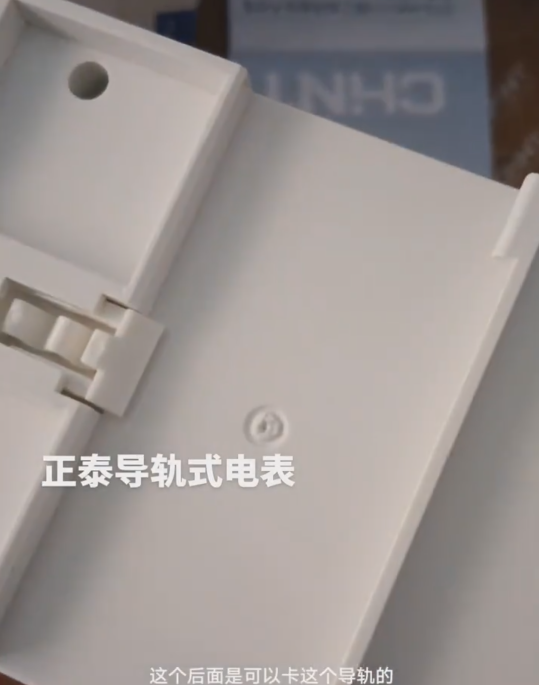

Chint DTSU666 DINrail に取り付けられた電気メーターは、三相 4 線式電子エネルギー メーターです。, 主に電力監視とエネルギー測定に使用されます.
主な用途: 電力システムにおける電力監視とエネルギー測定のニーズを満たすように設計されています, 建設業, 等. 電気回路のパラメータをリアルタイムに測定および表示できます。, 三相電圧など, 三相電流, 有効電力, 無効電力, 頻度, 順方向/逆方向の有効エネルギー, および四象限無効エネルギー. 産業や鉱業、さらには大規模な公共の建物内でのエネルギーの評価と監視に広く使用されています。.
Chint DTS634 電力メーター パフォーマンス指標: GB/Tなどの関連技術規格に準拠 17215.211, ギガバイト/トン 17215.301, ギガバイト/トン 17215.321, ギガバイト/トン 17215.323, および DL/T 645.
製品の特徴:
正逆方向の活性エネルギーを計測・蓄積する機能を有します, 結合活性エネルギー, 合成無効エネルギー, および四象限無効エネルギー, 設定可能な複合モード特性コード付き.
RS485通信ポートを搭載, ModBusRTU または DL/T のサポート 645 プロトコル (通信機能のないメーターを除く).
マルチタリフ機能をサポート, 最大 4 つの関税 (ピーク, 良いもの, フラット, そしてオフピーク), デマンド測定もサポート.
外部制御機能をサポート, 最大で 2 リレー出力.
標準的な DIN35mm レールマウント設置を採用, モジュール構造設計を特徴としています, 小型, そして簡単な取り付け.
技術的パラメータ:
基準電圧には 3×220/380V や 3×57.7/100V などの複数の仕様が含まれます.
現在の仕様カバー 0.0150.075(6)あ, 1.5(6)あ, 0.250.5(80)あ, 5(80)あ, 0.41(100)あ, 等.
精度クラス: クラス0.5Sおよびクラス 1 活性エネルギー用; クラス 2 とクラス 3 無効エネルギー用.
定格使用電圧範囲: 0.9うん～1.1うん; 動作電圧範囲の拡大: 0.81本～1.15本; 極端な動作電圧範囲: 01本～1.15本.
電圧回路の消費電力: ≤1.5Wおよび6VA; 電流回路の消費電力: ≤0.2VAまたは≤0.4VA; 停電後のデータ保持時間: 10年以上.
Chint DTSU666 DINrail 取り付け型電気メーターの精度クラス分類は国家規格に厳密に準拠しており、さまざまな電流仕様と配線方法に基づいて差別化された構成を採用しています。.
- 精度クラス分類の中核となる基礎
1.1 活動量計の精度クラス
国家規格 GB/T に準拠 17215.3212021 電気測定機器の特別要件 (交流) 一部 21: 静的活動量計 (クラスA, B, C, D, そしてE), DTSU666 の有効電力量精度は 2 つのクラスに分けられます: クラス0.5Sおよびクラス 1.
クラス0.5S: 軽負荷のシナリオに適しています. 現在の範囲内であることが必要です。 1% ～ 120% 定格電流の, 誤差は±0.5%を超えない. 例えば, 現在の仕様が 1.5(6)あ, 0.015Aの微小電流でも高精度測定を維持 (1% の).
クラス 1: 通常負荷のシナリオに適しています. 現在の範囲内であることが必要です。 5% ～ 120% 定格電流の, 誤差は±1%を超えない. 例えば, 現在の仕様が 5(80)あ, 電流は0.25A以上である必要があります (5% の) 精度要件を満たすために.
1.2 無効電力量計の精度クラス
GB/Tによると 17215.3232022 電気測定機器の特別要件 (交流) 一部 23: 静的無効電力量計 (クラス 2 とクラス 3), DTSU666の無効電力量精度は一律クラス 2, 誤差範囲は±2%. このクラスは、ほとんどの産業および商業シナリオにおける無効エネルギー測定のニーズに適しています。.
- さまざまな電流仕様に対応した精度構成
DTSU666 の精度クラスは現在の仕様に直接関係します, 以下の表に詳しく記載されています:
| 電圧仕様 | 現在の仕様 | 有効電力量の精度 | 無効電力量の精度 |
| 3×57.7/100V | 1.5(6)あ | クラス0.5S | クラス 2 |
| 3×100V | 1.5(6)あ | クラス0.5S | クラス 2 |
| 3×220/380V | 5(80)あ | クラス 1 | クラス 2 |
典型的なアプリケーションシナリオ:
クラス0.5S構成: 発電所でよく使われる, 変電所, または小電流に対する高精度が要求される産業環境, 精密機器生産ラインのエネルギー評価など.
クラス 1 構成: 常用荷重が比較的安定しており、荷重変動が少ない場所に適しています。, オフィスビルやショッピングモールなど. 測定ニーズを満たすだけでなく、コストも管理できます.
- 配線方法が精度に及ぼす影響
3.1 ダイレクト接続モード
電流仕様が80A以下、線間電圧が500V以下の場合, 回路への直接接続が許可されています. この場合:
クラス0.5Sメーター: 変流器を介して接続する必要があります (CT). 例えば, の 1.5(6)高精度CTとの仕様のマッチングが必要 (例えば, 変換率は 400/1) 小さな電流下での測定精度を確保するため.
クラス 1 メートル: トランスを使わずに回路に直接接続可能. 例えば, の 5(80)主回路に直結できる仕様.
3.2 トランス接続モード
電流＞80Aまたは線間電圧＞500Vの場合, 変圧器を介した接続が必須です:
クラス0.5Sメーター: クラスのCTと一致させる必要がある 0.5 (二次側電流が1Aまたは5Aの場合) 全体的な測定精度を確保するため.
クラス 1 メートル: 精度の低いCTでもマッチング可能 (例えば, クラス 1), ただし、CT の誤差がメーターの精度に重ならないようにする必要があります。.
- 特殊関数が精度に及ぼす影響
4.1 マルチタリフ機能
DTSU666 は fourtariff 測定をサポートします (ピーク, 良いもの, フラット, そしてオフピーク). 各料金表期間中の有効電力量および無効電力量の精度は基本精度と一致しており、料金表の切り替えによって低下することはありません。. 例えば, クラス 0.5S メーターの有効電力量誤差は、オンピーク期間とオフピーク期間の両方で ±0.5% です。.
4.2 有効電力/無効電力の複合測定
メーターは複合モード特性コードを設定することにより、有効電力量と無効電力量を組み合わせて計算できます。. その精度は、対応する有効電力量または無効電力量の基本精度と同じです。. 例えば:
有効電力量精度がクラス0.5Sの場合, 総合有効電力量精度もクラス0.5S.
無効電力量精度がクラスの場合 2, 合成無効電力量精度もクラス 2.
- 精度検証および試験基準
5.1 エラーテスト条件
活動量計: 力率の下でテスト済み 1.0 電流範囲は 0.1Ib ～ Imax (クラス0.5S用) または0.05In ~ Imax (授業用 1). エラーは規格に準拠している必要があります.
無効電力量計: 力率の下でテスト済み 0.5 (誘導性または容量性) 電流範囲は 0.1Ib ～ Imax. 誤差は±2%以下でなければなりません.
5.2 始動試験とクリープ試験
始動電流: クラス0.5Sメーター用, 直接接続時の始動電流は0.004Ibです。, 変圧器を介して接続した場合は 0.001Ib; 授業用 1 メートル, 始動電流はそれぞれ0.005Ibと0.002Ibです。.
クリーピング試験: 電圧が115%Un、電流が 0, テスト出力パルスの数は以下を超えてはなりません 1 無負荷時の測定誤差をなくすため.
- 選択の推奨事項
6.1 負荷特性による選定
負荷電流の変動が大きく微小電流を含む場合 (例えば, ≤5%インチ), クラス0.5Sメーターを優先してください。 (のような 1.5(6)仕様).
負荷電流が安定しており、≧5%Inの場合, クラス 1 メートル (のような 5(80)仕様) コストを抑えるために選択できる.
6.2 配線方法から選ぶ
直結の場合, 電流の大きさに応じて、対応する仕様のメーターを選択します; トランス接続用, CT の精度がメーターと一致していることを確認します。.
6.3 業界標準に基づいた選択
クラスⅠエネルギー計測装置用 (例えば, 月間電力消費量が 1,000,000 kWh 以上の大規模ユーザー), クラス0.5Sメーターを選択する必要があります.
クラス Ⅴ デバイスの場合 (例えば, 住宅ユーザー), クラス 1 メーターは要件を満たすのに十分です.
まとめ
Chint DTSU666 は電流仕様の差別化構成と配線方法への適応により高精度測定を実現. そのクラス0.5Sとクラス 1 有効エネルギー精度は軽負荷シナリオと通常負荷シナリオのニーズをそれぞれ満たします, 授業中 2 無効エネルギーの精度は、ほとんどのアプリケーションシナリオの測定要件をカバーします. 実際の電流特性に応じて柔軟にメーターを選択可能, 配線条件, エネルギー測定の精度と経済性を確保するための業界標準.
