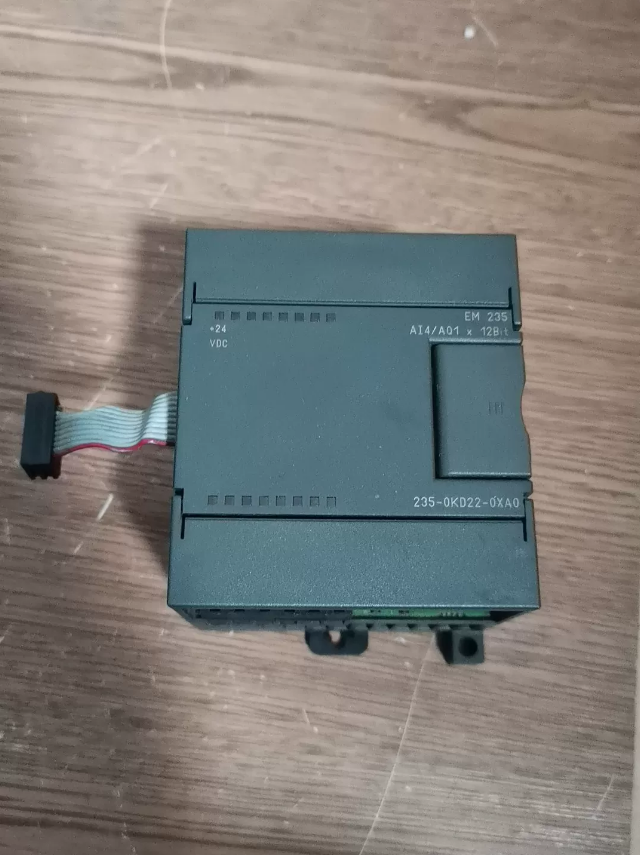

6ES7-235-0KD22-0XA0 Сименс

Подробное объяснение ЭМ 235 Аналоговый модуль ввода-вывода

1. Разбивка кода модели

2. Основные технические характеристики

Позиционирование продукта: Модуль расширения для серии SIMATIC S7-200, совместим только с процессорами S7-22X (не совместим с S7-21X), запчасть

Конфигурация ввода/вывода: 4 аналоговые входы (ИИ) + 1 аналоговый выход (К)

Входные характеристики:

Тип сигнала: Дифференциальный вход, ±10 В постоянного тока (другие диапазоны выбираются с помощью DIP-переключателей)

Разрешение: 12 биты (включая знаковый бит)

Входное сопротивление: ≥10 МОм (входное напряжение)

Защита от перенапряжения: До 30 В постоянного тока

Выходные характеристики:

Тип сигнала: ±10 В постоянного тока (Напряжение) / 0–20 мА (текущий, необязательный)

Разрешение: 12 биты для выходного напряжения, 11 биты для текущего выхода

Выходное сопротивление: ≤0,5 Ом (выходное напряжение)

Грузоподъемность: Макс. 5 мА для выходного напряжения, макс. 20 мА для токового выхода

Требования к питанию:

Внешнее питание: 24В Вашингтоне, макс. 60 мА

Объединительная шина: 5В Вашингтоне, макс. 30 мА

Рассеяние мощности: Типичная 2 Вт

Производительность конверсии:

Входное время преобразования: <250мкс на канал

Время отклика выхода: 1.5мс в 95% установившееся значение

3. Операционная среда
4. Рабочая температура: 0–60°С (горизонтальный монтаж), 0–40°С (вертикальный монтаж)
5. Температура хранения: -40–+85°С
6. Относительная влажность: 5–95% (неконденсирующийся)
7. Класс защиты: IP20 (соответствует МЭК 61131-2)
8. Монтаж: Монтаж на DIN-рейку (соответствует EN 50022)
9. Сценарии применения:

Сбор аналоговых сигналов и управление ими для небольших систем автоматизации

Мониторинг и регулирование переменных процесса, таких как температура, давление, и поток

Простые контуры управления, требующие одновременного аналогового ввода и вывода.

4. Замена & Совместимые модели

5. Официальная информация для заказа

Стандартный номер заказа: 6ЭС7 235-0КД22-0ХА0 (глобальная версия)

Номер заказа в Китае: 6ЭС7 235-0КД22-0ХА8 (ЭМ 235 Китай)

Статус продукта: В настоящее время является запасной частью для обслуживания и замены системы S7-200.

6. Ключевые замечания по использованию
7. Настройки DIP-переключателя: DIP-переключатели сбоку выбирают диапазон входного сигнала; для всего модуля можно установить только один диапазон
8. Программирование:

Используйте инструкции Scale_I_to_R и Scale_R_to_I в программном обеспечении S7-200 для аналогово-цифрового преобразования.

Адреса аналоговых входов: AIW0–AIW6 (2 байт на канал)

Адрес аналогового выхода: AQW0 (2 байты)

3. Правила проводки:

Для аналоговых сигналов используйте экранированную витую пару., держитесь на расстоянии не менее 10 см от силовых кабелей

Неиспользуемые каналы следует закоротить во избежание помех.

4. Меры предосторожности:

Необходимо подключить как внешнее питание 24 В постоянного тока, так и питание 5 В постоянного тока объединительной платы.

Горячая замена не поддерживается; устанавливать/удалять только при выключенном питании

7. Сравнение с модулями SMART S7-200

Полный список моделей Siemens EM 235 Аналоговые модули ввода-вывода

1. Ядро ЭМ 235 Модельная серия (по версии оборудования)

2. Подробные различия моделей

2.1 Общие характеристики всех ЭМ 235 Модели

ввод/вывод: 4ИИ + 1К (3ИИ + 1АО для 00 версия)

Вход: ±10 В постоянного тока (другие диапазоны через DIP-переключатели: 0–20 мА, 4–20 мА, мВ)

Выход: ±10 В / 0–20 мА (4–20 мА через проводку)

Разрешение: 12-битовый ввод (со знаком), 12-выходное битовое напряжение, 11-битовый ток на выходе

Совместимость: Только для процессоров S7-22X (не S7-21X)

2.2 Ключевые различия

2.3 Глобальный против. Китай (Китай) Версия

6ЭС7 235-0КД22-0ХА0: Глобальная версия, во всем мире, кроме Китая

6ЭС7 235-0КД22-0ХА8: Версия для Китая; те же функции и параметры, различная сертификация и распространение

3. Заказ & Замена

3.1 Текущие действующие номера деталей

Глобальный: 6ЭС7 235-0КД22-0ХА0 (запасной)

Китай: 6ЭС7 235-0КД22-0ХА8 (ЭМ 235 Китай, запасной)

3.2 Путь обновления до S7-200 SMART

4. Важные эксплуатационные примечания
5. DIP-переключатели: Установите единый диапазон измерения для всех каналов AI.
6. Адресация:

Аналоговые входы: AIW0–AIW6 (2 байт каждый)

Аналоговый выход: AQW0 (2 байты)

3. Электропроводка:

Требуется экранированная витая пара; отдельно от силовых кабелей на расстоянии ≥10 см

Короткие неиспользуемые каналы для снижения шума

4. Власть: Требуется как внешняя плата 24 В постоянного тока, так и объединительная плата 5 В постоянного тока.; нет горячей замены

Основные модели Siemens EM 235 аналоговый модуль ввода-вывода: 6ES7 235-0KD22-0XA0 (глобальный) и 6ЭС7 235-0КД22-0ХА8 (Китай, Китай), обе аппаратные версии 22 запасные части для обслуживания процессора S7-22X. Более ранние версии (00/10/20) прекращены. Для обновления системы, используйте соответствующие модули S7-200 SMART.

Сименс ЭМ 235 (4 аналоговые входы + 1 аналоговый выход)

является наиболее широко используемым аналоговым смешанным модулем для микроПЛК S7-200..

Его основная цель: получать несколько аналоговых сигналов датчиков и выводить один аналоговый сигнал для управления с обратной связью.

Он предназначен для оборудования малого и среднего размера., автономная автоматизация, и локальные системы управления, не большие системы РСУ.

Ниже приведен полный список приложений по отраслям. + типичные сценарии управления.

1. Общие приложения управления с обратной связью
2. Контроль постоянного давления

ИИ: Датчик давления (4–20 мА)

К: Инвертор для насоса/вентилятора (0–10 В или 0–20 мА)

Использование: Подача воды под постоянным давлением, регулирование сжатого воздуха, стабилизация давления в трубопроводе

2. Постоянный контроль температуры

ИИ: Датчик температуры, термопара/RTD

К: Электрический регулирующий клапан, обогреватель, электронный расширительный клапан

Использование: Контроль температуры резервуара для воды, маленькая духовка, блок вентиляции и кондиционирования, теплообменная станция

3. Постоянный контроль уровня

ИИ: Датчик уровня (гидростатический/ультразвуковой)

К: Впускной регулирующий клапан, дренажный насос с регулируемой скоростью

Использование: Резервуар для воды, резервуар, водонапорная башня, поддержание уровня небольшого резервуара для хранения

4. Поток & Контроль учета

ИИ: Электромагнитный расходомер, турбинный расходомер

К: Регулирующий клапан, насос-дозатор, пропорциональный клапан

Использование: Системы дозирования, дозирование, дозирование жидкости

5. Напряжение & Контроль положения

ИИ: Датчик натяжения, датчик смещения

К: Инвертор, пропорциональный гидравлический клапан

Использование: Постоянное напряжение в текстиле, печать, фильм, кабельное оборудование

2. Отраслевые приложения

2.1 Водоснабжение & Очистка сточных вод

Малые системы водоснабжения постоянного давления

Канализационные подъемные насосы, комплексная очистка сточных вод

Контроль уровня воды в резервуаре и автоматическое заполнение

Мониторинг давления/расхода в трубопроводе и инверторное управление

2.2 ОВК & Охлаждение

Чиллеры, агрегаты с воздушным охлаждением

Фанкойлы, вентиляционные установки

Теплообменная станция: первичная/вторичная температура/давление воды + управление клапаном

Управление скоростью вентилятора градирни

2.3 Легкая промышленность & Автоматизация Машины

Упаковка, наполнение, запечатывающие машины (контроль уровня/веса)

Малые станки, гидравлические системы (давление + пропорциональное управление клапаном)

Регулировка скорости конвейера, определение высоты материала

Пищевое оборудование: миксеры, блендеры, контроль температуры духовки

2.4 Малая химия & Системы дозирования

Мониторинг температуры и давления для небольших реакторов

Дозирование жидкости и пропорциональное смешивание

Системы дозирования: контроль расхода дозирующего насоса

Дистанционный мониторинг уровня и температуры в резервуаре

2.5 Экологическое оборудование

Дифференциальное давление рукавного фильтра + управление вентилятором

Небольшое регулирование десульфурации и денитрификации

Управление вытяжным вентилятором и распылительным насосом

2.6 Автоматизация зданий & Малые объекты

Строительство вентиляционных установок и установок подачи свежего воздуха

Регулирование давления вентиляции в подземных гаражах

Малые тепловые и теплообменные станции

2.7 Маленькие Котлы & Системы отопления

Температура бойлера горячей воды, давление, мониторинг уровня

Регулирование скорости циркуляционного насоса

Аналоговое управление заслонкой горелки/топливным клапаном

2.8 Гидравлический & Пневматическое оборудование

Контроль давления в гидроагрегате

Пропорциональное управление клапаном давления/расхода

Прецизионное управление положением пневматических приводов

3. Идеальные характеристики проекта для EM 235

Маленькая система: 1 Процессор + мало модулей расширения

Требуется 2–4 аналоговых входа и 1 аналоговый выход управления

Компактное пространство, чувствительный к затратам

Стандартные промышленные сигналы: 0–10 В / 0–20 мА / 4–20 мА

Одинарное управление с обратной связью (температура, давление, уровень, напряжение)

4. Краткое описание типичных применений

ЭМ 235 широко используется в небольших автоматах, насосные станции, ОВиК-установки, водоснабжение постоянного давления, и системы контроля температуры

где требуется многоканальный аналоговый сбор данных плюс одноканальное аналоговое управление с обратной связью.
