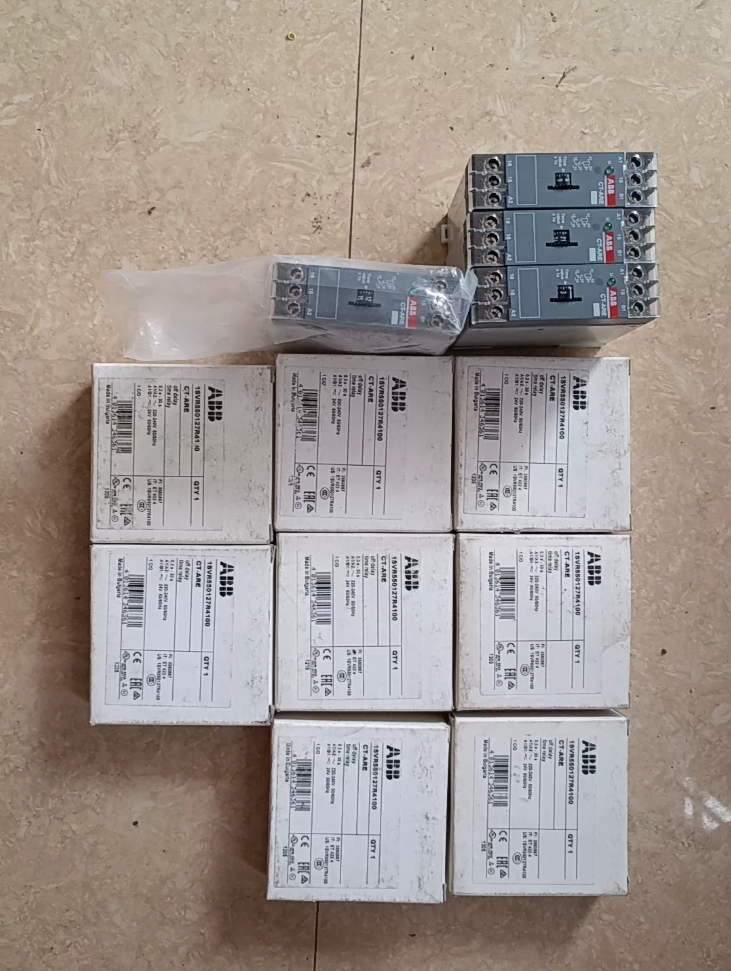

ABB 1SVR550127R4100 Реле времени с задержкой выключения

Заказ №.: 1СВР550127R4100

Модель: CT-ARE

Серия продуктов: CT-E Экономичный однофункциональный Электронное реле времени

Тип задержки: Истинная задержка выключения (Задержка без вспомогательного источника питания)

Источник: Болгария

Тип монтажа: Стандартное защелкивающееся крепление для 35 мм DIN-рейка

Код ТН ВЭД: 85364900

Основное позиционирование: Недорогой промышленный контроль последовательности отключения питания, удержание задержки для контакторов, двигатели и клапаны во время остановки

1. Расшифровка заказа № 1СВР 550 127 4100 рэндов
2. 1СВР: Общий префикс для АББ электронные реле времени
3. 550: Код для экономичной серии CT-E
4. 127: Код кузова для типа задержки выключения CT-ARE
5. 4100 рэндов: Суффикс спецификации

4: Диапазон времени 0,3～30 с.

1: Катушка двойного напряжения (24 В переменного/постоянного тока + 220~240 В переменного тока)

00: 1 переключающий контакт (1с/о SPDT)

III. Основные электрические характеристики

1. Механические размеры & Условия окружающей среды
2. Габаритные размеры: Вт 22.5 мм × В 78 мм × Г 78.5 мм
3. Терминалы: Клеммы для проводов винтового типа
4. Рабочая температура: -20 ℃ ～ +60 ℃; Температура хранения: -40 ℃～+70 ℃
5. Класс защиты: IP20 (для установки внутри шкафа)
6. Масса: Приблизительно. 70 г
7. Сертификаты: CE, CCC, UL/cUL, ГЛ, РоХС; Соответствует МЭК 61812-1
8. Принцип работы (Истинная задержка выключения)
9. Стадия под напряжением катушки (Питание подается на A1-A2)

Внутренний конденсатор синхронизации заряжается, контакты действуют мгновенно: 15-16 закрыто, 15-18 открыть, Светодиод горит постоянно; На этом этапе не учитывается время.

2. Мгновенное обесточивание катушки (Отключение электроэнергии вызывает задержку)

Внутренний конденсатор хранения энергии самостоятельно подает питание для синхронизации без внешнего вспомогательного питания.; Светодиод мигает, а контакты остаются замкнутыми.

3. Окончание периода задержки

Конденсатор разряжается полностью, временной цикл завершается, сброс контактов: 15-16 открывается, 15-18 снова закрывается.

> Ключевое отличие: Обычные реле задержки выключения требуют постоянного источника питания.; CT-ARE может завершить полный цикл синхронизации после полного отключения электроэнергии., идеально подходит для случаев, когда источник питания главной цепи полностью отключен.

1. Определение подключения клемм

А1, А2: Основной источник питания 220～240 В переменного тока.

А1, Б1: Вспомогательный источник питания 24 В переменного/постоянного тока (выберите только один источник питания, не подключайте оба одновременно)

15: Общий контактный терминал COM

16: Нормально открытый НЕТ (закрывается при подаче напряжения на катушку, остается закрытым во время задержки выключения питания)

18: Нормально закрытый НЗ (закрывается после обесточивания катушки и истечения задержки)

VII. Типичные сценарии применения

1. Замедленный отвод тепла после остановки двигателя: Вентиляторы и водяные насосы продолжают работать в течение 0,3～30 с для отвода тепла после отключения питания главного контактора.
2. Задержка выгрузки материала на конвейерные ленты: Конвейер работает дополнительное время для удаления остатков материалов после остановки производственной линии.
3. Замедленный сброс давления для электромагнитных клапанов: Цилиндры и гидравлические клапаны поддерживают давление в течение заданного времени, прежде чем давление сбросится после отключения питания.
4. Задержка отключения освещения/оборудования контроля доступа: Рабочее освещение и сигнальные лампы продолжают гореть некоторое время после выключения оборудования.
5. Буфер последовательности для блокировки контактора: Буферизация отключения питания для цепей переключения мощного оборудования для предотвращения коротких замыканий

VIII. Перекрестная ссылка на модели одной серии (Прямая замена на идентичный корпус)

1. Матрица устранения неполадок

1. Приобретение & Примечания к выбору
2. Стандартный объем поставки: Основной блок + Зажим для DIN-рейки, без базы в комплекте; прямой монтаж защелками в стандартном исполнении 35 мм DIN-рейка
3. Преимущество: Широкий источник питания с двойным напряжением, совместим с обоими 24 В промышленном переменном/постоянном токе и 220 Сетевые цепи V в одном устройстве
4. Ограничение: Не подходит для частых циклов переключения. (>10 раз в минуту), что ускоряет деградацию конденсатора
5. Альтернативная рекомендация: Обновите многофункциональную серию CT-ERS, если требуется многоступенчатая задержка и несколько контактов.

Полный принцип работы ABB 1SVR550127R4100 (Реле времени истинного выключения CT-ARE)

1. Определение типа ядра

Модель CT-ARE представляет собой реле с истинной задержкой выключения., отличается от обычных реле задержки выключения со вспомогательным источником питания:

После полного отключения питания главной цепи, внутренний конденсатор хранения энергии обеспечивает независимое питание для завершения цикла синхронизации без постоянного внешнего источника питания.

Все устройство состоит из четырех основных частей.: схема выпрямителя мощности, конденсатор для хранения энергии, чип контроля времени, схема управления для 1 переключающий контакт, и светодиодный индикатор состояния.

1. Полный поэтапный рабочий процесс

Этап 1: Катушка под напряжением (Питание, подаваемое на A1-A2 220~240 В переменного тока / А1-Б1 24 В переменного/постоянного тока)

1. Внешнее напряжение подает силовые клеммы, внутренний выпрямитель и регулятор напряжения начинают работать;
2. Одна цепь подает питание на катушку возбуждения, и контакты срабатывают мгновенно.:

COM-терминал 15 закрывается без клеммы 16 и открывает клемму NC 18;

3. Другая схема непрерывно полностью заряжает накопительный конденсатор большой емкости.;
4. Светодиод на передней панели горит постоянно, на этом этапе время не запускается, контакты остаются закрытыми, пока сохраняется питание.

Этап 2: Мгновенное внешнее отключение электроэнергии (Потеря мощности вызывает задержку)

Источник питания на A1/A2 и A1/B1 полностью отключен без внешнего входного напряжения.:

1. Внешняя цепь питания отключена, в то время как энергия, накопленная во внутреннем конденсаторе, разряжается для независимого питания чипа синхронизации и схемы управления.;
2. Светодиод перестанет гореть постоянно и начнет мигать, указывая на то, что идет задержка обратного отсчета.;
3. Контакты сохраняют исходное закрытое состояние (15-16 остается закрытым) без немедленного сброса;
4. Чип ведет обратный отсчет равномерно в соответствии со значением, установленным передним потенциометром. (0.3 с ~ 30 с).

Этап 3: Конец временной задержки

Энергонакопительный конденсатор полностью разряжается, и цикл синхронизации завершается.:

1. Внутренний привод теряет намагниченность, и переключающие контакты автоматически сбрасываются в исходное состояние.;
2. НЕТ контакта 15-16 открывается, НЗ контакт 15-18 восстанавливает проводимость;
3. Светодиод гаснет, и весь блок прекращает работу.;
4. Когда питание подается повторно, конденсатор перезаряжается и ждет следующего запуска задержки отключения питания.

III. Эксклюзивные основные характеристики истинного типа задержки выключения

1. Не требуется внешняя удерживающая сила

Обычным реле задержки выключения требуется постоянная мощность для поддержания платы управления и только отключение сигнала триггера.; это устройство может завершить полный отсчет времени после полного отключения основного питания, подходит для полного отключения оборудования и отключения основного питания.

2. Конденсатор для хранения энергии служит источником питания для синхронизации.

Старение конденсатора напрямую приводит к выходу из строя: отсутствие задержки после отключения питания и мгновенный сброс контактов; устройство не подлежит ремонту и подлежит полной замене..

3. Потенциометр только регулирует порог синхронизации.

Регулировка потенциометра при включенном питании не меняет текущий статус.; новая настройка вступит в силу только при следующем выключении питания.

1. Принцип согласования логики терминала

А1, А2: 220Главный источник питания ~240 В переменного тока; подает питание на замыкание контактов и зарядку конденсатора;

А1, Б1: Широкий диапазон 24 Источник питания управления переменного/постоянного тока, В; выберите только один источник питания, не подключайте оба одновременно;

15(КОМ), 16(НЕТ): Закрыт при включении, остается закрытым в течение задержки выключения питания;

18(Северная Каролина): Открыто при включении, закрывается после истечения задержки.

1. Типичный пример логики управления (Задержка тепловыделения вентилятором)
2. Оборудование работает → Контактор втягивается, CT-ARE под напряжением, вентилятор запускается одновременно;
3. Выключение оборудования → Контактор размыкается, CT-ARE полностью обесточен;
4. Конденсатор обеспечивает питание для 30 задержка, вентилятор продолжает работать для отвода тепла;
5. Задержка заканчивается, контакты сбрасываются и вентилятор останавливается.
6. Основное принципиальное отличие от реле задержки включения CT-ERE
7. CT-ARE (Этот блок): Действуйте при включении питания, сброс с задержкой после выключения питания, синхронизация с питанием от внутреннего конденсатора;
8. КТ-ЕРЕ (Задержка включения): Контакты срабатывают через заданное время при включении питания., сбрасывается мгновенно после отключения питания без схемы синхронизации накопления энергии.
