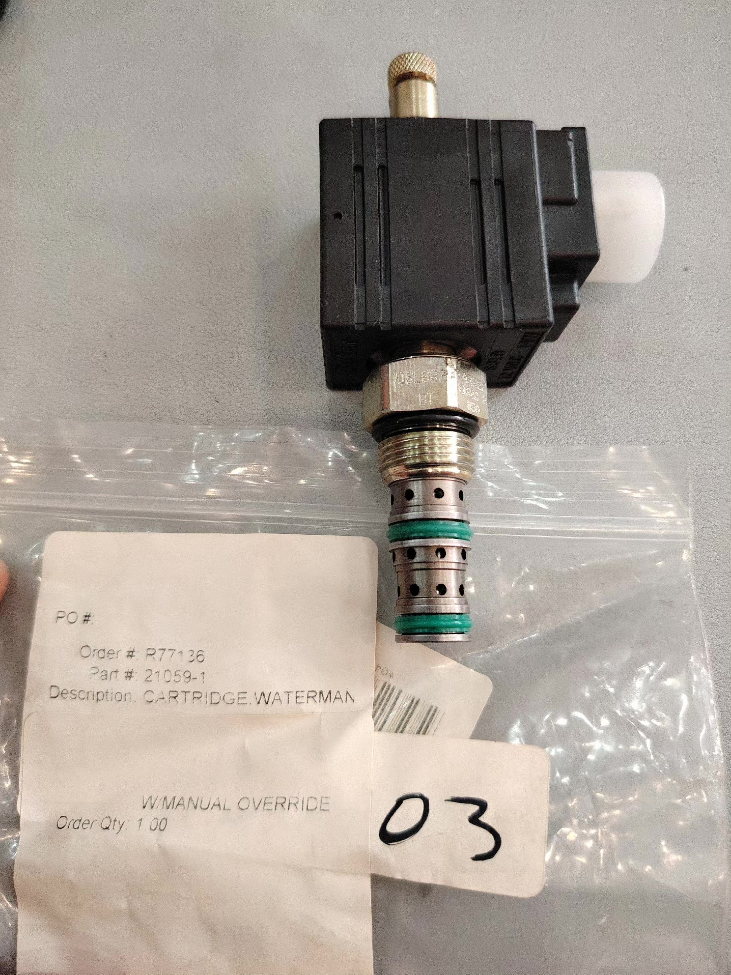

Электромагнитный клапан Parker DSL083BT с резьбовым картриджем

ДСЛ083, 2-положение 3-ходовой золотниковый с резьбой картриджный клапан с Т-опцией ручного управления. Полость C08-3 (3/4-16 Резьба УНФ-2А).

Пояснение кода модели

DSL: Золотниковый электромагнитный клапан картриджного типа низкого давления (250 бар); DSH означает версию высокого давления. (350 бар).

08: Размер 08, полость C08-3.

3: 3-функция пути.

Б: B-функция (Обесточен: порт 2-1 подключен; Заряженный: порт 2-3 подключен, селектор нормально закрытого типа).

Т: T = ручное дублирование с поворотом и нажатием. Никакого ручного управления без суффикса T.

Основные технические характеристики

Порт Логика (B-функция)

Обесточен (положение пружины): 2 ↔1 подключено, порт3 заблокирован

Заряженный (положение соленоида): 2 ↔3 подключено, порт1 заблокирован

Типичное использование: Выбор схемы, переключение пилота, старт-стоп мотора, пилотное управление нагрузкой. Из-за внутренней утечки золотника., не подходит для цепей удержания с нулевой утечкой.

Информация о катушке

Катушка продается отдельно. Используйте катушки серии Parker Unicoil.. Общие напряжения: 12 В постоянного тока, 24 В постоянного тока; Электрический разъем: Разъем автомобильного типа DT04-2P.

Минимальное рабочее напряжение: 85 % номинального напряжения.

Ссылки на замену

1. Замена встраиваемой системы высокого давления Parker: ДШ083БТ (350 бар, та же полость C08-3, прямая взаимозаменяемость).
2. Отечественная альтернатива: СВ08-33Б-Т (Полость C08-3, B-функция, с ручным дублированием). Проверьте поток, конструкция давления и ручного дублирования.

Важные примечания

1. Конструкция золотникового типа создает собственную утечку.. Добавьте обратный клапан с пилотным управлением для приложений, удерживающих нагрузку..
2. Т-образное ручное управление имеет поворотный тип и предназначено только для ввода в эксплуатацию и аварийных ситуаций.. НЕ работайте постоянно в ручном положении..
3. Строго соблюдайте значения крутящего момента. Чрезмерный крутящий момент повреждает полость; недостаточный крутящий момент увеличивает утечку.

Типичные случаи применения Parker DSL083BT (2-положение 3-ходового золотникового картриджного клапана с функцией B)

Обзор функций клапана: Обесточен: 2-1 подключен, порт3 заблокирован; Заряженный: 2-3 подключен, порт1 заблокирован; Ручное управление нажатием и поворотом; Полость C08-3, 15 л/мин, 250 бар; Внутренняя утечка золотника, не для удержания с нулевой утечкой.

Т-образное ручное дублирование хорошо подходит для ввода в эксплуатацию на месте и аварийной эксплуатации в полевых условиях..

Случай1: Управление подъемом цилиндра одностороннего действия (Мобильное оборудование Наиболее распространенное)

Оборудование: Подъемные рабочие платформы, сельскохозяйственные подъемные орудия, небольшие санитарные машины, подъемные стойки

Схема расположения: Порт2 = подача давления, Порт1 = резервуар, Порт3 = крышка цилиндра одностороннего действия..

Логика работы:

1) Обесточен: 2-1 подключен, порт цилиндра 3 заблокирован. Цилиндр удерживает положение, но со временем медленно смещается из-за утечки в золотнике..

2) Заряженный: 2-3 подключен, давление масла выдвигает цилиндр (поднимать). При обесточивании, вес груза приводит к втягиванию.

Функция T-переопределения: Для аварийного спуска при отключении питания путем активации ручного управления..

⚠️Примечание: Установите обратный клапан с пилотным управлением для длительного удержания нагрузки и компенсации утечек золотника..

Случай 2: Переключение пилотной цепи (Промышленные гидравлические коллекторы)

Оборудование: Компактные гидравлические силовые агрегаты, блоки питания приспособлений, коллекторы для испытательных стендов

Цель: Переключение давления питания пилотного клапана для предохранительных клапанов и пилотных обратных клапанов.

Схема: Порт2 = пилотное питание, Порт1 = резервуар, Port3 = порт пилот-сигнала нисходящего компонента.

Обесточен: Пилотный порт подключается к резервуару, давление пилота сброшено.

Заряженный: Пилотный порт получает управляющее давление для приведения в действие последующих компонентов..

Преимущества: Компактная конструкция для монтажа на коллекторе. T-override позволяет вводить схему в эксплуатацию без подачи электроэнергии..

Случай 3: Разгрузка насоса / Схема переключения байпаса

Оборудование: Вспомогательное оборудование для литья под давлением, пресс-подборщики, малые прессовые агрегаты

Порт 2 = выход насоса, Порт1 = резервуар, Порт3 = основной источник питания системы.

Обесточен: Поток насоса направляется в бак для режима ожидания при низком давлении, энергосбережение.

Заряженный: Насос подает давление в основную систему для рабочих циклов..

Подходит для систем с периодическим режимом работы.. Утечка золотника оказывает незначительное влияние.. Ручное T-переопределение обеспечивает принудительную разгрузку для технического обслуживания..

Случай 4: Однонаправленный гидравлический двигатель Start-Stop

Оборудование: Маленькие двигатели мешалки, конвейерные приводы, поворотные приводы

Двигатель вращается только в одном направлении; клапан управляет включением-выключением без реверса направления.

Порт 2 получает давление питания. Заряженный: давление подается на двигатель. Обесточен: Порт мотора заблокирован, пока жидкость поступает в резервуар.

Ограничение: Двигатель медленно дрейфует в состоянии покоя из-за утечки в золотнике.. Добавьте тормозной клапан для точного позиционирования..

Случай5: Селектор ответвленной цепи

Оборудование: Многостанционный инструмент, испытательные стенды, выбрать питание для одного из двух приводов

Порт2 = общий источник питания. Energized выбирает ветку3; В обесточенном состоянии выбирается ветвь 1 для реализации двустороннего выбора цепи..

Подходит для переключения среднего и низкого расхода до 15 л/мин.. Монтаж коллектора уменьшает количество внешних трубопроводов.

Случай 6: Дополнительные функции для бездорожья / Сельскохозяйственная техника

Оборудование: Навесное оборудование для комбайна, ландшафтное оборудование, сверлить вспомогательные цилиндры

Выдерживает высокую вибрацию и широкий температурный диапазон. (-37~+93℃). Разъем катушки автомобильного типа DT обеспечивает виброустойчивость.. T-override позволяет работать в аварийном режиме при отключении питания..

Не для главных контуров с высоким расходом; предназначен для вспомогательного зажима, дефлектор, перегородка и подобные небольшие приводы.

Ловушки приложения & Советы по выбору DSL083BT

1. ❌Не предназначен для удержания груза без утечек.: Собственная утечка ~180 см³/мин при 250 бар.. Обратный клапан с пилотным управлением обязателен для удержания нагрузки..
2. ✅T-переопределение только при вводе в эксплуатацию / чрезвычайная ситуация. Никогда не оставляйте клапан запертым в ручном режиме во время нормальной работы..
3. Не превышайте номинальный расход 15 л/мин.. Избыточный поток приводит к сильному падению давления., перегрев и ненадежное переключение передач.
4. Для постоянного рабочего давления выше 250 бар., обновить до DSH083BT (350 бар, встраиваемая замена, совместимая с полостями).
5. Катушку необходимо заказывать отдельно.; 24 VDC является наиболее распространенным; тип разъема ДТ04-2П.

Установка электромагнитного клапана с резьбовым картриджем Parker DSL083BT & Руководство по вводу в эксплуатацию

Основы клапана: Полость C08-3, нить 3/4-16 УНФ-2А; 2-позиционирование 3-ходового золотника с ручным Т-образным дублированием при повороте и нажатии; Крутящий момент картриджа 31-37 Н·м, спиральная гайка 7-10 Н·м; Максимальный поток 15 л/мин., 250 бар; Собственная утечка золотника.

⚠️Предпосылки безопасности.: Перед разборкой полностью сбросьте давление в гидравлической системе и отключите питание катушки. / сборка. Никогда не работайте с электрическими компонентами, находящимися под давлением или под напряжением..

1. Проверка перед установкой
2. Проверка детали

Подтвердите номер детали DSL083BT.. Осмотрите D-образное кольцо / опорное кольцо на случай вмятин или повреждений. Проверьте резьбу картриджа и шестигранные лыски на предмет повреждений от удара..

Катушка Unicoil заказывается отдельно: напряжение соответствия (24 В постоянного тока, типичное), Разъем ДТ04-2П, размер отверстия, совместимый со штоком клапана.

Проверьте полость коллектора: Стандартная полость C08-3. Резьба без заусенцев, полость, очищенная от металлической стружки. Повреждение полости приводит к утечке и залипанию катушки..

2. Чистота системы

Целевой показатель чистоты гидравлической жидкости ISO 4406 18/16/13. Тщательно промойте новые коллекторы.. Металлическая стружка или остатки герметика внутри отверстия часто вызывают залипание катушки..

Слегка смажьте уплотнения гидравлическим маслом системы.. НЕ наносите резьбовой герметик на уплотнительные кольца или внутреннюю полость.; попадание герметика приведет к заклиниванию золотника.

3. Функция двойной проверки

DSL083BT B-функция: Обесточен: 2-1 подключен, порт3 заблокирован; Заряженный: 2-3 подключен, порт1 заблокирован. Не путать с А-функцией. Ориентация монтажа произвольная, нет углового ограничения.

2. Процедура установки картриджа
3. Ввинтите картридж вручную до посадки; не забивай силой.
4. Затяните шестигранный картридж с помощью динамометрического ключа.: 31-37 Н·м (23-27 фунт-фут)

✅Недостаточный крутящий момент: внешняя утечка между коллектором и клапаном.

❌Чрезмерный крутящий момент: постоянная деформация полости, залипание золотника и чрезмерная внутренняя утечка.

3. Установите катушку на шток клапана, затяните гайку крепления катушки моментом 7-10 Н·м.. Избегайте чрезмерной затяжки, чтобы предотвратить повреждение корпуса катушки..
4. Вставьте разъем DT04-2P и надежно зафиксируйте его.. Расположите разъем вниз или вбок, чтобы предотвратить скопление воды..

-Электрическое примечание: В катушках постоянного тока рекомендуется использовать безынерционный диод для подавления индуктивной отдачи и защиты выходов ПЛК.. Минимальное рабочее напряжение катушки = 85 % номинального напряжения..

3. T Инструкция по эксплуатации ручного дублёра Push-Twist

DSL083BT T-override предназначен только для ввода в эксплуатацию и аварийного использования.. Никогда не фиксируйте в ручном положении для непрерывной работы..

1. Операция: Нажмите внутрь и слегка поверните по часовой стрелке, чтобы зафиксировать золотник во включенном положении.. Освободите защелку, повернув ее в обратном направлении.; внутренняя пружина автоматически возвращает золотник.
2. Выполните тест ручного управления при низком давлении в системе.. Не оставляйте блокировку заблокированной во время производственного цикла машины..
3. При полной потере мощности при остаточном давлении в системе, T-образное управление может привести в действие цилиндр для экстренного движения..

Если ручное переопределение не удалось, заменить полный картридж в сборе. Разборка внутренней катушки в полевых условиях запрещена..

4. Пошаговая процедура ввода в эксплуатацию

Шаг 1: Испытание низким давлением без нагрузки (привод отключен)

1. Подтвердите правильный уровень масла, выпустить воздух из контура, обеспечить низкое противодавление в обратной линии.
2. Установите давление в системе на 30-50 бар для первоначального испытания.; немедленно избегайте полного давления.
3. Тест без напряжения: Проверьте соединение портов 2-1 и порт 3 заблокирован.. Убедитесь, что поведение привода соответствует логике B-функции..
4. Тест под напряжением: Подайте номинальное напряжение катушки; прислушайтесь к слышимому щелчку срабатывания соленоида. Убедитесь, что порты 2–3 подключены, а порт 1 заблокирован..
5. Циклический соленоид 5-10 раз; убедитесь, что переключение происходит плавно, без заеданий и ненормального шума.. Типичный ответ ~ 50 мс.

Шаг 2: Ручной ввод в эксплуатацию

Электромагнитный клапан выключения, поддерживать в системе низкое давление. Активируйте T-override и подтвердите принудительное переключение золотника.. Отпустите блокировку и проверьте возврат пружины в исходное положение.. Всегда возвращайте блокировку в нейтральное положение после проверки..

Шаг 3: Постепенно наращивайте давление до рабочего.

После успешного испытания низким давлением, поэтапно повышайте давление в зависимости от рабочих условий. Поддерживайте поток ≤15 л/мин..

Проверьте, нет ли внешней утечки масла через шестигранник картриджа и узел катушки..

Понимание утечки золотника: ~180 см³/мин при 250 бар — это собственная характеристика золотника., это не вина. Для цепей удержания нагрузки требуется обратный клапан с пилотным управлением..

Шаг 4: Проверка непрерывного цикла

Циклический клапан 20-30 раз подряд. Проверьте температуру катушки; теплое жилье - это нормально. Излишний нагрев или жужжание указывают на неправильное напряжение питания..

5. Поиск неисправностей

6. Обслуживание & Запрещенные действия
7. НЕ разбирайте внутренние части картриджа.. Внутренние компоненты точно подобраны.. При разборке в полевых условиях образуется металлолом клапана.; замените полный картридж в случае неисправности.
8. Загрязнение жидкости является основным источником неисправности. Периодически контролируйте чистоту жидкости и заменяйте фильтрующие элементы..
9. Избегайте непрерывной работы со скоростью выше 15 л/мин.; избыточный поток вызывает большое падение давления, нагрев и ненадежное переключение передач.
10. Для постоянного давления >250 бар, выберите DSH083BT (та же полость, быстрая замена).
11. Диапазон рабочих температур: -37~+93℃. Стандартные нитриловые уплотнения NBR. Проверка совместимости уплотнений с синтетическими гидравлическими жидкостями..
