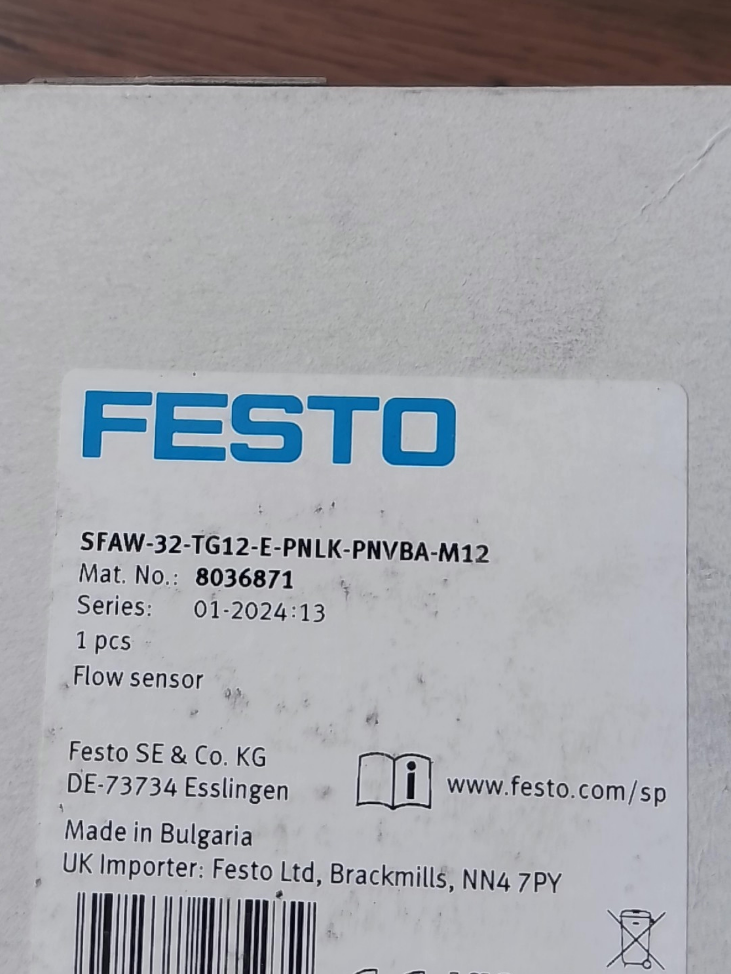

หมายเลขชิ้นส่วน: 8036871｜Vortex Liquid เซ็นเซอร์การไหล (without integrated temperature measurement)
> Distinction note: Model with temperature measurement: SFAW-32T-TG12-E-PNLK-PNVBA-M12 (8036872) – extra letter T in the model code.
- รายละเอียดรหัสรุ่น
| ส่วนโมเดล | คำนิยาม |
| SFAW | Liquid flow sensor series (vortex measuring principle) |
| 32 | Full scale range: 32 ลิตร/นาที; measuring lower limit: 1.8 ลิตร/นาที |
| No suffix T | No built-in temperature probe (32T = equipped with PT1000 temperature sensor) |
| TG12 | การเชื่อมต่อกระบวนการ: G1/2 internal thread (DN15) |
| อี | Outlet process connection identical to inlet (G1/2 internal thread) |
| PNLK | ช่อง 1: PNP/NPN สลับได้ + IO-ลิงค์ V1.1 |
| PNVBA | ช่อง 2: PNP/NPN switchable digital output OR analogue output (4–20mA / 0–10V / 1–5V) |
| ม12 | Electrical connector: M12×1 A-coded 5-pin straight connector |
- ข้อมูลจำเพาะทางเทคนิคหลัก
Fluid Parameters
Measuring principle: Vortex shedding
ช่วงการวัด: 1.8 … 32 ลิตร/นาที, unidirectional flow P1→P2
แรงดันใช้งาน: 0～12 bar; สูงสุด. 12 bar @ 40℃, สูงสุด. 6 bar @ 90℃
Burst test pressure: 40 บาร์
Suitable media: น้ำ, neutral low-viscosity liquids; kinematic viscosity ≤1.8 mm²/s
อุณหภูมิปานกลาง: 0 … +90 ℃
อุณหภูมิแวดล้อม: 0 … +50 ℃
ข้อมูลจำเพาะทางไฟฟ้า
แหล่งจ่ายไฟ: ดี.ซี 18 … 30 วี, การป้องกันขั้วย้อนกลับ
IO-ลิงค์: V1.1, คอม2 (38.4kBaud), SIO mode supported, minimum cycle time 5ms
การกำหนดค่าเอาต์พุต:
- OUT1: PNP/NPN configurable, switch point/window comparison, NO/NC programmable
- OUT2: Selectable digital output or analogue output (4–20mA / 0–10V / 1–5V)
สูงสุด. load per digital output: 100 มิลลิแอมป์
ระดับการป้องกัน: IP65
Wetted materials: PA6T/6I; ที่อยู่อาศัย: reinforced PA
น้ำหนัก: ประมาณ. 400 ก
การรับรอง: ซีอี, คิวลัส, ยูเคซีเอ, RoHS, LABS-compliant (suitable for oil-free systems)
III. M12 5-Pin Pin Assignment (รหัส A)
- Pin1: +24ในดีซี (Power Positive)
- Pin2: OUT2 (ดิจิตอล / Analogue Output)
- Pin3: 0V GND (Power Negative)
- Pin4: OUT1 / IO-Link communication line
- Pin5: Not assigned
> Under IO-Link mode, Pin4 serves as main communication channel; under SIO mode, Pin4 acts as digital switching output.
- การใช้งานทั่วไป
Pure water cooling circuits, machine tool cooling systems, washing equipment, auxiliary hydraulic cooling, neutral fluid monitoring in food industry, flow totalisation measurement.
- การคัดเลือก & แนวทางการเปลี่ยน
- If medium temperature measurement is required → Upgrade to 8036872 SFAW-32T-TG12-E-PNLK-PNVBA-M12
- For NPT/Rc thread connections, modify the TGxx segment in model code
- If only two digital outputs are needed without analogue signal, select simplified output variants to reduce cost
- Same housing higher flow variant: SFAW-100 (5～100 L/min)
- Important Risk Warnings
Reverse fluid flow is strictly prohibited, flow direction must be P1→P2; reverse flow will damage the measuring element
Media must be free of solid particles; filter installation upstream is recommended
Maintain straight pipe sections before and after sensor for measurement accuracy (upstream ≥5×DN, downstream ≥3×DN)
Digital output and analogue output cannot be activated simultaneously on OUT2; mode selection must be set via menu
งานสังสรรค์ SFAW-32-TG12-E-PNLK-PNVBA-M12 (หมายเลขชิ้นส่วน. 8036871) ขนาดการติดตั้ง
> SFAW-32 (without temperature) and SFAW-32T (with temperature) share identical outer dimensions; TG12 = G1/2 internal thread version
- Key Overall Dimensions (หน่วย: มม)
- Centre-to-centre distance of process ports (pipe mounting length)
ล = 73.2 มม (P1 inlet G1/2 internal thread ↔ P2 outlet G1/2 internal thread)
- Valve body width (excluding display): 50 มม
- Maximum overall height (valve bottom to top of display): 92 มม
- Maximum overall depth (rear valve surface to display buttons): 61.2 มม
- Process thread specification: Both ends G1/2 internal thread (TG12)
- Bracket Mounting Hole Layout (for optional mounting bracket)
| พารามิเตอร์ | มิติ(มม) | หมายเหตุ |
| Horizontal hole spacing B1 | 50 | Centre distance between two horizontal mounting holes |
| Vertical hole spacing B2 | 35 | Centre distance between two vertical mounting holes |
| Mounting hole diameter D1 | Ø5.2 | Suitable for M5 screws |
| Inner clearance B3 | 20 | |
| Outer edge margin B4 | 18 |
> Mounting holes arranged in rectangle: 50 × 35 มม, fixed with 4 × M5 screws.
III. Clearance Requirement for Electrical Connection
M12×1 A-coded 5-pin straight connector extends horizontally outwards from the side of the display
Recommended minimum clearance ≥35 mm on connector side for easy plug mating and removal
Display supports ±90° rotation for flexible readout orientation in cabinet layout
- Mandatory Straight Pipe Requirements for Accuracy
Upstream (inlet side) straight pipe: ≥5×DN15 ≈75 mm
Downstream (outlet side) straight pipe: ≥3×DN15 ≈45 mm
Do not install immediately adjacent to elbows, tees, ball valves or reducers;
Flow direction P1→P2 only; reverse installation forbidden.
- น้ำหนัก
น้ำหนักสุทธิ: 400 ก
- Layout Design Notes
- Process ports are G1/2 internal thread; reserve wrench clearance when fitting male thread adapters
- The display is rotatable; reserve minimum 8 mm clearance on all sides if cabinet cutout is planned
- Max medium temperature reaches 90℃; arrange proper heat resistance for surrounding cables and seals
