(BMXCP53500 เป็นหมายเลขรุ่นไม่ถูกต้อง)
- รายละเอียดรหัสรุ่น
| ส่วนหนึ่ง | ความหมาย |
| บีเอ็มเอ็กซ์ | ตัวระบุผลิตภัณฑ์สำหรับ ชไนเดอร์ Modicon X80 ซีรีส์ |
| ซีพีเอส | รหัสประเภทสำหรับโมดูลแหล่งจ่ายไฟ |
| 3500 | เฉพาะรุ่น: 3 = อัตรากำลัง 36W, 5 = อินพุตไฟฟ้ากระแสสลับ, 00 = รุ่นมาตรฐาน |
- ภาพรวมผลิตภัณฑ์

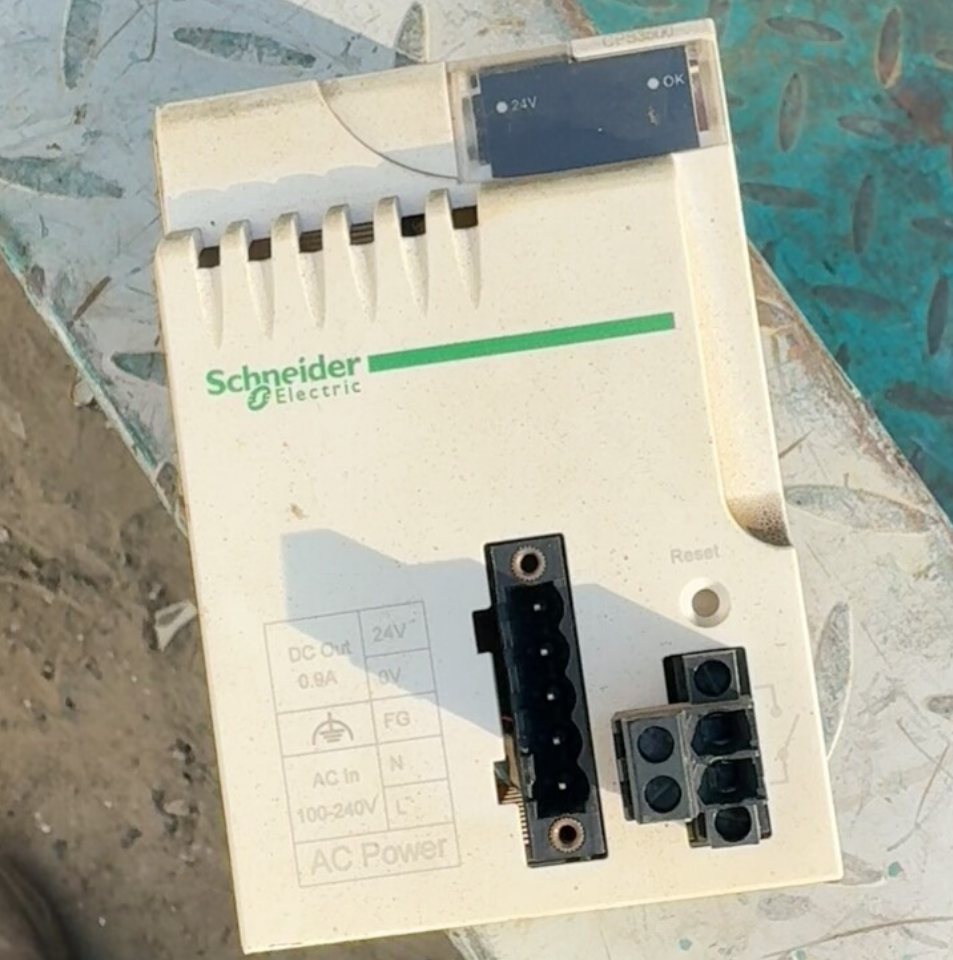

Schneider BMXCPS3500 เป็นโมดูลจ่ายไฟ AC กำลังสูงสำหรับแพลตฟอร์ม Modicon X80, ออกแบบมาโดยเฉพาะสำหรับ Modicon M340 และ M580 Programmable Automation Controller (ป.ป.ช) ชั้นวาง. โดยให้เอาต์พุต DC ที่เสถียรเพื่อจ่ายไฟให้กับแบ็คเพลน, โมดูลอินพุต/เอาท์พุต, ซีพียู, และเซ็นเซอร์ภาคสนาม.
- ข้อมูลจำเพาะทางเทคนิคที่สำคัญ
| พารามิเตอร์ | ค่า |
| แรงดันไฟฟ้าขาเข้า | 100–240V เอซี (ช่วงการดำเนินงาน: 85–264V เอซี) |
| ความถี่อินพุต | 50/60 เฮิรตซ์ (พิสัย: 47–63 เฮิรตซ์) |
| กำลังขับทั้งหมด | 36ว |
| แรงดันขาออก & การจัดสรรพลังงาน | • กระแสตรง 3.3 โวลต์: 15ว (กำลังลอจิกสำหรับโมดูล I/O) |
| • 24V DC (กำลังเซ็นเซอร์): 21.6ว | |
| • 24V DC (กำลังไฟของโมดูล I/O): 31.2ว | |
| กระแสไฟขาออก | • กระแสตรง 3.3 โวลต์: 4.5ก |
| • 24V DC (เซ็นเซอร์): 0.9ก | |
| • 24V DC (ฉัน/โอ): 1.3ก | |
| ประสิทธิภาพ | ทั่วไป 85% |
| การแยกตัว | อินพุต-เอาต์พุต: 3000วีและ |
| เอาท์พุต-เอาท์พุต: 500วีและ | |
| คุณสมบัติการป้องกัน | ฟิวส์ภายใน, การป้องกันการโอเวอร์โหลด, การป้องกันแรงดันไฟฟ้าเกิน, การป้องกันการลัดวงจร |
| การติดตั้ง | แร็คเมาท์ (เข้ากันได้กับแบ็คเพลนซีรีย์ BMXXBP) |
| การป้องกันทางเข้า | IP20 |
| อุณหภูมิในการทำงาน | 0°ซ ถึง +60°ซ |
| อุณหภูมิในการจัดเก็บ | -40°ซ ถึง +85°ซ |
| ขนาด | ขนาดโมดูล X80 มาตรฐาน, ความกว้างประมาณ. 17.5 มม |
- สภาพแวดล้อมการทำงาน & การใช้งาน
- ระบบอัตโนมัติทางอุตสาหกรรม: ระบบควบคุม PLC ในการผลิต, อุตสาหกรรมกระบวนการ, โครงสร้างพื้นฐาน, ฯลฯ.
- สภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง: ทนต่อช่วงอุณหภูมิที่กว้าง, ความผันผวนของแรงดันไฟฟ้า, และการรบกวนทางแม่เหล็กไฟฟ้า.
- ระบบ PLC ขนาดกลางถึงใหญ่: จ่ายพลังงานที่เสถียรสำหรับการกำหนดค่าหลายโมดูล, รองรับการขยาย I/O และงานควบคุมที่ซับซ้อน.
- การปรับใช้ทั่วโลก: การออกแบบแรงดันไฟฟ้าอินพุตกว้างเข้ากันได้กับมาตรฐานโครงข่ายไฟฟ้าทั่วโลก.
- โมเดลทดแทน & การเปรียบเทียบซีรี่ส์
รายการรุ่นที่สมบูรณ์ของโมดูลพาวเวอร์ซัพพลาย X80 ซีรีส์
| แบบอย่าง | ประเภทอินพุต | แรงดันไฟฟ้าขาเข้า | กำลังทั้งหมด | คุณสมบัติ |
| บีเอ็มเอ็กซ์ซีพีเอส2000 | ดี.ซี | 24ในดีซี | 16.8ว | แหล่งจ่ายไฟ DC พื้นฐาน |
| บีเอ็มเอ็กซ์ซีพีเอส2010 | ดี.ซี | 24ในดีซี | 16.8ว | แหล่งจ่ายไฟ DC ที่ได้รับการปรับปรุง |
| BMXCPS3020 | ดี.ซี | 24-48V กระแสตรง | 31.2ว | แหล่งจ่ายไฟ DC ช่วงกว้าง |
| บีเอ็มเอ็กซ์ซีพีเอส3500 | เครื่องปรับอากาศ | 100–240V เอซี | 36ว | แหล่งจ่ายไฟ AC มาตรฐาน (ผลิตภัณฑ์นี้) |
| BMXCPS4002H | เครื่องปรับอากาศ | 100–240V เอซี | 40ว | แหล่งจ่ายไฟ AC กำลังสูงสำหรับสภาพแวดล้อมที่รุนแรง |
การทดแทน & ข้อมูลความเข้ากันได้
ทดแทนโดยตรง: BMXCPS3500 สามารถแทนที่โมดูลจ่ายไฟซีรีส์ M340 รุ่นเก่าได้.
ชั้นวางที่เข้ากันได้: BMXXBP0600, BMXXBP0800, BMXXBP1200, และแบ็คเพลนซีรีส์ X80 อื่นๆ.
เข้ากันไม่ได้: แบ็คเพลนซีรีย์ BMEXBP (เฉพาะสำหรับแพลตฟอร์ม EcoStruxure Control Expert).
- รหัสการสั่งซื้ออย่างเป็นทางการ & เอกสารประกอบ
รหัสการสั่งซื้ออย่างเป็นทางการ: บีเอ็มเอ็กซ์ซีพีเอส3500 (เวอร์ชันมาตรฐานที่ไม่มีส่วนต่อท้าย)
คู่มืออย่างเป็นทางการ: ชไนเดอร์ อิเล็คทริค SQD-BMXCPS3500.PDF
การรับรอง: ซีอี, อาร์ซีเอ็ม, กองทัพเรือพ่อค้า, ซีเอสเอ, อีเอซี, แอล; สอดคล้องกับ EN 61131-2, ใน 61000-6-4, ฯลฯ.
- คำแนะนำการใช้งานทางวิศวกรรม
- หมายเหตุการติดตั้ง
ติดตั้งโมดูลแหล่งจ่ายไฟที่ด้านซ้ายสุดของชั้นวาง (ตำแหน่งที่แนะนำ).
ปล่อยให้มีเนื้อที่เพียงพอสำหรับกระจายความร้อน; หลีกเลี่ยงตำแหน่งที่อยู่ติดกันกับโมดูลกำลังสูง.
ใช้สายเคเบิลหุ้มฉนวนสำหรับไฟเข้าเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า.
- มาตรฐานการเดินสายไฟ
เชื่อมต่อสดอย่างถูกต้อง (ล), เป็นกลาง (เอ็น), และแผ่นดินคุ้มครอง (วิชาพลศึกษา) สายไฟ.
แยกกำลังเซ็นเซอร์และขั้วต่อกำลังไฟ I/O เพื่อหลีกเลี่ยงการเชื่อมต่อข้าม.
โหลดกระแสสูงควรได้รับพลังงานโดยตรงจากแหล่งภายนอกเพื่อลดโหลดโมดูล.
- แนวทางการคัดเลือก
เลือกแหล่งจ่ายไฟที่เหมาะสมตามความต้องการพลังงานทั้งหมดของระบบ, ด้วยอัตรากำไรขั้นต้น 20–30%.
พิจารณาคุณภาพไฟฟ้านอกสถานที่; ติดตั้งอุปกรณ์ป้องกันไฟกระชากและตัวกรองหากจำเป็น.
Schneider BMXCPS3500 มีความน่าเชื่อถือสูง, โมดูลจ่ายไฟอุตสาหกรรมประสิทธิภาพสูงที่ให้โซลูชันพลังงานที่สมบูรณ์แบบสำหรับแพลตฟอร์ม Modicon X80. แรงดันไฟฟ้าอินพุตกว้าง, เอาต์พุตหลายช่องสัญญาณ, และการป้องกันที่ครอบคลุมทำให้เป็นตัวเลือกที่เหมาะสำหรับระบบ PLC ขนาดกลางถึงขนาดใหญ่. หากคุณต้องการยืนยัน BMXCP53500, โปรดยืนยันหมายเลขรุ่นที่ถูกต้องหรือติดต่อฝ่ายสนับสนุนด้านเทคนิคของ Schneider Electric เพื่อขอข้อมูลเพิ่มเติม.
BMXCPS3500 เป็นแหล่งจ่ายไฟสลับ AC/DC แบบแยก
ที่ให้พลังงาน DC หลายช่องสัญญาณ 3.3V และ 24V ที่เสถียรสำหรับชั้นวาง PLC M340/M580. โดยมีการดำเนินงานหลักประกอบด้วย 5 ขั้นตอน:
- การประมวลผลอินพุต (AC → DC ไฟฟ้าแรงสูง)
ป้อนข้อมูล: 100–240V เอซี (50/60 เฮิรตซ์)
การกรองอีเอ็มไอ: ยับยั้งไฟกระชากของกริดและการรบกวนความถี่สูง
สะพานวงจรเรียงกระแส: แปลงไฟฟ้ากระแสสลับเป็นไฟฟ้ากระแสตรงแรงสูงแบบเร้าใจ (ประมาณ. 310ในดีซี)
การกรองแบบคาปาซิทีฟ: ปรับให้เรียบเป็น DC ไฟฟ้าแรงสูงที่เสถียร
- การแปลง DC/DC ความถี่สูง (เวทีหลัก)
ตัวควบคุม PWM ขับเคลื่อนการสลับความถี่สูง MOSFET (สิบกิโลเฮิร์ตซ์)
หม้อแปลงความถี่สูง:
ให้การแยกไฟฟ้าอินพุต-เอาต์พุต (3000วีและ)
แปลงไฟฟ้ากระแสตรงแรงสูงให้เป็นพัลส์ความถี่สูงแรงดันต่ำแบบหลายช่องสัญญาณ
- การแก้ไขเอาต์พุต & การกรอง
พัลส์ความถี่สูงทุติยภูมิ → ไดโอดชอตกี / การแก้ไขแบบซิงโครนัส → DC
การกรอง LC: ทำให้ระลอกคลื่นเรียบเพื่อให้เกิดความสะอาด, แรงดันไฟฟ้าที่มั่นคง
- เอาต์พุตควบคุมหลายช่องสัญญาณ (เอกลักษณ์เฉพาะของ BMXCPS3500)
3.3ในดีซี / 4.5ก: ขับเคลื่อนซีพียู, รถบัสแบ็คเพลน, และตรรกะ I/O
24ในดีซี / 1.3ก: กำลังไฟหลักสำหรับโมดูล I/O แร็ค
24ในดีซี / 0.9ก: พลังเซ็นเซอร์เฉพาะ (โดดเดี่ยว, การจำกัดกระแสอิสระ)
- ระเบียบวงปิด + กลไกการป้องกัน
- การควบคุมแรงดันไฟฟ้า
แรงดันไฟฟ้าเอาท์พุตสุ่มตัวอย่างโดยการแบ่งแรงดันไฟฟ้า → เปรียบเทียบกับการอ้างอิงภายใน
รอบการทำงานของ PWM ปรับแบบไดนามิกเพื่อรักษาแรงดันเอาต์พุตให้คงที่
- การป้องกันที่ครอบคลุมแบบบูรณาการ
แรงดันไฟฟ้าเกิน / การป้องกันแรงดันตก (อินพุตและเอาต์พุต)
โอเวอร์โหลด / ป้องกันการลัดวงจร (การจำกัดกระแสต่อช่องสัญญาณ, การกู้คืนอาการสะอึก)
การป้องกันอุณหภูมิเกิน (การลดหรือปิดเครื่องที่อุณหภูมิเกิน)
ฟิวส์ภายใน
- สถานะ & เตือน
แผงด้านหน้า READY LED: เปิดอยู่ในการทำงานปกติ, กระพริบในสภาพความผิดปกติ
รีเลย์สัญญาณเตือนแบบพาสซีฟ:
ปกติ: ปิดรายชื่อแล้ว
การสูญเสียพลังงาน / ความผิดพลาด / เกินอุณหภูมิ: รายชื่อติดต่อเปิดอยู่ (สามารถเชื่อมต่อกับ PLC หรือสัญญาณเตือนภาพและเสียงได้)
ปุ่มรีเซ็ต: รีสตาร์ทแร็คด้วยตนเองและรีเซ็ตข้อผิดพลาด
- หลักการทำงานโดยรวม (สรุป)
ไฟ AC หลัก → การแก้ไข & การกรอง → การสลับแยกความถี่สูง → การแก้ไขหลายช่องสัญญาณ & การกรอง → การควบคุมวงปิด → การกระจายไปยัง CPU / ฉัน/โอ / เซ็นเซอร์ผ่านแบ็คเพลน, พร้อมการป้องกันและการตรวจสอบสถานะอย่างเต็มรูปแบบ.
- ลำดับการใช้งานทั่วไป
- เปิดเครื่อง → การกรองอินพุตและการแก้ไข
- การเริ่มต้นวงจรควบคุม → PWM เริ่มทำงาน
- เอาท์พุตจะค่อยๆ สร้าง → ล็อคการควบคุมเข้า
- ไฟ LED READY สว่างขึ้น → รีเลย์สัญญาณเตือนเปิดทำงาน → เปิดใช้งานการสตาร์ท CPU
- ความผิดพลาด (กระแสเกิน / เกินอุณหภูมิ / การสูญเสียพลังงาน) → เอาท์พุตจะปิดทันที → รีเลย์สัญญาณเตือนไม่ทำงาน → ตัวบ่งชี้ความผิดปกติ
