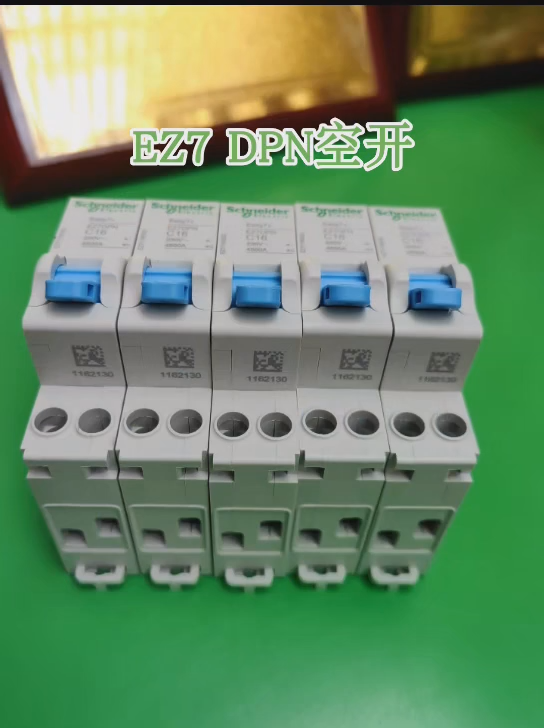

ชไนเดอร์ EZ7DPN-C16 เซอร์กิตเบรกเกอร์ (EZ711603G)

ยี่ห้อ: ชไนเดอร์ อิเล็คทริค

ชุด: ง่าย 7 (ประเภทโครงการ/ซีรีส์ EZ7)

หมายเลขคำสั่งซื้อ: EZ711603G

แบบอย่าง: EZ7DPN 4.5kA 1P+N C16A

การกำหนดค่าเสา: 1พี+เอ็น (สายเฟส + ลวดเป็นกลาง)

จัดอันดับปัจจุบัน: 16ก

ลักษณะการเดินทาง: ประเภทซี (ประเภทการป้องกันการกระจาย)

ทำลายความจุ: 4.5ที่

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 230VAC

ความถี่: 50/60เฮิรตซ์

ขนาด: กว้างประมาณ 18 มม (ความกว้างมาตรฐานต่อเสา)

การตีความแบบจำลอง

นี่7: ง่าย 7 ชุด

ดีพีเอ็น: 1โครงสร้าง P+N (ควบคุมสายเฟสและสายนิวทรัลพร้อมกัน)

ค: ลักษณะการเดินทาง (Type C เหมาะสำหรับการป้องกันการกระจาย)

16: จัดอันดับปัจจุบันของ 16 แอมแปร์

ช: ตัวระบุส่วนต่อท้ายชุดผลิตภัณฑ์

คุณสมบัติการใช้งาน

1. การป้องกันการโอเวอร์โหลด: เมื่อกระแสวงจรเกิน 16A, ที่ เบรกเกอร์ จะสะดุดภายในเวลาที่กำหนดเพื่อป้องกันสายไฟและอุปกรณ์.
2. การป้องกันการลัดวงจร: อย่างรวดเร็ว (ในหน่วยมิลลิวินาที) ตัดวงจรเมื่อเกิดไฟฟ้าลัดวงจร, ด้วยความสามารถในการทำลาย 4.5kA.
3. การตัดการเชื่อมต่อของสายเฟสและสายนิวทรัลพร้อมกัน: ช่วยเพิ่มความปลอดภัยทางไฟฟ้าและป้องกันไฟฟ้าช็อตโดยไม่ตั้งใจ.
4. ลักษณะการเดินทาง Type C: กระแสไฟลัดวงจรคือ 5-10 คูณด้วยกระแสไฟที่กำหนด (80-160ก), เหมาะสำหรับการป้องกันการกระจายแบบทั่วไป.

สถานการณ์การใช้งาน

กล่องกระจายที่อยู่อาศัย: การป้องกันวงจรไฟส่องสว่างและวงจรเต้ารับ.

อาคารพาณิชย์: การจำหน่ายไฟฟ้าปลายทางในสำนักงาน, ร้านค้า, และสถานที่อื่นๆ.

อุปกรณ์อุตสาหกรรม: การป้องกันอุปกรณ์จ่ายไฟแบบเฟสเดียว.

ระบบจำหน่ายทั่วไป: การป้องกันการกระจายพลังงานเทอร์มินัลสำหรับอุตสาหกรรม, ทางการค้า, และการใช้งานโยธาต่ำกว่า 400V.

ข้อมูลจำเพาะทางเทคนิคโดยละเอียด

หมายเหตุการใช้งาน

1. ตรวจสอบให้แน่ใจว่าได้ถอดแหล่งจ่ายไฟออกก่อนการติดตั้ง, และยืนยันไม่มีแรงดันไฟฟ้าในวงจรโดยใช้อุปกรณ์ตรวจจับแรงดันไฟฟ้าระดับมืออาชีพ.
2. ใช้ภายใต้แรงดันไฟฟ้าที่กำหนดเท่านั้น (230VAC).
3. ตรวจสอบให้แน่ใจว่าสายไฟมีความปลอดภัยเพื่อหลีกเลี่ยงความร้อนสูงเกินไปที่เกิดจากการเชื่อมต่อที่หลวม.
4. ตรวจสอบสถานะเซอร์กิตเบรกเกอร์เป็นประจำเพื่อให้แน่ใจว่าการทำงานถูกต้อง.

ชไนเดอร์ EZ7DPN-C16 (EZ711603G) เป็นเซอร์กิตเบรกเกอร์ขนาดเล็ก 1P+N ราคาประหยัดพร้อมฟังก์ชันป้องกันการโอเวอร์โหลดและป้องกันการลัดวงจรที่เชื่อถือได้, เหมาะสำหรับระบบจำหน่ายแบบเฟสเดียวในที่พักอาศัย, ทางการค้า, และการตั้งค่าอุตสาหกรรม. คุณลักษณะทริป Type C ทำให้เหมาะอย่างยิ่งสำหรับการปกป้องโหลดทั่วไป เช่น ไฟส่องสว่างและปลั๊กไฟ, ในขณะที่ความสามารถในการทำลายกระแสไฟ 4.5kA นั้นเพียงพอที่จะรับมือกับข้อผิดพลาดจากการลัดวงจรในครัวเรือนทั่วไปและสภาพแวดล้อมเชิงพาณิชย์ขนาดเล็ก.

ข้อมูลจำเพาะการติดตั้งสำหรับเซอร์กิตเบรกเกอร์ Schneider EZ7DPN-C16 (EZ711603G)

1. การเตรียมความปลอดภัย
2. การตัดการเชื่อมต่อไฟฟ้า: ถอดแหล่งจ่ายไฟอัปสตรีมก่อนการติดตั้ง, และยืนยันไม่มีแรงดันไฟฟ้าในวงจรโดยใช้อุปกรณ์ตรวจจับแรงดันไฟฟ้าระดับมืออาชีพ.
3. การติดตั้งอย่างมืออาชีพ: จะต้องติดตั้งโดยช่างไฟฟ้าที่มีคุณสมบัติตามมาตรฐานความปลอดภัยทางไฟฟ้า (NFPA 70E, กิกะไบต์ 50149, ฯลฯ).
4. อุปกรณ์ป้องกันส่วนบุคคล (ชุดป้องกันส่วนบุคคล): สวมถุงมือฉนวน, แว่นตานิรภัย, และอุปกรณ์ป้องกันส่วนบุคคลอื่นๆ.
5. สภาพแวดล้อมการติดตั้ง:

แห้ง, สภาพแวดล้อมที่มีการระบายอากาศที่ดีปราศจากก๊าซที่มีฤทธิ์กัดกร่อน.

อุณหภูมิแวดล้อม: -5℃ ~ 40 ℃, ความชื้นสัมพัทธ์ ≤90% (ที่ 25 ℃).

หลีกเลี่ยงการสั่นสะเทือน, อุณหภูมิสูง, หรือสถานที่ที่มีความชื้น.

1. ขั้นตอนการติดตั้ง
2. การติดตั้งราง DIN (หากไม่ได้ติดตั้งไว้ล่วงหน้าในกล่องกระจายสินค้า)

ใช้ราง DIN มาตรฐาน 35 มม, รับประกันความเรียบของราง ≤2มม./ม.

ยึดรางเข้ากับฐานกล่องกระจายด้วยสกรู M4, ระยะห่าง ≤300มม.

รางจะต้องต่อสายดินอย่างน่าเชื่อถือ (เชื่อมต่อกับแถบกราวด์กล่องกระจายด้วยสายดินสีเหลืองเขียว).

2. การติดตั้งเซอร์กิตเบรกเกอร์

การติดตั้งแนวตั้ง (ที่แนะนำ): มือจับหงายขึ้น, มุมเอียงไม่เกิน 5°.

การติดตั้งแนวนอน (กรณีพิเศษ): ตรวจสอบให้แน่ใจว่าการทำงานมีความยืดหยุ่นและทิศทางการปิดเป็นไปตามเครื่องหมาย.

การดำเนินงานเฉพาะ:

1. จัดตำแหน่งหัวเข็มขัดที่ด้านหลังของเซอร์กิตเบรกเกอร์ให้ตรงกับขอบด้านบนของราง DIN.
2. กดเซอร์กิตเบรกเกอร์ลงจนกระทั่ง “คลิก” ได้ยินเสียง, แสดงว่ามันถูกยึดเข้ากับรางอย่างแน่นหนา.

III. ข้อมูลจำเพาะของสายไฟ

1. หลักการเดินสายไฟ

“ติดอันดับ, ด้านล่างออก”: ขั้วต่อด้านบนสำหรับสายไฟเข้า, ขั้วต่อด้านล่างสำหรับโหลดสายไฟขาออก.

“เป็นกลางทางซ้าย, เฟสทางด้านขวา”: เมื่อหันหน้าไปทางด้านหน้าของเซอร์กิตเบรกเกอร์, เชื่อมต่อสายกลาง (เอ็น) ไปยังขั้วซ้ายและสายเฟส (ล) ไปยังเทอร์มินัลด้านขวา.

ความแตกต่างที่เข้มงวด: ขั้ว N ของเซอร์กิตเบรกเกอร์ 1P+N ไม่มีฟังก์ชันการป้องกัน; ห้ามเชื่อมต่อย้อนกลับของเฟสและสายกลางโดยเด็ดขาด.

2. ขั้นตอนการเชื่อมต่อเทอร์มินัล
3. ปอกฉนวนสายไฟ (ประมาณ 10-12 มม) โดยไม่ทำให้ตัวนำเสียหาย.
4. ใส่สายไฟเข้าไปในขั้วต่อที่เกี่ยวข้อง (L สำหรับสายเฟส, N สำหรับสายนิวทรัล).
5. ขั้นแรกให้ขันสกรูขั้วต่อให้แน่นด้วยมือจนกระทั่งสายไฟยึดแน่น, แล้วขันให้แน่นด้วยประแจทอร์คตามที่กำหนด.

เครื่องหมายเทอร์มินัล:

ล (หรือไม่ทำเครื่องหมาย): เชื่อมต่อกับสายเฟส (ลวดสด).

เอ็น: เชื่อมต่อกับสายไฟที่เป็นกลาง.

1. พารามิเตอร์ทางเทคนิคและข้อกำหนดการติดตั้ง

1. ข้อควรระวังในการติดตั้ง
2. ข้อห้ามที่สำคัญ

การติดตั้งแบบกลับด้านที่ต้องห้าม: ไม่อนุญาตให้ติดตั้งแบบกลับหัว.

การเชื่อมต่อย้อนกลับที่ต้องห้าม: ห้ามเชื่อมต่อขั้ว N และ L ไม่ถูกต้อง; มิฉะนั้น, เบรกเกอร์จะไม่สะดุดในกรณีเกิดการรั่ว.

ห้ามเชื่อมต่อแบบขนานด้วยสายนิวทรัล: เมื่อมีการติดตั้งเซอร์กิตเบรกเกอร์กระแสตกค้างหลายตัวเคียงข้างกัน, ห้ามเชื่อมต่อแบบขนานของสายไฟที่เป็นกลางโดยเด็ดขาด.

2. ข้อกำหนดในการกวาดล้าง

ระยะห่างแนวนอนจากอุปกรณ์ที่อยู่ติดกัน≥200มม, ระยะทางแนวตั้ง≥150มม. เพื่อการใช้งานและบำรุงรักษาง่าย.

ระยะห่างระหว่างอุปกรณ์ไฟฟ้าแรงสูงและแรงดันต่ำในกล่องกระจาย ≥50มม. เพื่อลดการรบกวน.

3. จุดเดินสายไฟ

ตรวจสอบให้แน่ใจว่าการเชื่อมต่อขั้วต่อมีความปลอดภัยเพื่อหลีกเลี่ยงความร้อนสูงเกินไปที่ส่งผลต่อประสิทธิภาพการป้องกัน.

ใช้ไขควงปากแฉกชนิด PZ (ที่แนะนำ) เพื่อป้องกันด้ายหลุด.

อย่ากดฉนวนสายไฟเข้ากับขั้วต่อเพื่อให้แน่ใจว่ามีระยะห่างจากไฟฟ้า.

1. การตรวจสอบหลังการติดตั้ง
2. การทดสอบฉนวน: ตรวจสอบฉนวนวงจรด้วยเครื่องทดสอบความต้านทานฉนวน (≥0.5MΩ).
3. การทดสอบฟังก์ชัน:

ปิดและเปิดเบรกเกอร์ด้วยตนเอง 3 ครั้งเพื่อยืนยันการทำงานที่ยืดหยุ่น.

ดำเนินการจำลองการทดสอบการโอเวอร์โหลดและการลัดวงจรหากสภาวะเอื้ออำนวย (ดำเนินการโดยมืออาชีพ).

3. การทำเครื่องหมาย: ติดป้ายวัตถุประสงค์ของวงจรบนเบรกเกอร์หรือกล่องจ่ายไฟเพื่อให้บำรุงรักษาง่าย.

ปกเกล้าเจ้าอยู่หัว. คำแนะนำในการบำรุงรักษา

ตรวจสอบความแน่นของการเชื่อมต่อของเซอร์กิตเบรกเกอร์เป็นประจำ, โดยเฉพาะหลังจากใช้งานเป็นเวลานาน.

รักษาพื้นผิวเซอร์กิตเบรกเกอร์ให้สะอาดเพื่อหลีกเลี่ยงการสะสมของฝุ่นที่ส่งผลต่อการกระจายความร้อน.

หากเบรกเกอร์สะดุดบ่อยครั้ง, แก้ไขข้อผิดพลาดก่อนแทนที่จะรีเซ็ตซ้ำๆ.

กุญแจสำคัญในการติดตั้งเบรกเกอร์ Schneider EZ7DPN-C16 อยู่ที่: การตัดไฟอย่างปลอดภัย, การติดตั้งที่ถูกต้อง (แนวตั้งหรือแนวนอน), สายไฟที่ได้มาตรฐาน (“ติดอันดับ, ด้านล่างออก”; “เป็นกลางทางซ้าย, เฟสทางด้านขวา”), และการยึดที่เชื่อถือได้บนราง DIN 35 มม. พร้อมสายดินที่เหมาะสม. หลังการติดตั้ง, ทำการทดสอบการทำงานเพื่อให้มั่นใจถึงประสิทธิภาพการป้องกันตามปกติ.
