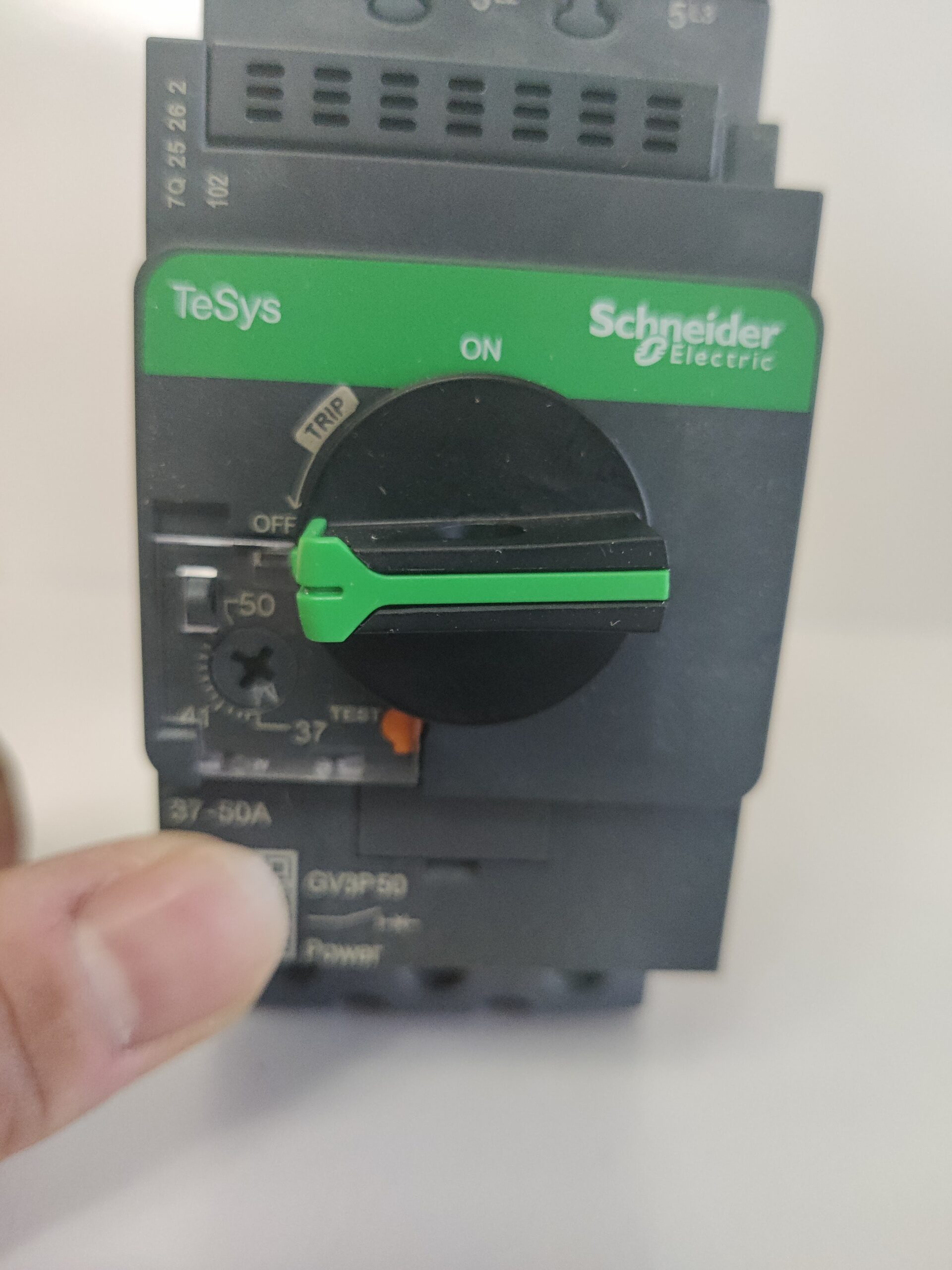

ชไนเดอร์ GV3P50 มอเตอร์เซอร์กิตเบรกเกอร์

The Schneider GV3P50 motor circuit breaker is an ideal choice for protecting 22kW three-phase motors. มีการสะดุดแม่เหล็กความร้อน, ช่วงกระแสที่ปรับได้ 37–50A, พิกัดการป้องกันน้ำเข้า 100kA และ IP20, it is widely deployed in industrial automation, fluid conveyance, building facilities and other sectors. Key points: match breaker rating to motor power and operating conditions; avoid non-recommended applications including DC circuits, high-frequency starting and high-altitude environments. Combined with contactors and auxiliary contacts, it forms a complete motor protection and control system.

1. Core Technical Specification Table

III. Full GV3P Series Model List

1. Alternative Cross Reference (โมเดลทดแทน)
2. In-house Schneider Replacement

2. การเทียบเท่าข้ามแบรนด์

1. สภาพแวดล้อมการใช้งาน & Field Cases
2. การใช้งานที่แนะนำ

ระบบอัตโนมัติทางอุตสาหกรรม: โอเวอร์โหลด & short-circuit protection for 3-phase asynchronous pumps, fans and compressors

การผลิต: Production line motor control & machine tool protection

การไฟฟ้าอาคาร: Central air-conditioning & fire-fighting pump control

ภาคพลังงาน: Front-end protection for small generator sets and inverters

โครงสร้างพื้นฐาน: Wastewater treatment equipment & bulk material conveying systems

2. แอปพลิเคชันที่ไม่แนะนำ

DC Circuits: Designed exclusively for AC; abnormal tripping characteristics under DC supply

Ultra-Frequent Cycling: Not applicable for >30 starts per hour (accelerates trip unit aging)

High Altitude: Derating mandatory above 2000m elevation

Corrosive Atmosphere: No anti-corrosion coating; unsuitable for strong acid/alkali surroundings

3. กรณีการใช้งานทั่วไป

กรณี 1: Fan System Protection for Food Processing Plant

อุปกรณ์: 3×22kW centrifugal fans, 380โวลต์/50เฮิร์ต

สารละลาย: GV3P50 + LC1D65 contactor combination

ผลลัพธ์: ป้องกันการโอเวอร์โหลดถึงสามเท่า, ลัดวงจร & การสูญเสียเฟส; equipment failure rate reduced by 40%

กรณี 2: Submersible Sewage Pump Control at Wastewater Plant

อุปกรณ์: 4×22kW submersible sewage pumps, 380โวลต์/50เฮิร์ต

สารละลาย: GV3P50 + ผู้ติดต่อเสริม + PLC interlock control

ผลลัพธ์: Full motor protection plus remote monitoring, lower maintenance expense

1. การปฏิบัติตามข้อกำหนดการขนส่งทางอากาศ & การรับรองซีอี
2. การปฏิบัติตามข้อกำหนดการขนส่งทางอากาศ

UN38.3: ไม่จำเป็น; no built-in lithium battery or supercapacitor inside

Shipping Class: General commodity without special transport restriction

การบรรจุ: Standard industrial carton to avoid transit damage

Shipping Document: Copy of CE certificate + RoHS compliance declaration available

2. CE Certification Details

มาตรฐานที่ใช้บังคับ: ไออีซี 60947-2 (LV switchgear) & ไออีซี 60947-4-1 (motor control equipment)

Valid Region: European Economic Area (เขตเศรษฐกิจยุโรป) & global territories accepting CE marking

Validity: Permanently valid complying with current normative requirements

สอบถามรายละเอียดเพิ่มเติม: Check Schneider official website product page or certification database

ปกเกล้าเจ้าอยู่หัว. การแก้ไขปัญหาข้อผิดพลาดทั่วไป

8. Sizing Guidelines & กฎการเลือกด่วน

Quick Selection Formula Summary

> GV3P series 3-pole thermal-magnetic breakers;

> Suffix number denotes upper current limit;

> 40 = 25–40A, 50 =37–50A, 65 max at 65A;

> Power matching rule: 40 for 18.5kW, 50 for 22kW, 65 for 30kW.

กฎด่วน

1. การจับคู่ปัจจุบัน: Motor rated current ×1.1 ≤ breaker setting ≤ motor rated current ×1.3
2. Power Reference: ที่ 400V, GV3P50 matches 22kW motor (~44A nominal)
3. Accessory Option: ติดต่อช่วย: GV3AE11 (1NO+1NC) / GV3AE20 (2เลขที่)
4. ระยะห่างในการติดตั้ง: DIN rail install; ≥10mm clearance for heat dissipation, away from heat-generating devices
5. การติดตั้ง & คำแนะนำการเดินสายไฟ
6. ขั้นตอนการติดตั้ง

Confirm standard 35mm DIN rail

Snap breaker firmly onto rail

Incoming power: top-feed or bottom-feed acceptable

Motor cable connection: terminal tightening torque 2.5Nm recommended

2. ข้อกำหนดสายไฟ

Wire cross-section range: 1.5mm² min ~35mm² max

เทอร์มินัล: EverLink BTR screw terminal compatible with copper/aluminum conductors

Phase marking: R/S/T corresponds to L1/L2/L3; no neutral connection (3P without N pole)

3. EMC Protection

Maintain ≥50mm clearance between breaker and contactors

Separate control wiring from power cables to avoid cross-interference

Install EMC filter if needed for EMI suppression

Full Application Overview for Schneider GV3P50 Motor Circuit Breaker

1. สรุปแอปพลิเคชันหลัก

Schneider GV3P50 is a 3-pole thermal-magnetic motor circuit breaker with adjustable trip 37–50A, rated for 22kW three-phase asynchronous motors @400V. Its core functions: มอเตอร์โอเวอร์โหลด, ลัดวงจร & phase-loss protection plus manual switching, widely used in below industries:

1. Detailed Application Classification
2. ระบบอัตโนมัติทางอุตสาหกรรม & การผลิต

2. Fluid Conveyance Systems

3. อาคาร & โครงสร้างพื้นฐานของเทศบาล

4. Other Industrial Sectors

III. แอปพลิเคชันที่ไม่แนะนำ (คู่มือการหลีกเลี่ยง)

1. Detailed Field Application Cases

Case1: 22kW Fan Protection in Food Factory

Setup: 3×22kW centrifugal fans 380V/50Hz, independent control per unit

โครงการ: GV3P50 + LC1D65 contactor + GV3AE11 auxiliary contact

ตรรกะ: Manual/Auto switch; auto stop & alarm upon overload

ผลลัพธ์: Triple protection realized; failure rate -40%, maintenance cost -30%

Case2: Submersible Sewage Pump Control at WWTP

Setup: 4×22kW submersible sewage pumps 380V/50Hz, alternating operation

โครงการ: GV3P50 + PLC interlock + level transducer

เงื่อนไข: Humid environment, 10~15 starts/hour frequent cycling

ผลลัพธ์: Anti-stall burnout + remote auto-switching, ปรับปรุงความน่าเชื่อถือของระบบ

Case3: Central Air-conditioning for Shopping Mall

Setup: 3×22kW chilled water pumps with VFD control 380V/50Hz

โครงการ: GV3P50 + อินเวอร์เตอร์ + temperature sensor

คุณสมบัติ: Speed auto-adjust by return water temp; coordinated protection by inverter + breaker under overload

ผลลัพธ์: ≥30% energy saving, service life doubled, superior system stability

1. Recommended Matching Components & เคล็ดลับการเลือก
2. Recommended Matching List

2. Sizing Rules
3. Power Match: 22กิโลวัตต์ (~44A @400V) optimally paired with GV3P50 (37–50A)
4. Trip Setting: Motor rated current ×1.1 ≤ breaker setting ≤ motor rated current ×1.3
5. Mount Clearance: ≥50mm gap to adjacent contactors; ≥10mm free space for heat dissipation
6. Wiring Torque: Cable terminal tightening torque fixed at 2.5Nm
7. Ambient Derate: ทำลาย 1% rated current per every 1°C rise above +40°C ambient temperature
