| الجزء النموذجي | وصف |
| إن إكس سي | رمز سلسلة المنتج: موصل التيار المتردد من سلسلة CHINT KunLun, استبدال مطور لسلسلة CJX2 التقليدية |
| 65 | تصنيف التشغيل الحالي: 65أ (تحت AC-3, 400V) |
| أ | رمز التكوين: النوع القياسي (لا لاحقة = قياسي; اللاحقة /N = النوع العكسي) |
| لاحقة مشتركة | رمز الجهد لفائف: 220V / 380V / 110V / 24V, على سبيل المثال. NXC-65 220 فولت |
مثال النموذج الكامل:
NXC-65 220 فولت 50 هرتز = موصل التيار المتردد CHINT KunLun 65A, جهد الملف 220 فولت, 50هرتز, التكوين القياسي
رقم الطلب النموذجي: 710010100000281 (NXC-65 220 فولت 50 هرتز, 1لا + 1NC)
- البيانات الفنية الرئيسية
| فئة | تحديد | ملاحظات |
| المعلومات الأساسية | ||
| ماركة / مسلسل | شينت الكهربائية / سلسلة كونلون NXC | هيكل مدمج, الاستبدال المباشر لـ CJX2-65 |
| نوع المنتج | 3-المرحلة AC المقاولين | لبدء المحرك المتكرر & تبديل الدائرة عن بعد |
| معايير الامتثال | جيجابايت/ت 14048.1 / اللجنة الانتخابية المستقلة 60947-1, جيجابايت/ت 14048.4 / اللجنة الانتخابية المستقلة 60947-4-1 | شهادة دولية, آمنة وموثوقة |
| البيانات الكهربائية | ||
| تصنيف التشغيل الحالي (أي) | 65أ (ايه سي-3, 400V) | الاتصال الرئيسي تصنيفها الحالي |
| تصنيف جهد التشغيل (إي) | 380V / 400V (50هرتز) | جهد الشبكة الصناعية القياسية |
| تصنيف الجهد العزل (واجهة المستخدم) | 690V | أقصى تحمل الجهد لنظام العزل |
| الدافع المقدر لتحمل الجهد (امب) | 8كيلو فولت | القدرة على حماية الجهد الزائد |
| التحكم في جهد الملف | اختياري تيار متردد 24 فولت / 36V / 110V / 220V / 380V | يتم اختياره وفقا لنظام التحكم |
| تردد الملف | 50 / 60هرتز | توافق الشبكة العالمية |
| تردد التشغيل المقدر | 1200 دورات / ساعة (ايه سي-3) | قدرة تشغيل متكررة عالية |
| كسر القدرة | 10× التيار المقنن | القدرة على تحمل ماس كهربائى |
| تكوين الاتصال | ||
| جهات الاتصال الرئيسية | 3لا (3-القطب مفتوح عادة) | معيار لدائرة الطاقة الرئيسية |
| جهات الاتصال المساعدة | 1لا + 1نورث كارولاينا | قابلة للتوسيع عند الطلب |
| تصنيف الاتصال المساعد | 5أ / 220الخامس و | لدوائر إشارة التحكم |
| الخصائص البدنية | ||
| أبعاد (العرض × الارتفاع × العمق) | 90مم × 150 مم × 105 مم | مدمج, توفير المساحة |
| وزن | تقريبا. 0.8كجم | خفيفة الوزن لسهولة التركيب |
| تصاعد | سكة DIN القياسية مقاس 35 مم / تركيب المسمار | تصميم سهل الارتداء, تجميع سريع |
| فئة الحماية | IP20 | مناسبة لتركيب الخزانة |
| درجة حرارة التشغيل | -30درجه مئوية ~ +60 درجه مئوية | نطاق درجة حرارة واسع للبيئات القاسية |
| درجة حرارة التخزين | -25درجه مئوية ~ +40 درجه مئوية | مناسبة للنقل & تخزين المستودعات |
| الأداء الكهرومغناطيسي | ||
| قوة الملف | تقريبا. 180فرجينيا (يلتقط) / 25فرجينيا (عقد) | انخفاض استهلاك الطاقة, موفرة للطاقة |
| الجهد التسرب | 30% ~ 70% من الجهد المقنن | انقطاع موثوق |
| النظام الكهرومغناطيسي | التصفيح الأمثل من الفولاذ السيليكوني (32-قطعة أساسية) | إغلاق سلس, ضوضاء منخفضة & خسارة |
| ميزات السلامة | ||
| الشهادات | م, سي سي سي | محلي & الامتثال الدولي |
| انقراض القوس | قمع القوس المغناطيسي متعدد القنوات | أداء كسر عالي |
| وظائف الحماية | التيار الزائد, ارتفاع درجة الحرارة, حماية الجهد المنخفض | معدات شاملة & حماية الدائرة |
- قائمة الملحقات
| ملحق | نموذج | وظيفة | موقف التركيب |
| كتلة الاتصال المساعدة | ايه اكس-3م/20 (2لا), فأكس-3M/02 (2نورث كارولاينا), ايه اكس-3م/11 (1لا + 1NC) | قم بتوسيع جهات الاتصال المساعدة للمنطق المعقد | الجبهة العليا |
| وحدة تأخير الوقت | F5-08 (0.1~ 30 ثانية), F5-11 (0.1~ 180s) | على التأخير / السيطرة على خارج التأخير | قمة |
| قمع الطفرة | ريال 2-220, 2-380 ريال سعودي | قمع ارتفاع الجهد لفائف | قاع |
| التعشيق الميكانيكي | إن إكس سي-إل | منع ماس كهربائى المرحلة لعكس المقاولين (NXC-65/ن) | جانب |
| تصاعد السكك الحديدية | 35مم السكك الحديدية DIN القياسية | التثبيت الثابت | داخل خزانة التحكم |
| غطاء الحماية الطرفية | مجهزة بشكل قياسي | حماية ضد اللمس | رئيسي & المحطات المساعدة |
| مسامير التثبيت | م4 × 12 ملم | تثبيت المسمار | فتحات تثبيت القاعدة |
| دليل التشغيل | الكترونية / نسخة ورقية | تثبيت, التكليف & دليل الصيانة | — |
| موصل لفائف | خياري | الأسلاك لفائف سريعة & استبدال | الجانب الطرفي للملف |
- ما يعادلها عبر العلامات التجارية & استبدال

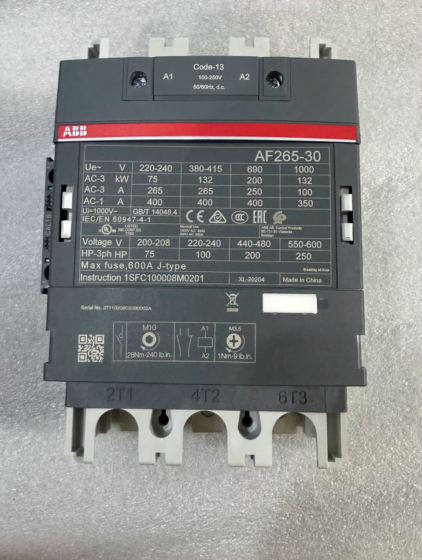

| ماركة | مسلسل | نموذج | التصنيف الحالي | الاختلافات | التوافق البديل |
| شينت | CJX2 | CJX2-6511 | 65أ | الجيل القديم; NXC هو نسخة مطورة بالكامل | الاستبدال الكامل المباشر (نفس حجم التركيب) |
| شنايدر | تيسيس د | LC1D65M7C | 65أ | استيراد العلامة التجارية, تكلفة أعلى, وظائف مماثلة | عالي (التحقق من التركيب & اتصالات مساعدة) |
| سيمنز | 3ر.ت | 3RT2026-1BB40 | 65أ | تصميم وحدات, دعم المبادلة الساخنة | واسطة (بعدا مختلفا & الأسلاك) |
| ايه بي بي | ل | AF65-30-11 | 65أ | لفائف الجهد واسعة, تطبيق عالمي | واسطة (يحتاج إلى تعديل الموقف) |
| ميتسوبيشي | S-N | S-N65 | 65أ | تصميم ياباني مدمج, سعر معتدل | واسطة (تخطيط محطة مختلفة) |
| تشانغشو | CK3 | CK3-65 | 65أ | ما يعادلها المحلية, نفس الأداء | عالي (حجم متوافق تماما & تصاعد) |
- الوظائف الرئيسية & التطبيقات
الوظائف الأساسية
- نظام كهرومغناطيسي عالي الكفاءة: الهيكل الأساسي الأمثل لإغلاق مستقر, انخفاض مستوى الضجيج وانخفاض استهلاك الطاقة.
- قمع القوس موثوق به للغاية: تقنية النفخ المغناطيسي مع قدرة كسر مصنفة 10 × لمزيد من الأمان.
- التوسع المرن: يدعم جهات الاتصال المساعدة, وحدات المؤقت ومثبطات التيار للتحكم المخصص.
- سهلة التركيب: تركيب السكك الحديدية DIN الإضافية للتجميع والصيانة السريعة.
- التكيف مع درجة الحرارة على نطاق واسع: تشغيل مستقر من -30 درجة مئوية إلى +60 درجة مئوية لمختلف البيئات الصناعية.
التطبيقات النموذجية
- التحكم في المحركات: التشغيل/الإيقاف/العكس المتكرر للمحركات غير المتزامنة ثلاثية الطور (تقريبا. 30كيلو واط @ 400 فولت).
- الأتمتة الصناعية: خطوط الإنتاج, الناقلات, المشجعين, مضخات المياه والآلات العامة.
- كهرباء البناء: أنظمة التدفئة والتهوية وتكييف الهواء, مضخات مياه النار, الدوائر المساعدة للمصعد.
- أدوات الآلة: التحكم في المغزل لآلات الطحن, آلات الحفر ومراكز التصنيع الصغيرة.
- توزيع الطاقة: جنبا إلى جنب مع المرحلات الحرارية الزائدة (سلسلة NR2) لبداية الحماية الكاملة للمحرك.
- ملاحظات تكميلية
- ترقية المنتج: تحل سلسلة NXC KunLun محل سلسلة CJX2 التقليدية بالكامل بهيكل ميكانيكي محسّن, الأداء الكهرومغناطيسي وقابلية التوسع.
- إرشادات الاختيار:
حدد التصنيف الحالي وفقًا لقوة المحرك (65يطابق تقريبا. 30محرك كيلوواط).
تأكيد الجهد لفائف (220V / 380V الأكثر شيوعا).
قم بتوسيع جهات الاتصال المساعدة عبر وحدات سلسلة AX إذا كانت نقاط الإشارة غير كافية.
- نصائح الصيانة:
تحقق بانتظام من ارتداء الاتصال; استبدل جهات الاتصال عند حدوث مقاومة اتصال مفرطة.
حافظ على نظافة الموصل من الغبار والرطوبة.
تطبيق التنشيط الدوري (1– 2 مرات شهريا) للمعدات الخاملة على المدى الطويل لمنع رطوبة الملف.
قائمة السلسلة الكاملة لقواطع CHINT
- نظرة عامة على سلسلة المنتجات
| مسلسل | تحديد المواقع | النطاق الحالي | سمات | علاقة الاستبدال |
| إن إكس سي | سلسلة كونلون الرئيسية | 6أ ~ 630 أ | مدمج, وحدات, أداء عالي التكلفة | استبدال كامل لـ CJX2 |
| NC5 | سلسلة ذكية عالية الأداء | 9أ ~ 630 أ | التحكم الذكي, موفرة للطاقة, استقرار عالي | بديل متطور لـ NXC |
| CJX2 | السلسلة التقليدية الكلاسيكية | 9أ ~ 95 أ | نموذج ناضج, فعالة من حيث التكلفة | تم التخلص التدريجي من NXC |
| NXCF | سلسلة مدمجة رفيعة | 9أ ~ 32 أ | رقيقة جدا, توفير المساحة | خزانة صغيرة & تركيب مدمج |
| NC8 | السلسلة الصناعية الثقيلة | 9أ ~ 500A | حياة ميكانيكية عالية, مقاومة قوس قوية | ظروف العمل المتكررة والتوقف |
| إن إكس سي سي | مكثف تبديل المقاولين | 16أ ~ 100 أ | تدفق القمع الحالي, تعويض الطاقة التفاعلية مخصص | التحكم في بنك المكثف |
| NCH8 | أُسرَة & سلسلة البناء | 16أ ~ 63 أ | حجم مصغر, أتمتة البناء | إضاءة, التدفئة والتهوية وتكييف الهواء & السيطرة السكنية |
| CJ40 / CJ20 | سلسلة ثقيلة عالية الطاقة | 100أ ~ 630 أ | تصميم الحمل الثقيل للمحركات الكبيرة | المعدات الصناعية الثقيلة |
- قائمة النماذج الرئيسية لسلسلة NXC KunLun (ايه سي-3 400 فولت)
| التصنيف الحالي | النموذج القياسي | نموذج عكسي | مساعد قياسي. اتصال | قوة المحرك المتطابقة | رقم الطلب. |
| 6أ | إن إكس سي-06م | — | 1لا + 1NC | 0.75كيلوواط | 710010100000276 |
| 9أ | إن إكس سي-09 | إن إكس سي-09/ن | 1لا + 1NC | 1.5كيلوواط | 710010100000277 |
| 12أ | إن إكس سي-12 | إن إكس سي-12/ن | 1لا + 1NC | 2.2كيلوواط | 710010100000278 |
| 18أ | إن إكس سي-18 | إن إكس سي-18/ن | 1لا + 1NC | 3كيلوواط | 710010100000279 |
| 25أ | إن إكس سي-25 | NXC-25/ن | 1لا + 1NC | 5.5كيلوواط | 710010100000280 |
| 32أ | إن إكس سي-32 | إن إكس سي-32/ن | 1لا + 1NC | 7.5كيلوواط | 710010100000281 |
| 40أ | إن إكس سي-40 | إن إكس سي-40/ن | 1لا + 1NC | 11كيلوواط | 710010100000282 |
| 50أ | إن إكس سي-50 | NXC-50/ن | 1لا + 1NC | 15كيلوواط | 710010100000283 |
| 65أ | إن إكس سي-65 | NXC-65/ن | 1لا + 1NC | 30كيلوواط | 710010100000284 |
| 80أ | إن إكس سي-80 | إن إكس سي-80/ن | 1لا + 1NC | 37كيلوواط | 710010100000285 |
| 95أ | إن إكس سي-95 | إن إكس سي-95/ن | 1لا + 1NC | 45كيلوواط | 710010100000286 |
| 100أ | إن إكس سي-100 | NXC-100/ن | 2لا + 2NC | 55كيلوواط | 710010100000287 |
| 120أ | إن إكس سي-120 | NXC-120/ن | 2لا + 2NC | 75كيلوواط | 710010100000288 |
| 160أ | إن إكس سي-160 | NXC-160/ن | 2لا + 2NC | 90كيلوواط | 710010100000289 |
| 200أ | إن إكس سي-200 | NXC-200/ن | 2لا + 2NC | 110كيلوواط | 710010100000290 |
| 250أ | إن إكس سي-250 | NXC-250/ن | 2لا + 2NC | 132كيلوواط | 710010100000291 |
| 315أ | إن إكس سي-315 | NXC-315/ن | 2لا + 2NC | 160كيلوواط | 710010100000292 |
| 400أ | إن إكس سي-400 | NXC-400/ن | 2لا + 2NC | 200كيلوواط | 710010100000293 |
| 500أ | إن إكس سي-500 | NXC-500/ن | 2لا + 2NC | 250كيلوواط | 710010100000294 |
| 630أ | NXC-630A | NXC-630A/N | 2لا + 2NC | 315كيلوواط | 710010100000295 |
- سلسلة NC5 عالية الأداء
القاعدة النموذجية
NC5-[حاضِر][يكتب][الجهد لفائف]
– يكتب: معيار / ه=الاقتصاد / إنهم لا يفهمون / F = عكس
| النطاق الحالي | معيار | ذكي | عكس | ل. اتصال | جهد العزل |
| 9أ ~ 38 أ | NC5-09~38 | NC5NE-09~38 | NC5F-09~38 | 1لا + 1NC | 690V |
| 40أ ~ 100 أ | NC5-40~100 | NC5NE-40~100 | NC5F-40~100 | 1لا + 1NC | 690V |
| 115أ ~ 250 أ | NC5-115~250 | NC5NE-115~250 | NC5F-115~250 | 2لا + 2NC | 1000V |
| 315أ ~ 630 أ | NC5-315~630 | NC5NE-315~630 | NC5F-315~630 | 2لا + 2NC | 1000V |
- سلسلة CJX2 الكلاسيكية
| حاضِر | نموذج | ل. اتصال | محرك متطابق |
| 9أ | CJX2-0910 / 0901 / 0911 | 1لا / 1نورث كارولاينا / 1لا + 1NC | 1.5كيلوواط |
| 12أ | CJX2-1210 / 1201 / 1211 | 1لا / 1نورث كارولاينا / 1لا + 1NC | 2.2كيلوواط |
| 18أ | CJX2-1810 / 1801 / 1811 | 1لا / 1نورث كارولاينا / 1لا + 1NC | 3كيلوواط |
| 25أ | CJX2-2510 / 2501 / 2511 | 1لا / 1نورث كارولاينا / 1لا + 1NC | 5.5كيلوواط |
| 32أ | CJX2-3210 / 3201 / 3211 | 1لا / 1نورث كارولاينا / 1لا + 1NC | 7.5كيلوواط |
| 40أ | CJX2-4010 / 4001 / 4011 | 1لا / 1نورث كارولاينا / 1لا + 1NC | 11كيلوواط |
| 50أ | CJX2-5010 / 5001 / 5011 | 1لا / 1نورث كارولاينا / 1لا + 1NC | 15كيلوواط |
| 65أ | CJX2-6510 / 6501 / 6511 | 1لا / 1نورث كارولاينا / 1لا + 1NC | 30كيلوواط |
| 80أ | CJX2-8010 / 8001 / 8011 | 1لا / 1نورث كارولاينا / 1لا + 1NC | 37كيلوواط |
| 95أ | CJX2-9510 / 9501 / 9511 | 1لا / 1نورث كارولاينا / 1لا + 1NC | 45كيلوواط |
- سلسلة خاصة أخرى
سلسلة NXCF النحيفة
| حاضِر | نموذج | عرض | ل. اتصال |
| 9أ | NXCF-09 | 22.5مم | 1لا + 1NC |
| 12أ | إن إكس سي إف-12 | 22.5مم | 1لا + 1NC |
| 16أ | إن إكس سي إف-16 | 22.5مم | 1لا + 1NC |
| 25أ | إن إكس سي إف-25 | 36مم | 1لا + 1NC |
| 32أ | إن إكس سي إف-32 | 36مم | 1لا + 1NC |
سلسلة NC8 للخدمة الشاقة
| حاضِر | نموذج | البولنديين | الحياة الميكانيكية |
| 9أ ~ 38 أ | NC8-09~38 | 3ص | 10 مليون دورة |
| 40أ ~ 100 أ | NC8-40~100 | 3ص | 10 مليون دورة |
| 115أ ~ 500 أ | NC8-115~500 | 3ف/4ف | 8 مليون دورة |
موصل مكثف NXCC
| حاضِر | نموذج | نوع القمع | تصنيف مكثف |
| 16أ | إن إكس سي سي-16 | المقاوم على التوالي | 10غادر |
| 25أ | إن إكس سي سي-25 | المقاوم على التوالي | 15غادر |
| 32أ | إن إكس سي سي-32 | المقاوم على التوالي | 20غادر |
| 40أ | إن إكس سي سي-40 | المقاوم على التوالي | 25غادر |
| 50أ | إن إكس سي سي-50 | المقاوم على التوالي | 30غادر |
| 63أ | إن إكس سي سي-63 | المقاوم على التوالي | 40غادر |
| 80أ | إن إكس سي سي-80 | المقاوم على التوالي | 50غادر |
| 100أ | إن إكس سي سي-100 | المقاوم على التوالي | 60غادر |
مبنى NCH8 / المقاولين المنزلية
| نموذج | البولنديين | حاضِر | طلب |
| NCH8-16M | 2ص | 16أ | التحكم بالمنزل الذكي |
| NCH8-25M | 2ص | 25أ | التحكم في تكييف الهواء |
| NCH8-32M | 2ص | 32أ | مضخة مياه صغيرة |
| NCH8-40M | 2ص | 40أ | نظام التدفئة الأرضية |
| NCH8-63M | 2ص | 63أ | إضاءة المبنى |
- الملحقات العالمية
| ملحق | نموذج | سلسلة قابلة للتطبيق |
| كتلة الاتصال المساعدة | سلسلة AX-3M | إن إكس سي / NC5 / CJX2 |
| وحدة تأخير الوقت | سلسلة F5 | سلسلة كاملة |
| لفائف تصاعد المكثف | سلسلة SR2 | سلسلة كاملة |
| التعشيق الميكانيكي | إن إكس سي-إل / NC5-IL | عكس المقاولين |
| مرحل الحمل الزائد الحراري | NR2 / سلسلة NR5 | تركيبة حماية المحرك |
| 35مم DIN السكك الحديدية | النوع القياسي | قواطع مثبتة على خزانة كاملة |
- اختيار & دليل الاستبدال
- اختيار السلسلة
مشروع جديد: اعتماد سلسلة NXC KunLun كأولوية.
التحكم الذكي: اختر موصل ذكي NC5NE.
خزانة مدمجة: استخدم NXCF فائق النحافة.
تعويض الطاقة التفاعلية: موصل مكثف NXCC خاص.
- الاختيار الحالي
التصنيف الحالي ≥ تصنيف المحرك الحالي × 1.1 (واجب عادي).
التشغيل المتكرر ≥ تيار المحرك × 1.25.
- الجهد لفائف
مطابقة جهد دائرة التحكم: تيار متردد 220 فولت / الأكثر شيوعًا هو AC380V; سلامة الجهد المنخفض 24 فولت/36 فولت اختياري.
- جهات الاتصال المساعدة
قابلة للتوسيع عبر كتل مساعدة خارجية عندما تكون نقاط الإشارة غير كافية.
يجب أن تعتمد دائرة العكس نوع التعشيق الميكانيكي.
