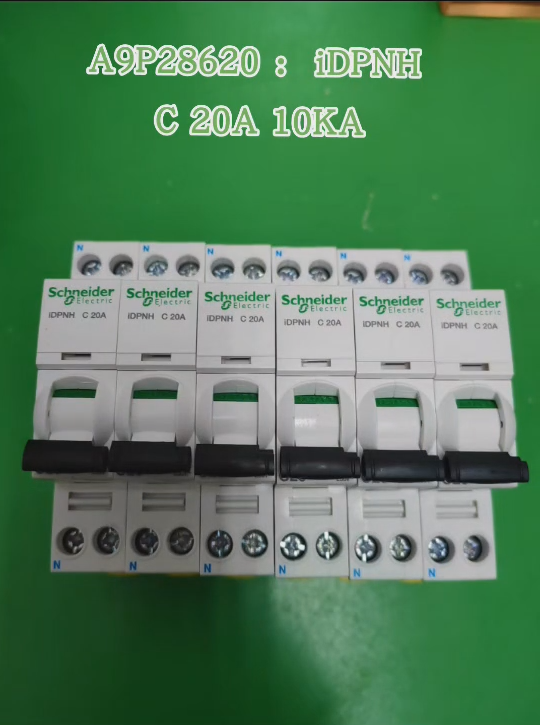

A9P28620 قاطع الدائرة هو قاطع دائرة مصغر iDPN ضمن سلسلة Acti9 من شنايدر إلكتريك.
1. معنى النموذج
وفقًا لقواعد تسمية شنايدر لقواطع الدائرة المصغرة:
– “A9” يمثل سلسلة Acti9;
– “ص” يشير إلى نوع منتج iDPN;
– “28” هو رمز داخلي;
– “6” يدل على خاصية التعثر من النوع C;
– “20” يعني أن التيار المقنن هو 20A.
2. المعلمات الأساسية
تكوين القطب: 1ف + ن
الجهد المقنن: 230بطالة
كسر القدرة: 10ال
خاصية التعثر: نوع C
– إنها مناسبة لدوائر الإضاءة السكنية والتجارية التقليدية. يمكنه قطع الدائرة بسرعة في حالة الحمل الزائد للتيار أو ماس كهربائى, وبالتالي حماية سلامة المعدات والدوائر الكهربائية.
3. ميزات المنتج
– فهو يدمج وظائف الحماية المتعددة, بما في ذلك حماية ماس كهربائى, حماية العزلة, وحماية الزائد.
– مزود بنافذة لمؤشر تعثر الأخطاء: تتحول النافذة إلى اللون الأحمر عند حدوث خطأ.
– تشير العلامة الخضراء المستقلة الموجودة على المقبض بوضوح إلى أن جهات الاتصال في الوضع المفتوح.
4. المعايير المعمول بها
– إنه يتوافق مع المعايير الوطنية الصينية مثل GB 10963-1989 “قواطع دوائر للأغراض المنزلية والمشابهة” و غيغابايت 14048.2-1994 “المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض – قواطع دوائر الجهد المنخفض”.
– ويتضمن معيارها الدولي المعادل IEC 60947-2, إلخ.
كقاطع دائرة مصغر iDPN في سلسلة Acti9 من Schneider, يتميز الطراز A9P28620 بتكوين عمود 1P+N, خاصية التعثر من النوع C, وقدرة كسر 10 كيلو أمبير. إنها مناسبة بشكل أساسي لسيناريوهات حماية توزيع الطاقة وتستخدم على نطاق واسع في المجالات المدنية, تجاري, والمجالات الصناعية العامة. سيناريوهات التطبيق المحددة هي كما يلي:
1. السيناريوهات السكنية
يعد هذا أحد سيناريوهات التطبيق الأكثر شيوعًا. يمكن تركيبه في صندوق التوزيع الوارد للمسكن أو صناديق التوصيل في مناطق داخلية مختلفة لحماية سلامة الدوائر في الحلقات المختلفة. على سبيل المثال, يمكن استخدامه في حلقات الإضاءة لغرف المعيشة وغرف النوم, حلقات الطاقة للأجهزة عالية الطاقة (مثل الثلاجات وأفران الميكروويف) في المطابخ, وحلقات سخانات المياه وسخانات الحمامات في الحمامات. فهو يمنع بشكل فعال مخاطر السلامة مثل الحرائق الناجمة عن الحمل الزائد للجهاز أو الدوائر القصيرة بسبب تقادم الأسلاك.
2. سيناريوهات المباني التجارية
إنها مناسبة تمامًا لأماكن مثل مباني المكاتب, مراكز التسوق, وسلسلة متاجر. على سبيل المثال, يمكن تطبيقه على حلقات إمداد الطاقة للمعدات المكتبية (أجهزة الكمبيوتر, الطابعات, مكيفات الهواء, إلخ.) في مكاتب الشركة داخل مباني المكاتب, وكذلك حلقات إضاءة المتجر, سجلات النقد, وأجهزة العرض الصغيرة في مراكز التسوق. في هذه السيناريوهات, وتتركز المعدات الكهربائية ويكون تقلب الطلب على الكهرباء صغيرًا نسبيًا. يمكن لقاطع الدائرة أن يوفر بشكل ثابت حماية من الحمل الزائد وقصر الدائرة, ضمان السلامة المستمرة للاستخدام التجاري للكهرباء وتقليل انقطاعات الأعمال الناجمة عن أعطال الدائرة.
3. السيناريوهات الصناعية المساعدة العامة
على الرغم من أنها ليست مناسبة لحماية الدوائر الرئيسية للمعدات الرئيسية (مثل المحركات عالية الطاقة) في خطوط الإنتاج الصناعي, ويمكن استخدامه لتوزيع الطاقة في المناطق المساعدة للمصانع. وتشمل الأمثلة حلقات الإضاءة في ورش العمل, حلقات الطاقة في مناطق المكاتب, وحلقات إمداد الطاقة الصغيرة لمعدات المراقبة والتهوية في المستودعات. حمل الكهرباء في هذه المناطق مستقر نسبيا, وهناك متطلبات معينة لدقة وموثوقية الحماية. يمكن لأداء الحماية لـ A9P28620 أن يلبي احتياجات السلامة الخاصة بتوزيع الطاقة المساعدة الصناعية.
4. سيناريوهات المرافق العامة الصغيرة
ينطبق هذا على المناطق العامة الصغيرة مثل مراكز الأنشطة المجتمعية الصغيرة, صناديق التحكم في مصابيح الشوارع, المتاجر الصغيرة, والمحلات التجارية على جانب الطريق. أنظمة توزيع الطاقة في هذه الأماكن صغيرة الحجم, والمعدات الكهربائية هي في الغالب الإضاءة التقليدية والأجهزة الصغيرة. مع حجمها الصغير, من السهل تثبيت A9P28620 في صناديق التوزيع الصغيرة. في أثناء, يمكنه توفير حماية موثوقة لحلقات توزيع الطاقة البسيطة في هذه الأماكن, تلبية تركيب توزيع الطاقة ومتطلبات السلامة لمثل هذه السيناريوهات.
