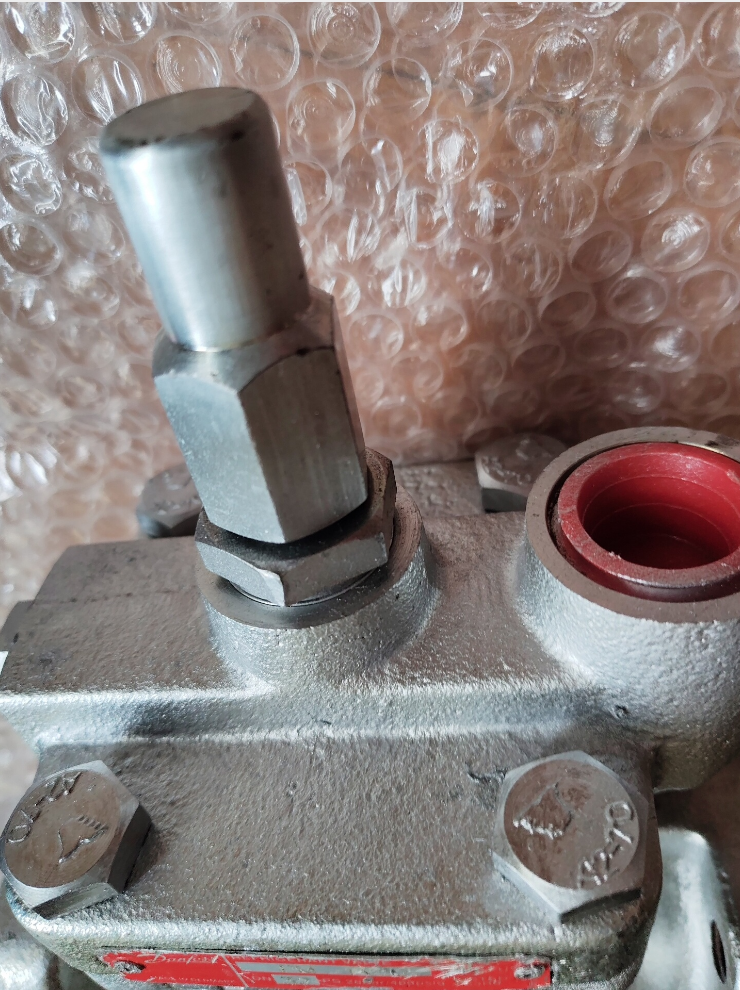

Pilotgesteuertes Hauptventil PM1-32 von Danfoss

(Nur für Kühlsysteme)

1. Aufschlüsselung der Modellnummern

2. Grundlegende technische Spezifikationen

3. Hauptmerkmale
4. Pilotgesteuertes Prinzip

Der Betrieb des Hauptventils wird vollständig durch den Steuerdruck vom Pilotventil gesteuert; kein eingebauter Aktuator

Kombinierbar mit verschiedenen Danfoss Pilotventilen (z.B., CVP-Druckpiloten, TVP-Temperaturpiloten, PML-Magnetpiloten) zur multifunktionalen Steuerung

Vollhubdesign mit minimaler Öffnungsdruckdifferenz von nur 0.2 bar g, Gewährleistung eines stabilen Betriebs bei geringer Last

2. Struktur & Zuverlässigkeit

Außen mit ICS beschichtet 25-150 Zink-Chrom-Beschichtung für erhöhte Korrosionsbeständigkeit

Interne Dichtungen verwenden kältemittelbeständige Materialien für einen langfristig leckagefreien Betrieb

Kann für eine flexible Installation horizontal oder vertikal montiert werden

3. Kontrollgenauigkeit

V-förmiger Regelkegel für optimale Regelgenauigkeit bei Teillast

Schnelle Reaktion; Druckschwankungen werden innerhalb von ±0,1 bar kontrolliert

Ermöglicht eine präzise Druck- und Temperaturregelung, um einen stabilen Systembetrieb aufrechtzuerhalten

4. Typische Anwendungen
5. Funktionen des Kühlsystems

Hochdruckregelung (Kondensatordruckregelung)

Niederdruckregelung (Regulierung des Verdampferdrucks)

Regulierung der Nass-/Trockensaugleitung, um Flüssigkeitsschläge im Kompressor zu verhindern

Regulierung der Flüssigkeitsleitung (unter Nichtphasenwechselbedingungen)

2. Industriebereiche

Gefrier- und Kühllagersysteme für Lebensmittel und Getränke

Niedertemperaturprozesse in der chemischen und pharmazeutischen Industrie

Zentrale Klimaanlage für große Gewerbegebäude

Steuerung von Industriekühlern

5. Installation & Auswahlrichtlinien
6. Installationsanforderungen

Zur einfachen Wartung und Entlüftung wird eine vertikale Installation mit nach oben gerichtetem Pilotanschluss empfohlen

Reinigen Sie die Rohrleitungen vor der Installation gründlich, um zu verhindern, dass Verunreinigungen in das Ventilgehäuse gelangen und die Dichtungen beschädigen

Bei Flanschverbindungen normgerechte Schrauben und Dichtungen verwenden, mit dem angegebenen Drehmoment angezogen werden

2. Auswahlgrundsätze

Wählen Sie die geeignete Größe basierend auf dem maximalen Systemdurchfluss; PM1-32 ist für mittlere Durchflussanforderungen ausgelegt

Berücksichtigen Sie den Betriebsdruck und die Temperatur des Systems, um sicherzustellen, dass der Betrieb innerhalb der Nenngrenzen liegt

Wählen Sie den passenden Pilotventiltyp (Druck/Temperatur/Magnet) um die gewünschte Steuerfunktion zu erreichen

3. Wartungshinweise

Überprüfen Sie regelmäßig die Dichtungen des Pilotanschlusses, um ein Austreten von Kältemittel zu verhindern

Überprüfen Sie die Funktionsfähigkeit des Ventils vor dem Neustart nach längerem Stillstand

Für Tieftemperaturanwendungen (-50°C bis -60°C), Ersetzen Sie die Schrauben durch Edelstahl A4-80

6. Ersatzmodelle & Markenübergreifender Vergleich

6.1 Interner Danfoss-Ersatz

6.2 Markenübergreifende Äquivalente

7. Funktionserweiterung & Kombinierte Anwendungen

Der PM1-32 kann in Kombination mit verschiedenen Pilotventiltypen mehrere Steuerfunktionen erfüllen:

1. Druckkontrolle: Kombiniert mit CVP-Konstantdruckpiloten zur Aufrechterhaltung eines stabilen Systemdrucks
2. Temperaturkontrolle: Kombiniert mit TVP-Temperaturpiloten zur Regulierung des Durchflusses basierend auf Temperatursignalen
3. Ein-Aus-Steuerung: Kombiniert mit PML-Magnetpiloten für schnelles Umschalten der Kältemittelkreisläufe
4. Komplexe Kontrolle: Mehrere über externe Rohrleitungen verbundene Pilotventile für eine multifunktionale Verbundsteuerung

Der Danfoss PM1-32 ist ein Hochleistungsgerät, Hochzuverlässiges vorgesteuertes Hauptventil, das speziell für DN32-Kältesysteme entwickelt wurde, Bereitstellung einer präzisen Druck- und Temperaturregelung. Aufgrund seines einzelnen Steueranschlusses und seiner kompakten Bauweise ist er weit verbreitet in kleinen bis mittleren industriellen Kühlsystemen, insbesondere beim Einfrieren von Lebensmitteln, chemische Kühlung, und andere Anwendungen, die eine stabile Steuerung erfordern. Durch Kombination mit verschiedenen Pilotventilen, Es kann flexibel mehrere Steuerfunktionen realisieren, um unterschiedliche Anwendungsanforderungen zu erfüllen.

Nachfolgend finden Sie eine gebrauchsfertige technische Auswahlversion, die gemäß den offiziellen Danfoss-Spezifikationen zusammengestellt wurde:

Vollständige Modellliste der PM1-Serie + Hauptunterschiede zwischen PM1 / PM3 + Auswahltabelle für Pilotventile.

1. Vollständige Modellliste: Danfoss PM1-Serie (Hauptventile für die Kältetechnik)

PM1 ist ein vorgesteuertes Hauptventil mit einem Pilotanschluss, geflanscht, PN16 / PN25, für allgemeine Kühlsysteme.

Allgemeine Spezifikationen (über die gesamte Serie hinweg konsistent)

Maximaler Arbeitsdruck: 28 Bar

Temperaturbereich: -60℃ ~ +120℃

Körpermaterial: GGG40.3 Sphäroguss

Zugelassene Kältemittel: HFC / H-FCKW / NH₃ / CO₂

Montage: horizontal oder vertikal

2. Hauptunterschiede zwischen den Serien PM1 und PM3

Direkter Vergleich, um Verwirrung bei der Auswahl zu vermeiden:

Einfache Regel:

Nur ein Steuersignal → wählen Sie PM1

Druck + Temperaturregelung erforderlich → PM3 wählen

3. Auswahl des Pilotventils für PM1-32 (Die häufigsten Kombinationen)

Das Hauptventil PM1 hat keine eigene Steuerfunktion und muss mit einem Pilotventil verwendet werden.

Nachfolgend sind die am häufigsten verwendeten Pilotventile für PM1-32 aufgeführt:

1) Druckpilotventile der CVP-Serie (Kondensator / Verdampferdruckregelung)

Kombination: PM1-32 + CVP10 → Das gebräuchlichste Kondensatordruckregelventil

2) Temperaturpilotventile der TVP-Serie (Überhitzung / Temperaturkontrolle)

3) Magnet-Pilotventile der PML-Serie (Ein-Aus-Steuerung)

4) Differenzdruck-Bypass-Pilotventile der MBV-Serie

MBV 1 … 10 Bar

Wird häufig verwendet für: Differenzdruck-Bypass des Kompressors, Überspannungsschutz

4. Zusätzliche Schlüsselparameter für PM1-32 (Technische Installation)

Minimaler Öffnungsdruckunterschied: 0.2 Bar

Flanschstandard: IN 1092-1 PN16 / PN25

Dichtungsmaterial: NBR (Standard) / HNBR (Ammoniak / hohe Temperatur)

Gewicht: PM1-32 ≈ 4.0 kg

Fließrichtung: mit Pfeil auf dem Körper markiert; nicht umkehrbar

5. Funktionale Äquivalentmodelle (Markenübergreifend)

Komplettes Sortiment an Danfoss-Kältesystemventilen

Danfoss bietet ein komplettes Sortiment an Ventilen für Kühlsysteme, deckt Anwendungen von der Wohnraumklimatisierung bis hin zur großtechnischen Industriekühlung ab. Nachfolgend finden Sie eine detaillierte funktionale Klassifizierung einschließlich der Kernmodelle, technische Merkmale, und Anwendungen für die technische Auswahl und das Systemdesign.

1. Expansionsventile (Kerndrosselungselemente)

Expansionsventile sind das „Herzstück“ von Kühlsystemen, verantwortlich für die Drosselung, Druckreduzierung, und Flusskontrolle. Sie fallen in zwei Hauptkategorien: Thermostatische Expansionsventile (TXV) und elektronische Expansionsventile (EEV).

1.1 Thermostatisches Expansionsventil (TXV) Serie

Kernvorteile:

Präzise Überhitzungsregelung für effizienten Verdampferbetrieb

Kompatibel mit einer Vielzahl von Kältemitteln (H-FCKW, HFC, natürliche Kältemittel)

Einige Modelle unterstützen den bidirektionalen Fluss, Vereinfachung des Wärmepumpensystemdesigns

1.2 Elektronisches Expansionsventil (EEV) Serie

Kernvorteile:

Präzise Durchflussregulierung unter allen Betriebsbedingungen, Verbesserung der Systemeffizienz um 10–15 %

Schnelle Reaktion, Ideal für umrichterbetriebene und komplexe Steuerungssysteme

Ermöglicht eine Multiparameter-Steuerung einschließlich Überhitzung, Temperatur, und Druck

2. Magnetventile (System-Ein-Aus-Steuerung)

Magnetventile ermöglichen eine schnelle Ein-Aus-Steuerung von Kältemittelkreisläufen, erhältlich in direktwirkender und vorgesteuerter Ausführung.

2.1 Allzweck-Magnetventile

2.2 Magnetventile für Spezialanwendungen

EVS: Sicherheitsmagnetventile für gefährliche Umgebungen

EVM: Miniatur-Magnetventile für kleine Kühlgeräte

EMRK: Manueller Reset-Typ für kritische Sicherheitskreise

3. Vorgesteuerte Hauptventile (Kerndruck / Temperaturkontrolle)

Pilotgesteuerte Hauptventile werden durch den Steuerdruck von Pilotventilen angetrieben, um eine hochpräzise Druck- oder Temperaturregelung zu erreichen. Sie sind mit einem Pilotanschluss erhältlich (PM1) und Dual-Pilot-Anschluss (PM3) Serie.

3.1 Hauptventile der PM-Serie

3.2 Passende Pilotventilserie

4. Handbuch / Multifunktionale Industrieventile (Systembetrieb & Wartung)

Die Danfoss SVL Flexline™-Serie ist der „Allrounder“ der industriellen Kühlung, Mit modularem Aufbau mit fünf austauschbaren Funktionsmodulen, die sich das gleiche Ventilgehäuse teilen.

4.1 SVL Flexline™ Multifunktionsventile

Kernvorteile:

Das modulare Design reduziert die Lagerkosten und ermöglicht eine flexible Installation

Größen DN15~DN100, Arbeitsdruck bis zu 140 Bar

Außen mit ICS beschichtet 25-150 Zink-Chrom-Beschichtung für hervorragende Korrosionsbeständigkeit

5. Sicherheit & Schutzventile (Gewährleistung der Systemsicherheit)

5.1 Sicherheitsventilserie

5.2 Rückschlagventilserie

6. Sonderfunktionsventile (Systemoptimierung & Erweiterung)

6.1 Umkehrventile (Vier-Wege)

6.2 Heißgas-Bypassventile

6.3 Ventile für transkritische CO₂-Systeme

7. Leitfaden zur Ventilauswahl von Danfoss

7.1 Auswahl nach Systemtyp

7.2 Wichtige Auswahlparameter

1. Kältemitteltyp: Bestätigen Sie die Kompatibilität mit R410A/R32/R717/R744 usw.
2. Arbeitsdruck: Ventil mit Nenndruck ≥ maximalem Systemdruck wählen
3. Temperaturbereich: Wählen Sie Ventile, die für die Mindest-/Höchsttemperaturen des Systems geeignet sind
4. Durchflussanforderung: Berechnen Sie den Kv-Wert, um eine ausreichende Durchflusskapazität sicherzustellen
5. Installation: Betrachten Sie einen Flansch / mit Gewinde / Schweißverbindungen und Platzbeschränkungen

Kälteventile von Danfoss sind für ihre hohe Zuverlässigkeit bekannt, präzise Steuerung, und breite Kompatibilität, deckt den gesamten Prozess von Kühlsystemen ab: Drosselung, Kontrolle, Sicherheit, und Wartung. Von Miniaturklimaanlagen für Privathaushalte bis hin zu großen industriellen CO₂-Kühlsystemen, Danfoss bietet passende Ventillösungen.

Die Auswahl sollte auf dem Systemtyp basieren, Kältemittel, Betriebsparameter, und Kontrollanforderungen, Verweisen Sie auf offizielle Danfoss-Kataloge oder den technischen Support, um einen effizienten und stabilen Systembetrieb sicherzustellen.
