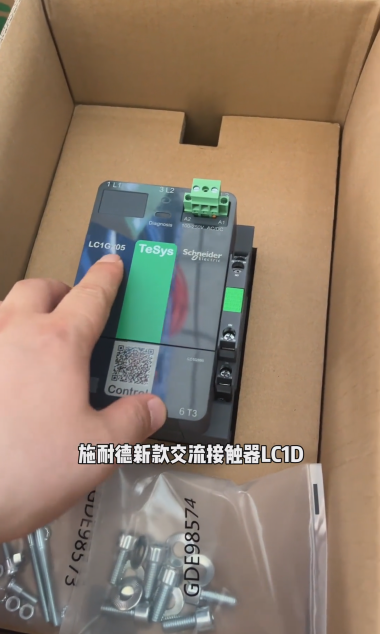

Schneider-Schütz LC1G205

Der Schneider-Schütz LC1G205 gehört zur TeSys Giga-Serie. Es handelt sich um ein Hochleistungsschütz, das speziell für die industrielle Steuerung entwickelt wurde, Geeignet für die Ein-Aus-Steuerung mittlerer und großer Motoren sowie Kraftanlagen.

ICH. Technische Kernparameter

1. Nennstrom und -spannung

Nennstrom der Hauptkontakte: 205A (unter AC-3-Einschaltdauer bei 380 V), die die Steuerungsanforderungen der meisten Motoren mittlerer Leistung erfüllen kann.

Nennbetriebsspannung: Maximal 1000 V für Wechselstrom 50/60 Hz und maximal 460 V für Gleichstrom. Es unterstützt einen breiten Spannungsbereich und ist an komplexe Stromnetzumgebungen anpassbar.

Kurzzeitstromfestigkeit: 4.2Die (für 10 Sekunden), Mit hoher Kurzschlussfestigkeit zum Schutz der Gerätesicherheit.

2. Spulenparameter

Steuerspulentyp: Universell für AC/DC, unterstützung breite spannung eingang:

LC1G205KUEC: 100-250V AC/DC

LC1G205LSEC: 200-500V AC/DC

Es ist mit verschiedenen Steuerstromversorgungen kompatibel, Reduzierung der Designkomplexität.

Stromverbrauch: 963VA beim Einziehen und nur 17,6VA beim Halten (bei 480V AC 60Hz), erhebliche Energieeinspareffekte erzielen.

3. Mechanisches und elektrisches Leben

Mechanisches Leben: Bis zu 10 Millionen Operationen, Geeignet für Szenarien, die häufige Operationen erfordern.

Elektrisches Leben: 1 Millionen Operationen im AC-3-Arbeitszyklus, Gewährleistung eines langfristig stabilen Betriebs.

II. Funktionsmerkmale

1. Intelligente Diagnose und Schutz

Selbstdiagnose-Anzeigeleuchte: Zeigt Fehlertypen durch die Anzahl der Blinksignale an, wie Hauptkontaktverschleiß (1 Blitz), Spulenunterspannung (2 blinkt), Überspannung (3 blinkt), usw., ermöglicht eine schnelle Fehlerlokalisierung.

Überwachung des Hauptkontaktverschleißes: Bietet Echtzeit-Feedback zum Kontaktstatus, um einen durch Verschleiß verursachten schlechten Kontakt zu vermeiden.

2. Kompaktes Design und flexible Installation

Optimierte Größe: Seine Breite beträgt 35% kleiner als die der vorherigen LC1D-Serie, Platzersparnis im Schaltschrank.

Installationsmethoden: Unterstützt 35-mm-Standard-DIN-Schienenmontage oder Schalttafelmontage, Ausgestattet mit M6-Schrauben (Drehmoment: 3±0,3 N·m) für eine einfache Bedienung.

Anschlussblöcke: Der Hauptstromkreis ist mit Innensechskantschrauben ausgestattet, kompatibel mit 25–50 mm² Kabeln. Die Hilfskontakte unterstützen den Steckanschluss, Verkürzung der Verkabelungszeit.

3. Umweltanpassungsfähigkeit

Betriebstemperatur: -25℃ bis +60℃, anpassungsfähig an Temperaturschwankungen in Industrieumgebungen.

Schutzklasse: IP20 (Schutz vor festen Fremdkörpern), geeignet für den Einbau in Innenschaltschränken.

Anti-Interferenz-Fähigkeit: Entspricht der IEC 61000-2-3 Industrieumgebungsstandard, Reduzierung der Auswirkungen elektromagnetischer Störungen.

III. Anwendungsszenarien

1. Industrielle Motorsteuerung

– Treibt dreiphasige Asynchronmotoren unter 75 kW an, und wird häufig in der Start-Stopp- und Vorwärts-Rückwärts-Steuerung von Geräten wie Ventilatoren eingesetzt, Wasserpumpen, und Kompressoren.

2. Energie- und Energiesektor

– Ermöglicht die Leistungsumschaltung in Windkraftkonvertern, unterstützt eine Hochspannung von 1140 V, und erfüllt die strengen Anforderungen der Windkraftindustrie.

– Dient als DC-seitiger Schalter in Photovoltaik-Wechselrichtern, und erreicht einen Überstromschutz bei Verwendung mit Sicherungen.

3. Automatisierte Produktionslinien

– Lässt sich in SPS- oder DCS-Systeme integrieren, um eine Fernsteuerung und Statusüberwachung von Geräten zu ermöglichen, Verbesserung der Produktionseffizienz.

IV. Modellauswahl und alternative Lösungen

1. Bedeutung der Modellsuffixe

KUEC: Spulenspannung von 100–250 V AC/DC, mit 1NO + 1Standardmäßig NC-Hilfskontakte.

LSEC: Spulenspannung von 200–500 V AC/DC, Geeignet für Hochspannungssteuerkreise.

2. Alternative Modelle

LC1D205: Ein Produkt der vorherigen Generation mit einer reinen Wechselstromspule, keine Selbstdiagnosefunktion, und eine größere Größe. Der LC1G205 kann ihn direkt ersetzen.

Siemens 3RT2025, ABB T25: Ähnliche Konkurrenzprodukte. Dabei ist auf die Kompatibilität von Spulenspannung und Einbaugröße zu achten.

V. Installations- und Wartungsempfehlungen

1. Vorsichtsmaßnahmen bei der Installation

– Stellen Sie sicher, dass die Umgebungstemperatur 60 °C nicht überschreitet, und ausreichend Wärmeableitungsraum reservieren.

– Das Verdrahtungsdrehmoment des Hauptstromkreises muss strikt vorschriftsmäßig eingehalten werden (18±1,8 N·m für LC1G205) um eine Wärmeentwicklung durch schlechten Kontakt zu vermeiden.

2. Wichtige Wartungspunkte

– Reinigen Sie die Kontaktflächen regelmäßig und prüfen Sie sie auf Verschleiß. Ersetzen Sie die Kontakte, wenn sich ihre Dicke verringert 1/3.

– Testen Sie den Isolationswiderstand der Spule (≥10 MΩ) jährlich, um die Zuverlässigkeit des Steuerkreises sicherzustellen.

VI. Zertifizierungen und Compliance

Standardzertifizierungen: Entspricht internationalen und nationalen Standards wie IEC 60947-4-1 und GB/T 14048.4.

Umweltanforderungen: RoHS-konform mit halogenfreiem Design, Einhaltung der EU-Umweltrichtlinien.

Chinesischer Markt: Zertifiziert mit CCC (Die spezifische Zertifikatsnummer kann über die offizielle Website von Schneider oder über Plattformen von Drittanbietern abgefragt werden).

VII. Preis und Beschaffung

Referenzmarktpreis: Etwa 999-1185 RMB für LC1G205KUEC und 700-1183 RMB für LC1G205LSEC. Der konkrete Preis variiert je nach Beschaffungskanal und Bestellmenge.

Beschaffungsempfehlung: Kauf über WhatsApp: 0086-13811255435 um Produktqualität und Kundendienst sicherzustellen.

Zusammenfassung

Mit Vorteilen wie breiter Spannungskompatibilität, Intelligente Diagnose, und kompaktes Design, Das Schneider-Schütz LC1G205 hat sich zur idealen Wahl im Bereich der industriellen Steuerung entwickelt. Seine Selbstdiagnosefunktion und hohe Zuverlässigkeit können die Wartungskosten erheblich senken, Dank seiner flexiblen Installationsmethoden und der breiten Spannungsanpassungsfähigkeit eignet es sich für verschiedene komplexe Szenarien. Bei der Modellauswahl, Je nach Art der Steuerstromversorgung und spezifischen Anwendungsanforderungen muss das entsprechende Suffix-Modell ausgewählt werden, und achten Sie auf die Kompatibilität mit dem bestehenden System.
