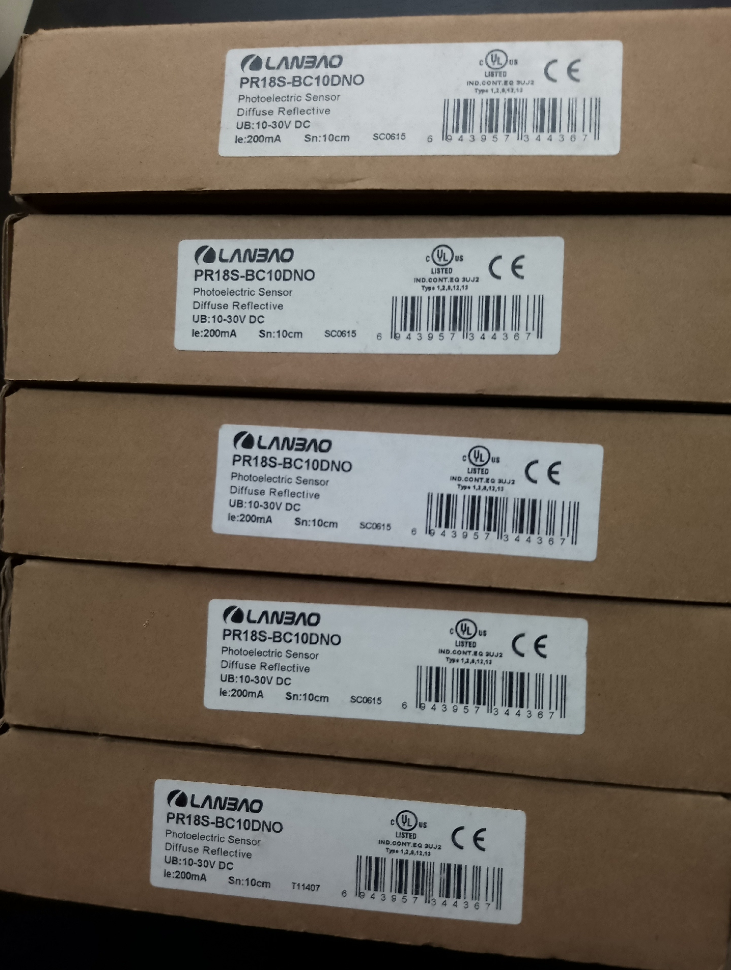

PR18S-BC10DNO è un M18 Sensore fotoelettrico a riflessione diffusa con custodia cilindrica in plastica da LANBAO (Rilevamento Lanbao di Shanghai) Serie PR18S. Adotta un circuito integrato di controllo dedicato per prestazioni stabili e integra più protezioni di circuito. Grado di protezione IP67 per resistenza alla polvere e all'acqua, è un componente di rilevamento oggetti per uso generale ampiamente utilizzato nell'automazione industriale. Viene fornito di serie con un cavo in PVC da 2 metri (suffisso: -E2).
- Decodifica del codice modello
Il modello standard completo è PR18S-BC10DNO-E2. La definizione di ciascun codice è la seguente:
PR18S: Serie di prodotti, dotato di filettatura M18×1, Custodia in plastica PBT e principio di rilevamento a riflessione diffusa
BC10: Specifica di rilevamento
A.C: Riflettente diffuso (riflessione diretta) modalità di rilevamento
10: Distanza di rilevamento nominale di 10 cm (fisso, non regolabile)
D: Tipo di alimentazione, CC 10 ~ 30 V CC
N: Tipo di uscita, NPN
O: Logica di uscita, Normalmente aperto (NO; l'uscita si attiva quando viene rilevato un oggetto)
-E2 (Suffisso predefinito): Uscita cavo, cavo in PVC standard da 2 m; il suffisso -C indica il tipo di connettore M12 a 4 pin
- Principali Specifiche Tecniche
| Categoria | Specifica |
| Modalità di rilevamento | Riflessione diffusa (riflessione diretta) |
| Sorgente luminosa | 880LED a infrarossi |
| Distanza di rilevamento nominale | 10cm (basato su 90% carta bianca riflettente, non regolabile) |
| Tensione di alimentazione | 10 ~ 30 VCC |
| Tipo di uscita | 3-filo NPN normalmente aperto (NO) |
| Corrente di carico massima | ≤300mA |
| Consumo corrente | ≤25mA |
| Tempo di risposta | <8,2 ms |
| Ripeti la precisione | ≤5% Sr |
| Intervallo di isteresi | 3% ~ 20% sr |
| Funzioni di protezione | Protezione da inversione di polarità, protezione da cortocircuito, protezione da sovraccarico, protezione contro le sovratensioni |
| Indicatore di stato | LED giallo (si accende quando viene rilevato l'oggetto) |
| Materiale dell'alloggiamento | Plastica tecnica PBT |
| Dimensione complessiva | Filettatura M18×1 × 53,5 mm (lunghezza del corpo) |
| Classe di protezione | IP67 (Conforme alla norma IEC) |
| Temperatura operativa | -15℃ ~ +55 ℃ |
| Umidità ambientale | 35% ~95%UR (Senza condensa) |
| Certificazioni | CE, UL |
- Elenco completo dei modelli di sensori a riflessione diffusa CC della stessa serie
| Distanza di rilevamento | N.NPN | NPN NC | PNP n | PNP NC | PNP NA+NC | PNP NA+NC |
| 10cm (Non regolabile) | PR18S-BC10DNO | PR18S-BC10DNC | PR18S-BC10DPO | PR18S-BC10DPC | PR18S-BC10DNR | PR18S-BC10DPR |
| 40cm (Regolabile) | PR18S-BC40DNO | PR18S-BC40DNC | PR18S-BC40DPO | PR18S-BC40DPC | PR18S-BC40DNR | PR18S-BC40DPR |
Nota: Tutti i modelli sono dotati di -E2 (2cavo da m) per impostazione predefinita; sostituire il suffisso con -C per la versione con connettore.
- Definizione di cablaggio (3-Versione via cavo)
Filo marrone: Potenza positiva (+10~30 VCC)
Filo blu: Potenza negativa (0V / GND)
Filo nero: Uscita del segnale (N.NPN; l'uscita si conduce quando viene rilevato l'oggetto, collegare al lato negativo del carico)
- Applicazioni tipiche
Rilevamento e conteggio della presenza del pezzo su linee di produzione automatizzate
Rilevamento di materiali per l'industria dell'imballaggio e della stampa
Attivazione del riconoscimento e dello smistamento degli oggetti sulle linee di trasporto del magazzino
Posizionamento limite e rilevamento della posizione iniziale per le stazioni dell'apparecchiatura
Rilevamento di parti mancanti e cadenti per componenti di piccole dimensioni
- Matrice di risoluzione dei problemi per guasti comuni
| Fenomeno di guasto | Causa ultima | Soluzioni passo dopo passo |
| Indicatore spento e nessuna uscita dopo l'accensione | 1. Polarità di alimentazione inversa | 1. Controllare i fili marrone e blu e ricablarli correttamente |
| 2. Tensione di alimentazione fuori dall'intervallo 10~30 V CC | 2. Misurare la tensione di alimentazione con un multimetro per assicurarsi che rientri nell'intervallo nominale | |
| 3. Rottura del cavo interno | 3. Sostituire il cavo o eseguire un test incrociato con il sensore di riserva | |
| Nessuna uscita di segnale anche quando viene rilevato l'oggetto | 1. Oggetto oltre la distanza di rilevamento effettiva | 1. Ridurre la distanza tra sensore e oggetto con un margine adeguato |
| 2. Bassa riflettività dell'oggetto misurato (nero puro / materiale che assorbe la luce) | 2. Utilizzare una superficie altamente riflettente o selezionare il modello a lunga distanza da 40 cm | |
| 3. Cablaggio errato del circuito di uscita | 3. Verificare il collegamento completo del filo di uscita nero e del circuito di carico | |
| Falsa attivazione & uscita continua senza oggetto | 1. Oggetti altamente riflettenti sullo sfondo | 1. Regolare l'angolo di montaggio per evitare uno sfondo riflettente |
| 2. Forte luce ambientale che irradia direttamente l'obiettivo del ricevitore | 2. Installare uno schermo antiluce per bloccare la forte luce diretta | |
| 3. Grave interferenza elettromagnetica | 3. Disporre i cavi del sensore lontano dai cavi di alimentazione e garantire una corretta messa a terra | |
| Segnale di uscita fluttuante e instabile | 1. L'oggetto rimane entro il limite di rilevamento | 1. Ottimizzare la distanza di montaggio per stare lontano dalla zona critica |
| 2. Polvere o sporco che ricoprono l'obiettivo | 2. Pulisci la lente con un panno morbido e asciutto |
- Modelli alternativi
Modello aggiornato della stessa marca: PR18-BC10DNO (Custodia metallica in lega di nichel-rame con maggiore resistenza meccanica, parametri elettrici identici)
Alternative equivalenti tra marchi diversi: OMRON E3Z-D61, Schneider XUB5BNANL2
PR18S-BC10DNO è un sensore fotoelettrico a riflessione diffusa con custodia in plastica M18 standard prodotto da LANBAO. Vedere le specifiche fisiche di seguito:
- Dimensioni di montaggio dettagliate
Questo sensore adotta un montaggio cilindrico filettato. Le dimensioni e le norme di montaggio sono specificate come segue:
| Articolo | Specifica |
| Filo principale | M18×1mm (Filettatura metrica fine) |
| Lunghezza effettiva della filettatura | 30mm |
| Lunghezza del corpo del sensore (Cavo/connettore escluso) | ca. 53.5mm (versione via cavo) |
| Diametro della faccia di rilevamento | Φ18mm |
| Accessori standard | 2 1 dado di bloccaggio M18, 1 rondella antiallentamento del pc |
| Foro di montaggio consigliato | Foro passante Φ18,5 mm |
| Spaziatura minima per l'installazione affiancata | ≥40 mm (per evitare la diafonia ottica) |
Istruzioni di montaggio
- Fissare il sensore sui pannelli dell'armadio, staffe e altre posizioni di montaggio tramite due dadi di bloccaggio; la lunghezza dell'estensione è regolabile.
- Allineare la superficie attiva verso la direzione di movimento degli oggetti misurati. Si consiglia un angolo di inclinazione ≤15°, altrimenti la distanza di rilevamento effettiva verrà ridotta.
- Questo è un sensore con montaggio non a incasso. Non incorporare la superficie rilevata nella superficie di montaggio metallica; mantenere la faccia sensibile completamente esposta.
- Definizione di cablaggio & Istruzioni per la connessione
9.1 Versione con cavo standard (Suffisso -E2, 2m Cavo in PVC, 3-filo)
| Colore del filo | Funzione | Descrizione |
| Marrone | Potenza positiva (V+) | Collegare al terminale positivo da 10~30 V CC |
| Blu | Potenza negativa (GND) | Collegare all'alimentazione 0 V / terminale negativo |
| Nero | Uscita del segnale (FUORI) | NPN normalmente aperto (NO) produzione |
9.2 Principio di cablaggio dell'uscita NPN NO
Questo modello è un'uscita sinking NPN:
Quando non viene rilevato alcun oggetto: Il terminale di uscita è flottante, il transistor interno si spegne senza uscita del segnale.
Quando viene rilevato l'oggetto: Il transistor interno si accende, il filo di uscita nero si collega al terminale negativo di alimentazione blu ed emette un livello basso (0V).
Cablaggio tipico (Collegare all'ingresso sinking del PLC)
Filo marrone → 24V+ dell'alimentatore switching
Filo blu → 0 V dell'alimentatore switching & Morsetto comune del PLC (COM)
Filo nero → Terminale di ingresso digitale PLC
Cablaggio per relè / Indicatore di carico
Un'estremità del carico si collega a 24 V+, l'altra estremità si collega al filo nero di uscita del sensore.
Il filo blu del sensore si collega a 24 V-.
La corrente di carico a canale singolo non deve superare i 300 mA. Per carichi induttivi, collegare un diodo di ricircolo in parallelo inverso.
9.3 Versione con connettore M12 (Suffisso -C, 4-pin Connettore maschio)
Assegnazione dei pin (Vista dal volto sensibile, numerato in senso orario):
- Spillo 1: Marrone (Energia +)
- Spillo 3: Blu (Energia -)
- Spillo 4: Nero (Uscita del segnale)
- Spillo 2: Ricambio (Inutilizzato)
- Montaggio & Precauzioni per il cablaggio
- Protezione dalla polarità: Non invertire la polarità dell'alimentazione. La protezione integrata contro l'inversione di polarità previene il burnout, ma il sensore non funzionerà normalmente con connessione invertita.
- Limite di carico: La corrente di carico massima in uscita è 300 mA. Non guidare direttamente carichi ad alta potenza; utilizzare relè intermedi per la transizione.
- Requisiti ambientali: Evitare la luce solare diretta o una forte luce LED sulla finestra di rilevamento, e tenersi lontano da specchi o superfici riflettenti di metallo lucido sullo sfondo.
- Requisiti EMC: Separare i cavi dei sensori dai cavi di alimentazione (inverter, cavi del servo) con una distanza ≥20 cm. Non posarli nello stesso condotto.
