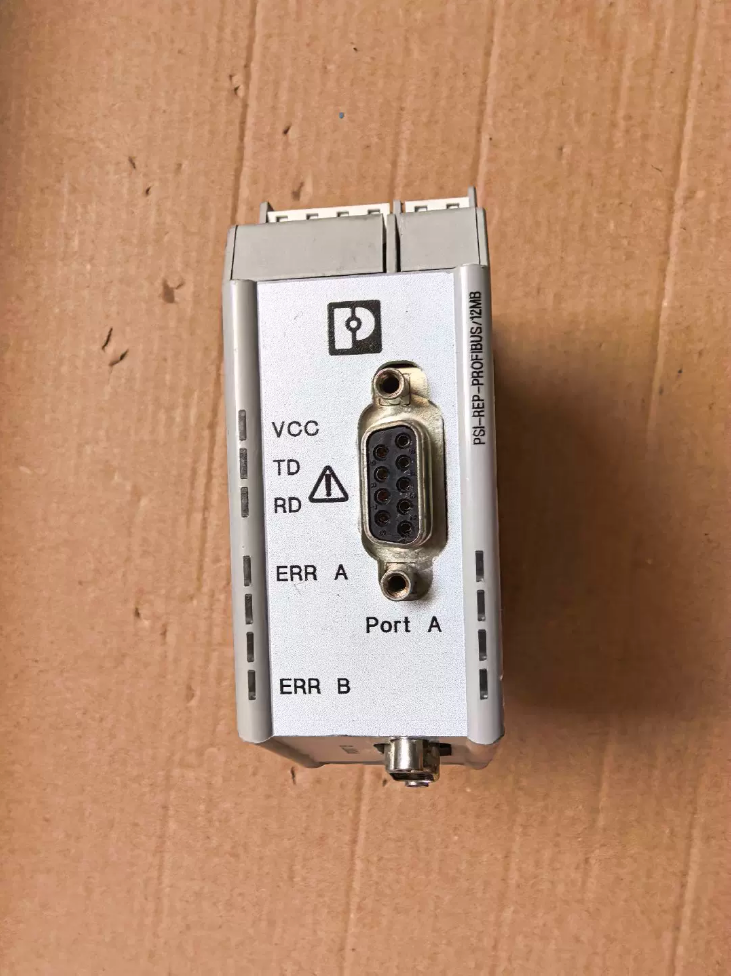

피닉스 2708863 버스 중계기

주문번호: 2708863, PROFIBUS DP Modular Isolated Bus Repeater

1. 모델 정의

PSI: Process Signal Interface series

REP: 연발총

프로피버스: Bus type PROFIBUS DP

12MB: Max communication rate 12 Mbps

2. 주요 사양

3. 제품 기능
4. Bus Extension: Extend PROFIBUS cable length; repeater recovers signal waveform, multi-stage cascading supported.
5. 갈바닉 절연: 4-segment isolation eliminates ground loop interference, segregates networks at different potential levels for enhanced EMC performance.
6. Signal Shaping: Bit sampling + bit retiming to suppress jitter and filter corrupted interference packets.
7. Modular Backplane Bus: Integrated DIN rail backplane allows direct combination with PSI-MOS fiber converters to build hybrid PROFIBUS copper/fiber networks.
8. Active termination resistor, redundant power supply supported.
9. 일반적인 애플리케이션 시나리오

Segmental isolation for large-scale factory PROFIBUS DP networks

Networking of devices with differing ground potentials (주파수 변환기, 모터, field instruments)

Long-distance PROFIBUS wiring and compensation for bus signal attenuation

PROFIBUS bus isolation in hazardous areas (ATEX 인증)

Retrofit and expansion of PROFIBUS legacy systems in steel, 종이, water treatment and automotive production lines

5. 모델 선택 & 대안

✅ 동일한 교체: 2708863 (PSI-REP-PROFIBUS/12MB), 원래 고유 부품 번호

완전한 핀-투-핀 국내 대안은 없습니다. 피닉스 연락하다.

대체 유사한 PROFIBUS 리피터: Siemens PROFIBUS 리피터, Weidmüller PROFIBUS 절연 리피터 (유사한 기능, 그러나 모듈식 백플레인 기능이 제한되어 있고 PSI-MOS 광학 모듈과 호환되지 않습니다.).

6. 설치 & 유지 관리 지침
7. 두 개의 버스 포트에서 PROFIBUS A/B 배선을 반대로 하지 마십시오..
8. 버스 종단 저항기: 각 세그먼트의 물리적 끝점에서만 활성화; 중간 노드에 대해 비활성화.
9. 딥스위치: 대부분의 현장 애플리케이션에 적합한 자동 전송 속도 모드; 고속의 안정적인 작동을 위한 고정 전송 속도.
10. 24공통 모드 간섭을 줄이기 위해 VDC 절연 전원 공급 장치 권장.
11. 문제 해결: 모듈 LED를 읽어 정전을 식별합니다., 세그먼트 A 버스 오류 또는 세그먼트 B 버스 오류.
12. 백플레인 버스: PSI-MOS 광섬유 변환기와 결합할 때 필요한 Phoenix 전용 백플레인 커넥터.
13. HS 코드 참조 (대외 무역)

85176290 (기타 디지털 중계기, 통신 장비). 현지 세관 당국에 따른 최종 관세 분류.

8. 중고검사 체크리스트
9. 전원 켜기 및 전원 표시기 확인.
10. 세그먼트 A와 B를 마스터/슬레이브 장치에 별도로 연결하고 12Mbps 통신을 테스트합니다..
11. 절연 저항을 측정하여 고장 없이 온전한 4방향 절연을 확인하세요..
12. DIP 스위치 기능 검증.
13. 하우징에 탄 자국이 있는지, 단자대에 산화가 있는지 검사하세요..

PHOENIX 2708863|PSI-REP-PROFIBUS/12MB 애플리케이션 시나리오

코어 포지셔닝: PROFIBUS DP 모듈형 절연 리피터. 핵심 혜택: 버스 세그먼트 격리, 신호 재구성 & 재건, 전기 세그먼트당 32노드 제한 초과, PSI-MOS 파이버 모듈을 사용한 하이브리드 네트워킹, 최대 12Mbps 고속 통신, ATEX 존 2 위험 지역 인증.

1. 일반 네트워크 사용 사례
2. 버스 거리 연장

PROFIBUS 연선은 12Mbps로 전송 거리가 제한되어 있습니다.. 중계기는 신호 파형을 재생성하고 분할을 통해 버스를 확장합니다.; 다단계 캐스케이딩이 가능합니다..

원칙: 각 독립 세그먼트는 해당 전송 속도에 해당하는 최대 케이블 길이를 달성합니다., 긴 케이블에 대한 신호 감쇠 및 기호 간 지터 해결.

2. 노드 수량 확장

PROFIBUS 표준 제한 최대 32 전기 세그먼트당 장치. 리피터는 분리된 새 세그먼트를 생성합니다., 총 노드 = n×32 (n = 세그먼트 수). 인버터를 추가하는 레거시 프로젝트에 선호되는 솔루션, 노드 용량이 소진된 경우 원격 I/O 및 DP 계측기.

3. 접지 전위차 절연 (가장 일반적인 응용 프로그램)

다양한 워크샵, 고/저 전압 캐비닛 및 모터 필드는 수십에서 수백 볼트 범위의 접지 루프 전압을 가질 수 있습니다., 간헐적인 DP 통신 끊김을 유발하거나 DP 트랜시버 칩을 태워버립니다..

모듈은 4방향 절연 기능을 갖추고 있습니다. (힘 / 세그먼트 A / 세그먼트 B / 백플레인) 접지 루프를 차단하고 PLC 및 현장 장비를 보호하기 위해.

4. 시스템 가용성 향상을 위한 분할된 오류 격리

하나의 긴 버스를 여러 개의 격리된 세그먼트로 분할. 단락, 한 세그먼트의 케이블 파손이나 심한 간섭은 전체 네트워크로 전파되지 않습니다.. 결함이 있는 세그먼트만 작동을 중지합니다.; 네트워크의 나머지 부분은 온라인 상태로 유지되어 쉽게 결함 위치를 파악할 수 있습니다..

5. 토폴로지 수정: 선형 버스를 스타/트리 분기로 변환

기본 PROFIBUS는 선형 토폴로지만 지원합니다.. 이 리피터는 독립적인 DP 분기 세그먼트를 생성하여 분산 장치 클러스터에 대한 스타 토폴로지를 구현합니다.. 각 지점은 메인 트렁크의 간섭 없이 독립적으로 작동합니다..

6. 하이브리드 구리-섬유 버스 네트워킹 (이 모델의 독특한 장점)

DIN 레일 백플레인 커넥터를 통해 Phoenix PSI-MOS PROFIBUS 광섬유 변환기와 결합됨, 하이브리드 PROFIBUS 구리를 형성하기 위해 모듈형 스테이션을 구축할 수 있습니다. + 광전송을 사용하는 장거리 교차 영역 배포 및 높은 EMI 환경을 위한 광섬유 네트워크.

2. 산업별 애플리케이션

✅ 자동차 용접 & 조립 라인

대량의 DP 서보, 주파수 변환기, 로봇과 분산 I/O; 높은 접지 전위차와 용접기의 강한 EMI.

이익: 세그먼트 격리, DP 버스 보호, 노드 확장, 12Mbps 고속 모션 제어 통신 지원.

✅ 강철, 야금 & 롤링 라인

고온, EMI가 심하고 랙 접지 전위가 다른 대형 모터 및 고전력 드라이브.

이익: 서로 다른 잠재력의 세그먼트를 분리, DP 인터페이스에 대한 접지 루프 손상 방지, 압연 공장 지역을 가로질러 버스 확장.

✅ 수처리, 폐수 처리장 & 펌프장

긴 케이블이 있는 대규모 공장 설치 공간에 널리 분산된 DP 압력/레벨 트랜스미터 및 밸브.

이익: 버스 확장 및 분할; 고출력 펌프의 간섭을 억제합니다.; 레거시 시스템 개조 및 확장.

✅ 화학 & 제약 공장 (ATEX 존 2)

모듈은 Zone의 PROFIBUS 네트워크에 대한 ATEX 인증을 획득했습니다. 2 위험 지역.

위험 필드 영역과 위험하지 않은 제어 캐비닛 간의 버스 격리에 사용됩니다., 현장 장비 세그먼트에 대한 분할 보호.

✅ 종이 & 섬유 생산 라인

전체 라인 가동 중단이 허용되지 않는 연속 생산 라인을 위한 다중 DP 주파수 변환기 클러스터.

세분화를 통해 로컬 오류로 인해 전체 생산 라인이 중단되지 않고 오류 위치를 가속화할 수 있습니다..

✅ 발전소, 시멘트 & 광업 DCS/PLC 시스템

고전력 장비 및 접지 전위 드리프트를 갖춘 넓은 플랜트 레이아웃; DP 버스는 원격 I/O와 필드버스 장비를 연결합니다..

3. 빈번한 개조 시나리오
4. 레거시 PROFIBUS 시스템 확장: 원래 DP 세그먼트가 32노드 한도에 도달함. PLC 마스터 교체 없이 새 세그먼트를 생성하려면 리피터를 추가하세요..
5. 불안정한 통신 문제 해결: 접지 루프 간섭으로 인한 빈번한 간헐적 드롭아웃; 분리된 중계기를 설치하다.
6. 속도 업그레이드: 원래의 긴 케이블은 작동이 1.5Mbps로 제한되었습니다.. 분할을 통해 12Mbps 고속 DP로 업그레이드 가능.
7. 캐비닛 간 네트워킹: 전위차가 있는 별도의 제어 캐비닛 간의 통신, 중계기를 통해 격리됨.
8. 적용할 수 없는 시나리오

프로토콜 변환 없음. 물리 계층 PROFIBUS DP 리피터만 해당, Profinet 또는 Modbus로 변환할 수 없습니다..

존 2 인증만 받은, 구역에 적합하지 않음 0 / 존 1 본질적으로 안전한 위험 지역.

IP20 보호, 캐비닛 장착 전용; 직접 실외 현장 설치용이 아님.

5. 지원 선택 팁

백플레인 조합: 장거리 광섬유 전송을 위해 PSI-MOS-PROFIB/FO 시리즈 광학 모듈을 사용합니다..

중복성: 모듈은 듀얼 24VDC 중복 전원 공급 장치를 지원합니다.; 중요한 생산 라인에 권장됨.

토폴로지 참고 사항: 각 세그먼트는 독립적으로 종료되어야 합니다.. 리피터의 두 포트는 두 개의 별도 버스 세그먼트에 속합니다..

PROFIBUS DP 모듈형 절연 리피터의 작동 원리 (PSI-REP-PROFIBUS/12MB, 2708863)

핵심 성격: RS485 물리 계층 신호 재생성 + 갈바닉 절연 + 비트 타이밍. DP 애플리케이션 계층 프로토콜을 구문 분석하지 않습니다., 전기 신호 처리만 가능. 물리 계층 장치입니다., 게이트웨이 또는 프로토콜 변환기가 아님.

1. 기본원리 분석

PROFIBUS DP는 RS485 차동 버스를 기반으로 합니다.. 긴 케이블, 높은 노드 수와 접지 전위 차이로 인해 세 가지 주요 문제가 발생합니다.: 신호 감쇠, 신호 지터 (위상 드리프트) 공통 모드 접지 루프 간섭.

리피터는 버스를 전기적으로 독립된 두 개의 세그먼트로 나눕니다. (A면, B면) 세 가지 핵심 작업을 실행합니다.:

1. 리셉션: 세그먼트 A에서 차동 A/B 신호 읽기.
2. Signal Shaping & 비트 타이밍: 깨끗한 구형파 클럭을 복구하고 전송으로 인한 지터 및 왜곡을 제거합니다..
3. 구동 포워딩: 새로 생성된 차동 신호를 새로운 드라이버 레벨로 세그먼트 B로 보냅니다..

⚠️ 유효한 DP 비트 스트림만 전달됩니다.; 손상된 스파이크/간섭 패킷이 필터링됩니다..

1.1 신호 재생 (비트 타이밍, 이 모델의 주요 특징)

저가형 일반 RS485 리피터는 클럭 복구 없이 신호만 증폭합니다., 따라서 다단계 캐스케이딩 후에 지터가 축적되고 통신이 불안정하게 유지됩니다..

이 Phoenix 모델은 리타이밍 기능이 있는 액티브 리피터입니다.:

내부 PLL은 수신 데이터 스트림에 고정되고 동기화됩니다..

비트 클럭을 추출하고 표준 구형파를 재구성합니다..

깨끗한 엣지로 새로운 차동 신호를 출력합니다..

이점: 누적 지터 없이 다단계 캐스케이딩 지원, 12Mbps 고속 DP 작동 가능.

1.2 4-웨이 갈바닉 절연 (핵심 간섭 방지 기능)

모델 2708863: 전원 공급 장치 간 절연, Segment A bus, 세그먼트 B 버스 및 백플레인 버스.

절연 구성요소: 고속 디지털 절연체 (저속 기존 광커플러가 아님), 12Mbps 대역폭 정격.

기능: 세그먼트 A와 세그먼트 B 사이의 접지 루프 전류를 차단합니다..

현장 현장에서, 장치/캐비닛 간에는 수십 ~ 수백 볼트의 전위차가 존재할 수 있습니다.. 접지 루프 전류는 DP 실드 및 신호 라인에 공통 모드 간섭을 생성합니다., 간헐적인 통신이 발생하거나 RS485 트랜시버가 영구적으로 손상될 수 있습니다.. 격리 후, Segment A and Segment B have independent reference grounds; potential differences cannot cross segments.

1.3 분절 & Fault Isolation

단락, cable break or severe interference on Segment A → repeater detects anomaly and prevents faulty/short-circuit signals from propagating to Segment B.

Fault is confined to one segment; rest of DP network remains operational for segmented troubleshooting.

1.4 Baud Rate Recognition via DIP Switches

Auto mode: automatically detects DP baud rate on power-up (9.6k ~12Mbps) and synchronizes.

Fixed mode: baud rate locked via DIP switch for high-speed stable production lines to avoid misdetection.

1.5 Modular Backplane Bus (Unique to PSI Series)

Modules communicate via built-in backplane connectors on DIN rail.

이 리피터는 별도의 배선 없이 동일한 레일에 PSI-MOS PROFIBUS 광섬유 트랜시버와 직접 조립하여 PROFIBUS 전기 ⇔ 광 변환을 실현할 수 있습니다., 하이브리드 구리/광섬유 버스 네트워크 구축.

2. 신호 흐름 다이어그램

DP 세그먼트 A (주인 / 입출력 / 주파수 변환기)

↓ (차등 A/B 신호)

【절연측 A측 수신 회로】

PLL 비트 클럭 재구성 + 손상된 패킷 필터링

【절연측 B 드라이버 회로】

DP 세그먼트 B (독립부문, 최대 32 노드)

3. 중요 경계 참고사항 (일반적인 함정)
4. 물리 계층 장치만 해당, PROFIBUS 프로토콜 구문 분석 없음

DP 텔레그램을 해석하지 않습니다., 주소 전달 또는 프로토콜 변환 수행. Profinet으로 변환할 수 없습니다. / 모드버스. 원시 바이너리 비트 스트림만 전달합니다..

2. 포트 A와 포트 B는 두 개의 완전히 독립적인 버스 세그먼트에 속합니다.

종단 저항은 각 세그먼트에 대해 별도로 구성해야 합니다.!

✅ 각 세그먼트의 물리적 끝점에서만 종료를 활성화합니다.

✅ 리피터 포트는 세그먼트 시작점 역할을 합니다.. 리피터 포트 종료는 기본적으로 비활성화되어 있습니다. (해당 포트가 해당 세그먼트의 물리적 끝이 아닌 한).

3. 노드 수 제한: 최대 32 세그먼트당 DP 노드 (리피터 자체는 DP 슬레이브가 아니며 32노드 제한에 포함되지 않습니다.).
4. 계단식: multi-stage cascading supported, 그러나 총 대기 시간은 PROFIBUS DP 타이밍 예산 내에서 유지되어야 합니다..
5. 일반 RS485 리피터와의 비교

5. 일반적인 운영 예

PLC 마스터는 세그먼트 A에서 DP 텔레그램을 전송합니다. → 리피터 측면 A는 차동 신호를 수신합니다., 갈바닉 절연 적용, PLL은 깨끗한 비트 스트림을 재구성하고 글리치를 필터링합니다. → 절연된 측면 B 드라이버는 재생성된 차동 신호를 출력합니다. → 세그먼트 B의 인버터 및 원격 I/O는 전보를 수신합니다.. 양방향 반이중 통신은 역방향으로 동일하게 작동합니다..
