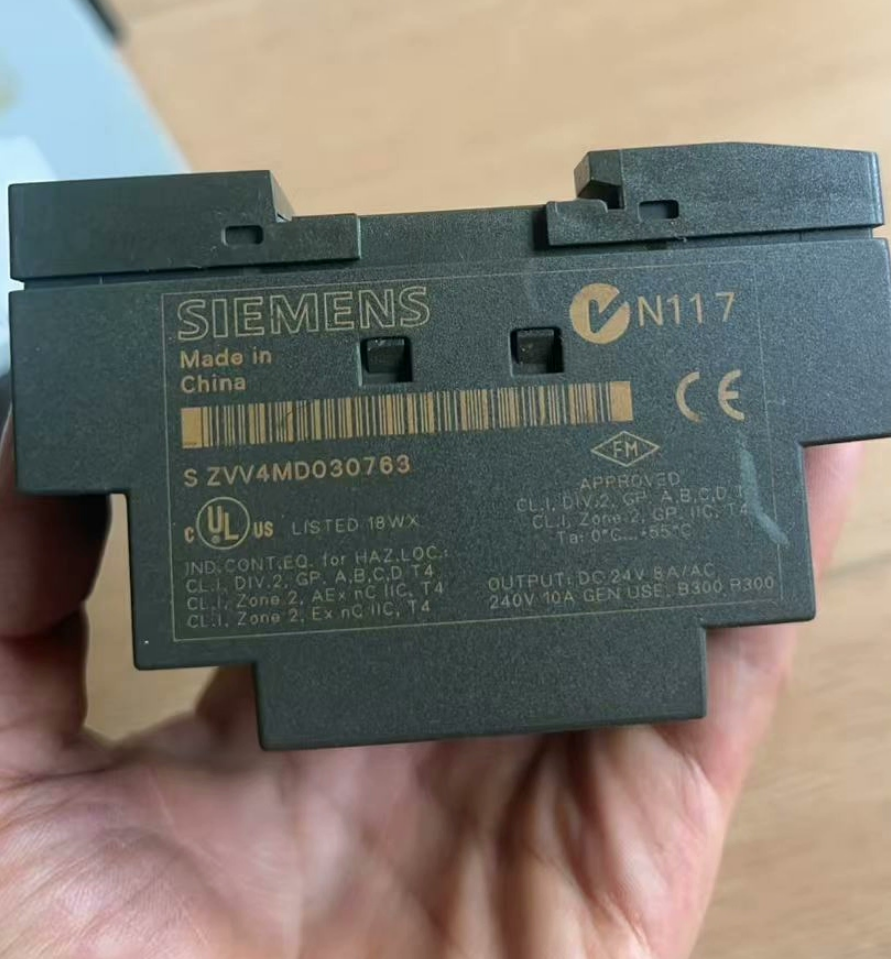

Controlador lógico inteligente Siemens 6ED1052-1FB00-0BA5

Este é o LOGOTIPO da Siemens! 230RC Smart Logic Controller (Versão 0BA5), projetado para cenários de automação de pequena escala. Possui 8 canais de entradas digitais 230V AC/DC, 4 canais de saídas de relé, 130 capacidade de memória do bloco funcional, e suporta expansão modular, tornando-o adequado para substituir circuitos de relé tradicionais. Este modelo foi descontinuado; a versão oficial atualizada é 6ED1052-1FB00-0BA6, and a higher-tier alternative is the LOGO! 8 Series 230RCE (por exemplo, 6ED1052-1FB08-0BA2).

1. Análise do modelo

2. Parâmetros principais

2.1 Power Supply and Physical Characteristics

Tensão da fonte de alimentação: 115-240V CA/CC (100-253Em DC)

Consumo de energia: Approximately 15VA (AC), 18C (CC)

Dimensões: 72mm × 90mm × 55mm (Largura × Altura × Profundidade)

Peso: 0.23kg (aprox.. 0.51 libras)

Método de montagem: Montagem em trilho DIN padrão (compatível com EN 50022 padrão)

2.2 Configuração de E/S

2.3 Memory and Performance

Function Block Capacity: 130 standard function blocks

Memória de programa: Sufficient for storing complex logic control programs

Relógio em tempo real: Integrado, backup battery supports approximately 80 hours of data retention

Tempo de ciclo: Valor típico < 10EM (depending on program complexity)

3. Recursos funcionais

3.1 Funções principais de controle

Built-in complete standard function block library: Logic gates (AND/OR/XOR/NOT), temporizadores (TON/TOF/TP), contadores (CTU/CTD), comparadores, weekly/daily timers, etc..

Supports basic arithmetic operations, Pulse Width Modulation (PWM), and analog value processing (expansion module required)

Integrated real-time clock for implementing time-controlled tasks

3.2 Expandability and Communication

Supports LOGO! series expansion modules (E/S digitais, E/S analógica, módulos de comunicação)

Connectable to PC via LOGO! programming cable for programming with LOGO! Software Soft Comfort

No built-in Ethernet interface (characteristic of Version 0BA5); network communication achievable via expansion modules

3.3 Operação e Manutenção

Built-in LCD display supporting local parameter setting and status monitoring

Password protection function to prevent unauthorized program modifications

Fault diagnosis function for quick system issue localization

Compatível com EN 55 011 Class B electromagnetic compatibility standard, suitable for industrial and civil environments

4. Instalação e Manutenção

4.1 Pontos-chave de instalação

Local de instalação: Avoid direct sunlight, umidade, pó, e ambientes com gases corrosivos; ambient temperature 0-55℃, umidade relativa 5-95% (sem condensação)

Especificações de fiação:

Conexão de energia: L1/N (AC) or L+/L(CC), protective grounding required

Fiação de entrada: Maximum length of unshielded cable is 100 metros, same phase must be connected for inputs in the same group

Fiação de saída: Independent wiring recommended for each output channel to avoid overload

Montagem em trilho DIN: Snap-in design for easy installation, 10mm heat dissipation space recommended

4.2 Recomendações de manutenção

Verifique regularmente o aperto das conexões dos terminais para evitar afrouxamentos

Limpe a tela e a caixa do monitor para evitar que o acúmulo de poeira afete a operação

Backup do programa: Faça backup regularmente de programas usando LOGO! Soft Comfort para evitar perda de dados

Substituição de bateria reserva: Substitua a bateria do botão CR2032 quando os dados do relógio em tempo real não puderem ser retidos

4.3 Tratamento de falhas comuns

5. Recomendações de atualização e substituição

5.1 Modelo oficial de substituição direta

6ED1052-1FB00-0BA6 (Versão 0BA6):

Substituição direta para versão 0BA5, compatível com hardware com portabilidade direta de programa

Melhoria de desempenho: Capacidade do bloco funcional aumentada para 200, velocidade de operação mais rápida

Recomendado como a primeira escolha para substituição individual

5.2 Opção de atualização de alto nível (LOGOTIPO! 8 Série)

6ED1052-1FB08-0BA2 (LOGOTIPO! 230RCE):

Capacidade do bloco funcional aumentada para 400, apoiando programas mais complexos

Interface Ethernet integrada com servidor web integrado, suporte para monitoramento e controle remoto

Suporta registro de dados, páginas da web definidas pelo usuário, e comunicação MQTT (Versão 8.4)

Requer programação com LOGO! Soft Comfort V8.4 ou superior, compatível com projetos legados

5.3 Recomendações de estratégia de substituição

6. Cenários de aplicação

Controle de bomba/ventilador pequeno

Controle automático de sistemas de iluminação e ar condicionado

Controle do sistema de controle de portas/janelas/acesso

Controle de pequenas linhas de produção, como transportadores e máquinas de embalagem

Substituição de circuitos de relés tradicionais para melhorar a confiabilidade e flexibilidade do sistema

Como o modelo 230RC do LOGO! 0BA5 Series, Siemens 6ED1052-1FB00-0BA5 é um controlador lógico inteligente maduro e confiável, adequado para projetos de automação de pequena escala. Embora descontinuado, existem modelos de substituição oficiais claros. Recomenda-se selecionar o produto de substituição apropriado com base nas necessidades reais; para comunicação em rede e funções mais poderosas, atualizando para o LOGOTIPO! 8 O modelo da série 230RCE é recomendado.

Siemens LOGO! 230Software de programação RC: Guia detalhado para LOGO! Conforto suave

Visão geral principal: O software de programação oficial do LOGO! 230RC (incluindo 6ED1052-1FB00-0BA5) é LOGOTIPO! Conforto suave, com a versão estável mais recente sendo V8.3. Suporta dois métodos de programação gráfica: Diagrama de blocos funcionais (DCT) e diagrama de escada (RAPAZ), e fornece funções básicas, como simulação offline, monitoramento on-line, backup e restauração do programa. É compatível com todos os LOGO! controladores de série, adapta-se perfeitamente ao 230RC Versão 0BA5, e permite a comunicação via cabo de programação dedicado ou interface USB.

1. Visão geral do software

LOGOTIPO! Soft Comfort é um software de programação baseado em PC desenvolvido pela Siemens exclusivamente para LOGO! controladores lógicos inteligentes da série. Seu posicionamento central é um “ferramenta de engenharia fácil de usar e intuitiva”, projetado para ajudar os usuários a implementar rapidamente a programação, simulação e depuração de projetos de automação de pequena escala.

Desenvolvedor: Digital Industries Division, Siemens AG

Sistemas Suportados: Windows 7/8/10/11 (64-bit recommended), Linux, Mac OS X

Valor Central: No professional programming background required; logic control program design can be completed through drag-and-drop operations, significantly lowering the threshold for small-scale automation project development

Official Positioning: O “soulmate” of LOGO! controladores, providing full-process support from project creation to device debugging

2. Version Evolution and Compatibility

2.1 Main Version History

2.2 Notas de compatibilidade

Backward Compatibility: Version V8.3 fully supports LOGO! 230RC Version 0BA5 without additional settings

Program Porting: Programs for Version 0BA5 can be directly opened, edited and downloaded to new hardware in V8.3

Hardware Adaptation: Supports all LOGO! basic units and expansion modules, including digital I/O, E/S analógica, módulos de comunicação, etc..

3. Detailed Core Functions

3.1 Programming Environment and Methods

Double Programming Modes: Simultaneously supports Function Block Diagram (DCT) e diagrama de escada (RAPAZ) graphical programming methods to meet different user habits

Intuitive Interface: Left-side function block library, middle programming area, right-side property setting panel with clear layout and easy operation

Function Block Library: Built-in complete standard function blocks, incluindo:

Logic gates (AND/OR/XOR/NOT, etc.)

Timers (TON/TOF/TP, etc.)

Counters (CTU/CTD, etc.)

Comparators, arithmetic operations, PWM, relógio em tempo real, etc..

3.2 Simulation and Debugging Tools

3.3 Project Management and Documentation

Project Archiving: Complete project file saving with version management support

Automatic Documentation Generation: Generate professional documents such as program circuit diagrams and I/O allocation tables

Annotation Function: Support adding detailed annotations to function blocks and variables to improve program readability

Print Output: Imprimir diagramas de circuitos do programa, tabelas de parâmetros, etc., para manutenção no local

3.4 Comunicação e interação de dados

Conexão de programação: Conexão de suporte ao LOGO! 230RC via cabo de programação dedicado (LOGOTIPO! Cabo USB) ou interface USB

Transferência de programa: Realizar upload do programa, baixar e atualizar entre PC e controlador

Backup de dados: Suporta backup e restauração completos de programas e parâmetros do controlador

Comunicação Estendida: Realize Ethernet, Modbus e outros protocolos de comunicação com módulos de comunicação (LOGOTIPO! 8 Série necessária)

4. Pontos-chave de adaptação com LOGO! 230RC0BA5

4.1 Método de conexão

Solução recomendada: Use o LOGOTIPO original da Siemens! Cabo de programação USB (6ED1057-1AA01-0BA0) com suporte plug-and-play

Etapas de conexão:

1. Instale o LOGOTIPO! Software e drivers Soft Comfort
2. Conecte o cabo de programação à interface USB do PC e ao LOGO! 230Porta de programação RC
3. O software identifica automaticamente o dispositivo e estabelece uma conexão de comunicação

4.2 Limitações e otimização de programação

Function Block Capacity: A versão 0BA5 suporta 130 standard function blocks; O software V8.3 pode exibir a contagem de blocos de funções usados/disponíveis em tempo real

Otimização do Programa: O software fornece funções de otimização automática para ajudar a reduzir o número de blocos de funções usados ​​e melhorar a eficiência da operação do programa

Configuração de parâmetros: Suporta configuração direta do LOGO! 230Parâmetros RC, como filtragem de entrada e atraso de saída no software

4.3 Portabilidade e atualização do programa

0Portabilidade BA5 → 0BA6: Os programas podem ser abertos diretamente na V8.3 e baixados para o hardware da versão 0BA6 sem modificação

0BA5 → LOGO! 8 Atualizar: O software converte automaticamente o formato do programa e suporta expansão de funções; observe que algumas funções avançadas requerem suporte de hardware

5. Processo de instalação e uso

5.1 Instalação de software

Instalação completa do V8.3:

1. Baixe o pacote de instalação V8.3 completo no Siemens Industry Support Center
2. Descompacte e execute o instalador, aceitar o contrato de licença
3. Selecione o caminho de instalação e conclua a instalação do componente
4. Instale drivers de cabo de programação (se estiver usando conexão USB)

Instalação de atualização: Instale uma versão anterior (por exemplo, V8.0) primeiro, em seguida, execute o pacote de atualização V8.3

5.2 Etapas básicas de uso

1. Crie um novo projeto → Selecione LOGO! 230Modelo RC 0BA5
2. Arraste os blocos de funções necessários da biblioteca de blocos de funções para a área de programação
3. Conecte blocos funcionais e defina parâmetros (por exemplo, tempo do temporizador, valor do contador)
4. Teste a lógica do programa por meio de simulação offline e corrija erros
5. Conecte o hardware e baixe o programa para LOGO! 230RC
6. Monitore o status de execução on-line e execute depuração no local
7. Faça backup do programa e gere a documentação do projeto

5.3 Solução de problemas comuns

6. Funções avançadas e habilidades de aplicação

6.1 Função do Módulo Macro

A lógica comum pode ser encapsulada em módulos macro para reutilização para melhorar a eficiência da programação

Suporta parametrização de módulos macro para se adaptar a diferentes cenários de aplicação

6.2 Proteção por senha

Suporta configuração de senhas de acesso para programas para evitar modificações não autorizadas

Dividido em senhas de nível de usuário e de administrador para controle de acesso flexível

6.3 Cooperação com LOGO! Tela de exibição

Configure o conteúdo de exibição do LOGO! 230Tela LCD RC no software

Suporta interfaces de exibição personalizadas para operação e monitoramento convenientes no local

7. Resumo e recomendações

LOGOTIPO! Soft Comfort é a ferramenta de programação ideal para o LOGO! 230Controlador RC 0BA5. Sua interface gráfica intuitiva, poderosas funções de simulação e recursos abrangentes de gerenciamento de projetos tornam o desenvolvimento de projetos de automação em pequena escala simples e eficiente.

Recomendações de uso:

1. Priorize a versão estável mais recente V8.3 para compatibilidade ideal e suporte funcional
2. Verifique a lógica usando a função de simulação offline antes de desenvolver programas complexos para reduzir o tempo de depuração no local
3. Faça backup regularmente dos arquivos do projeto e defina proteção por senha para programas importantes
4. Para comunicação em rede e funções avançadas, atualizar para o LOGOTIPO! 8 Série (por exemplo, 230RCE) e use o software V8.3 para obter um controle de automação mais poderoso
