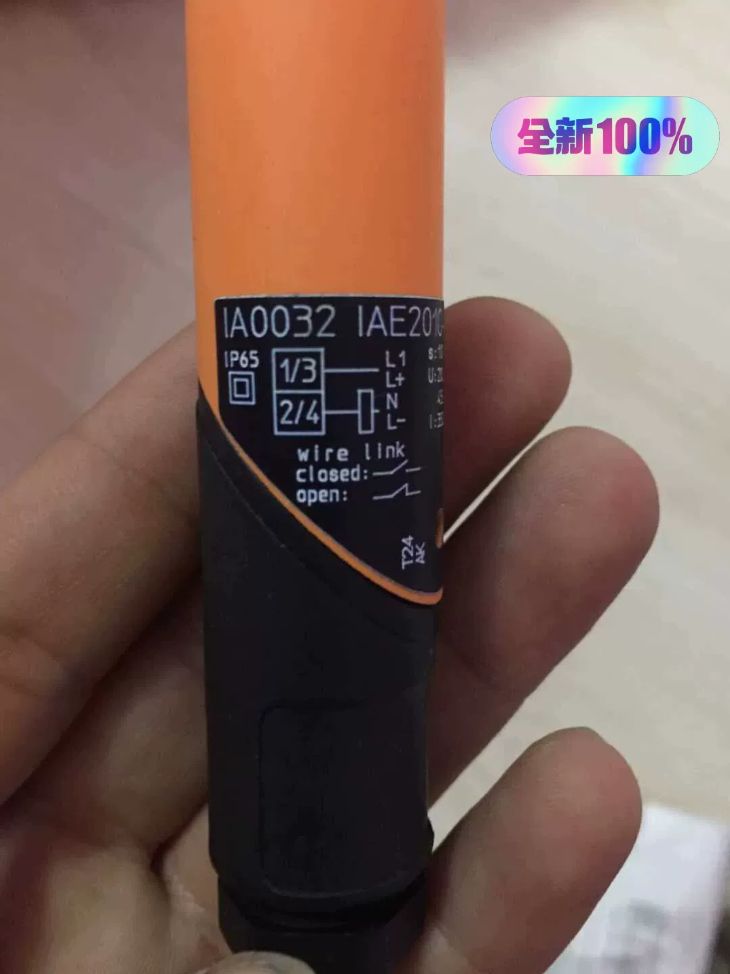

IFM IA0032 Индуктивный датчик приближения

ИФМ IA0032 (Полный номер модели.: IAE2010-FBOA) Индуктивный датчик приближения

Разбивка кода модели: IAE2010-FBOA
IA: Two-wire inductive sensor series compatible with both AC and DC
Э: Cylindrical plastic housing with terminal junction box
20: Outer diameter φ20mm
10: Rated sensing distance Sn=10mm (незаподлицо с монтажом)
Ф: M16 terminal junction box (rotatable by 90°)
Б: Switchable NO / NC output
OA: Standard length 92mm, IP65 protection rating
Основные характеристики
Заказ №.: IA0032 (Пункт №.), full model IAE2010-FBOA
Тип обнаружения: Индуктивный, detects ferromagnetic metals only
Тип монтажа: без смыва (невстраиваемый)
Габаритные размеры: φ20mm × total length 92mm
Материал корпуса: ПБТ инженерный пластик; sensing face: ПК
Вес нетто: 84g per piece
Класс защиты: IP65
Сертификаты: CE, cULus, CCC, UKCA
Стандартные аксессуары: Matching mounting clamps
Основные электрические параметры

Источник питания & Выход (Universal Two-wire AC/DC)

Рабочее напряжение: Wide voltage compatibility 20～250V AC / округ Колумбия

Тип выхода: Series two-wire design, NO/NC switchable via internal jumper

Ток нагрузки:

DC operation: Макс. 100мА

AC @50℃: 350мА; AC @80℃: 250мА

Voltage Drop: Макс. 6V for DC, Макс. 6.5V for AC

Minimum Holding Current: 5мА (обязательно для двухпроводных датчиков)

Частота переключения: 25Гц (переменного тока) / 70Гц (округ Колумбия)

Расстояние срабатывания: Номинальный Sn=10 мм, надежный эффективный диапазон обнаружения 0～8,1 мм

Индикатор состояния: Желтый светодиод, постоянное освещение при приближении металлической цели

Функции защиты: Нет защиты от обратной полярности., нет встроенной защиты от короткого замыкания; Для цепи требуется внешний быстродействующий предохранитель ≤2А

Параметры окружающей среды

Рабочая температура: -25℃ ～ +80℃

Температура хранения: -40℃ ～ +85℃

Структура проводки

Задняя клеммная распределительная коробка M16, емкость терминала 2,5 мм²

Совместимый внешний диаметр кабеля: 4.5~10 мм; распределительная коробка поворачивается на 90° для гибкой прокладки проводки

Основные характеристики продукта
Универсальная двухпроводная конструкция переменного/постоянного тока.: Можно подключить последовательно напрямую с реле., электромагнитные клапаны и модули ввода переменного/постоянного тока ПЛК, нет необходимости различать цепи переменного и постоянного тока
Одноступенчатое переключение NO/NC: Выходная логика регулируется путем замыкания внутренних клемм, универсальный для подготовки массы
Гладкий цилиндрический пластиковый корпус противостоит скоплению пыли и масла., подходит для пыльных и влажных рабочих сред
Задняя поворотная распределительная коробка на 90° упрощает монтаж проводов в компактных пространствах для установки
Широкий диапазон температур и напряжения, идеально подходит для станков, производственные линии, строительная техника и ремонт устаревшего оборудования
Типичные сценарии применения

Определение положения металлических заготовок на станках, обнаружение присутствия металлических материалов в силосах

Ограничение положения металлических поддонов и стопоров на конвейерных линиях

Сигнал наличия металлических поршней и цилиндров в гидравлическом/пневматическом оборудовании

Реконструкция устаревших шкафов управления (смешанные цепи переменного тока 220 В и постоянного тока 24 В)

Обнаружение пределов упаковки, текстильное и горнодобывающее оборудование для легкой пыли

Эквивалентные сменные модели оригинального производителя (Прямая посадка, Модификация бурения не требуется)
Версия клеммной коробки того же размера (Полностью совместим)

IA0027 (IAE2010-BOA): То же φ20 / 10Расстояние срабатывания мм / двухпроводной AC/DC, fixed NC output without NO/NC switching, identical length, более низкая стоимость

M12 Connector Cable Outlet Version (Rewiring Required)

IA0004 (IAE2010-ABOA): φ20, Sn=10mm, разъем М12, total length 77mm, switchable NO/NC, suitable for quick-disconnect cable applications

Межбрендовые совместимые замены (φ20 Non-flush, 10мм, Two-wire AC/DC)

Бренд	Модель	Ключевые точки совпадения	Различия
Шнайдер	XS2M20MA230	φ20, Sn=10mm, 20-250V two-wire AC/DC	Slightly shorter body, fixed NO output, non-switchable
Пепперл+Фукс	NBB20-U1-A2	φ20, 10mm non-flush, двухпроводной AC/DC	Brass metal housing, Защита IP67, superior oil resistance
Turck	BI20-G47-AN6X2 (AC two-wire version)	Identical sensing distance, threaded mounting	Cable outlet without terminal junction box
Cost-Effective Domestic Brand	Hugong LJ20A3-10-J/DZ	φ20, two-wire AC220V, fixed NO output	AC-only, no wide DC voltage support, for low-budget projects

Quick Troubleshooting Table

Симптом неисправности	Первопричина	Решение
Yellow LED off, no signal when metal target approaches	1. Supply voltage below 20V; 2. Load current <5мА; 3. Loose terminal wiring	Measure circuit voltage; Add parallel bleeder resistor; Затяните клеммы
Frequent false triggering / signal jitter	1. Металлическая мишень на предельном расстоянии 8,1 мм.; 2. Сильные окружающие электромагнитные помехи	Сократить расстояние обнаружения; Установите экранирующий кронштейн датчика.
Нет выхода после включения, датчик сгорел	Обратное подключение без защиты от полярности; Повреждение от короткого замыкания без предохранителя	Строго соблюдайте полярность цепи.; Установите быстродействующий предохранитель на 2 А перед входом
Потеря сигнала при высокой температуре	Температура окружающей среды >80℃, Ток нагрузки переменного тока превышает 250 мА	Уменьшите ток нагрузки; Улучшите вентиляцию и охлаждение шкафа

Ключевой выбор & Меры предосторожности при замене
Обязательные критерии соответствия: φ20 внешний диаметр, незаподлицо с монтажом, номинальное расстояние срабатывания 10 мм, двухпроводной 20–250 В переменного/постоянного тока. В противном случае, прямая замена оригинальной схемы невозможна.
Если логика переключения NO/NC требуется программой оборудования, изначально можно выбрать только IA0032; IA0027 обеспечивает фиксированный выход NC без функции переключения..
Минимальный ток нагрузки ≥5 мА для двухпроводных цепей датчика.. При подключении к входам ПЛК с высоким импедансом, для обеспечения стабильной работы переключения необходимо параллельно подключить предохранительный резистор сопротивлением 5 кОм..
Нет защиты от обратной полярности.. Изменение полярности проводки переменного/постоянного тока приведет к необратимому повреждению датчика..
Проверка установочных размеров: Общая длина IA0069 идентична оригинальной модели (92 мм).; IA0027 и IA0004 имеют длину всего 77 мм.. Слоты монтажного кронштейна остаются совместимыми, и проставки могут быть добавлены для устранения зазоров между передней и задней частью.
Руководство по выбору на основе приложения:

Дасти, влажная среда & компактные места для проводки: IA0069 (оригинальная версия клеммной коробки)

Загрязненные нефтью, станки с сильной вибрацией: Модели Pepperl+Fuchs с металлическим корпусом

Массовая недорогая замена отечественного оборудования: Хуонг / Бытовые двухпроводные датчики переменного/постоянного тока Fotek

Полный спектр решений для замены IFM IA0032 (IAE2010-FBOA)

Основные характеристики оригинальной модели: φ20 цилиндрический, незаподлицо Sn=10мм, двухпроводной 20～250В переменного/постоянного тока, 90° вращающаяся клеммная распределительная коробка, switchable NO/NC, IP65, общая длина 92 мм. Замены делятся на три типа.: Оригинальные прямые замены IFM, Импортированный европейский & Совместимые модели американского эквивалента, и экономичный китайский / Тайваньские отечественные замены.

Оригинальные заводские замены IFM (Лучшие рекомендации, Никаких модификаций электрических цепей)
100% Измерение & Функция Полностью совместимая прямая замена (Заводская модернизированная модель)

IA0069 IAE2010-FBOA/RT

Совместимость: 100% соответствовать, φ20, общая длина 92 мм, Поворотная клеммная коробка M16, переключаемый перемычкой NO/NC, двухпроводной 20–250 В переменного/постоянного тока, Sn=10мм незаподлицо

Разница: Термостойкое оптимизированное покрытие RT продлевает срок службы в пыльных и масляных условиях.; монтажные отверстия и клеммы для проводки полностью взаимозаменяемы для замены по принципу «включай и работай» без замены корпуса или проводки.

Применимые сценарии: Обслуживание OEM-оборудования, экспортная техника, projects requiring unified IFM brand components

Same-Spec Terminal Box Version (Non-Switchable NO/NC, Более низкая стоимость)

IA0027 IAE2010-BOA

Совместимость: 95% соответствовать, φ20, Sn=10mm, two-wire AC/DC with terminal box, only body length differs (77mm vs original 92mm)

Critical Limitation: Fixed NC output only, NO switching function unavailable. Not applicable for equipment requiring switchable logic.

Применимые сценарии: Fixed NC circuits, budget-limited projects without output switching demands

M12 Plug Cable Outlet Version (Quick-Disconnect Wiring Renovation)

IA0004 IAE2010-ABOA

Технические характеристики: φ20, Sn=10mm, switchable NO/NC, двухпроводной 20–250 В переменного/постоянного тока

Разница: Rear M12 connector without terminal box, total length 77mm; cable connectors need replacement

Применимые сценарии: Standardized quick-disconnect wiring systems, equipment requiring frequent disassembly and maintenance

Импортированный европейский & American Industrial Brand Compatible Replacements (Equivalent Industrial Grade, Cross-Brand Substitution)
Schneider XS2M20MA230

Основные характеристики: φ20, Sn=10мм незаподлицо, two-wire 20~250V AC/DC

Совместимость: 88% соответствовать, plastic cylindrical housing, fixed NO output, cable outlet without terminal box

Преимущества: Достаточный внутренний запас, превосходное согласование с полными шкафами управления Schneider

Примечание: Переключение NO/NC недоступно; схема крепления кабеля требует корректировки

Пепперл+Фукс NBB20-U1-A2

Технические характеристики: φ20, 10mm non-flush, двухпроводной AC/DC 20-250В

Преимущества: Металлический корпус из латуни со степенью защиты IP67., превосходная маслостойкость и устойчивость к вибрации, предпочтителен для тяжелой промышленности и станков с загрязнением маслом

Разница: Резьбовой кабельный вывод без поворотной клеммной коробки, небольшая разница в длине тела

Турк BI20-G47-ADZ30X2

φ20, Sn=10мм незаподлицо, двухпроводной AC/DC широкого напряжения, металлический корпус

Применимые поля: Гидравлическое оборудование, мощные производственные линии, условия эксплуатации с высокой вибрацией

Экономичный китайский / Тайваньские отечественные замены (Массовая бытовая техника, Ограниченный бюджет)
Хьюгонг LJ20A3-10-J/ACDC (Универсальная модель переменного/постоянного тока)

Технические характеристики: φ20, 10mm non-flush, двухпроводной 20–250 В переменного/постоянного тока, plastic cylindrical housing

Преимущества: Низкая цена, обильный запас, встроенный желтый светодиодный индикатор состояния

Ограничение: Кабельный вывод без поворотной клеммной коробки, фиксированный непереключаемый выход NO/NC

Фото ПМ20-10АС

Цилиндр М20, 10мм неэкранированный, двухпроводной AC/DC широкого напряжения, IP65

Применимые сценарии: Упаковка, автоматизированные линии по производству текстиля и легкой промышленности

Синьлин LJM20A-10J/ACDC

Электрические параметры полностью соответствуют оригинальным характеристикам., экономичная отечественная модель, поддерживает смешанные цепи 24 В/220 В

Сравнительная таблица выбора замены

Категория замены	Модель	Переключаемый НО/НЗ	Клеммная коробка	Длина тела	Уровень совместимости	Модификация шкафа/проводки	Применимые сценарии	Уровень стоимости
Оригинальная идеальная прямая замена	IA0069	Да	90° Поворотная клеммная коробка	92мм	100%	Ничего не требуется	Экспортное оборудование, OEM-обслуживание	Высокий
Оригинальная экономическая модель	IA0027	Только фиксированное ЧПУ	Клеммная коробка	77мм	95%	Небольшая регулировка длины для монтажа.	Фиксированные цепи NC	Средне-высокий
Оригинальная модель с быстроразъемным соединением	IA0004	Да	Разъем М12	77мм	90%	Замените соединительные кабели	Стандартизированное оборудование для быстрой замены	Средне-высокий
Импортированный европейский & Американский бренд	Schneider XS2M20MA230	Фиксированное НЕТ Только	Кабельный выход	короче	88%	Ремонт кабелей	Полные сборки шкафа Schneider	Середина
Импортированный европейский & Американский бренд	Пепперл+Фукс NBB20-U1-A2	Фиксированное НЕТ Только	Резьбовой выход	короче	85%	Перемонтировать кабели	Тяжелая нефтезагрязненная техника	Середина
Экономичная отечественная модель	Хьюгонг LJ20A3-10-J/ACDC	Непереключаемый	Кабельный выход	короче	80%	Ремонт кабелей	Массовое бытовое оборудование на заказ	Низкий

Меры предосторожности при замене ядра
Обязательное требование переключения NO/NC

Оригинальный IA0032 поддерживает переключение NO/NC с помощью перемычек.. Если оба логических состояния требуются программой оборудования, приемлемы только IA0069 и IA0004. IA0027, Schneider и отечественные альтернативы имеют фиксированную мощность без возможности переключения..

Требования к проводке клеммной коробки

Для компактных шкафов, требующих прокладки проводов с изгибом на 90°., некоторые модели оснащены поворотными клеммными коробками M16. (IA0069, IA0027). Версии с вилкой/кабельной розеткой изменят исходную схему проводки..

Ограничения схемы двухпроводного датчика

Минимальный ток нагрузки ≥5 мА. При подключении к входам ПЛК с высоким импедансом, для устранения джиттера сигнала параллельно необходимо подключить предохранительный резистор сопротивлением 5 кОм.. Нет защиты от обратной полярности.; строго различайте фазные/нейтральные или положительные/отрицательные клеммы при подключении.

Проверка установочных размеров

IA0069 полностью соответствует исходной общей длине 92 мм.. IA0027 и IA0004 имеют длину всего 77 мм.. Слоты монтажного кронштейна остаются совместимыми, и проставки могут быть установлены для заполнения зазоров спереди и сзади..
