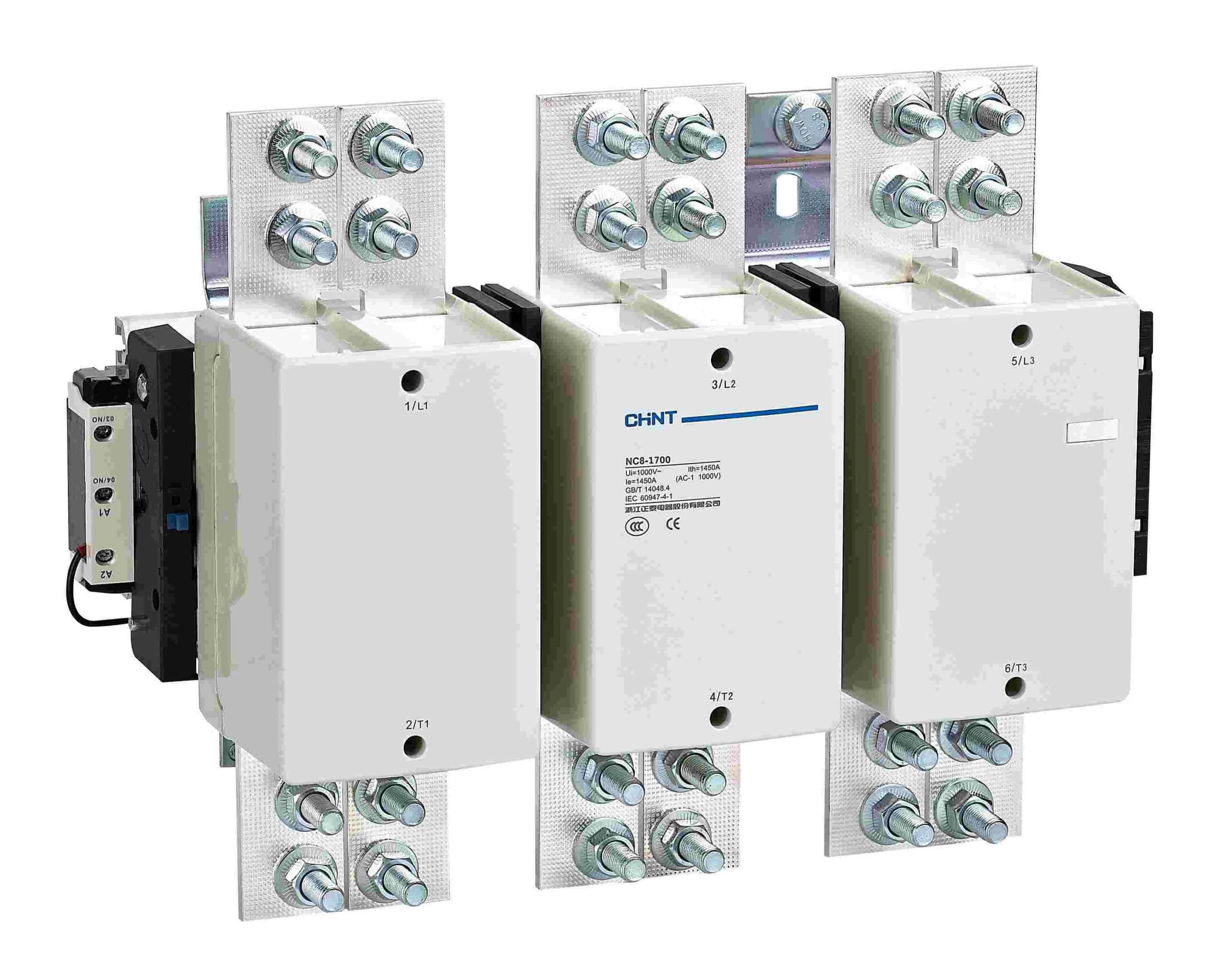

ที่ ชินท์ คอนแทคเตอร์เอซี NC8-65 220V เป็นอุปกรณ์ไฟฟ้าที่นิยมใช้ในด้านการควบคุมไฟ. บทนำต่อไปนี้จะเปิดเผยจากข้อมูลพื้นฐาน, หลักการทำงาน, สถานการณ์การใช้งานและมิติอื่น ๆ:
– ข้อมูลพื้นฐาน
– ความหมายของแบบจำลอง กล่องกระจายสินค้าแบบติดพื้นผิว Chint PZ30/8 ทิศทาง
– “เอ็นซี8” แสดงถึงคอนแทค AC Chint NC8 series;
– “65” หมายถึงกระแสไฟทำงานที่กำหนดของคอนแทคเตอร์ภายใต้หมวดการใช้งาน AC-3/415V, ซึ่งก็คือ 65A;
– “220วี” แสดงว่าแรงดันคอยล์ของคอนแทคคือ 220V, หมายความว่าจำเป็นต้องเชื่อมต่อกับแหล่งจ่ายไฟ AC 220V เพื่อขับเคลื่อนระบบแม่เหล็กไฟฟ้าของคอนแทคเตอร์.
– การรับรองผลิตภัณฑ์
– สอดคล้องกับมาตรฐานเช่น GB/T 14048.1, กิกะไบต์/ที 14048.4, ไออีซี/อังกฤษ 60947-1, ไออีซี/อังกฤษ 60947-4-1, ฯลฯ, และได้รับการรับรองเช่น CCC, แอล, ซีอี, เรือ, ฯลฯ.
– ระดับการป้องกันสิ่งที่แนบมา
– IP20, which can prevent the intrusion of objects larger than 12.5mm, เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมทั่วไป.
– หลักการทำงาน
When a 220V AC voltage is applied across the coil, an alternating current is generated in the coil, thereby producing a magnetic field. Under the action of the magnetic field, the iron core generates electromagnetic suction force, ดึงดูดกระดองให้ทำหน้าที่, making the main contacts and auxiliary contacts of the contactor close or open, so as to realize the on-off control of the circuit. When the coil is powered off, สนามแม่เหล็กจะหายไป, the armature returns to the initial position under the action of the reset spring, the contacts are reset accordingly, and the circuit is disconnected.
– คุณสมบัติโครงสร้าง
– การออกแบบที่กะทัดรัด
– Small in size and compact in structure, which can save installation space and is convenient for installation and use in various electrical control cabinets.
– Complete Accessories
– สามารถติดตั้งคอนแทคเสริมแบบแขวนด้านข้างและแบบแขวนด้านบนได้, โมดูลล่าช้า, โมดูลเชื่อมต่อทางกล, โมดูลป้องกันไฟกระชาก, ฯลฯ, เพื่อตอบสนองความต้องการการควบคุมและสถานการณ์การใช้งานที่แตกต่างกัน.
– พารามิเตอร์ทางเทคนิค
จัดอันดับแรงดันไฟฟ้าของฉนวน: 690วี.
พิกัดแรงดันอิมพัลส์ทนต่อแรงดันไฟฟ้า: 6กิโลโวลต์.
กระแสลมร้อนแบบธรรมดา: กระแสไฟทำความร้อนด้วยอากาศอิสระทั่วไปที่สอดคล้องกับ 65A โดยปกติจะอยู่ที่ประมาณ 80A.
จัดอันดับกำลังการผลิต: กระแสสร้างคือ 10×Ie (เอซี-3) หรือ 12×นั่นคือ (เอซี-4). นั่นก็คือ, สำหรับ NC8-65, พิกัดกำลังผลิตอยู่ที่ 650A สำหรับประเภทการใช้งาน AC-3 และ 780A สำหรับประเภทการใช้งาน AC-4.
ความจุทำลายพิกัด: กระแสไฟกระชากคือ 8×Ie (เอซี-3) หรือ 10×เช่น (เอซี-4). นั่นก็คือ, ความสามารถในการทำลายพิกัดที่กำหนดคือ 520A ภายใต้หมวดการใช้งาน AC-3 และ 650A ภายใต้หมวดการใช้งาน AC-4.
ทนต่อกระแสไฟในเวลาอันสั้น: สามารถทนกระแสไฟ 320A ได้ในระยะเวลาอันสั้นภายใน 10 วินาที.
– สถานการณ์การใช้งาน
– การควบคุมมอเตอร์
– นิยมใช้ในวงจรไฟฟ้ากระแสสลับ 50Hz (หรือ 60Hz) และพิกัดแรงดันไฟฟ้าที่ใช้งานได้ถึง 690V, มันสามารถสตาร์ทและควบคุมมอเตอร์ AC บ่อยครั้ง. เมื่อใช้ร่วมกับรีเลย์โอเวอร์โหลดความร้อนที่เหมาะสมเพื่อสร้างสตาร์ทเตอร์แบบแม่เหล็กไฟฟ้า, มันสามารถป้องกันวงจรจากการทำงานเกินพิกัดที่เป็นไปได้.
– การควบคุมอัตโนมัติทางอุตสาหกรรม
– ในสายการผลิตอัตโนมัติต่างๆ, อุปกรณ์เครื่องจักรกลและสาขาอื่น ๆ ในการผลิตภาคอุตสาหกรรม, มันถูกใช้เพื่อควบคุมการเริ่มและหยุด, การหมุนไปข้างหน้าและย้อนกลับ, การควบคุมความเร็ว, ฯลฯ, ของมอเตอร์เพื่อให้เกิดการควบคุมกระบวนการผลิตแบบอัตโนมัติ.
– ระบบไฟฟ้า
– ในระบบไฟฟ้า เช่น สถานีไฟฟ้าย่อย และห้องสวิตช์เกียร์, ใช้สำหรับควบคุมการเปิด-ปิดอุปกรณ์ไฟฟ้า, เช่นการควบคุมสวิตชิ่งของหม้อแปลงไฟฟ้า, ตัวเก็บประจุ, เครื่องปฏิกรณ์, ฯลฯ.
อายุการใช้งานทางกลและอายุการใช้งานทางไฟฟ้าของคอนแทค Chint AC NC8-65 220V มีดังนี้:
ชีวิตเครื่องกล: อายุการใช้งานทางกลของผลิตภัณฑ์ทั้งชุดสามารถเข้าถึงได้ 10 ล้านครั้ง.
ชีวิตไฟฟ้า: ภายใต้หมวดการใช้งาน AC-3 415V, อายุการใช้งานไฟฟ้าที่ไม่ลดทอนในปัจจุบันสามารถเข้าถึงได้ 1.2 ล้านถึง 1.7 ล้านครั้ง; ภายใต้หมวดการใช้งาน AC-4 415V, อายุการใช้งานไฟฟ้าที่ไม่ลดทอนในปัจจุบันสามารถเข้าถึงได้ 35,000 ถึง 90,000 ครั้ง.
หลักการทำงานของคอนแทค Chint AC NC8-65 220V ขึ้นอยู่กับผลเสริมฤทธิ์ของการเหนี่ยวนำแม่เหล็กไฟฟ้าและการกระทำทางกล. ขับเคลื่อนการทำงานของระบบหน้าสัมผัสผ่านสนามแม่เหล็กที่สร้างโดยขดลวดพลังงานเพื่อให้เกิดการควบคุมการเปิด-ปิดของวงจร. หลักการเฉพาะมีดังนี้:
1、หลักการทำงานหลัก
- การสร้างสนามแม่เหล็กโดยการให้พลังงานคอยล์
เมื่อขดลวดของคอนแทคเตอร์เชื่อมต่อกับแหล่งจ่ายไฟ AC 220V, an alternating current is generated in the coil, จึงเกิดสนามแม่เหล็กสลับกัน. สนามแม่เหล็กนี้ทำให้เกิดแกนเหล็ก (แกนเหล็กคงที่) เพื่อสร้างแรงดูดแม่เหล็กไฟฟ้า.
- Armature Action Drives การปิดหน้าสัมผัส
แรงดูดแม่เหล็กไฟฟ้าจะเอาชนะความต้านทานของสปริงรีเซ็ตและดึงดูดกระดอง (แกนเหล็กที่สามารถเคลื่อนย้ายได้) เพื่อเคลื่อนตัวเข้าหาแกนเหล็กคงที่. กระดองขับเคลื่อนหน้าสัมผัสหลักและหน้าสัมผัสเสริมให้ทำหน้าที่ผ่านก้านสูบ:
ผู้ติดต่อหลัก: ปิดเพื่อต่อวงจรหลัก (เช่น วงจรมอเตอร์), เพื่อให้โหลด (เช่นมอเตอร์) มีพลังในการทำงาน.
ติดต่อเสริม: ตามการออกแบบ, รายชื่อผู้ติดต่อที่เปิดตามปกติจะปิดและรายชื่อผู้ติดต่อที่ปิดตามปกติจะเปิดขึ้น, ซึ่งใช้สำหรับป้อนกลับสัญญาณหรือควบคุมอินเทอร์ล็อกของวงจรควบคุม.
- รีเซ็ตหลังจากปิดคอยล์
When the coil is powered off, สนามแม่เหล็กสลับจะหายไป, แรงดูดแม่เหล็กไฟฟ้าจะหายไป, และสปริงรีเซ็ตจะดันกระดองกลับไปที่ตำแหน่งเริ่มต้น. ระบบการติดต่อจะถูกรีเซ็ตตามนั้น:
– หน้าสัมผัสหลักเปิดขึ้นเพื่อตัดวงจรหลัก;
– หน้าสัมผัสเสริมจะกลับสู่สถานะเดิม (ปกติเปิดรายชื่อติดต่อเปิด, ปกติปิดรายชื่อปิด).
2、บทบาทของส่วนประกอบสำคัญ
| ส่วนประกอบ | คำอธิบายฟังก์ชั่น |
| ระบบแม่เหล็กไฟฟ้า | ประกอบด้วยขดลวดและแกนเหล็ก, โดยจะสร้างแรงดูดแม่เหล็กไฟฟ้าเมื่อมีพลังงาน และแรงแม่เหล็กจะหายไปเมื่อปิดเครื่อง, ซึ่งเป็นหัวใจหลักในการขับเคลื่อนการกระทำของผู้ติดต่อ. |
| ระบบการติดต่อ | – ผู้ติดต่อหลัก: นำกระแสขนาดใหญ่และควบคุมการเปิด-ปิดของวงจรหลัก; |
| – ผู้ติดต่อเสริม: ใช้สำหรับส่งสัญญาณของวงจรควบคุม. | |
| รีเซ็ตสปริง | ให้แรงย้อนกลับหลังจากที่ขดลวดถูกปิดเพื่อให้เกราะและหน้าสัมผัสกลับสู่สถานะเริ่มต้น. |
| ระบบดับเพลิงอาร์ค | (ติดตั้งมาในบางรุ่น) เมื่อหน้าสัมผัสหลักเสียหาย, ส่วนโค้งถูกสร้างขึ้น. ระบบดับเพลิงส่วนโค้งจะเป่าส่วนโค้งผ่านสนามแม่เหล็กเพื่อปกป้องหน้าสัมผัส. |
3、ลักษณะการทำงานและข้อดี
- ความเข้ากันได้ของ AC/DC: ขดลวดใช้พลังงานจากไฟ AC 220V, ซึ่งเหมาะสำหรับสภาพแวดล้อมการจ่ายไฟทางอุตสาหกรรมทั่วไป, และการออกแบบระบบแม่เหล็กไฟฟ้าสามารถปรับให้เข้ากับการกระทำที่เสถียรของสนามแม่เหล็กสลับได้.
- ตอบสนองรวดเร็ว: เวลาตั้งแต่การเพิ่มพลังงานของคอยล์ไปจนถึงการปิดหน้าสัมผัสโดยสมบูรณ์มักจะอยู่ภายในสิบมิลลิวินาที, ตอบสนองความต้องการการควบคุมแบบเรียลไทม์.
- รับประกันอายุการใช้งานเครื่องกลและไฟฟ้า: ผ่านการเพิ่มประสิทธิภาพของระบบแม่เหล็กไฟฟ้าและวัสดุสัมผัส (เช่นหน้าสัมผัสโลหะผสมเงิน), การสึกหรอและการกัดเซาะส่วนโค้งลดลง, ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนาน (อายุการใช้งานทางกลของ 10 ล้านครั้ง, และอายุการใช้งานไฟฟ้าตั้งแต่หมื่นถึงล้านครั้งขึ้นอยู่กับประเภทการใช้งาน).
4、ผสมผสานกับสถานการณ์การใช้งาน
การควบคุมมอเตอร์: ควบคุมการสตาร์ทและหยุดมอเตอร์ผ่านการเปิด-ปิดของคอนแทคเตอร์. เมื่อขดลวดได้รับพลังงาน, มอเตอร์ทำงาน, และเมื่อปิดเครื่องแล้ว, มันหยุด. หน้าสัมผัสเสริมสามารถเชื่อมต่อเข้ากับรีเลย์ความร้อนเพื่อให้เกิดการป้องกันการโอเวอร์โหลด.
วงจรอัตโนมัติ: ในบมจ (คอนโทรลเลอร์ลอจิกที่ตั้งโปรแกรมได้) หรือวงจรควบคุมรีเลย์, คอนแทคทำหน้าที่เป็นส่วนประกอบของผู้บริหาร. โดยควบคุมการเปิด-ปิดคอยล์, มันตระหนักถึงการเริ่มต้นตามลำดับ, เชื่อมต่อกันและการควบคุมลอจิกอื่น ๆ ของอุปกรณ์หลายตัว.
สรุป
หลักการทำงานของคอนแทคเตอร์ Chint NC8-65 220V AC สามารถสรุปได้ดังนี้ “ไฟฟ้าสร้างสนามแม่เหล็ก, แม่เหล็กขับเคลื่อนเหล็ก, และเหล็กเคลื่อนหน้าสัมผัส”. ผ่านการประสานงานของระบบแม่เหล็กไฟฟ้าและระบบเครื่องกล, มันตระหนักถึงการควบคุมวงจรอัตโนมัติ. การออกแบบคำนึงถึงความน่าเชื่อถือ, อายุการใช้งานและความยืดหยุ่นในการควบคุม, และเหมาะสำหรับสถานการณ์ต่างๆ ในด้านการส่งกำลังและระบบอัตโนมัติทางอุตสาหกรรม.
