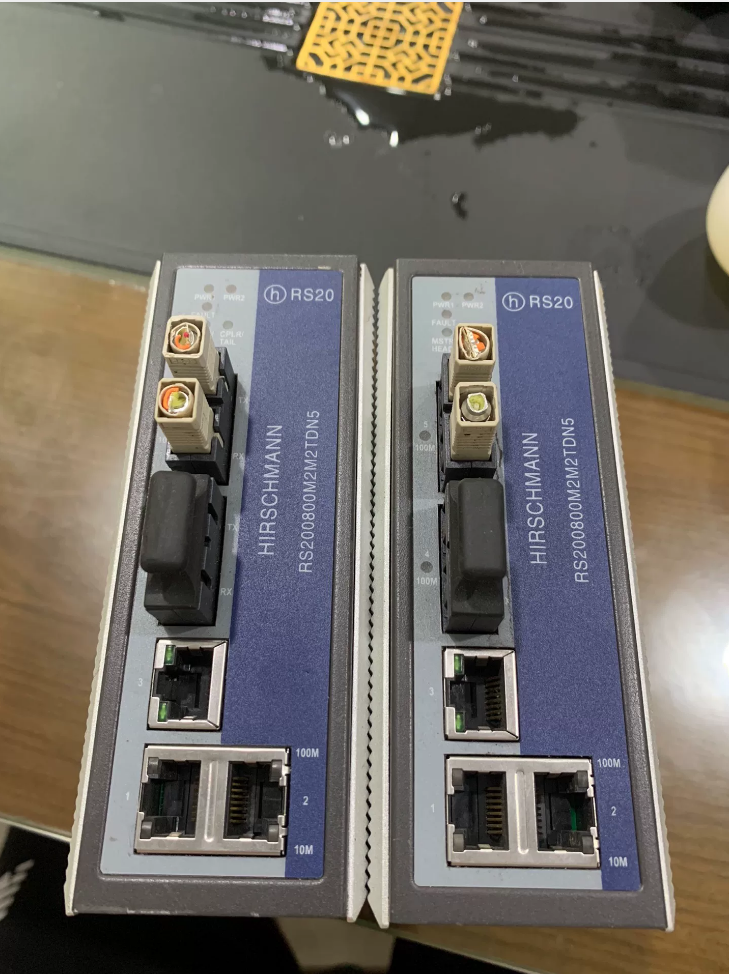

Hirschmann RS20-0800M2TDN5
Hirschmann RS20-0800M2TDN5 is an industrial Ethernet switch model.
- Model Code Breakdown (OpenRail Series Naming Convention)
| Field | ความหมาย | คำอธิบาย |
| RS20 | Switch Series | Integrated industrial Ethernet switch with Fast Ethernet uplink, DIN‑rail mountable, fanless design |
| -800 | Total Ports | 8 Fast Ethernet ports (สูงสุด. 100 เมกะบิตต่อวินาที) |
| M2 | Uplink Port 1 | 100Base‑FX multimode fiber (MM), SC connector, transmission distance 2 กม |
| ต | Uplink Port 2 | 10/100Base‑TX twisted pair, RJ45 connector |
| ดี | Software Version | Layer 2 Enhanced managed software, supporting VLAN, IGMP snooping, ฯลฯ. |
| N5 | Special Configuration | Likely indicates extended temperature range (-40°C to +70°C) or other custom options (subject to official specifications) |
- ข้อมูลจำเพาะทางเทคนิคหลัก (RS20-0800 Series Standard)
| พารามิเตอร์ | รายละเอียด |
| การกำหนดค่าพอร์ต | 6 × 10/100Base‑TX RJ45 copper ports + 2 uplink ports (1 × multimode SC fiber port + 1 × RJ45 port) |
| การสลับโหมด | Store and Forward |
| Redundancy Support | HIPER‑Ring (recovery time < 50 นางสาว), MRP, RSTP and other industrial ring protocols |
| Management | Web interface, SNMP, CLI |
| พาวเวอร์ซัพพลาย | 9.6–60 VDC / 18–30 VAC (redundant power input) |
| อุณหภูมิในการทำงาน | มาตรฐาน: 0°ซ ถึง +60°ซ; Extended: -40°C to +70°C |
| ระดับการป้องกัน | IP30 (แผงด้านหน้า), ที่อยู่อาศัยโลหะ, shock and vibration resistant |
| การติดตั้ง | รางปีกนก (ใน 50022 มาตรฐาน) |
III. Standard Reference Models & หมายเลขคำสั่งซื้อ
The model RS200800M2TDN5 you referenced is likely a custom version. The closest standard models are:
- RS20-0800M2TSDAE (หมายเลขคำสั่งซื้อ: 943434-XXX)
6 × RJ45 + 1 × MM SC fiber port + 1 × RJ45 port, Layer 2 Enhanced software
- RS20-0800M2M2TDAE (หมายเลขคำสั่งซื้อ: 961455-94)
6 × RJ45 + 2 × MM SC fiber ports, Layer 2 Enhanced software, standard temperature
- การใช้งาน & ข้อดี
- ระบบอัตโนมัติทางอุตสาหกรรม: Production lines, robot control, PLC networking
- การควบคุมกระบวนการ: Reliable communication in harsh environments such as chemical, พลัง, water treatment
- Hybrid Networks: Supports fiber-twisted pair hybrid topology, extending transmission distance and improving anti-interference performance
- Key Benefits:
Industrial-grade reliability: fanless, wide temperature range, EMC resistance
Fast network recovery: HIPER-Ring ensures uninterrupted critical services
Flexible management: supports multiple industrial protocols for easy system integration
- โมเดลทางเลือก & ความเข้ากันได้
| รูปแบบทางเลือก | ความแตกต่าง |
| RS20‑0800S2TSDAE | Single‑mode fiber (SM) instead of multimode, transmission distance up to 20 กม |
| RS20‑0800T1T1SDAE | Dual RJ45 uplinks, no fiber ports |
| RSB20‑0800M2T | Unmanaged version, การกำหนดค่าที่ง่ายขึ้น, ต้นทุนที่ต่ำกว่า |
- หมายเหตุ & Supplementary Information
- การตรวจสอบโมเดล: It is recommended to confirm the full model (including hyphens and suffixes), as order numbers vary significantly by configuration.
- Official Documentation: Specific details are subject to the official Hirschmann documentation.
- การสนับสนุนด้านเทคนิค: For detailed parameters or custom configurations, contact Hirschmann China technical support or authorized distributors.
ปกเกล้าเจ้าอยู่หัว. Quick Purchasing Information
Common order number for the standard model RS20-0800M2TSDAE: 943434-0XX (XX = configuration code). Latest pricing and lead times are available via the Belden website, authorized agents, or industrial automation platforms.
Complete Model List of Hirschmann Industrial Ethernet Switches
Hirschmann’s industrial Ethernet switch portfolio includes unmanaged, light managed, fully managed, and modular platforms. Below is a complete categorized model list for selection and replacement reference.
- OpenRail Compact Series (RS20 / RS22 / RS30 / RS32 / RS40)
คุณสมบัติที่สำคัญ: DIN-rail mount, fanless, redundant power input, HIPER-Ring redundancy (recovery < 50 นางสาว)
1.1 RS20 Series (Fast Ethernet uplink, 4–24 ports)
| Base Model | การกำหนดค่าพอร์ต | Typical Suffixes | คำอธิบาย |
| RS20‑0400 | 3×RJ45 + 1×uplink | M2T1 / M2M2 / S2T1 / S2S2 / T1T1 | 4‑port entry model, multimode / single‑mode / copper uplink options |
| RS20‑0800 | 6×RJ45 + 2×uplink | M2T1 / M2M2 / S2T1 / S2S2 / T1T1 | 8‑port standard model, เช่น, RS20‑0800M2TDN5 |
| RS20‑1600 | 14×RJ45 + 2×uplink | M2T1 / M2M2 / S2T1 / S2S2 / T1T1 | 16‑port expanded model |
| RS20‑2400 | 22×RJ45 + 2×uplink | M2T1 / M2M2 / S2T1 / S2S2 / T1T1 | 24‑port high‑density model |
Suffix Explanation:
M2 = Multimode SC fiber (100Base-FX, 2 กม)
S2 = Single-mode SC fiber (100Base-FX, 20 กม)
T1 = RJ45 copper (10/100Base-TX)
D = Layer 2 Enhanced
P = Layer 3 Professional
E = Standard temperature (0°C ~ +60°C)
U = Extended temperature (-40°C ~ +70°C)
HC = Enhanced immunity / power industry certification
Typical Complete Models:
RS20-0800M2TSDAE (943434-XXX) – 6×RJ45 + 1×MM SC + 1×RJ45, enhanced management, standard temp
RS20-1600T1T1SDAPHC – 14×RJ45 + 2×RJ45, professional management, wide temp, power certification
1.2 RS30 Series (Fast Ethernet + 2 Gigabit uplinks, 8–24 ports)
| Base Model | การกำหนดค่าพอร์ต | Typical Suffixes | คำอธิบาย |
| RS30‑0802 | 6×RJ45 + 2×Gigabit uplink | T1T1 / SFP / SFP | 8 ports + 2 Gigabit copper/SFP uplinks |
| RS30‑1602 | 14×RJ45 + 2×Gigabit uplink | T1T1 / SFP / SFP | 16 ports + 2 Gigabit uplinks |
| RS30‑2402 | 22×RJ45 + 2×Gigabit uplink | T1T1 / SFP / SFP | 24 ports + 2 Gigabit uplinks |
1.3 RS40 Series (Full Gigabit, 9 ports)
| Base Model | การกำหนดค่าพอร์ต | Typical Suffixes | คำอธิบาย |
| RS40‑0900 | 8×RJ45 + 1×SFP uplink | T1SFP | 9‑port full Gigabit with one SFP slot |
1.4 Special Models (RS22 / RS32)
RS22: Enhanced RS20 with PoE (IEEE 802.3af/at)
RS32: Enhanced RS30 with PoE (ขึ้นไป 4 PoE ports)
- OpenRail Modular Series (MS20 / MS30 / MS40)
คุณสมบัติที่สำคัญ: Hot-swappable media modules, flexible port type/quantity, expandable backplane
| ชุด | Base Model | Module Slots | Expandability | คำอธิบาย |
| MS20 | MS20‑0800 | 2 Fast Ethernet modules | Fixed backplane | 8‑port modular entry model |
| MS20 | MS20‑1600 | 4 Fast Ethernet modules | Expandable backplane | 16‑port modular expanded model |
| MS30 | MS30‑0802 | 2 FE + 2 Gigabit modules | Expandable backplane | 8 ports + 2 Gigabit uplinks |
| MS40 | MS40‑0900 | 8 Gigabit modules + 1 uplink | Expandable backplane | Full Gigabit modular platform |
| MS4128 | PowerMICE | 16×FE + 4×Gigabit | Expandable to 24 ports | Layer 3 routing switch |
III. Unmanaged Switch Series
3.1 SPIDER Series (Compact DIN-rail)
| ชุด | ตัวอย่างโมเดล | การกำหนดค่าพอร์ต | คุณสมบัติ |
| SPIDER | SPIDER‑8TX/8T1 | 8×RJ45 | Fast Ethernet unmanaged, plug‑and‑play |
| SPIDER‑SL | SPIDER‑SL‑24‑04T1M2 | 20×RJ45 + 4×uplink | Light managed, basic VLAN support |
| SPIDER III | SPIDER III‑16TX | 16×RJ45 | Gigabit unmanaged, high density |
3.2 GECKO Series (Ultra-compact)
| แบบอย่าง | การกำหนดค่าพอร์ต | คุณสมบัติ |
| GECKO‑4TX | 4×RJ45 | Compact size 75×55×105 mm, ideal for confined spaces |
| GECKO‑4FX‑MM | 4×MM SC fiber ports | Fiber‑only, transmission distance 2 กม |
- Light Managed Switch Series
4.1 LEMUR Series (คุ้มค่า)
| แบบอย่าง | การกำหนดค่าพอร์ต | Management Features |
| LEMUR‑8TX | 8×RJ45 | การจัดการเว็บ, basic VLAN, QoS |
| LEMUR‑16TX | 16×RJ45 | Lightweight configuration for small‑to‑medium industrial networks |
4.2 BOBCAT / BRS Series (Entry-level managed)
| ชุด | แบบอย่าง | คุณสมบัติ |
| BOBCAT | BOBCAT‑8TX | HIPER‑Ring support, recovery < 50 นางสาว |
| BRS | BRS‑16TX | Redundant power input, alarm relay output |
- Fully Managed Rack-mount Switch Series
5.1 MACH Series (แกนกลาง / Distribution Layer)
| ชุด | ตัวอย่างโมเดล | การกำหนดค่าพอร์ต | คุณสมบัติ |
| MACH 1000 | MACH 1020 / 1030 / 1040 | 24×FE + 4×Gigabit | Designed for substations, IEC61850‑3 certified |
| MACH 4000 | MACH 4024 / 4048 | 48×Gigabit + 4×10G | Data center‑class redundancy, MPLS‑TP support |
| MACH 104‑28 | 24×FE + 4×Gigabit | Layer 3 routing, IPv6 support |
5.2 MSP Series (Modular Rack-mount)
| แบบอย่าง | Slot Count | Expandability | คุณสมบัติ |
| MSP 3000 | 6 slots | FE / Gigabit / 10G module support | Highly scalable for large industrial networks |
- Special Application Series
6.1 Ruggedized Switches (RSR / RSP Series)
| ชุด | แบบอย่าง | คุณสมบัติ | การใช้งาน |
| RSR | RSR20 / RSR30 | -40°C ~ +70°C, IP40 protection | Rail transit, harsh outdoor environments |
| RSP | RSPL / RSPM / RSPE | Wide temp + โพอี | Integrated industrial automation + video surveillance |
6.2 IP67-rated Switches
| ชุด | แบบอย่าง | การกำหนดค่าพอร์ต | ระดับการป้องกัน |
| OCTOPUS | OCTOPUS‑10TX | 10×RJ45 | IP67 dust‑ and waterproof, outdoor installation |
| OCTOPUS PoE | OCTOPUS‑8TX‑PoE | 8×RJ45 PoE+ | IEEE 802.3af/at, power for outdoor devices |
6.3 Power Industry Special Series
| แบบอย่าง | Certification | คุณสมบัติ |
| RS20‑0800M2TSDAEHC | IEC61850‑3 / IEEE1613 | Enhanced immunity, wide temperature |
| MACH 1040‑28HC | IEC61850‑3 | Layer 3 routing, GOOSE messaging support |
ปกเกล้าเจ้าอยู่หัว. General Model Naming Convention
Hirschmann switch models follow a standardized structure, using RS20-0800M2TDN5 as an example:
| Field | ความหมาย | ตัวเลือก |
| RS20 | ซีรี่ส์ผลิตภัณฑ์ | RS20 / RS30 / RS40 / MS20 / MACH, ฯลฯ. |
| -800 | Total Ports | 0400(4) / 0800(8) / 1600(16) / 2400(24) |
| M2 | Uplink Port 1 | M2 (MM SC) / S2 (SM SC) / T1 (อาร์เจ45) |
| ต | Uplink Port 2 | เช่นเดียวกับข้างต้น; omitted if not present |
| ดี | Software Level | ดี (Enhanced) / ป (Professional) / ไม่มี (Unmanaged) |
| N5 | Special Config | อี (Standard Temp) / U (Wide Temp) / HC (Power Cert) |
8. การคัดเลือก & คู่มือการเปลี่ยน
- Management Level:
Basic connectivity: Unmanaged SPIDER / GECKO
Industrial automation: Fully managed RS20 / RS30 (HIPER-Ring supported)
Core network: Layer 3 MACH series
- Port Type Matching:
ระยะทางไกล: S2 single-mode fiber uplink (ขึ้นไป 20 กม)
Short distance + anti-interference: M2 multimode fiber (2 กม)
Pure copper network: T1 copper uplink
- อุณหภูมิ & สิ่งแวดล้อม:
Standard industrial: Suffix E (0°C ~ +60°C)
กลางแจ้ง / wide temp: Suffix U (-40°C ~ +70°C)
Power industry: Suffix HC (IEC61850-3 certified)
