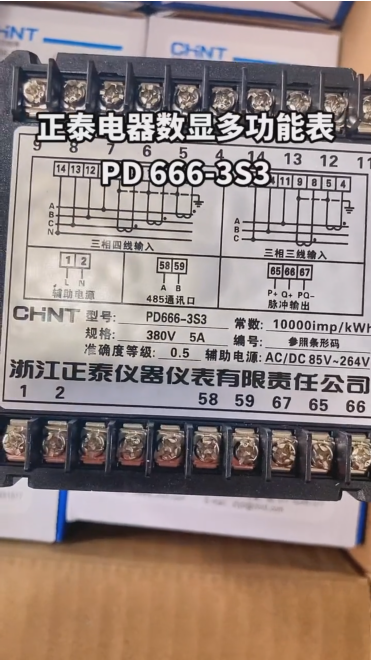

Chint Digitalanzeige Multifunktionsmessgerät PD666-3S3

Chint Multifunktionsmessgerät mit Digitalanzeige PD666-3S3 ist ein intelligentes Instrument, das speziell für die Leistungsüberwachung und Energiemessung entwickelt wurde, Geeignet für Szenarien wie industrielle Automatisierung und intelligente Stromverteilung.

1. Kernfunktionen und Parameter
2. MessbereichChint AC-Schütz

Es unterstützt dreiphasige Spannung (380V), aktuell (5A), Wirk-/Blindleistung, Frequenz, Leistungsfaktor, und Vier-Quadranten-Energiemessung. Es kann harmonische Inhalte überwachen (Gesamtverzerrungsrate THD) in Echtzeit und hat die Funktion, positive und negative Wirkenergie zu speichern.

2. Kommunikation und ProtokollChint-Leistungsschalter mit geformtem Gehäuse

– Ausgestattet mit einer Standard-RS485-Schnittstelle, Unterstützung des Modbus RTU-Protokolls (Standardparameter: 9600bps, 8 Datenbits, 1 Stoppbit, keine Parität).

– Die Registerzuordnung ist klar. Zum Beispiel, Spannungsdaten werden darin gespeichert 40001-40002 (32-Bit-Gleitkomma), aktuelle Daten in 40003-40004, und Leistungsdaten ein 40005-40010, usw.

– Es unterstützt die Vernetzung mit der SPS (wie Siemens S7-1200) oder oberer Computer, um eine Ferndatenerfassung und -steuerung zu realisieren.

3. Erweiterungsfunktionen

– Optionaler Analogausgang (4-20mA), digitaler Ein-/Ausgang (Unterstützung der Alarmschwelleneinstellung).

– Integrierte Hardware-RTC (Echtzeituhr), Unterstützung der Multitarif-Energiemessung.

1. Installation und Abmessungen

Gesamtabmessungen : 96×96×100mm (Breite × Höhe × Tiefe), Montagelochgröße 96×96mm, geeignet für Standard-Verteilerkasten-DIN-Schieneninstallation.

Verkabelungsmodus : Dreiphasiger Dreileiter- oder Vierleiteranschluss, externe CT/PT erfordern (Strom-/Spannungswandler) um das Sortiment zu erweitern.

Umweltanforderungen : Betriebstemperatur -10℃~+45℃, Lagertemperatur -25℃~+70℃, Erfüllt die Schutzart IP54.

III. Anwendung und Konfiguration

1. Typische Szenarien

– Überwachung von Zu-/Abgängen in Niederspannungsverteilerschränken, Ersetzen traditioneller Zeigerinstrumente.

– Analyse des Energieverbrauchs von Industrieanlagen, Unterstützung der Integration mit SCADA-Systemen über das Modbus-Protokoll.

2. Parametereinstellung

– Rufen Sie das Menü über die Bedienfeldtasten auf, um Parameter wie das CT/PT-Transformationsverhältnis zu konfigurieren, Alarmschwelle, und Kommunikationsadresse.

– Unterstützt Passwortschutz (Standardpasswort 701) um unbefugte Änderungen zu verhindern.

3. Debugging-Tools

– Verwenden Sie allgemeine Tools wie Modbus Poll, um die Kommunikation zu testen, oder Dateninteraktion durch SPS-Programmierung realisieren (wie die MB_MASTER-Anweisung von Siemens S7-1200).

1. Kauf und Zertifizierung

Amerikanische Kanäle : Erhältlich im grenzüberschreitenden E-Commerce, WhatsApp: 0086-13811255435

1. Notizen
2. Verkabelungssicherheit: Unterbrechen Sie vor der Installation die Stromversorgung, um sicherzustellen, dass die CT-Sekundärseite nicht offen und die PT-Sekundärseite nicht kurzgeschlossen ist.
3. Protokollkompatibilität: Die Modbus-Registeradresse muss mit dem Gerätehandbuch übereinstimmen, um Datenlesefehler zu vermeiden.

Die Kernfunktionen des Chint Digital Display Multifunktionsmessgeräts PD666-3S3 lassen sich in die folgenden acht Kategorien zusammenfassen, deckt wichtige Anforderungen wie die Energieüberwachung ab, Dateninteraktion, Expansionskontrolle, und Umweltanpassung:

1. Hochpräzise Leistungsparametermessung
2. Grundlegende elektrische Parameter: Echtzeitüberwachung der dreiphasigen Spannung (0-600V), aktuell (0-5A), Wirk-/Blindleistung, Frequenz (45-65Hz), und Leistungsfaktor, mit einer Genauigkeit von 0.5 Klasse.
3. Harmonische Analyse: Unterstützt die Messung der gesamten harmonischen Verzerrungsrate von Spannung/Strom (THD) (Auflösung 0.1%) und kann harmonische Komponenten der 2. bis 31. Ordnung anzeigen, Erfüllung der Anforderungen des harmonischen Managements.
4. Energiemessung:

– Kumulierte positive und negative Wirkenergie (Auflösung 0,01 kWh), Unterstützung der Vier-Quadranten-Blindenergiespeicherung (Auflösung 0,01 kvarh).

– Multitarif-Energiemessfunktion (erfordert Erweiterungsmodul), die man einstellen kann 4 Tarifperioden, um dem Strompreismanagement während der Nutzungsdauer gerecht zu werden.

1. Intelligente Dateninteraktionsfähigkeit
2. Kommunikationsprotokoll:

– Standard-RS485-Schnittstelle, Unterstützung von Modbus RTU (Standard) und DL/T645-2007 Dual-Protokolle, mit einer Kommunikationsrate von 1200-19200bps einstellbar.

– Registeradresszuordnung löschen (z.B., Spannungsdaten gespeichert 40001-40002), kompatibel mit SPS-Systemen wie Siemens S7 und ABB AC500.

2. Fernbedienung:

– Unterstützt das Auslesen von Daten aus der Ferne, Parametereinstellung (wie das CT/PT-Transformationsverhältnis), und Zurücksetzen des kumulativen Energiewerts durch Kommunikationsbefehle.

– Optionaler 4-Kanal-Digitaleingang (trockener Kontakt) zur Überwachung des Status externer Geräte (B. Signale zum Öffnen/Schließen des Leistungsschalters).

III. Flexible Erweiterungs- und Alarmfunktionen

1. Funktionserweiterungsmodule:

Analoger Ausgang : 2 Kanäle mit 4-20-mA-Übertragungsausgang (0.5 Klassengenauigkeit), die jedem beliebigen Messparameter zugeordnet werden kann (B. die Umwandlung von Stromsignalen in 4–20 mA für die DCS-Systemerfassung).

Digitaler Ausgang : 2 Kanäle von Relaiskontakten (AC250V/2A), Damit können Alarmschwellenwerte wie Überspannung/Unterspannung und Überlast eingestellt werden, um Ton- und Lichtalarme oder eine Gestängeauslösung auszulösen.

2. Mehrstufiger Alarmmechanismus:

– Unterstützt Frühwarnung der ersten Ebene (z.B., LED blinkt bei verbleibender Leistung < 20%) und Auslösung der zweiten Stufe (z.B., Abschneiden der Last bei Strom > 110% Nennwert), mit einstellbarer Verzögerungszeit von 0.1-30 Sekunden.

– Alarmereignisse werden automatisch gespeichert (das Neueste 10 Aufzeichnungen), und historische Alarmdaten können über die Kommunikationsschnittstelle abgefragt werden.

1. Benutzerfreundliche Bedienung und Anzeige
2. Interface-Design:

– 96×96 mm großes LCD-Display, Unterstützung der zyklischen Parameteranzeige (Zyklus 1-10 Sekunden einstellbar), mit manuell/automatisch einstellbarer Hintergrundbeleuchtungshelligkeit.

– Tastensperrfunktion (Standardpasswort 701) um Fehlbedienungen vorzubeugen, und unterstützt Infrarot-Fernbedienung (optional) zum schnellen Wechsel der Display-Schnittstellen.

2. Datenaufzeichnung:

– Integrierte Hardware-RTC (Echtzeituhr), unterstützung power-off daten speicher für 10 Jahre, mit Energiedatenaktualisierungszyklus ≤ 1 zweite.

– Kann monatlich eingefrorene Daten speichern (Stromspannung, aktuell, Energie, usw.) zum letzten 12 Monate, Wird für die Trendanalyse des Energieverbrauchs verwendet.

1. Hochzuverlässiges Design
2. Anti-Interferenz-Fähigkeit:

– Entspricht IEC 61000-4 Normen zur elektromagnetischen Verträglichkeit, in der Lage, 4-kV-Überspannungsstößen und elektromagnetischen Hochfrequenzfeldstörungen von 1000 V/m standzuhalten.

– Großer Temperaturbetriebsbereich (-10℃~+45℃), Luftfeuchtigkeit ≤95 % RH ohne Kondensation, Anpassung an komplexe Industrieumgebungen.

2. Sicherheitsschutz:

– Verdrahtungsklemmen mit Anti-Fehlsteck-Design, Sekundärseitiger Kurzschlussschutz des Stromwandlers (eingebaute 0,5A Schnellsicherung).

– Gehäuse mit Schutzart IP54, staubdicht und spritzwassergeschützt, Geeignet für den Einbau in Verteilerkästen.

1. Anpassungsfähigkeit der Branche
2. Anwendungsszenarien:

– Überwachung von Zu-/Abgängen in Niederspannungsverteilerschränken, Ersetzt die traditionelle Kombination aus Zeigerzählern und Energiezählern, sparen 30% Installationsraum.

– Analyse des Energieverbrauchs von Industrieanlagen (wie zentrale Klimaanlagen, Wasserpumpen), Unterstützung der nahtlosen Integration mit SCADA-Systemen über das Modbus-Protokoll.

2. Anpassungsunterstützung:

– Kann Anzeigeparameter anpassen (wie zum Beispiel nur die Anzeige von Wirkleistung und Energie), Kommunikationsprotokolle (wie Profibus DP), und Schalenfarbe je nach Bedarf.

– Bietet 3C- und CE-zertifizierte Versionen, um inländische und ausländische Marktzugangsanforderungen zu erfüllen.

VII. Praktische Debugging-Tools

1. Lokale Konfiguration:

– Mit den Bedienfeldtasten kann das CT/PT-Transformationsverhältnis direkt eingestellt werden (unterstützend 1-9999 mal), Alarmschwelle, Kommunikationsparameter, usw., ohne externe Computer.

– Unterstützt die automatische Kalibrierungsfunktion (erfordert einen speziellen Kalibrator), mit einem empfohlenen Kalibrierungszyklus von einmal pro Jahr.

2. Remote-Debugging:

– Mit der Modbus Poll-Software kann der Kommunikationsstatus schnell überprüft werden, Unterstützung des Imports und Exports von Batch-Parametern (CSV-Format).

– Chint stellt offiziell PC-seitige Konfigurationssoftware bereit (PDConfig), Unterstützung der grafischen Parametereinstellung und des Firmware-Online-Upgrades.

VIII. Wirtschaftliche Vorteile

1. Kostenoptimierung:

– Integrierende Messung, Dosierung, und Kommunikationsfunktionen, Ein einzelnes Messgerät ersetzt Voltmeter, Amperemeter, Energiezähler, und Kommunikationsmodule in traditionellen Lösungen, Reduzierung der Gesamtkosten um 40%.

– Unterstützt DIN-Schiene + Panel-eingebettete duale Installationsmethoden, Reduzierung der Montagehilfsmaterialien und Arbeitskosten.

2. Wartungskomfort:

– Modularer Aufbau (Anzeigemodul und Messmodul können getrennt werden), Ermöglicht den schnellen Austausch von Ersatzteilen im Fehlerfall, mit MTTR (mittlere Reparaturzeit) < 30 Minuten.

Typische Anwendungsfälle

Transformation der Energieverteilung in einer bestimmten Automobilfabrik : 50 PD666-3S3-Einheiten wurden zur Überwachung des Energieverbrauchs von Werkstattgeräten eingesetzt, und die Daten wurden über das Modbus TCP-Protokoll in das Energiemanagementsystem hochgeladen, Realisierung einer Lastüberwachung in Echtzeit und Einsparung von ca 120,000 Yuan an Stromrechnungen pro Jahr.

USV-Überwachung in einem bestimmten Rechenzentrum : Verwendung des Analogausgangs zur Umwandlung des USV-Eingangs-/Ausgangsstroms in 4-20-mA-Signale, die mit dem BMS-System verbunden sind, um eine Frühwarnung über den Gesundheitszustand des Akkus zu ermöglichen.
