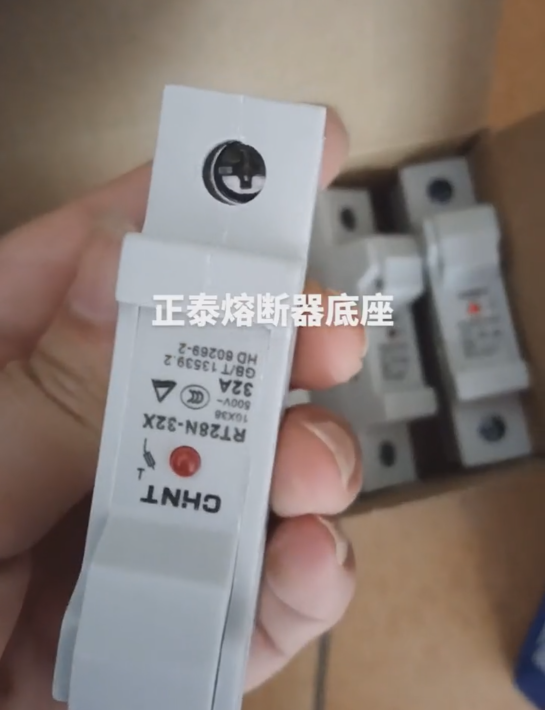

Chint RT28N-32X-Sicherung

Die Chint RT28N32X-Sicherung ist hauptsächlich für konzipiertWechselstromkreise, mit seinen Kernparametern und Anwendungsszenarien wie folgt:

1. Grundlegende Spezifikationen und Zertifizierungen
2. Bewertete Parameter

Wechselspannung: 500V und, Ausschaltvermögen 100kA, Nennstrom 32A, passend für einen Sicherungseinsatz mit einer Größe von 10×38mm.

Strukturelles Design: Nimmt eine zylindrische Kappenstruktur an, Unterstützt 1P/2P/3P-Polkonfigurationen, und die Basis ist mit einer Kontrollleuchte ausgestattet (das Suffix “X” Das Modell weist darauf hin, dass es über eine Signalanzeige verfügt).

Umweltanpassungsfähigkeit: Der Betriebstemperaturbereich beträgt 5℃ bis +40℃. Innerhalb einer Höhe von 1,5 m ist keine Leistungsreduzierung erforderlich 2000 Meter; darüber hinaus, Der Strom muss entsprechend dem Korrekturfaktor angepasst werden.

2. Zertifizierungen und Standards

Chinas CCC-Zertifizierung bestanden (Zertifikatsnummer 2020980) und entspricht den GB/T 13539.22015 Standard.

Die Bruchkategorie ist “gG”, Geeignet für Vollbereichs-Überlast- und Kurzschlussschutz.

1. Einschränkungen bei DC-Anwendungen
2. DC-Kompatibilität

Unklare DC-Parameter: Die offiziellen Daten geben keine Gleichspannungspegel an (wie DC 1000 V/1500 V) und DC-Ausschaltvermögen. Die Konstruktion basiert auf dem AC-Lichtbogenlöschprinzip, und das Löschen des Lichtbogens ist in DC-Szenarien schwieriger.

Alternative Vorschläge: Für DC-Anwendungsszenarien wie Chint-Photovoltaik-Sammelboxen, Es wird empfohlen, spezielle DC-Sicherungen zu verwenden (wie die NXK1-Serie) anstelle der RT28-Serie.

III. Installations- und Kaufvorschläge

1. Installationsmethode

Unterstützt die DIN-35-mm-Schienenmontage. Beim Austausch des Sicherungseinsatzes muss die Stromversorgung unterbrochen werden, um die Gefahr eines Stromschlags zu vermeiden.

Der Sockel und der Sicherungseinsatz müssen zusammen verwendet werden. Zum Beispiel, Der RT28N32X-Sockel ist für den Sicherungseinsatz vom Typ RT2832 geeignet.

2. Kaufkanäle

US-Markt: WhatsApp: 008613811255435

1. Vorsichtsmaßnahmen
2. Auswahlrisiken

Bei erzwungener Verwendung in Gleichstromkreisen kann es zu Bruchschäden kommen. Es wird empfohlen, den DC-Trennschaltern oder speziellen Photovoltaiksicherungen der NHM5NEDC-Serie von Chint Vorrang einzuräumen.

Für spezielle Szenarien wie Kondensatorschränke wird dies nicht empfohlen; Es wird empfohlen, ihn durch den Typ RT36 zu ersetzen.

2. Technische Unterstützung

Für DC-Anwendungen, Sie können über WhatsApp kontaktieren: 008613811255435 um maßgeschneiderte Lösungen zu bestätigen, oder laden Sie die herunter “Broschüre zur RT28-Serie” von der offiziellen Website, um detaillierte Parameter zu erhaltenV. Typische Anwendungsszenarien

Wechselstromverteilung: Überlast- und Kurzschlussschutz für Industrieanlagen und Beleuchtungssysteme.

Konventionelle Schaltungen: Basisschutz für Haushaltsverteilerkästen und kleine Schaltschränke.

Alternative Szenarien: Für Gleichstromschutz, Sie können sich auf die Photovoltaik-Sammelkastenlösung von Chint beziehen, mit integriertem Doppelschutz aus 1000-V-Gleichstromsicherungen und Leistungsschaltern.

Der RT28N32X arbeitet in AC-Szenarien stabil, Die DC-Anwendung muss jedoch sorgfältig geprüft werden. Es wird empfohlen, das geeignete Modell entsprechend den spezifischen Schaltungsparametern auszuwählen (Stromspannung, aktuell, Anforderungen brechen) und beziehen Sie sich vorrangig auf die technischen Unterlagen des Herstellers oder konsultieren Sie professionelle Ingenieure.

Die Maßangaben der Chint RT28N32X-Sicherung müssen zwischen dem Sicherungseinsatz und der Basiskomponente unterscheiden, und es sollte auf die Unterschiede in den verschiedenen Polzahlen geachtet werden (1P/2P/3P). Die folgenden detaillierten Parameter basieren auf offiziellen technischen Dokumenten:

1. Kerndimensionale Parameter
2. Abmessungen des Sicherungseinsatzes

Physikalische Spezifikationen: 10mm (Durchmesser) × 38 mm (Länge), Geeignet für standardmäßige zylindrische Sicherungseinsätze mit 10 x 38 mm Durchmesser.

Strukturelle Merkmale: Keramikschale mit Metallkappe, Ausschaltvermögen 100kA, Nennstrom 32A.

2. Basiskomponente (Inklusive Signalanzeige) Abmessungen

Zusammenhang zwischen Polzahl und Breite:

1P: Breite 17,5 ± 0,5 mm, Höhe 74 ± 1,5 mm, Tiefe 60 ± 1,5 mm, Montagelochdurchmesser 10,3 ± 0,2 mm.

2P: Breite 35 ± 1,0 mm, andere Parameter sind die gleichen wie bei 1P.

3P: Breite 52,5 ± 1,5 mm, andere Parameter sind die gleichen wie bei 1P.

Gesamthöhe: 38±0,6 mm (einschließlich des Anzeigelichtmoduls).

Installationsmethode: Unterstützt die DIN-35-mm-Schienenmontage, mit einer Schienenklemmbreite von 7,5 mm, die ohne zusätzliches Werkzeug befestigt werden kann.

3. Bauraum und Gewicht

Einpoliges Gewicht: 0.075kg (1P), 0.16kg (2P), 0.24kg (3P).

Typische Installationslücke: Für benachbarte Sockel sollten mindestens 5 mm Wärmeableitungsraum reserviert werden. Für eine bessere Wärmeableitung wird die vertikale Installation im Verteilerkasten empfohlen.

1. Wichtige Designdetails
2. Signalanzeigemodul:

Das Suffix “X” im Modell weist auf eine eingebaute LED-Kontrollleuchte hin, die in der Größe in die Basis integriert ist, in Höhenrichtung um ca. 3 mm ansteigend.

Indikator-Trigger-Logik: Wenn der Sicherungseinsatz durchbrennt, Der interne Mikroschalter schließt, und das LED-Licht geht an (erfordert externe Stromversorgung).

2. Kompatibilitätsdesign:

Der Sockel ist mit Sicherungseinsätzen der Serie RT2832 und ähnlichen internationalen Produkten kompatibel (wie R015), Der Nennstrom muss jedoch unbedingt eingehalten werden.

Es ist nicht kompatibel mit Sicherungseinsätzen der Spezifikationen 14×51 mm oder 22×58 mm.

3. Befestigungslöcher:

Die Rückseite der Basis ist mit gestaltet 2 Befestigungslöcher, mit einem Lochabstand von 60±1,5mm (gemeinsam für 1P/2P/3P), und der Lochdurchmesser ist für M4-Schrauben geeignet.

Für die Schienenmontage ist kein Bohren erforderlich; Es kann direkt in die DIN-35-mm-Schiene geklemmt werden, spart Installationszeit.

III. Besondere Überlegungen für DC-Anwendungen

1. Dimensionsanpassungsfähigkeit:

Bei erzwungener Verwendung in Gleichstromkreisen, Es sollte auf die Gefahr des Lichtbogenziehens aufgrund unzureichender Lichtbogenlöschkapazität geachtet werden, aber die Dimensionsparameter sind genau die gleichen wie in AC-Szenarien.

Chint empfiehlt offiziell, den speziellen DC-Sicherungen der NXK1-Serie Vorrang einzuräumen (wie NXK11000V/32A) für DC-Szenarien, die eine Größe von 22×58mm haben und für größere Sockel geeignet sind.

2. Internationale Marktanpassung:

Benutzer auf dem US-Markt sollten beachten, dass der RT28N32X die UL-Zertifizierung nicht bestanden hat, und die Basisbreite (17.5mm/1P) ist mit einigen nordamerikanischen Standardschienen kompatibel (wie TH357.5), Es ist jedoch eine Messung des Installationsraums vor Ort erforderlich.

1. Auswahl- und Installationsvorschläge
2. Polzahl-Auswahllogik:

Einphasenschaltungen: 1P reicht aus, um den Schutzbedarf zu decken, Platzersparnis im Verteilerkasten.

Dreiphasenschaltungen: Die 3P-Basis hat eine Breite von 52,5 mm, und es sollten mindestens 60 mm horizontaler Raum reserviert werden.

2. Vergleich alternativer Lösungen:

Für Gleichstromschutz, Er kann durch den DC-Trennschalter der Serie NHM5NEDC ersetzt werden, welches eine Größe von 90×120×60mm hat und die Funktionen einer Sicherung und eines Leistungsschalters integriert.

Für spezielle Szenarien wie Kondensatorschränke, Es wird empfohlen, die Sicherung vom Typ RT3600 zu verwenden, welches eine Größe von 14×51mm und eine höhere Bruchkapazität hat (120Die).

3. Praktische Hinweise zur Installation:

Vor der Installation muss die Stromversorgung unterbrochen werden. Zum Anziehen der Schrauben sollte ein Drehmomentschlüssel mit einem Drehmoment von 4 N·m verwendet werden, um einen schlechten Kontakt zu vermeiden.

Das Anzeigemodul benötigt eine externe 24V- oder 220V-Stromversorgung (Die spezifische Spannung hängt vom Modell ab), und der Klemmenblock befindet sich an der Seite des Sockels.

1. Dimensionsanpassung für typische Anwendungsszenarien

Haushaltsverteilerkästen: Der 1P-Sockel hat eine Breite von nur 17,5 mm und kann dicht auf Standard-DIN-Schienen installiert werden (beispielsweise 35 mm breit), mit einer einzigen Reihe, die mehr als unterbringen kann 15 1P-Module.

Industrielle Schaltschränke: Die 3P-Basis nimmt eine Breite von 52,5 mm ein. Für eine einfache Wartung wird empfohlen, es mit einem Abstand von mindestens 20 mm zu Komponenten wie Schützen und Relais zu installieren.

Photovoltaik-Kombinationskästen: Für Gleichstromschutz, Es wird empfohlen, die NXK1-Serie zu verwenden (22×58-mm-Sicherungseinsatz), dessen Basis eine Breite von 36 mm hat, Anpassung an die Hochspannungsanforderungen von Photovoltaikanlagen.

Zusammenfassend, Das dimensionale Design des RT28N32X vereint Kompaktheit und Kompatibilität, Die DC-Anwendung muss jedoch sorgfältig geprüft werden. Es wird empfohlen, das geeignete Modell entsprechend der Schaltungstopologie auszuwählen (einphasig/dreiphasig), Installationsraum, und brechende Anforderungen, und geben Sie der Bezugnahme auf Chint Vorrang “Broschüre zur RT28-Serie”.
