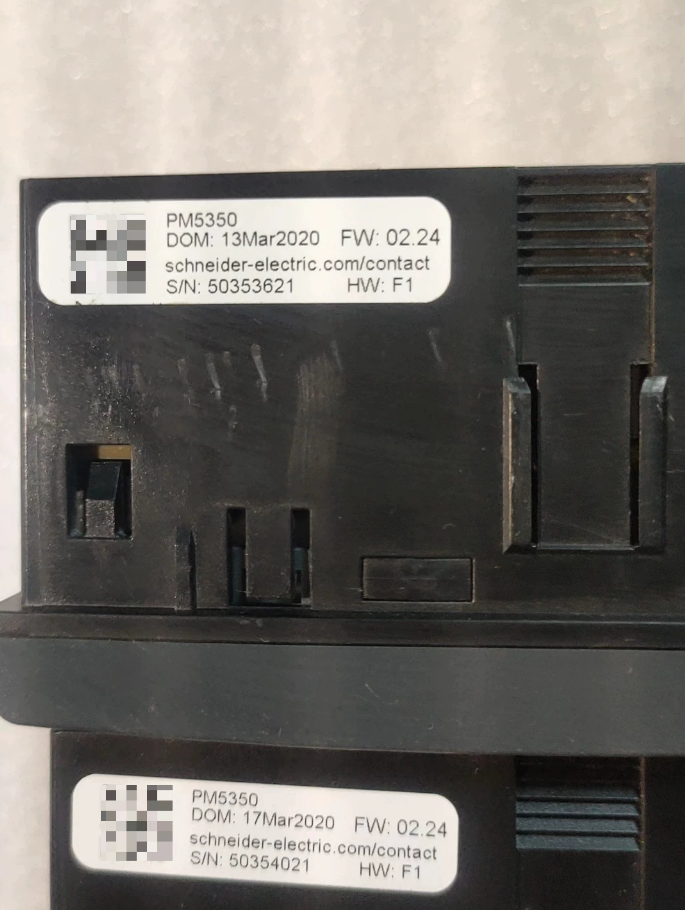

Schneider PM5350 Multifunktions-Leistungsmessgerät

Modellerklärung

Bedeutung jeder Komponente im vollständigen Modell METSEPM5350:

Die PM5350-Serie umfasst PM5350P (Standardtyp), PM5350B (Grundtyp) und PM5350IB (Einführungstyp). Sie teilen sich einheitliche zentrale Messfunktionen, mit Unterschieden in erweiterten Funktionen wie der harmonischen Analyse und der Anzahl der Kommunikationsschnittstellen.

1. Technische Kernparameter

III. Funktionsmerkmale

1. Kernmessfunktionen

Vollständige Überwachung der elektrischen Parameter: Echtzeitmessung von über 30 elektrische Parameter einschließlich Drehspannung, aktuell, Leistung, Energie, Frequenz und Leistungsfaktor

Harmonische Analyse: Der Standardtyp unterstützt die Messung von Harmonischen bis zur 31. Ordnung und die Berechnung der gesamten harmonischen Verzerrung (THD) zur Netzqualitätsdiagnose

Bidirektionale Energiemessung: Unterstützt Energiestatistiken mit mehreren Tarifen, um Kostenzuordnungsanforderungen zu erfüllen

Ereignisprotokollierung: Eingebaut 30 Alarmtypen zur Aufzeichnung ungewöhnlicher Ereignisse (Überspannung, Unterspannung, Überstrom, Dreiphasenunsymmetrie, usw.) mit Zeitstempeln

2. Kontroll- und Kommunikationsfähigkeiten

Digitaler Eingang: 4 DI-Kanäle zur Überwachung des Leistungsschalterstatus und der Schalterposition (keine externe Stromversorgung erforderlich)

Relaisausgang: 2 RO-Kanäle für Alarmausgabe, Laststeuerung oder Leistungsschalterauslösung, mit Kontaktbelastbarkeit von AC 250 V/5 A und DC 30 V/5 A

Kommunikationsprotokoll: Unterstützt Modbus RTU (Modbus TCP/IP optional), Ermöglicht eine nahtlose Integration mit SCADA, EMS und andere Systeme

Datenspeicherung: Integrierter nichtflüchtiger Speicher zum Speichern historischer Daten, Ereignisprotokolle und Konfigurationsparameter

3. Anwendungsszenarien

Energieüberwachung und Kostenzuordnung in industriellen Verteilungssystemen

Energiemanagement und Energieeinsparanalyse in Gewerbegebäuden

Automatisierung von Umspannwerken und Überwachung der Stromqualität

Echtzeitüberwachung und Schutz der Leistungsparameter für kritische Geräte

Netzanschlussüberwachung erneuerbarer Energiesysteme (Photovoltaik/Windkraft)

1. Installations- und Inbetriebnahmehandbuch
2. Installationsvorbereitung

Stellen Sie sicher, dass das Produktmodell und die Spezifikationen den Designanforderungen entsprechen; Überprüfen Sie das Gerät auf Beschädigungen und auf vollständiges Zubehör (inklusive Befestigungsschrauben und RS-485-Abschlusswiderständen)

Halten Sie am Montageort ausreichend Platz frei und vermeiden Sie hohe Temperaturen, Feuchtigkeit und starke elektromagnetische Störungen

Um die Sicherheit zu gewährleisten, führen Sie alle Vorgänge bei ausgeschaltetem Gerät durch

2. Installationsschritte
3. Schneiden Sie ein 96×96 mm großes Montageloch in die Verteilerschrankplatte, Messgerät einsetzen und mit Schrauben befestigen
4. Verdrahtung:

Stromversorgung: An eine Stromversorgung mit 85–265 V Wechselstrom/100–300 V Gleichstrom anschließen

Spannungskreis: Dreiphasige Spannung anschließen (Phase-zu-Phase oder Phase-zu-Erde) und achten Sie auf die richtige Phasenfolge

Stromkreis: Schließen Sie das Stromsignal über den Stromwandler an und achten Sie auf die richtige Polarität des Stromwandlers

Digitale I/O: Verbinden Sie DI mit Schaltsignalen und RO mit Steuerkreisen

Kommunikation: Schließen Sie die RS-485-Schnittstelle an das Überwachungssystem an und installieren Sie bei Bedarf Abschlusswiderstände

3. Überprüfen Sie die Verkabelung auf Korrektheit, um Kurzschlüsse in Spannungs-/Stromkreisen zu vermeiden
4. Wichtige Punkte bei der Inbetriebnahme
5. Nach dem Einschalten, Überprüfen Sie, ob die Anzeige normal ist und keine Fehlermeldungen angezeigt werden
6. Parameterkonfiguration:

Einstellung des CT-Verhältnisses (z.B., 1000/5A)

Auswahl des Spannungsbereichs

Kommunikationsparameter (Adresse, Baudrate, Parität)

Einstellung der Alarmschwelle

Einstellung der Richtung der Energiemessung

3. Genauigkeitsüberprüfung: Vergleichen Sie es mit einem Standardmessgerät; Der Fehler muss im Bereich der Klasse 0,5S liegen
4. Testen Sie die digitalen I/O-Funktionen, um eine normale Signalantwort sicherzustellen
5. Kommunikationstest: Lesen Sie Daten über das Modbus-Protokoll, um die normale Kommunikation zu bestätigen
6. Häufige Fehler und Fehlerbehebung

1. Markenübergreifende Alternativmodelle
2. Schneider-In-Serie-Alternativen

2. Äquivalente Modelle von Mainstream-Marken

VII. Auswahl- und Bestellhinweise

1. Geben Sie das Modellsuffix an (P/B/IB) bei der Bestellung für unterschiedliche Funktionskonfigurationen:

PM5350P: Standardtyp mit harmonischer Analyse 31. Ordnung und vollständigen Kommunikationsfunktionen

PM5350B: Basistyp mit vereinfachten Funktionen und ohne harmonische Analyse

PM5350IB: Einstiegstyp mit grundlegenden Messfunktionen für einfache Überwachungsszenarien

2. Bestätigen Sie die CT-Eingangsspezifikation (1A oder 5A) passend zu CTs vor Ort
3. Anforderungen an die Kommunikationsschnittstelle: RS-485 als Standard, Ethernet-Modul optional
4. Zubehöranforderungen: Befestigungsschrauben, RS-485-Abschlusswiderstände, Kommunikationskabel, usw.
5. Beispiel: 10 Einheiten von METSEPM5350P mit 5A CT-Eingang

VIII. Vorsichtsmaßnahmen bei der Verwendung

1. Kurzschlüsse sind in Spannungskreisen und Unterbrechungen in Stromkreisen strengstens verboten; Unterbrechen Sie immer die Stromversorgung, bevor Sie die Verkabelung vornehmen
2. Die Einstellung des CT-Verhältnisses muss mit dem tatsächlichen CT übereinstimmen, um proportionale Fehler in den Messergebnissen zu vermeiden
3. Verwenden Sie abgeschirmte Twisted-Pair-Kabel für Kommunikationsleitungen, um elektromagnetische Störungen zu reduzieren
4. Überprüfen Sie die Kabelanschlüsse regelmäßig, um Messfehler oder Kommunikationsfehler durch lose Verbindungen zu vermeiden
5. Speichern Sie Parameter nach der Softwarekonfiguration, um Datenverlust nach einem Stromausfall zu vermeiden

Präzise Auswahl und markenübergreifende Ersatzlösung für Schneider PM5350

1. Übersicht über die Auswahlentscheidung (Schnelles Matching)

Basierend auf vier zentralen Nachfragedimensionen, Im Folgenden finden Sie vorrangige Empfehlungen für Modelle der PM5350-Serie und markenübergreifende Alternativen, um schnell die optimale Lösung zu finden:

1. Detaillierter Vergleich der Modelle der PM5350-Serie (Grundlage für eine präzise Auswahl)

III. Maßgeschneiderte Empfehlungssysteme basierend auf Kernanforderungen

1. Orientiert an den Anforderungen an die Genauigkeit der Energiemessung

Klasse 0,5S (Regelmäßige Messung/Kostenzuordnung): Alle Modelle der PM5350-Serie erfüllen die Anforderung; PM5350P (volle funktionen) oder PM5350B (hohe Kostenleistung) wird bevorzugt

Klasse 0,2S (Hochpräzise Überwachung): Upgrade auf PM5560 (Schneider in Serie) oder wählen Sie markenübergreifende Alternativen wie ABB E410 und Siemens PAC4200

MID-Zertifizierung (Handelsabwicklung): PM5561 (Schneider) oder ABB E600 (internationale Marke) ist ein Muss; Es sind noch keine inländischen Modelle mit MID-Zertifizierung verfügbar

2. Orientiert an den Anforderungen der Oberschwingungsüberwachung

31Harmonische Analyse st-Ordnung erforderlich (Diagnose der Netzqualität): PM5350P (das einzige unterstützte Modell); Alternativen sind ABB E410, Siemens PAC4200 und Acrel ACR220EL

Keine harmonische Analyse erforderlich (Grundlegende Überwachung): PM5350B/IB (geringere Kosten); Alternativen sind Schneider PM5340, Delixi CDP6000 und Chint DTSU666-6S

3. Orientiert an Kommunikations- und I/O-Konfigurationsanforderungen

4. Szenariospezifische Empfehlungen

Industrielle Vertriebssysteme

Empfehlung: PM5350P + Ethernet-Modul

Begründung: 4DI zur Statusüberwachung des Leistungsschalters, 2RO zur Alarmausgangssteuerung, 31Oberschwingungsanalyse st-Ordnung zur Diagnose von Motorlastfehlern, und Ethernet für die SCADA-Systemintegration

Alternativen: ABB E410 (identische Funktionen), Acrel ACR220EL (kostengünstige Inlandsoption)

Energiemanagement für Gewerbegebäude

Empfehlung: PM5350B

Begründung: Energiemessung der Klasse 0,5S zur Kostenverteilung, 2DI zur Überwachung des Klima-/Lichtkreises, und RS485 für die BMS-Systemintegration

Alternativen: Delixi CDP6000 (kostengünstige Inlandsoption), Schneider PM5340 (günstigeres Serienmodell)

Überwachung der Netzanbindung erneuerbarer Energien

Empfehlung: PM5350P

Begründung: Bidirektionale Energiemessung (Erzeugung/Verbrauch), 31Harmonische Analyse st-Ordnung zur Bewertung der Netzverbindungsqualität, und 4DI für die Statusüberwachung von Photovoltaik-Wechselrichtern

Alternativen: Siemens PAC4200 (internationale Marke), Chint DTSU666-9S (Haushaltsmodell mit Unterstützung für bidirektionale Messung)

Einfache Verteilerschranküberwachung

Empfehlung: PM5350IB

Begründung: Kernparametermessung zu niedrigsten Kosten, Erfüllung grundlegender Anforderungen an die Überwachung des Stromverbrauchs

Alternativen: Chint DTSU666-6S (entry-level domestic model), Acrel ACR120EL (hohe Kostenleistung)

III. Detailed Comparison of Cross-Brand Alternative Models (Function Matching Degree)

1. International Brand Alternatives (Performance-Oriented)

2. Domestic Brand Alternatives (Cost-Oriented)

1. Key Points for Selection and Replacement Implementation
2. CT Ratio Matching: All models support 1A/5A CTs; the actual CT ratio (z.B., 1000/5A) must be accurately entered in the parameter settings to avoid measurement errors
3. Verkabelungsspezifikationen:

Spannungskreis: Strictly prohibit short circuits and ensure correct phase sequence (A-B-C)

Stromkreis: Strictly prohibit open circuits and ensure consistent CT polarity (P1 in, P2 out)

DI/RO: DI with built-in 24V power supply; RO-Kontaktleistung von AC 250 V/5 A und DC 30 V/5 A

3. Kommunikationseinstellungen:

Baudrate: 9600/19200/38400bps (9600 als Standard)

Adresse: 1-247 (1 als Standard)

Abschlusswiderstand: Am Ende des RS485-Busses muss ein 120-Ω-Widerstand installiert werden

4. Ersatzkompatibilität:

Montagegröße: Alle empfohlenen Modelle haben eine Größe von 96 x 96 mm und einen Ausschnitt von 88 x 88 mm zum direkten Austausch

Elektrische Schnittstelle: Konsistenter Spannungs-/Stromeingangsbereich, Dies ermöglicht die direkte Wiederverwendung vorhandener Verkabelungen

Funktionelle Unterschiede: Schlüsselparameter wie harmonische Ordnung, Anzahl der DI/RO und Kommunikationsprotokolle müssen vor dem Austausch überprüft werden

1. Priorität der endgültigen empfohlenen Schemata
2. Erste Wahl: PM5350P (Standardtyp) – Volle Funktionen, geeignet für über 90% von Industrie- und Gebäudeanwendungsszenarien
3. Zweite Wahl: PM5350B (Grundtyp) – Hohe Kostenleistung, Geeignet für die einfache Überwachung ohne Bedarf an harmonischer Analyse
4. Alternative Wahl: PM5350IB (Einführungstyp) – Niedrigste Kosten, geeignet zur einfachen Verteilerschranküberwachung
5. Upgrade-Option: PM5560/PM5561 (in Serie) – Geeignet für hochpräzise Messungen oder Handelsabwicklungsanwendungen
6. Markenübergreifende Option: ABB E410 (international) / Chint DTSU666-9S (inländisch) – Funktionell abgestimmt mit besserem Preis-Leistungs-Verhältnis
