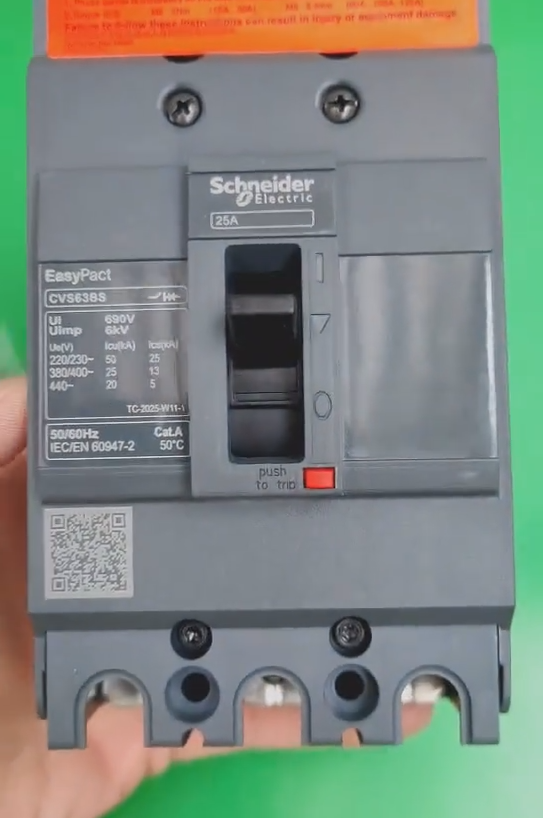

Schneider CVS63BS25A es un disyuntor de caja moldeada (MCCB) en la serie EasyPact CVS.
Significado de la designación del modelo
CVS: Indica la serie del producto..
63: Representa el marco actual., que es 63A.
B: Denota la capacidad de ruptura. A un voltaje de 400V, su capacidad máxima de corte en cortocircuito es de 25 kA.
S: Representa el tipo estándar.
25A: Significa la corriente nominal, que es 25A.
Especificaciones principales
Tensión nominal de aislamiento: 690V.
Tensión de funcionamiento nominal: Adecuado para circuitos de CA con una frecuencia de 50/60 Hz y un voltaje de funcionamiento nominal de 440 V o menos..
Tipo de unidad de disparo: Equipado con una unidad de disparo termomagnética TM-D estándar, que proporciona funciones de protección contra sobrecarga y protección contra cortocircuitos.
Métodos de montaje: Se puede instalar horizontalmente, verticalmente, en una posición plana, o en la primera posición. Los tipos de montaje disponibles incluyen montaje fijo, montaje enchufable, y montaje extraíble.
Características del producto
Rendimiento confiable: Cumple con estándares como IEC 60947-2 y posee certificaciones que incluyen Gost, CCC, y CCS.
Funciones versátiles: Tiene una función de aislamiento. La protección contra fugas se puede lograr instalando un módulo Vigi o un relé Vigi Rex..
Buena compatibilidad: Comparte accesorios comunes y componentes auxiliares con otros disyuntores de caja moldeada de Schneider, lo que ayuda a reducir costos.
Como disyuntor de caja moldeada de la serie EasyPact CVS, La verificación de compatibilidad del circuito para Schneider CVS63BS25A requiere hacer coincidir y confirmar el rendimiento del producto con los parámetros principales., tipo de carga, requisitos de protección del circuito, mientras se realiza la verificación de acuerdo con las normas y especificaciones. Los métodos específicos son los siguientes.:
1. Verificar los parámetros eléctricos básicos del circuito.
Parámetros de voltaje: El voltaje de aislamiento nominal de este disyuntor es 690 V., y su voltaje de funcionamiento nominal es adecuado para circuitos de CA de 440 V o menos. Es necesario confirmar que el voltaje del circuito a adaptar esté dentro de este rango., y la frecuencia del circuito es AC 50/60Hz. Esto evita daños en el aislamiento o mal funcionamiento del equipo causado por sobretensión..
Parámetros actuales: Su corriente de marco es 63A y la corriente nominal es 25A.. La corriente de funcionamiento a largo plazo del circuito adaptado debe ser ≤25A. Mientras tanto, La corriente instantánea de cortocircuito en el circuito no debe exceder su capacidad de corte. (la capacidad máxima de corte en cortocircuito del tipo B es de 25 kA a 400 V), para evitar que el disyuntor no pueda interrumpir efectivamente el circuito en caso de un cortocircuito.
Coincidencia de números de polos: Los disyuntores de caja moldeada de la serie CVS suelen estar disponibles en configuraciones de 3 y 4 polos.. Es necesario confirmar si el circuito a adaptar es un sistema trifásico de tres hilos o trifásico de cuatro hilos., y seleccione el disyuntor CVS63BS25A con el número de polos correspondiente. Esto evita problemas como fugas y circuitos abiertos causados por números de polos no coincidentes..
2. Haga coincidir el tipo de carga del circuito
Este disyuntor está equipado con una unidad de disparo termomagnética TM-D estándar., que proporciona doble protección contra sobrecarga y cortocircuito. Es preferentemente adecuado para circuitos de distribución de energía con cargas resistivas. (como la iluminación) o cargas inductivas generales (como equipo de oficina). Si se utiliza en un circuito de carga con una gran corriente de arranque (como un circuito de motor), es necesario comprobar adicionalmente si la corriente de arranque provocará un disparo erróneo. Si es necesario, combínelo con los accesorios adecuados para ajustar la curva de disparo, Asegurar que el arranque del motor no se vea afectado mientras se realiza la función de protección.. Circuitos de protección contra fugas (como circuitos de distribución de energía en ambientes húmedos) También se puede adaptar añadiendo un módulo Vigi..
3. Verificar según los escenarios de instalación y aplicación
Adaptación al entorno de instalación: Admite múltiples métodos de montaje, como montaje horizontal y vertical., y es adecuado para escenarios de instalación en gabinetes de distribución de energía y cajas de distribución convencionales.. Es necesario confirmar que el espacio en el lugar de instalación pueda cumplir con las dimensiones de instalación del disyuntor y sus accesorios. (como módulos de fugas). Además, el ambiente debe estar libre de polvo severo, gases corrosivos, vibraciones violentas, etc.; de lo contrario, la confiabilidad operativa del disyuntor puede verse afectada, y se deben tomar medidas de protección adicionales.
Verificación de cumplimiento: Este disyuntor cumple con normas como IEC 60947-2 y CCC. Para proyectos donde se ubica el circuito a adaptar, si hay especificaciones industriales específicas (como códigos eléctricos de construcción, estándares de distribución de energía industrial, etc.), es necesario confirmar que el diseño del circuito y la selección del disyuntor cumplan con los requisitos de estas especificaciones para evitar problemas de cumplimiento..
4. Verificación cruzada con materiales oficiales
– Puede iniciar sesión en el centro de soporte del sitio web oficial de Schneider Electric, busque los manuales técnicos o las fichas técnicas de los productos de la serie EasyPact CVS, y comprobar si los parámetros nominales, escenarios de adaptación, y otra información de CVS63BS25A son consistentes con el circuito por confirmar.
– También puedes consultar el servicio técnico de atención al cliente oficial de Schneider., proporcionar detalles como el voltaje, actual, y tipo de carga del circuito, y obtener sugerencias profesionales sobre el juicio de compatibilidad.
