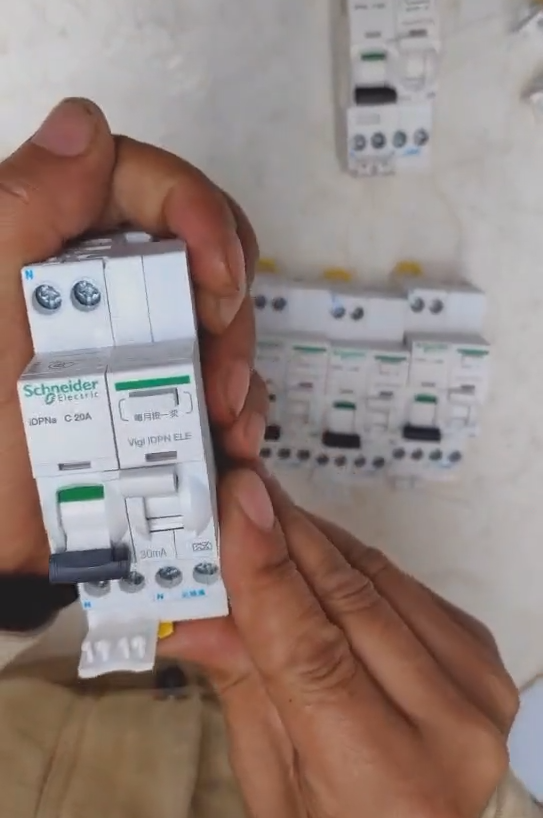

Disyuntor miniatura Schneider IDPNa C20A (MCB)

Schneider IDPNa C20A es un 1P+N disyuntor miniatura (MCB) perteneciente a la Acti 9 serie.
Introducción detallada
Parámetros básicos
– Configuración de polos: 1P+N, que consiste en 1 poste protector y 1 polo neutro, con el cable neutro colocado a la izquierda.
– Corriente nominal: 20A, Adecuado para circuitos con una corriente nominal de 20A..
– Curva de disparo: Curva C, con el límite de disparo magnético que oscila entre 5 a 10 veces la corriente nominal. Es aplicable a circuitos con pequeñas corrientes de irrupción., como circuitos de iluminación.
– Capacidad de ruptura: Bajo condiciones de 230V AC y 50/60Hz, La capacidad de corte nominal es de 4,5 kA..
– Tensión nominal: La tensión nominal de funcionamiento es de 230 V CA., El voltaje de aislamiento nominal es de 400 V CA., y la tensión nominal soportada al impulso es de 4kV.
Características de rendimiento
– Método de instalación: Adopta la instalación en riel DIN y se asegura con un clip de bloqueo, permitiendo una instalación cómoda y rápida.
– Vida eléctrica y mecánica: Tanto la vida eléctrica como la vida mecánica alcanzan 20,000 operaciones, asegurando una alta confiabilidad y durabilidad.
– Capacidad de cableado: Equipado con terminales tipo túnel, admite cableado superior e inferior. Puede conectar cables flexibles (con o sin casquillos de alambre) o cables rígidos de un solo hilo con una sección transversal de 1-16 mm².
Cumplimiento de estándares
Cumple con estándares como IEC 60898-1 y GB 10963.1, y ha obtenido certificaciones que incluyen CE y CCC.
Como disyuntor miniatura 1P+N con curva C, Schneider IDPNa C20A se centra principalmente en la protección contra sobrecargas y cortocircuitos para circuitos terminales. Puede cortar tanto el cable de fase como el cable neutro simultáneamente, haciéndolo adecuado para diversos escenarios de distribución de energía de bajo voltaje, especialmente utilizado en el sector civil, comercial, y entornos industriales de pequeña escala. Las aplicaciones específicas son las siguientes:
1. Escenarios residenciales: Este es uno de sus escenarios de aplicación principales.. Con una corriente nominal de 20A, Es adecuado para múltiples circuitos independientes en edificios residenciales., como circuitos de iluminación en áreas como salas de estar y dormitorios, así como circuitos de enchufes para pequeños electrodomésticos de potencia moderada., como computadoras de escritorio en estudios y televisores en dormitorios. Mientras tanto, Puede eliminar posibles riesgos de seguridad causados ​​por un cableado incorrecto. (p.ej., cables de fase invertida y neutro), Proteger eficazmente la seguridad del uso diario de electricidad en los hogares y prevenir accidentes como descargas eléctricas e incendios causados ​​por sobrecargas de circuitos o cortocircuitos..
2. Locales Comerciales de Pequeña Escala: También es muy aplicable a lugares como pequeñas tiendas de conveniencia en la calle., farmacias comunitarias, y pequeñas oficinas. El equipamiento eléctrico de estos locales incluye principalmente cajas registradoras., iluminación de estantes, pequeños aires acondicionados, e impresoras. La carga de circuito único es relativamente estable y la corriente de entrada es pequeña, que es consistente con las características de la Curva C de este disyuntor. Por ejemplo, en los circuitos de iluminación y equipos de caja registradora de tiendas de conveniencia, y los circuitos dedicados para equipos de oficina en oficinas pequeñas, El uso de este disyuntor puede lograr una protección precisa del circuito y garantizar un suministro de energía estable en escenarios comerciales..
3. Escenarios auxiliares de automatización e industria a pequeña escala: En el campo industrial, A menudo se utiliza como dispositivo de protección para circuitos auxiliares en lugar de circuitos de equipos principales de alta potencia.. Los ejemplos incluyen los circuitos de suministro de energía auxiliar de los sistemas de control PLC en fábricas., y la iluminación auxiliar o pequeños circuitos de instrumentos de detección en centros de control de motores.. Su capacidad de corte en cortocircuito de 4,5 kA le permite manejar fallas de cortocircuito que pueden ocurrir en dichos circuitos auxiliares.. Además, su tamaño compacto es adecuado para los requisitos de cableado denso en cajas de distribución industriales, Asegurar el funcionamiento estable de los sistemas auxiliares industriales..
4. Otros escenarios de distribución de energía de terminales: Es aplicable a escenarios de distribución de energía de terminales, como circuitos de iluminación de aulas en edificios de enseñanza escolares., Circuitos para pequeños equipos auxiliares médicos en habitaciones ambulatorias de hospitales., y circuitos de energía general para comerciantes individuales en edificios de oficinas. Confiando en sus funciones de protección contra sobrecargas y cortocircuitos, así como en sus prácticas características de instalación, Este disyuntor puede proporcionar una protección confiable para los circuitos y equipos en estos escenarios., Satisfacer las necesidades de protección refinadas de la distribución de energía terminal..
