Modèle A9L40600 Schneider – Analyse du modèle et paramètres techniques

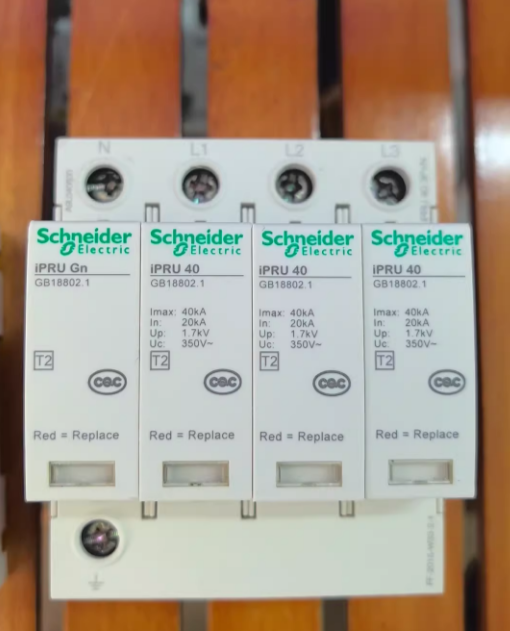

A9L40600 est le numéro de commande complet d'un produit de protection contre les surtensions basse tension (Parafoudre) sous Schneider ÉlectriqueLa série Acti9 de. Il appartient à la série de parafoudres modulaires iPRD40 et est principalement utilisé pour le type 2 protection contre les surtensions dans les systèmes de distribution d'énergie.
- Analyse des segments du modèle
| Segment de code | Description | Attribut de produit correspondant |
| A9 | Identificateur de la série Schneider Acti9 | Une série de composants basse tension standardisés pour la distribution d'énergie aux terminaux, y compris les disjoncteurs, parafoudres, etc.. |
| L40 | Type de produit Sous-code | Représente le parafoudre modulaire série iPRD40. “L” indique généralement des produits de protection contre les surtensions, et “40” correspond au courant de décharge maximum de 40 kA. |
| 600 | Caractéristique structurelle et code de configuration | Correspondant à 3P+N (triphasé + neutre) configuration des pôles, 350V tension nominale, et équipé d'un module de déclenchement enfichable |
- Résumé des principaux attributs du produit
| Article | Paramètre de spécification |
|---|---|
| Marque et série | Série Schneider Acti9 iPRD40 |
| Type de produit | Taper 2 parafoudre modulaire (avec déclencheur enfichable) |
| Configuration des poteaux | 3P+N (triphasé + neutre) |
| Tension nominale (Uc) | 350V et (adapté aux systèmes triphasés domestiques de 400 V) |
| Courant de décharge maximal (Imax) | 40le (8/20forme d'onde en µs) |
| Classe de protection | Taper 2 (protection secondaire contre les surtensions pour les systèmes de distribution d'énergie) |
| Principe technique | Technologie combinée de MOV (Varistance à oxyde métallique) + GDT (Tube à décharge de gaz) |
| Système de mise à la terre applicable | TN-S, Systèmes TT (non applicable au TN-C, Systèmes informatiques) |
- Tableau des paramètres techniques détaillés
| Catégorie de paramètre | Valeur spécifique | Remarques |
| Paramètres électriques | ||
| Tension de fonctionnement nominale | 350V et | 50/60Hz |
| Courant de décharge maximal | 40le (8/20µs) | Indicateur de base de la protection contre les surtensions |
| Courant de décharge nominal | 20le (8/20µs) | |
| Niveau de protection contre la tension (En haut) | ≤ 1,5kV | Mesuré à In=10kA |
| Temps de réponse | ≤25ns | La technologie combinée MOV+GDT assure une réponse rapide |
| Paramètres mécaniques et d'installation | ||
| Largeur du module | 4 modules (72mm) | Convient pour rail standard DIN 35 mm |
| Dimensions | 85mm (H) × 72mm (W) × 69mm (D) | |
| Terminal | Convient aux conducteurs en cuivre de 2,5 à 35 mm² | Couple recommandé: 8~10N·m |
| Classe de protection | IP20 | Convient pour une installation à l'intérieur d'armoires de distribution d'énergie |
| Paramètres environnementaux et de durée de vie | ||
| Température de fonctionnement | -25°C ~ +60°C | |
| Température de stockage | -40°C ~ +85°C | |
| Durée de vie mécanique | ≥ 10,000 fois (fonctionnement enfichable) | |
| Durée de vie électrique | Conforme à la CEI 61643-11 standard | Le module enfichable peut être remplacé lorsque les composants de protection contre les surtensions vieillissent |
| Certification et normes | ||
| Normes conformes | CEI 61643-11, FR 18802.1 | Certifié CE et CCC |
- Fonctions de base et principe de fonctionnement
- Mécanisme de suppression des surtensions: Adopte la technologie hybride MOV+GDT. MOV est responsable d'une réponse rapide (≤25ns) pour supprimer la plupart des surtensions, tandis que le GDT offre une capacité de tenue aux surtensions plus élevée et un courant de fuite plus faible.
- Fonction d'indication de défaut: Le module enfichable est équipé d'un indicateur d'état visuel (vert = normal, rouge = défaut) pour une identification rapide de l'état de protection.
- Protection thermique: Le dispositif de déclenchement thermique intégré se déclenche automatiquement lorsque l'énergie de surtension est excessive ou que les composants vieillissent, éviter les dommages dus à la surchauffe du parafoudre.
- Conception remplaçable: Seul le module de déclenchement enfichable doit être remplacé après un défaut, éliminant le besoin de remplacement global et réduisant les coûts de maintenance.
- Scénarios d'application typiques
| Champ d'application | Scénario d'application spécifique | Cible de protection |
| Bâtiments commerciaux | Armoires électriques principales/de distribution dans les immeubles de bureaux, centres commerciaux, hôtels | Protéger les charges critiques telles que les climatiseurs, ascenseurs, et systèmes d'éclairage |
| Installations industrielles | Circuits de contrôle de ligne de production, Systèmes API, frontal des convertisseurs de fréquence | Prévenir les dommages aux équipements électroniques de précision causés par la foudre ou les fluctuations du réseau |
| Centres de données | Bornes d'entrée/sortie de l'onduleur, Front-end des PDU d'armoire de serveur | Assurer un fonctionnement continu et stable des équipements informatiques et éviter la perte de données |
| Infrastructure | Circuits de distribution d'énergie critiques dans les hôpitaux et les centres de transport | Protéger les équipements et les systèmes de contrôle liés à la sécurité des personnes |
| Systèmes photovoltaïques | Bornes de sortie côté CA des onduleurs | Supprime les surtensions générées par les systèmes photovoltaïques et les surtensions de rétroaction du réseau |
- Précautions d'installation et de fonctionnement
- Emplacement d'installation:
Comme type 2 protection, il doit être installé dans l'armoire électrique principale ou de distribution, après le disjoncteur principal.
Il est recommandé d'être installé à proximité de l'équipement protégé, avec une longueur de ligne ne dépassant pas 10 mètres.
- Exigences de câblage:
Lignes de phase (L1/L2/L3) et ligne neutre (N) doit être câblé correctement selon les marquages.
La mise à la terre de protection (PE) le fil doit être aussi court et épais que possible. Il est recommandé d'utiliser des conducteurs en cuivre ≥16 mm² d'une longueur ne dépassant pas 50 cm.
Toutes les bornes doivent être serrées au couple recommandé (8~10N·m) pour éviter une surchauffe due à un mauvais contact.
- Exigences de correspondance:
Un disjoncteur ou un fusible miniature de 16 A à 32 A doit être installé en amont comme protection contre les surintensités afin d'éviter les courts-circuits causés par des défauts du parafoudre..
Non applicable aux SLT IT et TN-C, convient uniquement aux systèmes TN-S et TT.
- Points d'entretien:
Vérifiez régulièrement l'indicateur d'état (vert = normal, rouge = défaut).
Remplacez le module de déclenchement enfichable en temps opportun après un défaut; n'effectuez pas d'opérations de plug-in sous tension.
Il est recommandé d'effectuer un test de performance de la protection contre les surtensions tous les 2 années.
- Référence des modèles associés dans la même série
| Modèle | Numéro de pôle | Courant de décharge maximal | Tension nominale | Scénario d'application |
| A9L40200 | 1P+N | 40le | 350V | Taper 2 protection contre les surtensions pour les systèmes de distribution d'énergie monophasés |
| A9L40400 | 2P+N | 40le | 350V | Systèmes de distribution d'énergie biphasée (par ex., systèmes d'éclairage) |
| A9L40600 | 3P+N | 40le | 350V | Systèmes de distribution d'énergie triphasée (modèle grand public) |
| A9L15600 | 3P+N | 15le | 350V | Lieux à faible risque de surtension |
