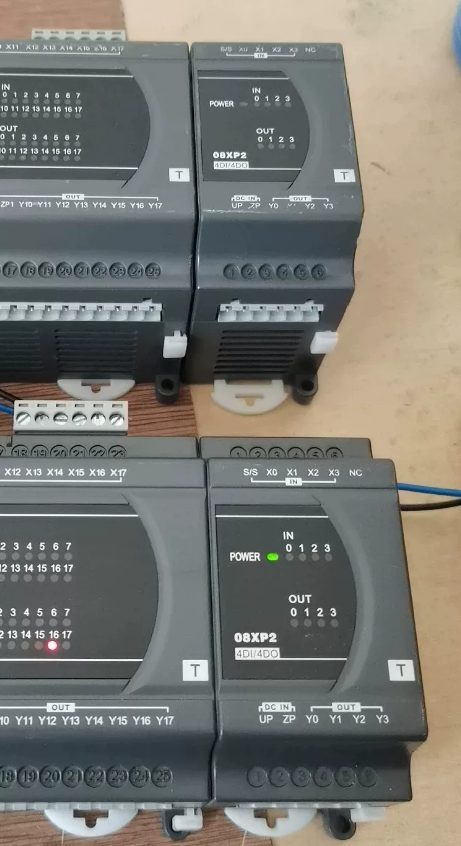

Module Delta DVP08XP211T

Explication du modèle

TAMPON: Automate standard Delta série

08: Total des points d'E/S = 8 points

XP: Module d'extension d'E/S numériques

2: Configuration des E/S = 4 entrées / 4 sorties

11: Tension d'alimentation = DC24V

T: Type de sortie = Sortie transistor (NPN)

2. Spécifications clés

Saisir: 4 points DC24V (compatible puits/source)

Sortir: 4 points Transistor (NPN)

Tension de fonctionnement: DC24V

Unités principales compatibles: Modèles grand public Delta tels que DVP-ES2, EX200, EC3

Installation: Montage sur rail DIN, câblage des bornes

3. Applications

Petit équipement d'automatisation, extension E/S de la ligne de production, convoyage/emballage/contrôle simple, et d'autres scénarios nécessitant un petit nombre d'extensions numériques.

4. Remplacement / Modèles de mise à niveau

Remplacement direct (mêmes spécifications): DVP08XP211R (Version sortie relais)

Nouvelle version améliorée: DVP08XP311T (Des performances supérieures, entièrement compatible)

Série Delta DVP08XP211T & Guide de sélection multimarques

1. Autres modèles de la même série (Série Delta DVP XP)

Options d'extension dans la même série

Entrée uniquement: DVP08XM211N (8DEPUIS, DC24V)

Sortie uniquement: DVP08XN211T (8FAIRE, Transistor NPN), DVP08XN211R (8FAIRE, relais)

2. Modèles équivalents multimarques (8-transistor NPN point 4DI/4DO, DC24V)

3. Notes de sélection
4. Compatibilité d'abord: Pour le remplacement entre marques, confirmer le protocole d'interface hôte et la correspondance de l'alimentation; certaines marques nécessitent des câbles d'extension dédiés.
5. Capacité de sortie: La sortie du transistor est généralement de 0,5 A par point; sortie relais jusqu'à 2A par point. Choisissez en fonction de la charge.
6. Chemin de mise à niveau: Il est recommandé aux utilisateurs de Delta de donner la priorité au DVP08XP311T (performances améliorées, entièrement compatible avec la série ES2).
7. Solde des coûts: Les modules d'extension de même marque ont généralement un coût inférieur et une meilleure compatibilité; Le remplacement multimarque convient aux systèmes utilisant déjà d'autres marques d'API.

Module d'extension d'E/S numériques Delta DVP08XP211T - Fiche technique complète

1. Informations de base

2. Spécifications électriques – Entrée numérique

3. Spécifications électriques – Sortie numérique (Transistor NPN)

4. Mécanique & Spécifications environnementales

5. Câblage & Détails d'installation
6. Câblage d'entrée

4 points d'entrée (X0 ~ X3), 1 commun (COM)

Prise en charge de la source (PNP) ou un évier (NPN) câblage

Fil recommandé: 0.3~1,25 mm², couple 0,5~0,8N·m

2. Câblage de sortie

4 points de sortie (Y0 ~ Y3), 1 commun (COM)

Sortie de récepteur NPN, alimentation externe DC24V requise

Fil recommandé: 0.3~2,5 mm², couple 0,5~0,8N·m

3. Connexion des modules

Se connecte à l'unité principale ou à d'autres modules via le port d'extension du côté droit

Longueur maximale du câble d'extension: 1m; plusieurs modules peuvent être mis en cascade

Le premier module DVP08XP211T occupe 8 Adresses E/S

6. Sélection & Conseils d'application
7. Options de remplacement: Relay version DVP08XP211R; upgraded compatible version DVP08XP311T (for ES3 series)
8. Correspondance de charge: Transistor output suitable for 24VDC solenoid valves, indicateurs, petits moteurs; not for direct AC loads
9. Expansion capacity: Single ES2 series CPU supports up to 8 DVP08XP211T modules, maximum 256 Points d'E/S
10. Sécurité: Open‑type module; must be installed in control cabinet, away from dust, humidité, and strong vibration
