Schneider RXZE1M4C est un prise relais enfichable de la série Harmony RXZ, conçu spécifiquement pour la série RXM de relais d'interface. Il comporte des bornes à vis-étrier avec une disposition de contacts mixtes, adapté aux applications de contrôle d'automatisation industrielle.
- Explication du code modèle
| Partie du code | Signification |
| RXZ | Famille de produits: Prise de relais enfichable Harmony RXZ |
| E1 | Type de borne: bornes à vis-étrier (E = vis, 1 = norme) |
| M. | Modalités de contact: mixte |
| 4C | Relais compatible: Relais RXM avec 4 contacts inverseurs (4 CO) |
- Principales spécifications techniques
| Paramètre | Valeur |
| Courant nominal | 7UN (Avec courant thermique conventionnel à air libre) |
| Tension nominale | 250V et (Norme CEI) |
| Relais compatibles | RXM2LB (2 CO) et RXM4LB (4 CO) relais enfichables |
| Nombre de terminaux | 14-épingle (14douille fine à orifices multiples) |
| Montage | 35mm montage sur rail DIN symétrique par clipsage ou par vis sur panneau |
| Dimensions | 29mm largeur, taille de prise de relais standard |
| Type de câblage | Bornes à vis-étrier pour un câblage et une maintenance faciles |
| Modalités de contact | Disposition des bornes à contacts mixtes |
| Quantité minimale de commande | 10 pièces par lot |
- Environnement opérationnel
Température de fonctionnement: -25°C à +55°C
Température de stockage: -40°C à +85°C
Humidité relative: ≤95%, sans condensation
Protection contre la pénétration | IP20 (CEI 60529)
Applications: Systèmes de contrôle d'automatisation industrielle, Armoires automates, centres de contrôle moteur, machines-outils, contrôle de la ligne de production, et autres applications nécessitant des connexions de relais enfichables
- Comparaison de modèles associés dans la même série
| Modèle | Contacts compatibles | Type de borne | Caractéristiques |
| RXZE1M2C | 2 CO (2 NON + 2 Caroline du Nord) | Pince à vis | Pour la série RXM2, 22.5mm largeur |
| RXZE1M4C | 4 CO (4 NON + 4 Caroline du Nord) | Pince à vis | Pour la série RXM4, 29mm largeur (ce modèle) |
| RXZE2M4C | 4 CO | Pince à ressort | Câblage sans outil, installation rapide |
| RXZE1M4F | 4 CO | Pince à vis | Avec indicateur LED pour la surveillance de l'état |
- Modèles alternatifs et références croisées de marques
Alternatives équivalentes de Schneider
RXZE2M4C: Version borne à ressort pour une installation plus rapide
RXZE1M4F: Version avec indicateur LED pour la surveillance visuelle de l'état
Modèles alternatifs d’autres marques
| Marque | Modèle alternatif | Compatibilité |
| Siemens | 3RS1700‑1GW00 | Pour relais série 3RT, 7A/250VAC |
| ABB | CR‑M024DC2 | Pour relais série CR‑M, 7A/250VAC |
| Omron | P2RF‑08 | Pour les relais de la série MY, 10A/250VAC |
| Alternative chinoise | Prise JZX‑22F | Prise universelle à 14 broches, 7A/250VAC |
- Notes d'installation et d'utilisation
- Montage: Peut être clipsé directement sur un rail DIN 35 mm ou fixé sur un panneau avec des vis
- Câblage: Bornes à vis-étrier; couple recommandé 0,8–1,2 N·m
- Compatibilité: Uniquement pour les relais d'interface enfichables de la série RXM, surtout RXM2LB et RXM4LB
- Entretien: La conception enfichable permet un remplacement facile du relais sans recâblage
- Sécurité: Débranchez l'alimentation avant le câblage pour éviter les chocs électriques
- Informations de commande
Code de commande officiel: RXZE1M4C
Emballage: 10 pièces par boîte
Certifications: CE, UL, CSA et autres certifications internationales

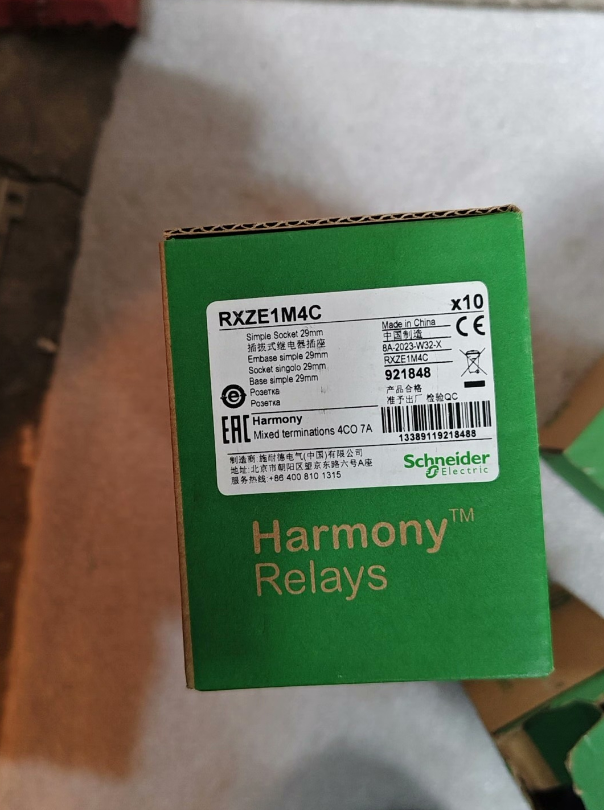

Prise Schneider RXZE1M4C
- Liste complète des relais RXM compatibles
Le RXZE1M4C est une prise standard à 14 broches compatible avec toute la gamme Schneider RXM de 2 contacts (2CO) et 4 contacts (4CO) relais d'interface miniatures. Liste complète ci-dessous.
1.1 4 Contacts de changement (4CO, 4 NON + 4 Caroline du Nord, entièrement compatible)
Bobine CC
RXM4LB1BD DC24V
RXM4LB2BD DC24V
RXM4LB1B7 DC12V
RXM4LB1JD DC48V
RXM4LB1MD DC110V
RXM4CB1BD DC24V (version économique)
RXM4AB1BD DC24V (version standard)
Bobine CA
RXM4LB1P7 AC230V
RXM4LB1B7 AC24V
RXM4LB1F7 AC110V
RXM4CB1P7 AC230V (version économique)
RXM4AB1P7 AC230V (version standard)
1.2 2 Contacts de changement (2CO, 2 NON + 2 Caroline du Nord, compatible)
Bobine CC
RXM2LB1BD DC24V
RXM2LB2BD DC24V
RXM2LB1B7 DC12V
RXM2LB1JD DC48V
RXM2CB1BD DC24V
Bobine CA
RXM2LB1P7 AC230V
RXM2LB1B7 AC24V
RXM2LB1F7 AC110V
RXM2CB1P7 AC230V
- 14-Affectation des fonctions des bornes à broches pour RXZE1M4C
Numéros de bornes de prise: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14
| Numéro de borne. | Fonction | Description |
| 13, 14 | Alimentation bobine | Connecter la tension de fonctionnement du relais (DC+/DC– ou AC/L/AC/N) |
| 1 | COM1 commun | Commun pour le 1er groupe de contact |
| 3 | NON1 (Normalement ouvert) | Conduit avec 1 quand la bobine est sous tension |
| 5 | NC1 (Normalement fermé) | Rompt avec 1 quand la bobine est sous tension |
| 6 | COM2 commun | Commun pour le 2ème groupe de contact |
| 8 | NO2 | Conduit avec 6 quand la bobine est sous tension |
| 12 | NC2 | Rompt avec 6 quand la bobine est sous tension |
| 9 | COM3 commun | Commun pour le 3ème groupe de contact |
| 11 | NO3 | Conduit avec 9 quand la bobine est sous tension |
| 4 | NC3 | Rompt avec 9 quand la bobine est sous tension |
| 2 | COM4 commun | Commun pour le 4ème groupe de contact |
| 7 | NO4 | Conduit avec 2 quand la bobine est sous tension |
| 10 | NC4 | Rompt avec 2 quand la bobine est sous tension |
- Instructions d'utilisation rapides
- Avec relais 4 contacts (RXM4xx): Tous 14 bornes actives; 4 groupes de contact entièrement fonctionnels.
- Avec relais 2 contacts (RXM2xx): Uniquement les terminaux 1, 3, 5 et 6, 8, 12 utilisé; d'autres inutilisés.
- Connexion de la bobine: 13(-), 14(+) pour CC; 13, 14 (non polarisé) pour CA.
Liste complète des relais Schneider RXM et références croisées de marques mondiales
- Règles de classification et de dénomination de la série RXM
1.1 Classement des séries
La série Schneider RXM est constituée de relais d'interface miniatures enfichables Zelio Harmony, divisé en trois séries principales par fonction et caractéristiques:
| Série | Principales fonctionnalités | Contacter l'évaluation | Bouton de test | Indication |
| RXM-AB | Standard, avec bouton de test de verrouillage | 2CO: 12UN | ✓ Bouton de test de verrouillage | Mécanique + LED en option |
| 3CO: 10UN | ||||
| 4CO: 6UN | ||||
| RXM‑LB | Économie, pas de bouton de test | 2CO: 10UN | ✗ Pas de bouton de test | Mécanique + LED en option |
| 4CO: 6UN | ||||
| RXM‑CB | Compact, conception simplifiée | 2CO: 10UN | ✗ Pas de bouton de test | Mécanique uniquement |
| 4CO: 6UN |
1.2 Structure de dénomination du modèle
Nombre de contacts: 2 = 2C/O, 3 = 3C/O, 4 = 4C/O
Série: AB / KG / CB
DIRIGÉ: 1 = pas de LED, 2 = avec LED, 3 = avec LED + suppression des surtensions
Tension de bobine: BD=DC24V, B7=AC24V, P7=AC230V, F7=AC110V, JD=DC48V, E7=AC48V, MD=DC110V, FD=DC125V, CD=DC220V, etc..
- Liste complète des relais RXM
2.1 Série RXM-AB (Standard, avec bouton de test)
2CO (2 NON + 2 Caroline du Nord, 12UN)
RXM2AB1B7 (AC24V, pas de LED)
RXM2AB1BD (DC24V, pas de LED)
RXM2AB1P7 (AC230V, pas de LED)
RXM2AB1F7 (AC110V, pas de LED)
RXM2AB1E7 (AC48V, pas de LED)
RXM2AB1ED (DC48V, pas de LED)
RXM2AB1JD (DC48V, pas de LED)
RXM2AB1MD (DC110V, pas de LED)
RXM2AB1FD (DC125V, pas de LED)
RXM2AB1CD (DC220V, pas de LED)
RXM2AB2B7 (AC24V, avec LED)
RXM2AB2BD (DC24V, avec LED)
RXM2AB2P7 (AC230V, avec LED)
RXM2AB2F7 (AC110V, avec LED)
RXM2AB2E7 (AC48V, avec LED)
RXM2AB2ED (DC48V, avec LED)
RXM2AB2JD (DC48V, avec LED)
RXM2AB2MD (DC110V, avec LED)
RXM2AB2FD (DC125V, avec LED)
RXM2AB2CD (DC220V, avec LED)
RXM2AB3BD (DC24V, avec LED + suppression des surtensions)
RXM2AB3P7 (AC230V, avec LED + suppression des surtensions)
3CO (3 NON + 3 Caroline du Nord, 10UN)
RXM3AB1B7 (AC24V, pas de LED)
RXM3AB1BD (DC24V, pas de LED)
RXM3AB1P7 (AC230V, pas de LED)
RXM3AB2B7 (AC24V, avec LED)
RXM3AB2BD (DC24V, avec LED)
RXM3AB2P7 (AC230V, avec LED)
4CO (4 NON + 4 Caroline du Nord, 6UN)
RXM4AB1B7 (AC24V, pas de LED)
RXM4AB1BD (DC24V, pas de LED)
RXM4AB1P7 (AC230V, pas de LED)
RXM4AB1F7 (AC110V, pas de LED)
RXM4AB1E7 (AC48V, pas de LED)
RXM4AB1JD (DC48V, pas de LED)
RXM4AB2B7 (AC24V, avec LED)
RXM4AB2BD (DC24V, avec LED)
RXM4AB2P7 (AC230V, avec LED)
RXM4AB2F7 (AC110V, avec LED)
RXM4AB3BD (DC24V, avec LED + suppression des surtensions)
RXM4AB3P7 (AC230V, avec LED + suppression des surtensions)
2.2 Série RXM-LB (Économie, pas de bouton de test)
2CO (2 NON + 2 Caroline du Nord, 10UN)
RXM2LB1B7 (AC24V, pas de LED)
RXM2LB1BD (DC24V, pas de LED)
RXM2LB1P7 (AC230V, pas de LED)
RXM2LB1F7 (AC110V, pas de LED)
RXM2LB2B7 (AC24V, avec LED)
RXM2LB2BD (DC24V, avec LED)
RXM2LB2P7 (AC230V, avec LED)
RXM2LB2F7 (AC110V, avec LED)
4CO (4 NON + 4 Caroline du Nord, 6UN)
RXM4LB1B7 (AC24V, pas de LED)
RXM4LB1BD (DC24V, pas de LED)
RXM4LB1P7 (AC230V, pas de LED)
RXM4LB1F7 (AC110V, pas de LED)
RXM4LB2B7 (AC24V, avec LED)
RXM4LB2BD (DC24V, avec LED)
RXM4LB2P7 (AC230V, avec LED)
RXM4LB2F7 (AC110V, avec LED)
2.3 Série RXM-CB (Compact)
2CO (2 NON + 2 Caroline du Nord, 10UN)
RXM2CB1B7 (AC24V, pas de LED)
RXM2CB1BD (DC24V, pas de LED)
RXM2CB1P7 (AC230V, pas de LED)
RXM2CB2B7 (AC24V, avec LED)
RXM2CB2BD (DC24V, avec LED)
4CO (4 NON + 4 Caroline du Nord, 6UN)
RXM4CB1B7 (AC24V, pas de LED)
RXM4CB1BD (DC24V, pas de LED)
RXM4CB1P7 (AC230V, pas de LED)
RXM4CB2BD (DC24V, avec LED)
RXM4CB2P7 (AC230V, avec LED)
2.4 Modèles spéciaux (Suppression des surtensions / Tension spéciale)
RXM2AB3BD (DC24V, avec LED + suppression des surtensions)
RXM4AB3P7 (AC230V, avec LED + suppression des surtensions)
Série RXM2AB1TQ (conforme à la norme ferroviaire EN50155)
Série RXM4AB1TQ (conforme à la norme ferroviaire EN50155)
- Codes de commande de références croisées de marques mondiales
3.1 2CO (DC24V, avec LED)
| Schneider | Siemens | ABB | Omron | Weidmüller | Contact Phénix |
| RXM2AB2BD | 3RT2016‑1BB01 | CR‑M024DC2 | MY2NJ‑24VDC | DRM57024 | REL‑MR‑24DC/21HC |
| 3RH1122‑1BB40 | P2RF‑08 | ||||
| RXM2LB2BD | 3RT2015‑1BB01 | CR‑M024DC0 | MY2N‑J‑24VDC | DRM27024 | REL‑MR‑24DC/21 |
| 3RH1122‑1BB00 |
3.2 4CO (DC24V, avec LED)
| Schneider | Siemens | ABB | Omron | Weidmüller | Contact Phénix |
| RXM4AB2BD | 3RT2026‑1BB01 | CR‑M024DC4 | MY4NJ‑24VDC | DRM57024‑4 | REL‑MR‑24DC/41HC |
| 3RH1144‑1BB40 | P2RF‑12 | ||||
| RXM4LB2BD | 3RT2025‑1BB01 | CR‑M024DC3 | MY4N‑J‑24VDC | DRM27024‑4 | REL‑MR‑24DC/41 |
| 3RH1144‑1BB00 |
3.3 2CO (AC230V, avec LED)
| Schneider | Siemens | ABB | Omron | Weidmüller | Contact Phénix |
| RXM2AB2P7 | 3RT2016‑1AP01 | CR‑M230AC2 | MY2NJ‑230VAC | DRM570230 | REL‑MR‑230AC/21HC |
| 3RH1122‑1AP40 | |||||
| RXM2LB2P7 | 3RT2015‑1AP01 | CR‑M230AC0 | MY2N‑J‑230VAC | DRM270230 | REL‑MR‑230AC/21 |
| 3RH1122‑1AP00 |
3.4 4CO (AC230V, avec LED)
| Schneider | Siemens | ABB | Omron | Weidmüller | Contact Phénix |
| RXM4AB2P7 | 3RT2026‑1AP01 | CR‑M230AC4 | MY4NJ‑230VAC | DRM570230‑4 | REL‑MR‑230AC/41HC |
| 3RH1144‑1AP40 | |||||
| RXM4LB2P7 | 3RT2025‑1AP01 | CR‑M230AC3 | MY4N‑J‑230VAC | DRM270230‑4 | REL‑MR‑230AC/41 |
| 3RH1144‑1AP00 |
3.5 Référence de compatibilité des sockets
La série Schneider RXM s'adapte universellement aux prises standard à 14 broches., y compris:
Tailleur original: RXZE1M2C (2CO), RXZE1M4C (4CO), RXZE2M4C (borne à ressort)
Prises universelles: Toute prise enfichable à 14 broches conforme à la norme CEI 60669-1
- Directives de sélection et de remplacement
- Correspondance des notes de contact: Assurez-vous que le courant nominal du contact de remplacement est ≥ d'origine; distinguer les charges AC/DC
- Cohérence de la tension de la bobine: Faites correspondre strictement le type et la tension DC/AC pour éviter l'épuisement de la bobine.
- Équivalence fonctionnelle: Sélectionnez des équivalents avec LED correspondante, bouton de test, ou suppression des surtensions
- Cotes de montage: La série RXM est standard de 22,5 mm (2CO) ou 29mm (4CO) largeur; les remplacements doivent correspondre à l'ajustement sur rail DIN
- Correspondance des certifications: Pour les applications critiques, vérifier les certifications équivalentes (CE, UL, ASC, etc.)
- Informations de commande et d'emballage
Emballage standard: 10 pièces par boîte; certains modèles disponibles en boîtes en vrac de 50 pièces
Code de commande officiel: Identique au numéro de modèle, par exemple. RXM2AB2BD, RXM4LB2P7
Prises commandées séparément: Série Schneider RXZ d'origine ou prises de marque compatibles recommandées
