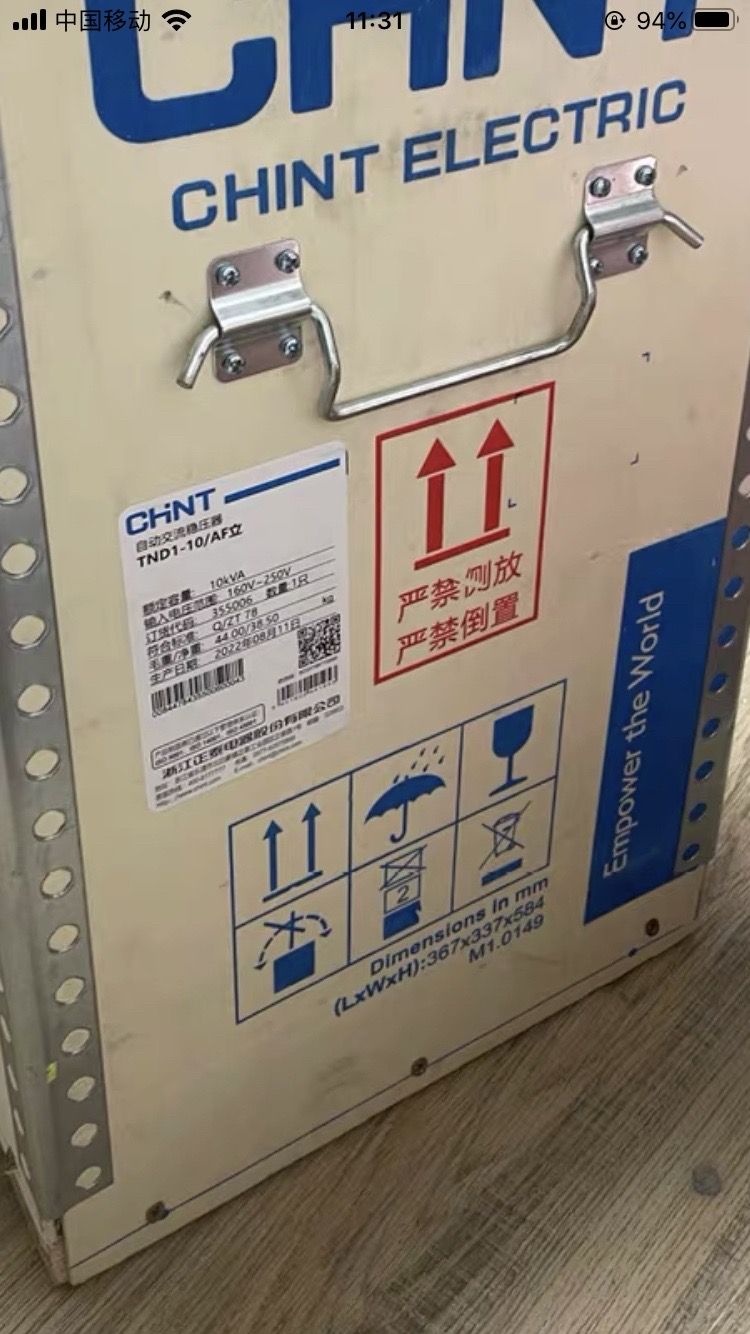

Regolatore di tensione AC automatico Chint TND1-10/AF

Il Chint automatico Regolatore di tensione CA TND1-10/AF è un regolatore di tensione completamente automatico ad alta precisione progettato specificamente per alimentatori monofase, adatto per ambienti con notevoli sbalzi di tensione in ambito residenziale, ufficio, e scenari industriali. Di seguito sono riportate le informazioni principali e i punti chiave dell'applicazione:

1. Parametri e funzioni principaliChnt nl1e – 63Un interruttore automatico
2. Prestazioni elettricheInterruttore automatico differenziale Chint NXBLE-40C6 (RCD)

Capacità nominale: 10kVA, in grado di pilotare stabilmente dispositivi ad alta potenza come i condizionatori d'aria, frigoriferi, e computer.

Intervallo di tensione in ingresso: 160-250VCA, adattarsi ad aree con grandi fluttuazioni della tensione di rete.

Tensione di uscita: 220VCA±4%, con precisione di stabilizzazione ad alta tensione per garantire un funzionamento stabile del dispositivo.

Metodo di raffreddamento: DI (Raffreddamento tramite ventola), accelerando la dissipazione del calore attraverso una ventola incorporata, adatto per il funzionamento a carico elevato a lungo termine.

Funzioni di protezione: Protezione da sovratensione (interrompe l'uscita quando la tensione di uscita supera 242-250 V) e protezione dal surriscaldamento (interrompe l'ingresso quando la temperatura è troppo alta).

2. Caratteristiche del progettoPrezzo dei relè termici di sovraccarico serie Chint NXR

Display digitale intelligente: Visualizzazione in tempo reale della tensione di ingresso/uscita e dello stato operativo per un facile monitoraggio.

Mobilità portatile: Design verticale con ruote girevoli per una comoda regolazione della posizione di installazione.

Capacità anti-interferenza: Utilizza la tecnologia di isolamento dell'impregnazione sotto vuoto per ridurre le interferenze elettromagnetiche, adatto per l'alimentazione di apparecchiature di precisione.

1. Scenari applicativiPrezzo dell'interruttore CHINT

Residenziale e ufficio: Stabilizza la tensione per elettrodomestici come i condizionatori d'aria, frigoriferi, computer, e stampanti per evitare danni al dispositivo dovuti a fluttuazioni di tensione.

Industriale e commerciale: Adatto per scenari con requisiti di stabilità ad alta tensione, come piccole linee di produzione, laboratori, e attrezzature mediche.

Aree di fluttuazione della tensione: Particolarmente adatto per zone rurali e vecchi centri residenziali con tensioni di rete instabili.

III. Documenti richiesti per la costruzione e l'accettazionePrezzo del dispositivo di protezione da sovratensione CHINT

Quando si installa questo regolatore di tensione, l'unità di costruzione deve fornire al committente o al supervisore i seguenti documenti:

1. Documenti di qualificazione del prodotto

– Certificato di conformità di fabbrica, rapporti di prova (comprese le prestazioni elettriche, forza di isolamento, prestazione del fuoco, ecc.).

– Licenza commerciale del produttore e certificazione 3C (Certificazione obbligatoria per la Cina).

2. Documenti di installazione e messa in servizio

– Istruzioni per l'installazione (compresi gli schemi elettrici, requisiti di messa a terra, spaziatura di ventilazione, ecc.).

– Registri di messa in servizio (dati di test della tensione di ingresso/uscita, risultati del test della funzione di protezione).

3. Documenti di sicurezza e conformità

– Certificato di elettricista (certificato di operazione speciale) del personale addetto all'installazione.

– Rapporto di prova della resistenza di terra (per garantire che il sistema di messa a terra soddisfi gli standard di sicurezza).

1. Precauzioni per l'installazione e l'uso
2. Requisiti ambientali

– L'ambiente di installazione deve essere ben ventilato, con almeno 0.5 metri di spazio di dissipazione del calore riservati attorno ad esso per evitare ambienti chiusi o ad alta temperatura.

– Evitare l'installazione in ambienti umidi, polveroso, o ambienti con gas corrosivi.

2. Specifiche di cablaggio

– Utilizzare i cavi standard per collegare i terminali di ingresso/uscita, garantendo la corretta polarità e una messa a terra affidabile.

– L'area della sezione trasversale del cavo di alimentazione in ingresso deve corrispondere alla corrente nominale dell'apparecchiatura (10kVA corrisponde a circa 45,5A).

3. Gestione del carico

– Quando la tensione di ingresso è inferiore a 198 V, declassare in base alla curva della capacità di uscita (per esempio., quando l'ingresso è 160 V, la capacità di uscita scende a circa 60%).

– Evitare il funzionamento a lungo termine a pieno carico; si consiglia di prenotare a 20% margine di capacità.

1. Servizio post-vendita

Politica di garanzia: Chint fornisce una garanzia di 1 anno. I problemi di qualità possono essere riparati o sostituiti gratuitamente (l'acquisto凭证 deve essere trattenuto).

VII. Suggerimenti per il confronto e la selezione

Differenza da TND1-10: TND1-10/AF aggiunge ventola di raffreddamento e ruote mobili, adatto per scenari con carico elevato o frequentemente mobili; il normale TND1-10 utilizza il raffreddamento naturale con un prezzo leggermente inferiore.

Criteri di selezione: Scegli in base alla potenza del carico, intervallo di fluttuazione della tensione, e ambiente di utilizzo. Dai la priorità al modello AF per ambienti ad alto carico o ad alta temperatura.

Riepilogo

Con la sua stabilizzazione della tensione ad alta precisione, molteplici protezioni, e design conveniente, il regolatore di tensione Chint TND1-10/AF è una scelta affidabile per scenari di tensione instabile. Le unità edili devono seguire rigorosamente le specifiche di installazione e fornire documenti completi, mentre gli utenti possono acquistare attraverso canali formali per garantire il supporto post-vendita.

Regolatore automatico di tensione CA Te Chint TND1-10/AF, con la sua capacità nominale di 10kVA, ampio intervallo di tensione in ingresso (160-250VCA), e design di raffreddamento della ventola, stabilizza efficacemente la tensione e protegge la sicurezza delle apparecchiature in vari scenari. Di seguito sono riportati gli scenari applicativi principali e i casi tipici:

1. Ambienti residenziali e uffici
2. Protezione degli elettrodomestici

Dispositivi applicabili: Apparecchi sensibili alla tensione come i condizionatori d'aria, frigoriferi, computer, e dispositivi domestici intelligenti.

Valore dello scenario:

– In vecchi quartieri residenziali o zone rurali con frequenti sbalzi di tensione (per esempio., la tensione potrebbe scendere al di sotto di 170 V durante i picchi di utilizzo estivo), il regolatore di tensione stabilizza l'uscita a 220V±4%, impedire l'arresto dei compressori del condizionatore d'aria a causa di sottotensione o ridurre l'efficienza di raffreddamento del frigorifero.

– Funzionamento a lungo termine delle smart TV, console di gioco, e altri dispositivi in ​​ambienti con tensione instabile possono facilmente causare danni alla scheda madre; il regolatore di tensione prolunga la durata del dispositivo.

2. Supporto per apparecchiature per ufficio

Dispositivi applicabili: Stampanti, proiettori, computer da ufficio, server, ecc.

Valore dello scenario:

– Previene la perdita di dati (per esempio., interruzioni di lettura/scrittura del disco rigido del computer) o guasti alle apparecchiature (per esempio., lampadine del proiettore bruciate da sbalzi di tensione) a causa delle fluttuazioni di tensione.

– I piccoli uffici possono utilizzare un TND1-10/AF per stabilizzare l'alimentazione di più dispositivi contemporaneamente, sostituzione di più piccoli regolatori di tensione e risparmio sui costi.

1. Siti industriali e commerciali
2. Piccole linee di produzione e apparecchiature di lavorazione

Dispositivi applicabili: Macchine utensili CNC, macchine da taglio laser, macchine per l'imballaggio, e altre attrezzature industriali di piccole e medie dimensioni.

Valore dello scenario:

– Le reti elettriche industriali sono spesso soggette a fluttuazioni di tensione dovute all'avvio/arresto di apparecchiature di grandi dimensioni (per esempio., cadute di tensione all'avvio delle saldatrici), e il regolatore di tensione garantisce la precisione del funzionamento dell'apparecchiatura per evitare errori di elaborazione.

– La ventola di raffreddamento (DI) il design supporta il funzionamento a carico elevato a lungo termine, adatto per la produzione in fabbrica su tre turni.

2. Complessi commerciali e negozi

Dispositivi applicabili: Sistemi di illuminazione per centri commerciali, attrezzature per cucine per ristorazione (per esempio., forni, congelatori), sistemi di registratori di cassa, ecc.

Valore dello scenario:

– Durante i picchi di consumo energetico nei grandi centri commerciali, la tensione può variare al di sotto di 190 V; il regolatore di tensione garantisce un'illuminazione LED stabile senza sfarfallio e mantiene la temperatura costante nei congelatori, migliorare l'esperienza del cliente.

– L'alimentazione stabile per i sistemi di registratori di cassa previene le interruzioni delle transazioni e garantisce la continuità aziendale.

III. Aree sensibili alle fluttuazioni di tensione

1. Aree rurali e remote

Caratteristiche dello scenario: Infrastruttura della rete elettrica debole, grandi fluttuazioni di tensione (per esempio., 160-250V), e anche frequenti interruzioni di corrente.

Valore dell'applicazione:

– Stabilizza l'alimentazione elettrica per le apparecchiature di irrigazione (per esempio., pompe dell'acqua) e macchine per la lavorazione agricola (per esempio., essiccatoi per cereali), prevenire danni alle apparecchiature o interruzioni della produzione dovute a tensione instabile.

– Gli utenti domestici possono garantire il normale funzionamento dei frigoriferi, televisori, e altri elettrodomestici, miglioramento della qualità della vita.

2. Antiche comunità residenziali e villaggi urbani

Caratteristiche dello scenario: Capacità del trasformatore insufficiente, la tensione scende facilmente al di sotto di 180 V durante i carichi elevati del condizionatore d'aria in estate.

Valore dell'applicazione:

– Stabilizza il funzionamento elettrico per apparecchi ad alta potenza come condizionatori d'aria e scaldabagni, evitando inciampi frequenti o danni alle apparecchiature.

– Supporta pile di ricarica per risolvere i problemi di ricarica per gli utenti di veicoli elettrici dovuti a tensione instabile.

1. Attrezzature di precisione e industrie speciali
2. Laboratori ed enti di ricerca

Dispositivi applicabili: Strumenti analitici (per esempio., centrifughe, microscopi), apparecchiature di prova, alimentatori da banco da laboratorio.

Valore dello scenario:

– Tensione di uscita stabile (220V±4%) evita deviazioni dei dati sperimentali causate da fluttuazioni di tensione.

– Design anti-interferenza (tecnologia di isolamento con impregnazione sotto vuoto) riduce le interferenze elettromagnetiche, adatto per strumenti di precisione che richiedono elevata purezza di potenza.

2. Strutture mediche

Dispositivi applicabili: Attrezzature mediche come macchine TC, Macchine a raggi X, ventilatori, e monitor.

Valore dello scenario:

– Garantisce un funzionamento stabile dell'attrezzatura, prevenire risultati diagnostici imprecisi o guasti alle apparecchiature dovuti a fluttuazioni di tensione.

– Il design della ventola di raffreddamento soddisfa le esigenze di funzionamento continuo 24 ore su 24 degli ospedali, garantendo una dissipazione del calore affidabile.

1. Scenari mobili e temporanei
2. Mostre e luoghi di eventi

Caratteristiche dello scenario: Ambienti complessi di alimentazione temporanea con rischi di fluttuazioni elevate di tensione (per esempio., potenza del generatore instabile).

Valore dell'applicazione:

– Stabilizza l'alimentazione per i display LED, sistemi audio, proiettori, ecc., prevenire interruzioni dello spettacolo o della mostra.

– Il design delle ruote mobili facilita l'implementazione rapida e la regolazione della posizione, adatto per allestimenti espositivi spesso mobili.

2. Cantieri Edili e Uffici Temporanei

Dispositivi applicabili: Macchine saldatrici, macchine da taglio, sistemi di illuminazione temporanei, computer da ufficio.

Valore dello scenario:

– Stabilizza l'alimentazione elettrica per le macchine edili, riducendo i problemi di qualità della saldatura o i danni alle apparecchiature dovuti a tensione instabile.

– Garantisce il normale funzionamento delle apparecchiature di rete e delle stampanti negli uffici temporanei, migliorare l’efficienza della gestione del progetto.

1. Industrie speciali ed esigenze personalizzate
2. Adattamento delle apparecchiature importate

Caratteristiche dello scenario: Alcune attrezzature importate (per esempio., quelli fabbricati in Giappone o negli Stati Uniti) hanno una tensione nominale di 100-120 V e richiedono un trasformatore.

Valore dell'applicazione:

– TND1-10/AF può innanzitutto stabilizzare la tensione di ingresso (160-250VCA), convertirlo quindi alla tensione richiesta dall'apparecchiatura tramite un trasformatore, proteggendo doppiamente la sicurezza delle apparecchiature.

– Evita danni alle apparecchiature causati da fluttuazioni della rete sovrapposte ad errori di conversione del trasformatore.

2. Sistemi di alimentazione di backup di emergenza

Caratteristiche dello scenario: Utilizzato con i generatori per affrontare le fluttuazioni di tensione dopo interruzioni di corrente.

Valore dell'applicazione:

– Quando si avvia il generatore, la tensione potrebbe superare i 250 V; il regolatore di tensione limita l'uscita a 220 V±4% per proteggere le apparecchiature critiche (per esempio., server, sistemi di monitoraggio).

– Il design del raffreddamento della ventola si adatta alla generazione di calore derivante dal funzionamento a lungo termine del generatore.

Considerazioni sulla selezione

1. Carica corrispondenza:

– Seleziona una capacità 1.2-1.5 volte la potenza totale dell'apparecchiatura per evitare il funzionamento a pieno carico a lungo termine (per esempio., per un regolatore di tensione da 10 kVA si consiglia un carico massimo di 8 kW).

– Carichi induttivi (per esempio., condizionatori d'aria, motori) hanno grandi correnti di spunto e richiedono a 30% riserva di capacità.

2. Requisiti ambientali:

– Il luogo di installazione deve essere ben ventilato (con 0.5 metri di spazio riservati attorno ad esso) ed evitare ambienti polverosi o con gas corrosivi.

– Quando l'altitudine supera 1000 metri, declassare la capacità (ridurre la capacità di 1% per ogni 100 aumentano i metri).

3. Confronto di soluzioni alternative:

– Per una maggiore precisione (entro ±1%) o capacità anti-interferenza, scegli i regolatori di tensione di precisione della serie NPS di Chint.

– Si consiglia alle apparecchiature trifase di utilizzare il regolatore di tensione trifase serie TNS1 per evitare squilibri causati dall'alimentazione monofase.

Riepilogo

Il regolatore di tensione Chint TND1-10/AF offre ottime prestazioni in ambito residenziale, industriale, medico, e scenari di laboratorio, grazie al suo ampio adattamento di tensione, progettazione del raffreddamento della ventola, e molteplici funzioni di protezione. La sua portabilità e il suo rapporto costo-efficacia lo rendono particolarmente adatto ad aree con frequenti fluttuazioni di tensione e esigenze di alimentazione temporanee. Le unità edili devono seguire rigorosamente le specifiche di cablaggio e fornire documenti di qualificazione completi durante l'installazione, mentre gli utenti possono acquistare tramite il sito Web ufficiale di Chint o canali autorizzati per garantire prodotti genuini e supporto post-vendita.
