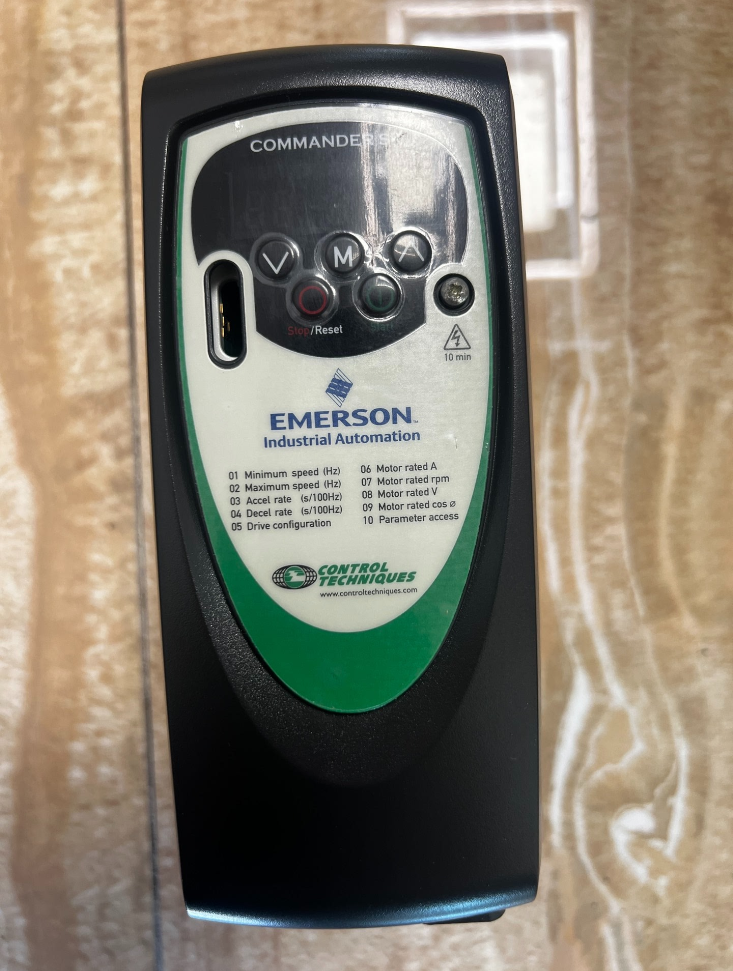

Unità Emerson SKB3400150

SKB3400150 Spiegazione del codice modello

SKB: Serie comandante SK economico azionamento a frequenza variabile

3: 3-ingresso di fase 380–480 V CA

4: Taglia telaio D

00150: Potenza nominale 1.5 kW

Principali Specifiche Elettriche

Hardware & Interfacce

1. Standard: Pannello operatore con tastiera base
2. Accessori opzionali: Pannello operatore remoto, moduli di comunicazione (Profibus-DP, CANopen, DeviceNet, ecc.)
3. Terminali I/O: Ingressi digitali, uscite relè, ingressi analogici & uscite, controllo della velocità del potenziometro supportato
4. Funzione di frenatura: Transistor di frenatura dinamica integrato, resistenza di frenatura esterna collegabile

Applicazioni tipiche

Linee di trasporto, piccoli tifosi & pompe dell'acqua, macchine per l'imballaggio, apparecchiature di miscelazione, regolazione generale della velocità dei motori asincroni.

Note importanti

1. Rischio di confusione: Da non confondere con la stampante per etichette Epson TM-C3400. Coincidono solo le cifre numeriche; i prodotti sono completamente indipendenti.
2. Stato della fornitura: La serie SK è un modello fuori produzione obsoleto. Le unità disponibili sono per lo più prodotti in eccedenza o ricondizionati.
3. Modelli sostitutivi: Nuova generazione Emerson Unidrive Serie M M100 / Gli azionamenti trifase M200 da 1,5 kW possono essere utilizzati per la sostituzione dell'hardware; è necessaria la regolazione dei parametri.

SKB3400150 appartiene a Emerson / Tecniche di controllo (CT del Regno Unito) Azionamento a frequenza variabile serie Commander SK, potenza nominale 1,5 kW, 3-fase 380～480V. Molti trader lo chiamano erroneamente “Unità Epson” a causa di un termine improprio diffuso nel settore.

Scenari applicativi tipici di SKB3400150

Adatto per motori asincroni trifase da 1,5kW. Supporta il vettore ad anello aperto / Controllo V/F, transistor di frenatura integrato, Regolazione PID e frequenza massima di uscita fino a 1500Hz. In grado di gestire applicazioni di risparmio energetico a carico leggero e carichi medi a coppia costante.

1. Trasmettere & Industria della logistica (Utilizzo più comune)
2. Piccoli nastri trasportatori, linee di trasportatori a rulli
3. Trasportatori di trasferimento per attrezzature di smistamento, sistemi di trasporto a catena
4. Azionamento a bassa velocità per il sollevamento & meccanismi di trasferimento

Caratteristiche: Accelerazione fluida & decelerazione per ridurre l'impatto meccanico sui nastri; disponibile la funzione start-stop a più velocità.

2. Macchine per l'imballaggio (Ampia base installata)
3. Motore di alimentazione pellicola, orizzontale / azionamento di saldatura verticale per macchine di sigillatura e riempimento verticali
4. Trasportatore di alimentazione delle confezionatrici orizzontali, semplici meccanismi di separazione delle bottiglie
5. Trasportatore di macchine etichettatrici, piccole macchine avvolgitrici

Vantaggi: Design compatto per adattarsi a quadri elettrici stretti; è supportato il controllo della velocità tramite potenziometro o segnale 4–20 mA.

3. Tifosi, Pompe dell'acqua & HVAC (Applicazioni per il risparmio energetico)
4. Aspiratori per piccole officine, ventole di circolazione del forno
5. Piccole pompe per l'approvvigionamento idrico a pressione costante, pompe dosatrici chimiche per il trattamento dell'acqua
6. Ventilatori di circolazione degli impianti di climatizzazione

La funzione PID integrata consente la regolazione automatica della velocità in base alla pressione o alla temperatura, risparmiare energia invece di strozzarli con serrande o valvole.

4. Industria leggera & Macchinari tessili
5. Avvolgimento di filo piccolo & macchine arenatrici
6. Trasportatori ausiliari di macchine per la messa in tessile, semplice svolgimento del tessuto & apparecchiature di avvolgimento
7. Motore di alimentazione materiale per piccoli estrusori di plastica
8. Attrezzature generali per il trattamento
9. Motori ausiliari di avanzamento di piccoli torni e molatrici (Non per il funzionamento del mandrino per carichi pesanti)
10. Attrezzatura per la miscelazione: Miscelatori di vernici, piccoli reattori di miscelazione chimica
11. Meccanismi di alimentazione delle macchine per la lavorazione del legno
12. Protezione ambientale & Attrezzature per il trattamento dell'acqua
13. Piccoli ventilatori di aerazione, trasportatori a coclea per fanghi
14. Azionamento per pompe dosatrici in sistemi di dosaggio di prodotti chimici

✅ Riepilogo delle condizioni di lavoro adeguate

Tipo di carico: Carichi a coppia costante con shock medio, ventola a coppia variabile & carichi della pompa

Alimentazione elettrica: Alimentazione industriale trifase 380 V standard di fabbrica

Metodi di controllo: Controllo velocità tramite potenziometro da tastiera, controllo del segnale analogico, Controllo comunicazione PLC Modbus RTU

Scenari preferiti: Armadi di controllo con spazio limitato, richieste di base a velocità variabile, progetti di sostituzione degli azionamenti CT originali su apparecchiature preesistenti

❌ Scenari applicativi non consigliati

1. Sollevamento pesante & apparecchiature di sollevamento che richiedono una coppia continua elevata a bassa velocità (Anello aperto senza encoder, non adatto a potenziali carichi energetici)
2. Attrezzature soggette a frequenti carichi d'urto gravi e ricorrenti 200% sovraccarico
3. Applicazioni che richiedono un posizionamento ad alta precisione (Questo è un azionamento a frequenza variabile, non un servoazionamento)

SKB3400150 non è un prodotto Epson. Si tratta dell'azionamento a frequenza variabile della serie Commander SK prodotto da Emerson Control Techniques (CT del Regno Unito). Il termine “Unità Epson” è semplicemente un termine improprio diffuso nel settore dell'automazione.

Vantaggi principali di SKB3400150 (1.5kW, 380V)

1. Vantaggi in termini di prestazioni di controllo
2. Controllo vettoriale ad anello aperto senza sensore

Uscita di coppia stabile a bassa velocità, prestazioni di avviamento migliori rispetto agli azionamenti V/F convenzionali. Supporta le modalità di controllo della velocità e della coppia, ideale per trasportatori e macchinari per l'imballaggio con impatto sul carico di avvio.

2. Frequenza di uscita ultraelevata 0~1500Hz

In grado di azionare mandrini ad alta velocità e piccoli motori ad alta velocità, una caratteristica raramente vista sugli inverter per uso generale.

3. Frenatura multimodale integrata (Configurazione standard)

Dotato di transistor di frenatura dinamica integrato (compatibile con resistenza di frenatura esterna) più frenatura ad iniezione DC. Previene la velocità eccessiva durante l'avvio e la decelerazione rapida, adatto per trasportatori e apparecchiature ausiliarie di avvolgimento/svolgimento.

4. Accelerazione regolabile & Profili di decelerazione

Le opzioni di rampa lineare e con curva a S riducono gli shock meccanici e prolungano la durata operativa delle cinghie, catene e ingranaggi.

5. Ampia gamma di frequenze portanti (3~18kHz)

Una frequenza portante più elevata riduce il rumore acustico del motore, adatto per officine con limitazioni di rumore.

2. Vantaggi dell'integrazione hardware (Costo & Risparmio di spazio)
3. Filtro EMC integrato

Nessun filtro esterno richiesto, sopprime le interferenze elettromagnetiche per evitare disturbi del segnale a sensori e PLC, riduce i costi di cablaggio dell'armadio.

2. Costruzione compatta, Doppie opzioni di montaggio

I modelli a basso consumo supportano sia il montaggio a parete che quello su guida DIN, offrendo layout flessibile per quadri elettrici compatti.

3. Comunicazione standard RJ45 RS485 Modbus RTU

Interfaccia di comunicazione integrata per connettersi direttamente ai principali PLC come Siemens e Mitsubishi per l'impostazione remota della velocità e il monitoraggio dei guasti. Moduli bus opzionali per Profibus, CANopen ecc.

4. Terminali I/O abbondanti

Accetta 4-20 mA / 0-10V segnali di riferimento analogici, ingressi/uscite digitali multicanale, supporta 8 livelli multi-velocità preimpostati per il controllo multi-processo sulle linee di produzione.

3. Messa in servizio & Vantaggi della manutenzione
4. Configurazione semplice per i tecnici

Parametri comuni stampati sull'alloggiamento dell'unità. La maggior parte delle apparecchiature standard richiede solo la modifica di un piccolo insieme di parametri. La funzione di autocalibrazione del motore statico ottimizza rapidamente i parametri di controllo.

2. Modulo di memoria SmartStick opzionale

Backup e clonazione dei parametri con un clic, riducendo drasticamente i tempi di inattività durante la messa in servizio di massa o la sostituzione della manutenzione delle apparecchiature.

3. Diagnosi completa dei guasti & Protezione completa

Protezione completa contro le sovratensioni, sottotensione, perdita di fase, sovraccarico, cortocircuito, guasto a terra, surriscaldamento dell'unità e surriscaldamento del motore. I codici di errore chiaramente definiti consentono una rapida risoluzione dei problemi in loco.

4. LogicStick opzionale per logica ladder integrata

Elimina la necessità di un piccolo PLC separato su macchinari semplici; la logica interna può implementare il controllo di interblocco e sequenza per ridurre il costo complessivo della macchina.

4. Adattabilità ambientale & Vantaggi di affidabilità
5. Robusta capacità di sovraccarico

150% corrente nominale per 60s, prestazioni stabili contro carichi di impatto transitori come l'avvio del trasportatore.

2. Curve di controllo doppie per carichi diversi

Modalità a coppia costante: Trasportatori, macchine confezionatrici, apparecchiature di miscelazione

Modalità di risparmio energetico a coppia variabile: Ventilatori e pompe per la riduzione del consumo energetico

3. Ampio ambiente operativo

Intervallo di temperatura ambiente: -10℃～+40℃, umidità relativa fino a 95% (senza condensa), compatibile con la maggior parte degli ambienti di fabbrica.

5. Valore di mercato per la sostituzione di apparecchiature legacy

Questo modello è stato ampiamente montato in fabbrica sulle macchine confezionatrici domestiche, sistemi di trasporto e attrezzature industriali leggere legacy:

Perfetta corrispondenza tra dimensioni di installazione e programmi di controllo originali per la sostituzione diretta senza modifiche al cabinet

Documentazione tecnica matura e abbondanti risorse di manutenzione disponibili a livello nazionale.

⚠️ Limitazioni & Precauzioni per la selezione

Questo modello è stato ufficialmente interrotto. Le unità di fabbrica originali nuove di zecca sono estremamente rare; la maggior parte dei beni disponibili sono scorte in eccedenza o unità rinnovate.

Per nuovi progetti, alternative aggiornate consigliate: Unidrive M200 / Comandante C200 1,5kW.
