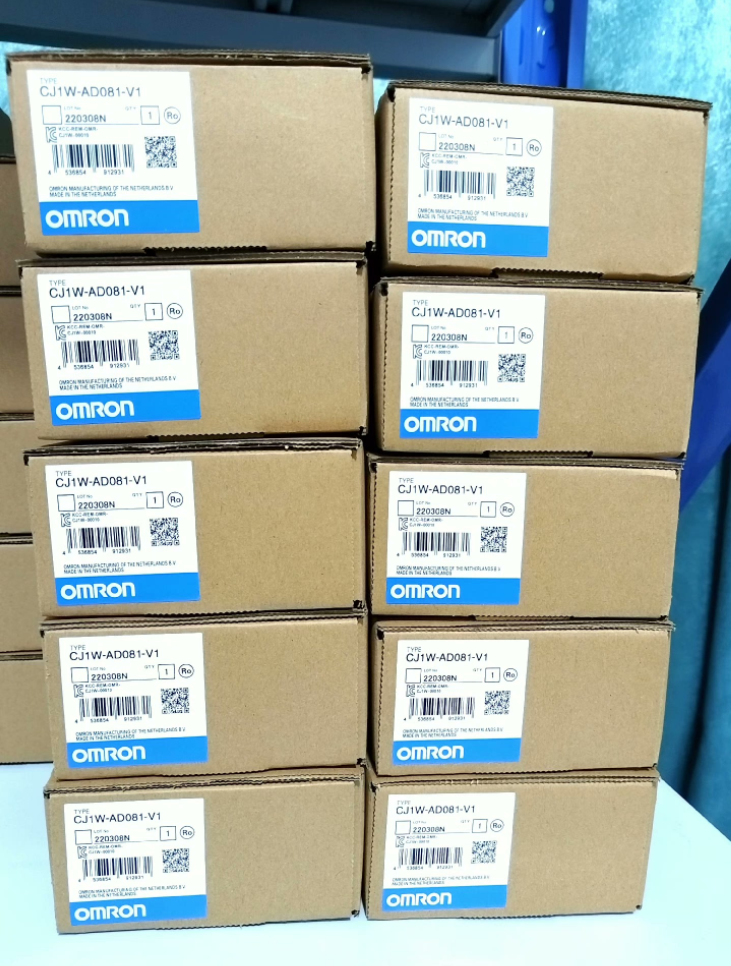

Modulo di ingresso analogico a 8 canali OMRON CJ1W-AD081-V1

CJ1W-AD081-V1 CJ1W: Base della serie di moduli I/O speciali per PLC della serie CJ1 AD: Ingresso analogico 08: 8 canali di ingresso analogici 1: Revisione hardware standard V1: Versione funzionale aggiornata (supporta il rilevamento della rottura del filo, commutazione a doppia risoluzione, e filtro di livellamento digitale) Modello derivato: CJ1W-AD081-V1-SL (tipo con terminale senza vite a molla) Specifiche hardware principali Parametri di base Elemento Specifica Numero di canali 8 ...

  • Dettagli del prodotto

CJ1W-AD081-V1

  1. CJ1W: Base speciale della serie di moduli I/O per PLC della serie CJ1
  2. A.D: Ingresso analogico
  3. 08: 8 canali di ingresso analogici
  4. 1: Revisione hardware standard
  5. V1: Versione funzionale aggiornata (supporta il rilevamento della rottura del filo, commutazione a doppia risoluzione, e filtro di livellamento digitale)

Modello derivato: CJ1W-AD081-V1-SL (tipo con terminale senza vite a molla)

  1. Specifiche hardware principali

Parametri di base

ArticoloSpecifica
Numero di canali8 ingressi analogici indipendenti (CH1~CH8)
CPU PLC compatibiliLa formazione completa di CJ1M / CJ1H / CJ2M / CPU CJ2H
Interfaccia busBus I/O del backplane CJ dedicato; non è necessaria alcuna alimentazione esterna
Consumo energetico del backplaneCC 5 V ≤ 420 mA
Schema di isolamentoIsolamento optoaccoppiatore tra il circuito interno del modulo e il bus PLC; nessun isolamento tra i singoli canali
Dimensioni complessiveL31 mm × A 90 mm × P 65 mm
Peso≤ 140 g
Ambiente operativo0~55°C, 10%~90% UR senza condensa
Specifiche del terminaleModello standard: Morsetti a vite M3; Modello SL: terminali a molla a sgancio rapido, 18-morsettiera staccabile con pin

Intervalli del segnale di ingresso (DIP switch hardware selezionabile per canale)

Ingresso tensione (Interruttore DIP = SPENTO)

-10~+10V, 0~10V, 0~5V, 1~5V

Impedenza di ingresso: ≥1MΩ, Massima tensione di tenuta: ±15 V

Ingresso corrente (DIP-Switch = ON, resistore di campionamento integrato da 250 Ω)

4~20mA, 0~20mA

Impedenza di ingresso: 250OH, Corrente di tenuta massima: ±30mA

Precisione di conversione & Risoluzione

  1. Due gradi di risoluzione selezionabili tramite software

4000-contare (12-morso): Modalità economica con velocità di conversione elevata

8000-contare (13-morso): Modalità ad alta precisione per una misurazione precisa del flusso/pressione

  1. Precisione su vasta scala (Temperatura ambiente: 25°C)

Ingresso tensione: ±0,2% FS

Ingresso corrente: ±0,4% FS

  1. Precisione dell'intervallo di temperatura completo (0~55°C)

Segnale di tensione: ±0,4% FS

Segnale corrente: ±0,6% FS

  1. Velocità di conversione: 1ms per canale; scansione completa di 8 i canali impiegano 8 ms; modalità ad alta velocità: 250μs per canale
  2. Funzioni principali integrate
  3. Rilevamento rottura filo (Dedicato per circuiti da 4~20 mA)

Quando un circuito di corrente è aperto, il flag di rottura filo del canale corrispondente si attiva per gli allarmi basati sul programma.

  1. Filtro di smussamento digitale

Calcolo del valore medio per sopprimere il jitter del sensore e le interferenze elettromagnetiche in loco.

  1. Picco / Tenuta della Valle

Cattura e blocca i valori analogici massimo e minimo all'interno di un ciclo, adatto per l'acquisizione della pressione d'impatto e del flusso istantaneo.

  1. Offset / Ottieni la calibrazione

I registri di calibrazione integrati consentono la correzione in loco della deriva dello zero del sensore.

  1. Ridimensionamento dell'intervallo personalizzato

È possibile configurare i limiti superiore e inferiore di ±32.000 per mappare direttamente i segnali da 4–20 mA a valori ingegneristici come 0~1.000 o 0~5.000.

  1. Definizione del cablaggio dei terminali (18-Morsettiera a perni)

Ciascun canale occupa due terminali: V+ (Segnale positivo), COM (Negativo comune)

CH1: Perno1(V+), Perno2(COM)

CH2: Perno3(V+), Perno4(COM)

CH3: Perno5(V+), Perno6(COM)

CH4: Perno7(V+), Perno8(COM)

CH5: Perno9(V+), Perno10(COM)

CH6: Perno11(V+), Perno12(COM)

CH7: Perno13(V+), Perno14(COM)

CH8: Perno15(V+), perno16(COM)

Perno17, Perno18: Terminali di messa a terra dello schermo (Collegare qui tutti i cavi schermati del sensore per garantire prestazioni anti-interferenza)

Linee guida per il cablaggio

  1. Segnali di tensione: Collegare solo V+ e COM; impostare l'interruttore DIP su OFF
  2. 2-trasmettitori a filo 4~20mA: Collegare V+ al terminale positivo del trasmettitore, Terminale negativo da COM a 24 V; impostare l'interruttore DIP su ON
  3. Si consiglia di mettere in comune i terminali COM di più sensori. Collega gli strati di schermatura ai pin 17/18 del modulo solo ad una estremità; è vietata la messa a terra doppia.
  4. Allocazione della memoria del PLC (Modulo I/O speciale)
  5. Area relè di ingresso (10 Parole): Memorizza i valori di conversione A/D grezzi per 8 canali

CH1: Parola di canale 0; CH2: Parola di canale 1 …CA8: Parola di canale 7

  1. Area relè di uscita (10 Parole): Registri di impostazione delle funzioni

Include il cambio di risoluzione, conteggio del campionamento del filtro, abilitazione rilevamento rottura filo, parametri del limite di scala superiore/inferiore

  1. Software di configurazione: Programmatore CX + Integratore CX. Gli indirizzi dei canali vengono assegnati automaticamente dopo la registrazione del modulo nella tabella I/O.
  2. Scenari tipici di applicazioni industriali
  3. Controllo dei fluidi: Acquisizione trasmettitori 4–20mA per pressione, livello e flusso del liquido
  4. Sistemi di controllo della temperatura: 0~10 V / 1Moduli trasmettitori di temperatura ~5 V
  5. Feedback analogico per inverter & Servoazionamenti: Raccolta di segnali di feedback di velocità e coppia 0~10V
  6. Acquisizione centralizzata del segnale analogico multipunto per il trattamento dell'acqua, macchine chimiche e per l'imballaggio
  7. Confronto della stessa serie & Soluzioni sostitutive

Confronto tra moduli di ingresso analogici della stessa serie

ModelloConteggio canaliCaratteristiche principali
CJ1W-AD041-V14 canaliSoluzione a basso costo per l'acquisizione di punti su piccola scala
CJ1W-AD081-V18 canaliModello standard per uso generale con il più grande stock di mercato
CJ1W-AD16116 canaliAcquisizione ad alta densità; senza funzioni avanzate V1

Aggiornamento & Sostituzioni compatibili

  1. Sostituzione diretta direttamente sulla stessa piattaforma: CJ1W-AD081-V1-SL (terminali a molla, parametri hardware identici; nessuna modifica del programma richiesta)
  2. Compatibilità con la serie CJ2: Montaggio diretto su CPU CJ2M/CJ2H con configurazione I/O invariata
  3. Sostituzione per la serie CS precedente: CS1W-AD081-V1 (I backplane sono incompatibili; La sostituzione del rack della CPU è obbligatoria)
  4. Alternativa alla serie NX di nuova generazione (Consigliato per nuovi progetti): NX-AD4208 (8-ingresso analogico del canale, Bus EtherCAT)
  5. Matrice per la risoluzione dei problemi comuni
Fenomeno di guastoCause profondePassaggi di risoluzione
Tutti i canali mostrano un valore zero fisso1. Modulo non registrato in CX-Integrator; 2. Contatto scadente con il backplane; 3. Alimentazione backplane da 5 V insufficiente1. Ricostruisci e scarica la tabella I/O; 2. Rimuovere e riposizionare saldamente il modulo; 3. Ridurre il numero di moduli installati sul backplane
Valore del canale singolo invariato / bloccato a grandezza naturale1. Impostazione errata del DIP switch per la modalità tensione/corrente; 2. Circuito aperto/in corto nel cablaggio del segnale; 3. Perdita di alimentazione a 24 V al trasmettitore1. Verificare la configurazione del DIP switch del canale; 2. Testare la continuità del circuito con un multimetro; 3. Controllare l'alimentazione ai sensori
Allarmi frequenti di rottura cavo sui canali 4–20 mA1. Caduta di tensione eccessiva lungo i cavi; 2. Capacità di carico dei trasmettitori insufficiente; 3. Collegamenti terminali allentati1. Utilizzare cavi di segnale più spessi; 2. Ridurre la lunghezza del cavo; 3. Stringere le viti del terminale
Grave deriva e fluttuazione del segnale1. Terra dello schermo non collegata; 2. Filtro di smussamento disabilitato; 3. Cavi analogici posati in parallelo ai cavi di potenza all'interno della stessa canalina1. Collegare i fili schermati ai terminali di terra del modulo; 2. Abilita il filtro medio nel software; 3. Cablaggio separato per segnale basso e cablaggio ad alta potenza
Errore di conversione eccessivo1. La temperatura ambiente supera i 55°C; 2. Deriva dello zero a lungo termine; 3. Segnali esterni fuori range nominale1. Migliorare il raffreddamento del quadro elettrico; 2. Eseguire la calibrazione dell'offset/guadagno; 3. Confermare la corrispondenza del campo di misura del trasmettitore
  1. Limitazioni all'utilizzo (Operazioni severamente vietate)
  2. Non impostare i DIP switch dei canali di ingresso in tensione sulla modalità corrente; questo brucerà il resistore di campionamento interno del modulo
  3. Non applicare mai segnali di ingresso superiori a ±15 V (modalità di tensione) o ±30mA (modalità corrente); I chip A/D potrebbero subire guasti permanenti
  4. Evitare la posa parallela di cavi di segnale analogico con cavi di potenza per inverter e contattori nella stessa canalina; forti interferenze elettromagnetiche causeranno la distorsione dei dati
  5. È vietata la messa a terra a doppia estremità degli strati di schermatura del trasmettitore, poiché la corrente circolante introdurrà interferenze a frequenza industriale
  6. Spegnere l'intero sistema PLC prima di collegare/scollegare i moduli; lo scambio a caldo danneggerà le interfacce del bus backplane

Specifiche ufficiali di precisione di CJ1W-AD081-V1 (Per Standard manuali OMRON)

  1. Precisione nominale a temperatura ambiente (23±2°C / 25°C, Errore su vasta scala)
  2. Ingresso tensione (0~5V / 0~10 V / -10~+10V / 1~5V)

Precisione complessiva: ±0,2% FS

  1. Ingresso corrente (4~20mA / 0~20mA)

Precisione complessiva: ±0,4% FS

> Nota: FS = fondo scala, riferito all'errore relativo sull'intero intervallo del segnale, incluso punto zero integrato, Guadagno ed errori di linearità.

  1. Precisione dell'intero intervallo di temperatura (0~55°C Temperatura operativa)

Segnali di tensione: ±0,4% FS

Segnali attuali: ±0,6% FS

  1. Risoluzione (Distinzione tra “Precisione” E “Risoluzione”)

La risoluzione si riferisce alla variazione minima del segnale rilevabile e non è equivalente alla precisione:

  1. Modalità a bassa velocità (1ms per canale): 1/4000 (12-morso)
  2. Modalità ad alta velocità (250μs per canale): 1/8000 (13-morso)

Esempi di calcolo degli errori

Calcolo basato su 4~20mA (intervallo completo = 16 mA) con precisione attuale ±0,4%FS:

Errore assoluto massimo = 16 mA × 0.4% = ±0,064mA

Calcolo basato su tensione 0~10 V con precisione ±0,2%FS:

Errore assoluto massimo = 10 V × 0.2% = ±0,02 V

  1. Osservazioni supplementari
  2. La calibrazione predefinita di fabbrica è ottimizzata per i segnali di tensione. Per applicazioni con loop di corrente da 4–20 mA, eseguire la calibrazione offset/guadagno tramite software per ridurre ulteriormente gli errori di misurazione della corrente.
  3. Non esiste isolamento galvanico tra i canali. Ulteriori errori di misurazione possono essere introdotti dal cablaggio di terra comune di più sensori, cavi lunghi o forti interferenze elettromagnetiche; tali errori non sono inclusi nella valutazione della precisione nominale del modulo.
  4. La precisione specificata esclude fonti di errore esterne come l'errore intrinseco del sensore, caduta di tensione del cavo e interferenze di terra.

Scenari applicativi completi di CJ1W-AD081-V1 (Classificato per settore, Apparecchiature e segnali raccolti)

Si tratta di un modulo di acquisizione analogico a 8 canali per uso generale compatibile con 4~20 mA / 0~10 V / 1Segnali ~5V, dotato di rilevamento della rottura del filo, funzioni di filtraggio digitale e mantenimento del picco. Supporta CPU CJ1H/CJ1M/CJ2M/CJ2H ed è ideale per la raccolta continua di quantità fisiche multipunto, controllo del processo a circuito chiuso e monitoraggio delle condizioni delle apparecchiature. Nessun isolamento tra i canali, rendendolo adatto a reti di sensori che condividono un terreno comune nella stessa posizione.

  1. Chimico / Trattamento delle acque / Protezione ambientale (Campo di applicazione più comune)

Segnali raccolti

Principalmente trasmettitori a 2 fili da 4~20 mA: livello del liquido, pressione della tubazione, portata, PH/ORP, ossigeno disciolto, torbidità, concentrazione dei reagenti chimici, temperatura del reattore

Attrezzatura & Sistemi

  1. Attrezzatura completa per il trattamento delle acque reflue: Controllo del dosaggio a circuito chiuso basato sul livello del liquido biochimico del serbatoio, pressione di aerazione, portate degli affluenti e degli effluenti, e il livello del liquido nel serbatoio dei prodotti chimici
  2. Acqua pura / apparecchiature per l'osmosi inversa: Raccolta del flusso dell'acqua prodotta, Segnali del trasmettitore di pressione differenziale e conducibilità pre/post membrana
  3. Reattori chimici / bollitori per mescolare: Controllo interbloccato della temperatura e della pressione in base alla temperatura del bollitore, pressione interna e flusso di alimentazione delle materie prime
  4. Trattamento dei gas di scarico / desolforazione & denitrificazione: Monitoraggio della temperatura dei fumi, pressione differenziale, flusso del reagente e concentrazione di neutralizzazione acido-base

Vantaggi del modulo

4~20 mA rilevamento rottura cavo: Allarme automatico per rottura cavi o perdita di alimentazione dei trasmettitori

Il filtraggio digitale elimina le interferenze della frequenza di alimentazione provenienti da pompe dell'acqua e ventilatori

8 i canali consentono l'acquisizione simultanea di più punti di misura di serbatoi e tubazioni per ridurre la quantità totale di moduli

  1. Cibo & Bevanda / Farmaceutico / Linee di produzione di piatti pronti

Segnali raccolti

Trasmettitori di temperatura (PT100 convertito in 4~20mA), livello del liquido nel serbatoio, flusso di sciroppo/materiale, pressione di riempimento, grado di vuoto

Attrezzatura

  1. Bollitori sterilizzanti, pentole da cucina: Controllo della temperatura multipunto a circuito chiuso con spegnimento con interblocco per sovratemperatura
  2. Sistemi di dosaggio e miscelazione: Alimentazione automatica in base al livello del serbatoio della materia prima e al rapporto del flusso di consegna
  3. Attrezzature per riempimento e soffiaggio: Raccolta della pressione di riempimento e del vuoto negativo per garantire la precisione del riempimento
  4. Serbatoi di miscelazione e acqua purificata farmaceutica: Registrazione dati conforme del livello del liquido, temperatura e pressione differenziale (Tracciabilità GMP)

Punti di forza corrispondenti

L'elevata precisione di ±0,2% FS a temperatura ambiente soddisfa i requisiti di misurazione del processo; il mantenimento del picco cattura le fluttuazioni di pressione istantanee.

  1. Confezione / Stampa / Gomma & Macchinari per la plastica

Segnali raccolti

Prevalentemente segnali di tensione 0~10V: Feedback velocità servo/inverter, sensori di tensione, pressione nella cavità dello stampo, pressione di estrusione del fuso

Attrezzatura

  1. Verticale / macchine confezionatrici orizzontali: Acquisizione della tensione della bobina di pellicola e della temperatura di saldatura a caldo per un controllo a circuito chiuso a tensione costante
  2. Stampaggio ad iniezione / estrusori: Temperatura del barile segmentato, pressione di fusione e pressione dell'olio del sistema idraulico
  3. Macchine da stampa: Segnali del trasmettitore della pressione di pressatura del rullo e della concentrazione dell'inchiostro
  4. Attrezzature per il soffiaggio e la produzione di sacchetti: Monitoraggio della temperatura dello stampo e della pressione dell'aria di alimentazione

Vantaggi corrispondenti

La conversione ad alta velocità da 250μs per canale cattura tensioni e pressioni rapidamente variabili; acquisizione centralizzata multicanale di tutti i segnali di feedback analogici provenienti dall'intera macchina.

  1. HVAC, Automazione degli edifici & Aria condizionata centralizzata

Segnali raccolti

Temperatura & trasmettitori di umidità (4~20mA), pressione differenziale del condotto dell'aria, flusso di acqua fredda/calda, pressione dell'acqua refrigerata, Concentrazione di CO₂

Sistemi

Aria condizionata centralizzata di fabbrica, unità di trattamento dell'aria per camere bianche, temperatura costante & unità di umidità per officine senza polvere, aria fresca & sistemi di scarico

Scopo dell'applicazione

Regola automaticamente la velocità della ventola e l'apertura della valvola dell'acqua refrigerata in base alla temperatura interna, umidità e concentrazione di CO₂ per un controllo coordinato del risparmio energetico.

  1. Energia, Fotovoltaico, Pompa dell'acqua & Stazioni di tifosi

Segnali raccolti

Temperatura della batteria, intensità dell’irraggiamento solare, pressione di uscita della pompa, livello del liquido nel serbatoio dell'acqua, temperatura del cuscinetto del motore

Scenari

  1. Armadi di accumulo dell'energia fotovoltaica: Misurazione della temperatura multipunto dell'ambiente circostante e dei pacchi batteria
  2. Locali pompe di alimentazione idrica a pressione costante: Controllo della pressione costante a frequenza variabile a circuito chiuso tramite acquisizione della pressione della tubazione
  3. Stazioni di compressione dell'aria: Monitoraggio e allarme tempestivo della pressione del serbatoio dell'aria, temperatura di scarico e temperatura dell'olio lubrificante
  4. Attrezzatura ausiliaria della caldaia: Alimentare il flusso d'acqua, depressione del forno e temperatura di scarico dei fumi
  5. Macchine utensili, Linee di produzione automatizzate & Attrezzatura personalizzata non standard

Segnali raccolti

Pressione dell'olio idraulico, pressione del cilindro, temperatura del fluido da taglio, 0Sensori di spostamento ~10V, trasmettitori di vibrazioni

Attrezzatura

Torni CNC, linee di assemblaggio, attrezzature per lo stampaggio, dispositivi di test automatizzati

Funzioni principali

Avviso tempestivo sullo stato dell'apparecchiatura con spegnimento automatico in caso di pressione dell'olio eccessivamente bassa o temperatura elevata; controllo dimensionale tramite raccolta di segnali di spostamento.

  1. Agricoltura, Tutela dell'acqua & Acquacoltura
  2. Acquacoltura: Aerazione automatica e blocco dello scambio d'acqua basato sull'ossigeno disciolto nell'acqua, temperatura dell'acqua e livello del liquido nel laghetto
  3. Irrigazione & tutela dell'acqua: Controllo automatico dell'irrigazione tramite raccolta del flusso della tubazione, segnali del trasmettitore del livello del liquido della piscina e dell'umidità del suolo

Scenari applicativi non consigliati (Prevenzione delle trappole nella selezione del modello)

  1. Richiesta di un forte isolamento tra più canali: Solo il lato bus è dotato di isolamento fotoaccoppiatore senza isolamento tra canali. Per siti con messa a terra separata multisensore o gravi interferenze, dare priorità a CJ1W-AD041-V2 (modello isolato dal canale).
  2. Armadi elettrici con alta tensione e campi elettromagnetici intensi o inverter densi: È necessario installare isolatori di segnale esterni per evitare gravi derive del segnale.
  3. Meno di 4 punti di misura analogici: Seleziona CJ1W-AD041-V1 per un costo inferiore; scegli CJ1W-AD161 per l'acquisizione a 16 punti ad alta densità.

Valore dell'applicazione corrispondente alle funzioni del modulo principale

  1. Rilevamento rottura filo → Previene guasti al circuito per trasmettitori da 4–20 mA nel trattamento delle acque e nelle industrie chimiche
  2. Filtro medio digitale → Anti-interferenza per pompe dell'acqua in loco, ventilatori e inverter
  3. Picco / Valley Hold → Registrazione della pressione di iniezione del fuso e della pressione di stampaggio istantanea
  4. Offset & Guadagno calibrazione → Corregge la deriva dello zero del sensore a lungo termine per mantenere una precisione di misurazione costante
  5. 8-Compatibilità con segnali misti di canali → Supporta il cablaggio misto di trasmettitori di tensione e corrente su un singolo modulo per ridurre il numero di moduli dell'armadio
