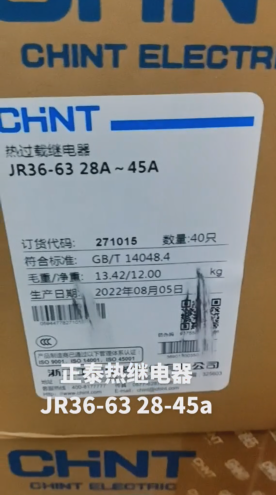

Chint サーマルリレー JR36-63/28A-45A

チントの熱過負荷 R遅延 JR36-63/28A-45A は産業用モーター保護用に特別に設計されたデバイスです. AC周波数50/60Hz、電圧最大690Vの三相モーターに適しています。, 過負荷および欠相保護機能を提供. 以下はそのコア情報の詳細な分析です:

主な仕様と機能
電気パラメータ

フレーム電流: 63あ; 電流レンジの設定: 28-45あ. モーターの定格電流に合わせてノブを介して連続的に調整できます。.

定格電圧: AC690V対応, ほとんどの産業環境の要件を満たします.

旅行クラス: クラス10A, 過負荷の場合に迅速な応答を保証する (通常は内でつまずく 2 分).

保護メカニズム

バイメタルストリップの熱保護: 電流は発熱体を介して監視されます. 過負荷が発生した場合, バイメタルストリップが曲がって接点をトリガーし、回路を遮断します。.

差動欠相保護: いずれかの相が停電した場合, リレーは単相動作によるモーターの焼損を防ぐために即座に動作します。.

温度補償: 周囲温度-5℃～+40℃の範囲で安定した動作特性を維持, 周囲温度の変動による誤トリップを回避.

動作特性

手動/自動リセット: リセットモードは調整ノブで切り替え可能. 自動リセット時間はおよそ 5 分, 手動リセットではリセットボタンを押す必要がありますが、.

テストボタン: 過負荷状態をシミュレートして接触動作をテストできます, リレーが適切に機能することを確認する.

アプリケーションシナリオとマッチングソリューション
代表的な用途

産業用モーターの保護: 工場などのシナリオの三相非同期モーターに最適, 鉱山, そして建設現場, 約15～22kWの電力範囲をカバー (特定のモーターパラメータを考慮する必要があります).

電磁開閉器とのマッチング: Chint CJT1 シリーズコンタクタと組み合わせて QC36 タイプの電磁スタータを形成できます, 完全なモーター制御および保護システムを実現.

インストール要件

独立した設置: M5/M6ネジで固定, 設置面の傾斜は5°を超えてはなりません, 激しい振動や衝撃のある環境から遠ざけてください。.

配線仕様: 主回路は三相活線に接続されています (着信回線 L1-L2-L3, 発信回線 T1-T2-T3), そして補助接点 (95-96 通常は閉まっている, 97-98 通常は開いています) 制御回路に接続されています.

ワイヤー仕様: 主回路用, 6～16mm²の単芯ワイヤを使用することをお勧めします。; 補助回路用, 0.5-1mm² ワイヤを使用.

Ⅲ. 認証とコンプライアンス

国内認証

中国品質認証センターによる認証を取得 (CQC), GBの規格に準拠 14048.4 とGB 14048.5.

国際規格

IECの要件を満たしています 60947-4-1 輸出機器に適しています. しかし, UL または CSA 認証が明確にマークされていない. 北米市場で使用する場合, カスタマイズされたバージョンがあるかどうかを確認するには、メーカーに問い合わせることをお勧めします。.

代替ソリューションと選択に関する推奨事項
同じブランドの代替品

– 設定電流範囲を広げる必要がある場合, JR36-63系のその他の仕様 (例えば, 40-63あ) 考えられる, またはJR36-160系へのアップグレード (75-160Aをカバー) 作ることができます.

– CJT1コンタクタとマッチングする場合, 互換性を確保するには、CJT1-60 モデルを選択することをお勧めします。.

国際ブランドの代替品

シュナイダー: テシス Dシリーズ LRD21C (設定範囲 28～45A) またはLRD22C (32-50あ). 取り付け寸法が適合するかどうかに注意する必要があります.

シーメンス: 3UA59シリーズ (例えば, 3UA59 22-50A), DINレール設置に対応しており、改修工事にも最適です。.

メンテナンスとトラブルシューティング
日常のメンテナンス

– 定期的にハウジングのゴミを掃除し、端子台に緩みがないか確認してください。.

– 少なくとも年に一度は動作テストを実施し、バイメタルストリップの感度が正常であることを確認してください。.

一般的な障害処理

リレーが機能しない: 設定電流が高すぎないか確認してください, 接点が酸化している場合, または発熱体が切れた場合 (その場合は交換が必要です).

頻繁な誤トリップ: 設定電流が低すぎることが原因の可能性があります, ワイヤーの接触不良, または周囲温度が高すぎる; これらの要素を一つ一つチェックする必要がある.

異常リセット: 手動リセットが無効な場合, 電源を切って再操作してみてください; 自動リセットが失敗した場合, 春疲れのせいかもしれない, そしてリレーの交換が必要です.

予防
環境条件

湿度を超える環境での使用は避けてください。 90% (25℃で) または標高が2000mを超える場合, そうしないと、パフォーマンスに影響が出る可能性があります.

選択原則

設定電流は次のように設定する必要があります。 1.05-1.1 モーターの定格電流の倍; 短期衝撃荷重用 (モーター始動など), 適切に緩和することができます 1.2 回.

安全な操作

配線する前に電源を切る必要があります; リレーを交換するとき, パラメータの不一致による保護の失敗を避けるために、モデルが一致していることを確認します。.

まとめ

安定した性能で, 柔軟なリセットモード, 充実した保護機能, JR36-63/28A-45A は産業用モーター保護に理想的な選択肢となっています. このリレーと CJT1 コンタクタを組み合わせたソリューションにより、効率的にモータ制御を実現できます。, 温度補償と欠相保護の設計により、信頼性がさらに向上します。. 北米市場で使用する場合, 最初に認証ステータスを確認するか、国際ブランドの代替モデルを選択することをお勧めします。. 使用中, 設備を長期間安定して稼働させるには、設置仕様書の厳守と定期的なメンテナンスが鍵となります
