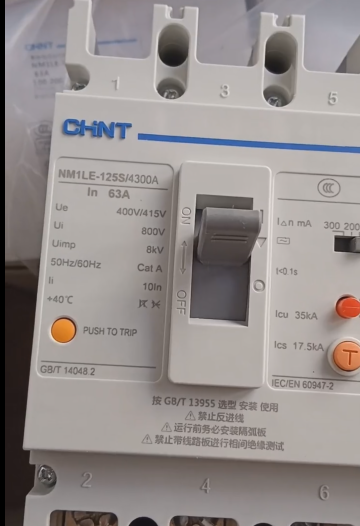

친트 NM1LE-125S/4300A63A: 성형 케이스 차단기

친트 NM1LE-125S/4300A63A는 성형 케이스 차단기 (MCCB) 잔류 전류 보호 기능 포함 (누출 방지) 기능. 주로 과부하에 사용됩니다., 배전 시스템의 단락 및 누출 보호.

1. 모델 의미 및 핵심 매개변수
2. NM1LE: 시리즈 코드, 누전방지 기능을 갖춘 몰드케이스 잔류전류 차단기를 표현한 제품입니다..
3. 125에스:

125: 프레임 전류 정격은 125A입니다., 회로 차단기의 최대 전류 전달 범위를 나타냅니다..

에스: 차단용량 등급은 표준형입니다., 정격 극한 단락 차단 용량에 해당 (중환자실) 25kA의 (4극 제품의 경우).

3. 4300에이:

4: 극 수는 4극입니다. (4피), 3상 4선 회로에 적합.

300: 트리퍼형은 열자기형 (이중 트리핑), 과부하 및 단락 보호를 모두 제공.

에이: 액세서리 코드. 업계 관행 및 공식 데이터와 결합, 알람 접점을 나타낼 수 있습니다. (알) 여기, 누출 결함이 발생할 때 신호를 보내는 데 사용됩니다..

4. 63에이: 정격전류, 이는 정상 작동 중 회로 차단기의 최대 연속 전류가 63A임을 의미합니다..
5. 기술적 성능 및 기능적 특징
6. 기본 매개변수:

정격전압: AC400V (삼상용) / 230다섯 (단상용), GB/T 준수 14048.2 그리고 IEC 60947-2 표준.

누출 방지 특성:

정격 잔류 작동 전류 (IΔn): 30-50-1003개의 조정 가능한 기어가 있는 mA, 시나리오에 따라 선택할 수 있는 것 (예를 들어, 30개인 안전 보호를 위한 mA, 100화재 예방을 위한 mA).

휴식시간: 0.1초 이하, 누출 결함에 대한 신속한 대응 가능.

기계적 수명: 20,000 운영; 전기적 수명: 8,000 운영, 빈번한 작업이 필요한 시나리오에 적합.

2. 차단 용량:

– 정격 최종 단락 차단 용량 (중환자실) 4극 제품의 경우 25kA입니다., 단락 전류 하에서 회로를 안전하게 차단할 수 있는, 50mm 이하의 아크 거리.

– 업그레이드된 모델의 차단 용량 (예를 들어, 접미사가 있는 것 “G”) 30kA로 증가될 수 있음, 그러나 그것은 특정한 모형에 지배를 받습니다.

3. 액세서리 및 확장 기능:

알람 접점 (알): 누수사고가 발생한 경우, 보조 접점을 통해 외부 경보 장치를 작동시킵니다., 원격 모니터링 촉진.

기타 옵션 액세서리: 션트 릴리스 (원격 회로 차단용), 저전압 릴리스 (전압 이상시 보호용), 보조 접점 (온오프 상태를 표시하기 위해), 등.

III. 애플리케이션 시나리오 및 설치 요구 사항

1. 일반적인 응용 분야:

주거용 및 상업용 배전: 과부하로 인한 안전사고를 예방하기 위해 주 인입선이나 분기회로 보호용으로 사용, 단락 및 누설.

산업 제어: 모터회로 보호용으로 사용, 열 자기 트리핑 특성과 함께 정밀한 과부하 보호 달성.

신에너지 분야: 태양광 인버터 및 충전 파일과 같은 DC 시스템의 AC 측면 보호에 사용할 수 있습니다. (호환성을 확인해야 합니다).

2. 설치 조건:

주변 온도: -5℃ ~ +40℃, 24시간 평균 기온이 +35℃를 초과하지 않는 것.

고도: 2,000미터 이하; 고도가 높은 지역에서 사용하려면 용량 감소가 필요합니다..

배선 방법: 전면 패널 배선 (표준 구성), 플러그인 또는 후면 패널 배선 지원 (옵션 액세서리 필요).

설치 방향: 수직 또는 수평 설치, 그러나 작동 핸들이 작동하기 쉬운지 확인하는 것이 필요합니다.

1. 국제 인증 및 호환성
2. 국내인증:

– CCC 인증 (중국 강제 인증) 인증서 번호가 있는 2010010307409759, GB를 준수 16917.1 기준.

– IEC를 준수합니다. 60947-2 국제 표준, 일부 해외 시장과 호환 가능 (예를 들어, 동남아시아, 중동).

2. 국제 시장 제한 사항:

UL 인증 부족: 이 모델이 미국에서 UL 인증을 획득했다는 기록은 없습니다., 따라서 북미 시장에서 직접 사용하는 것은 권장되지 않습니다..

CE 인증: 일부 업그레이드된 모델 (예를 들어, NXMLE 시리즈) CE 인증을 획득했을 수도 있습니다., 단, 제품 매뉴얼을 통한 구체적인 확인이 필요합니다..

1. 주의사항 및 선택 권장사항
2. 대체 모델:

– 더 높은 차단 용량용, NM1LE-125H (H는 높은 차단 용량을 나타냅니다., Icu=50kA) 선택할 수 있습니다.

– 원격 제어 기능의 경우, 션트 릴리스가 있는 모델 (SHT) 또는 전기 작동 메커니즘 (피) 선택할 수 있습니다.

2. 호환성 확인:

– 설치 치수 확인: 구형 모델의 높이 (접미사 없이 “G”) 업그레이드 모델과 다를 수 있습니다. (접미사 포함 “G”), 그래서 내각과의 갈등을 피하는 것이 필요하다.

– 액세서리 호환성 확인: 경보 접점과 보조 접점은 회로 차단기 본체와 일치해야 합니다., 일부 모델은 별도로 구매해야 합니다..

3. 규정 준수 권장 사항:

– 미국 사용자를 위한 참고 사항: 이 모델은 UL 인증을 획득하지 않았습니다.. 북미 시장에서 사용할 예정인 경우, UL을 준수하는 회로 차단기 489 기준 (예를 들어, Square D, Eaton 등의 브랜드 제품) 선택되어야 한다.

– 수출 프로젝트의 경우, NXMLE 시리즈를 선택하는 것이 좋습니다, 이 시리즈의 일부 모델은 CE 및 CB 인증을 획득했으며 국제 표준에 더 잘 적응할 수 있습니다..

1. 참고 자료 및 조달 채널
2. 공식 자료:

– NM1LE 시리즈 잔류 전류 작동 회로 차단기 사양 (2023 판) 자세한 매개변수 및 설치 지침을 제공합니다..

2. 조달 채널:

국제적인: WhatsApp을 통해 Chint 해외 지사에 문의하세요: 0086-13811255435 호환 모델에 대해 문의하려면.

Chint NM1LE-125S/4300A63A의 장단점 분석

누전방지 기능을 갖춘 배선용 차단기로, Chint NM1LE-125S/4300A63A는 배전 시스템에서 명확한 기술적 이점과 특정 적용 제한 사항을 가지고 있습니다.. 다음은 공식 데이터를 바탕으로 6가지 측면에서 분석한 내용입니다., 업계 표준 및 사용자 피드백:

1. 핵심 장점: 비용 효율성과 실용적인 기능 간의 균형
2. 삼중 보호 메커니즘

과부하를 통합합니다., 단락 및 누설 보호 기능, 정격 잔류 동작 전류 포함 (IΔn) 30-50-100mA의 3개 조정 가능한 기어 지원. 예를 들어, 30mA 기어는 개인 감전으로부터 정확하게 보호할 수 있습니다., 100mA 기어는 화재 예방 시나리오에 적합합니다., 저전압 전기 설비 설계 규정의 누출 방지에 대한 계층적 요구 사항을 충족합니다. (GB 50054).

2. 표준 차단 용량 및 신뢰성

정격 최종 단락 차단 용량 (중환자실) 30kA입니다 (표준형), 일반 배전 시스템의 단락 사고를 처리할 수 있는 제품, 50mm 이하의 아크 거리. 고차단 용량 모델보다는 낮지만 (예를 들어, 50H 시리즈용 kA), 주거용 및 상업용 시나리오의 기존 요구 사항을 충족할 수 있습니다., CCC 인증을 획득했습니다. (인증서 번호 2010010307409759).

3. 모듈형 설계 및 확장성

알람 접점 등 액세서리 확장 지원, 션트 릴리스 및 보조 접점. 예를 들어, 알람 접점 (알) 누출 시 외부 신호를 트리거할 수 있음, 원격 모니터링이 필요한 시나리오에 적합합니다.. 하지만, 구형 모델의 액세서리 호환성 (접미사 없이 “G”) 상대적으로 약하고 신체와 엄격하게 일치해야 합니다..

4. 뛰어난 비용 효율성

그 가격은 그 이상입니다 30% Schneider, ABB 등 수입 브랜드의 유사 제품보다 낮은, 그 성능은 국제 주류 수준에 가깝지만. 예를 들어, NM1LE-125S의 기계적 수명이 20,000 작동 및 전기적 수명이 도달합니다. 8,000 운영, 슈나이더의 EasyPact 시리즈와 동일합니다., 하지만 비용은 훨씬 낮습니다.

1. 주요 단점: 디자인 제한 및 호환성 문제
2. 국제 인증 부족 및 시장 제한

UL 인증 부족: 미국 UL을 통과하지 못했습니다. 489 기준, 따라서 북미 시장에서 직접 사용할 경우 규정 준수 위험이 있습니다..

CE 인증에 대한 불확실성: 일부 업그레이드 모델만 해당 (예를 들어, NXMLE 시리즈) CE 인증을 획득했습니다, NM1LE-125S는 이 인증을 명확하게 획득하지 못했지만, 그래서 수출에 주의가 필요합니다.

2. 액세서리 호환성 및 설치 제한

차원 비호환성: 구형 모델의 높이 (접미사 없이 “G”) 76mm입니다, 업그레이드된 모델의 경우 (접미사 포함 “G”) 72.5mm입니다, 캐비닛이나 작동 메커니즘과 충돌을 일으킬 수 있습니다..

불량한 액세서리 적응성: 알람 접점 및 보조 접점은 별도로 구매해야 하며 모델과 엄격하게 일치해야 합니다.. 일부 사용자는 추가 디버깅이 필요하다고 보고했습니다..

3. 환경 적응성 및 용량 감소 요구 사항

높은 고도에서의 용량 감소: 고도를 초과하는 경우 2,000 미터, 경감 1% 모든 경우에 필요합니다. 100 미터 고도 증가, 그래서 고원 지역에는 적합하지 않습니다..

온도 감도: 주변 온도가 -5℃ 이하 또는 40℃ 이상에서는 성능이 저하될 수 있습니다., 추가적인 온도 조절 조치가 필요합니다..

4. 조작 편의성 및 외관 세부 사항

원격 제어 기능 없음: 션트 릴리스 (SHT) 또는 전기 작동 메커니즘 (피) 원격 회로 차단을 실현하려면 선택 사항이어야 합니다., 이는 비용을 증가시킨다..

사용자 경험 피드백: 일부 사용자는 나사 디자인이 설치에 편리하지 않고 쉘 재질의 질감이 평균적이라고 보고했습니다..

III. 주요 매개변수 비교 및 ​​대체 솔루션

1. 일반적인 응용 시나리오 및 선택 권장 사항
2. 권장 시나리오

국내 주거용 배전: 기본 과부하를 제공하기 위해 주 수신 라인 회로 차단기로 사용됩니다., 단락 및 누설 보호.

중소 규모 상업 시설: 편의점, 소규모 사무실 등 비용에 민감한 시나리오에 적합.

산업용 보조 회로: 중요하지 않은 장비의 회로 보호를 위해 모터 보호 스위치와 함께 사용됩니다..

2. 주의가 필요한 시나리오

북미 시장 프로젝트: UL 인증이 부족하여, Square D QO 시리즈 또는 Eaton BR 시리즈로 전환해야 합니다..

단락 전류가 높은 환경: 야금, 화학 공학 등의 산업용, 차단 용량이 ≥50kA인 모델을 선택하는 것이 좋습니다. (예를 들어, NM1LE-125H).

스마트 그리드 프로젝트: 원격 모니터링 기능이 필요한 경우, 통신 모듈이 있는 NXMLE 시리즈에 우선순위가 부여되어야 합니다..

3. 호환성 체크리스트

설치 치수: 작동 핸들과의 충돌을 피하기 위해 캐비닛 깊이가 ≥76mm인지 확인하십시오..

액세서리 매칭: AX형 경보 접점을 선택해야 합니다., 보조 접점은 NM1LE-125S 본체에 맞게 조정해야 합니다..

경감 계산: 고도가 높은 지역에 설치할 경우 2,500 미터, 정격 전류는 63A ×로 감소해야 합니다. 0.95 = 59.85A.

1. 사용자 피드백 및 개선 제안
2. 긍정적인 피드백

신뢰할 수 있음: 사용자들이 다음과 같이 보고했습니다. “설치 후 안정적으로 작동합니다, 거짓 트립 없이”.

응답 속도: 누설 차단 시간은 ≤0.1s입니다., GB의 요구 사항을 충족합니다. 16917.1 기준.

2. 부정적인 피드백

외관 장인정신: “껍질은 강한 플라스틱 느낌을 가지고 있습니다., 수입 브랜드에 비해 품질이 떨어지네요”.

설치 세부사항: “배선나사 디자인이 무리네요, 고정하려면 추가 도구가 필요합니다.”.

3. 제조사 개선방향

액세서리 호환성 업그레이드: 기존 모델과 신형 모델의 설치 치수를 통일하여 교체 비용 절감.

국제 인증 확대: 수출 경쟁력 강화를 위한 UL/CE 인증 추진.

사용자 경험 최적화: 도구가 필요 없는 배선 설계를 채택하고 쉘의 질감을 개선합니다..

1. 요약: 응용 범위 및 대체 솔루션

Chint NM1LE-125S/4300A63A는 국내 중저가 배전시장에서 가성비 좋은 선택입니다, 비용에 민감하고 기본 보호 기능에 중점을 두는 시나리오에 특히 적합합니다.. 핵심 장점은 기능적 무결성과 가격 우위에 있습니다., 그러나 국제 규정 준수 측면에서 타협이 필요합니다., 액세서리 호환성 및 설치 세부정보. 더 높은 성능 또는 국제적 적용을 위해, NM1LE-125H로 업그레이드할 수 있습니다 (높은 차단 용량) 또는 NXMLE 시리즈로 전환하세요 (CE 인증 지원). 북미 시장용, Square D나 Eaton의 UL 인증 제품을 직접 선택하는 것을 권장합니다..

최종 권고사항: 이 모델은 국내 프로젝트에 우선적으로 적용될 수 있습니다., 단, 설치 치수 및 액세서리 호환성을 사전에 확인해야 합니다.; 수출 또는 고급 프로젝트용, 해외 브랜드 또는 Chint의 NXMLE 시리즈를 선택하는 것이 좋습니다.
