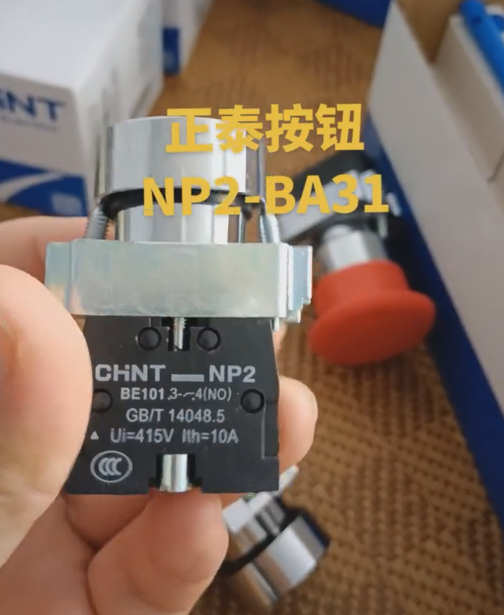

Botão Chint NP2-BA31

O Chint Push Button NP2-BA31 é um interruptor momentâneo com reinicialização automática projetado especificamente para aplicações de controle industrial. É adequado para cenários de controle de circuito que exigem disparo instantâneo.

EU. Parâmetros e funções principais

1. Elétrica Desempenho

– Tensão/Corrente Nominal: Adequado para circuitos CA com frequência de 50/60 Hz e tensão de 250 VCA ou inferior. A capacidade de contato é 10A (em linha com as especificações gerais da série NP2). Deve-se notar que a classificação 5A marcada por alguns canais pode ser um parâmetro sob condições de teste específicas; a classificação oficial 10A prevalecerá no uso real.

– Configuração de contato: 1 conjunto de normalmente aberto (NÃO) contatos. O circuito é ativado quando o botão é pressionado e desativado quando liberado, tornando-o adequado para controle momentâneo, como depuração de motores e inicialização de equipamentos.

2. Propriedades Mecânicas e Proteção

– Vida Mecânica: Sobre 100,000 operações de imprensa. Ele adota uma mola de bronze fosforoso de alta elasticidade e contatos de liga de prata para garantir estabilidade a longo prazo.

– Nível de proteção: O modelo padrão tem classificação IP40 (à prova de poeira). Se classificação IP65 (impermeável e à prova de poeira) é necessário, é necessária uma versão personalizada (com sufixo “C” no número do modelo). A classificação IP65 mencionada no feedback do usuário pode referir-se a uma versão personalizada ou resultar de confusão de canais; prevalecerá o modelo específico.

3. Especificações Físicas

– Dimensões de instalação: Furo de montagem padrão de 22 mm, com fixação por encaixe no painel, compatível com painéis de gabinete de controle comuns.

– Cor: Verde padrão (indicado pelo modelo BA31). Outras cores, como vermelho e amarelo, correspondem a funções diferentes (por exemplo, BA42 é para função normalmente fechada).

II. Cenários e precauções de aplicação

1. Aplicativos recomendados

– Equipamentos Industriais: Controle momentâneo que requer fonte de alimentação de curto prazo, como puncionadeiras e bancadas de teste.

– Ensino e Treinamento: Usado no ensino básico de conexão de circuito para treinamento elétrico, apresentando uma estrutura simples que minimiza a operação incorreta.

– Projetos faça você mesmo: Adequado para cenários de acionamento manual de equipamentos de baixa potência, como pequeno controle mecânico.

2. Limitações de uso

– Limitação de carga: Controle direto de cargas de alta corrente (por exemplo, acima de 5A) não é recomendado; um relé deve ser usado para controle intermediário.

– Limitação de frequência: Não é adequado para operações contínuas de alta frequência; é recomendado usar um contator para controle automatizado.

– Requisitos Ambientais: O modelo IP40 não deve ser utilizado em ambientes úmidos ou empoeirados. Para aplicações externas, é necessária uma versão IP65 personalizada.

III. Instalação e Manutenção

1. Etapas de instalação

– Perfuração: Faça um furo de 22 mm no painel e certifique-se de que a borda esteja lisa.

– Fixação: Insira o botão na frente do painel, em seguida, aperte a porca da base na parte traseira. Controle o torque entre 0,8-1,0N·m para evitar emperramento devido ao aperto excessivo.

– Fiação: Só precisa conectar o normalmente aberto (NÃO) contatos. A área da seção transversal do fio deve ser de 0,5-2,5 mm², e as extremidades dos fios devem ser crimpadas com terminais para garantir um contato confiável.

2. Recomendações de manutenção

– Inspeção Regular: Aperte os blocos terminais e os parafusos de fixação mensalmente para evitar afrouxamentos.

– Limpeza e Manutenção: Limpe a superfície com um pano seco para evitar que objetos estranhos entrem na abertura de contato. Se necessário, use limpador elétrico para remover camadas de óxido.

4. Certificações e Confiabilidade

1. Certificações de Conformidade

– Obteve certificações nacionais e internacionais como CCC, CE, e UL, em conformidade com GB/T 14048.5 e CEI 60947-5-1 padrões, e é aplicável na maioria das regiões do mundo.

– Os contatos de liga de prata e o processo de revestimento prateado melhoram a condutividade elétrica, reduzir a resistência de contato, e torná-lo adequado para cenários de baixa tensão e baixa corrente.

2. Feedback do usuário

– Vantagens: Usuários industriais testaram mais de 300 unidades a granel, com uma taxa anual de reparação inferior a 1.7%. A primavera tem um rebote nítido, e os contatos têm uma longa vida útil.

– Pontos a serem observados: Há confusão de modelos em algumas plataformas de comércio eletrônico (por exemplo, rotulando erroneamente BA31 como o tipo BA21 normalmente fechado). É necessário confirmar o sufixo do modelo no momento da compra.

V. Aquisições e Referência de Preços

1. Faixa de preço

– O preço por unidade é aproximadamente 5-12 RMB. Para compras em grandes quantidades (por exemplo, 10 unidades/caixa), o preço unitário pode ser reduzido para 5-8 RMB.

– O preço das versões customizadas (por exemplo, Versão em inglês, Proteção IP65) aumenta em 20%-30%, com um prazo de entrega de cerca 2 semanas.

2. Compra de canais

– Canais Oficiais: Chint Electric Mall e distribuidores autorizados fornecem suporte técnico e garantias de produtos genuínos.

– Canal Oficial: Garantia de produto autêntico Chint WhatsApp: 0086-13811255435.

VI. Comparação e seleção de modelos

Sugestão de seleção: Selecione o modelo com base na lógica de controle (normalmente aberto/normalmente fechado), requisitos ambientais (nível de proteção), e número de contatos. Evite confundir modelos semelhantes.

Resumo

Com sua alta confiabilidade, facilidade de uso, e custo-benefício, o NP2-BA31 tornou-se uma escolha clássica na área de controle industrial. Os usuários devem prestar atenção à verificação do modelo, correspondência de carga, e conformidade com as especificações de instalação ao comprar e usar o produto para aproveitar totalmente suas vantagens de desempenho. Para requisitos ambientais especiais, versões personalizadas podem ser usadas para atender às necessidades de proteção mais altas.
