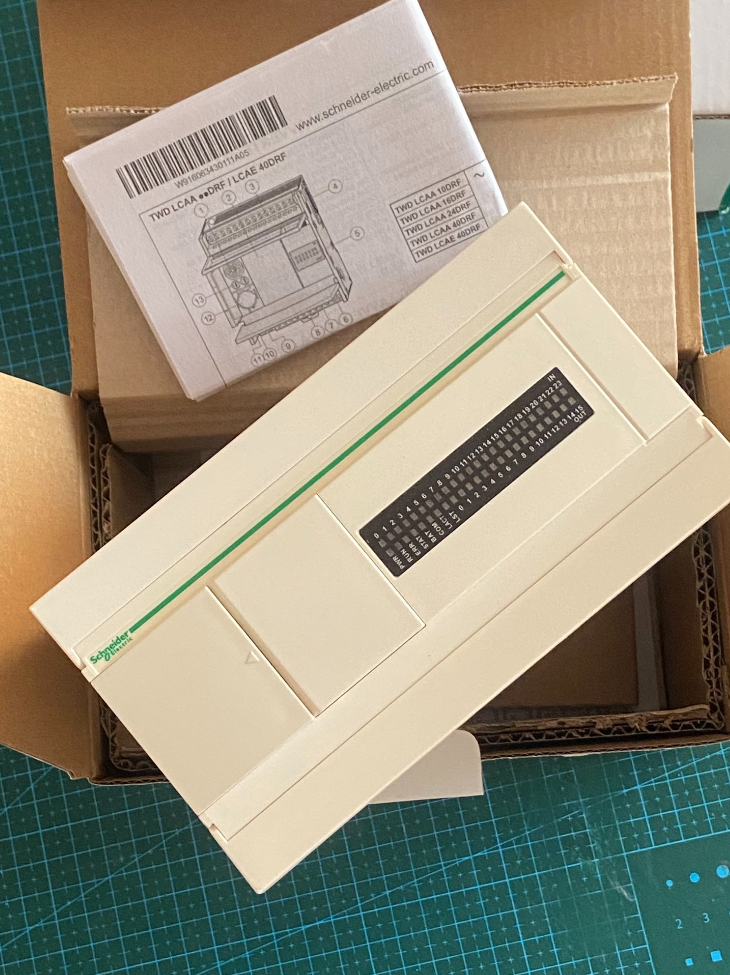

Schneider Multifuncional compacto da série Twido CLP, alimentado por 100–240 Vca; equipado com entradas digitais 24VDC de 24 pontos, 14-saídas de relé de ponto mais saídas de transistor de lógica positiva de 2 pontos, fiação do terminal de parafuso, expansível até 7 Módulos de extensão de E/S.
- Detalhamento do código do modelo
| Segmento | Código | Definição |
| Código da série | TWD | Série de controladores lógicos programáveis Twido |
| Fator de forma | eu | Design compacto e integrado |
| Fonte de energia | C | Entrada de energia CA (100–240 Vca) |
| Expansibilidade | EA | Versão expansível (máx.7 módulos de extensão de E/S) |
| Contagem total de E/S | 40 | Total 40 Pontos de E/S (24 Entradas + 16 Resultados) |
| Tipo de saída | DR | Saída mista:14 relés + 2 transistores de lógica positiva |
| Tipo de terminal | F | Terminal de parafuso |
- Especificações Técnicas Principais
| Categoria | Item | Especificação |
| Informações básicas | Número da peça | TWDLCAE40DRF |
| Status do ciclo de vida | Fim da vida(EOL); substituição recomendada: TM221CE40R | |
| Fabricante | Schneider Elétrica (anteriormente Telemecanique) | |
| Classificação de potência | Fornecimento Principal | 100–240 Vca,50/60Hz, consumo de energia típico:25C |
| Auxiliar 24VCC | 24CCV,400mA para fonte de alimentação do sensor | |
| Entrada Digital | Quantidade | 24 pontos |
| Tipo | 24CCV, compatível com coletor/fonte (terminal negativo comum) | |
| Corrente de entrada | 5mA por ponto; resposta padrão 5ms, ajustável:1~128ms | |
| Isolamento | Opto-isolado por canal, suportar 500 Vca para 1 minuto | |
| Saída digital | Total de pontos | 16 (14 Relé + 2 Transistor) |
| Saída de relé | 2A/ponto, 250VCA/30VCC, máx.500VA por ponto | |
| Saída transistorizada | 1A/ponto, 24CCV, lógica positiva | |
| Resistência Mecânica | Relé:10 milhões de operações; Transistor:100 milhões de operações | |
| Desempenho | CPU | 32-processador de bits, tempo de varredura:0.1ms por instrução de 1k |
| Memória | Programa do usuário:8KB; Registro de dados:4KB | |
| Conjunto de instruções | Sobre 200 instruções, suporta Diagrama Ladder & Diagrama de blocos funcionais | |
| Comunicação | Portos a bordo | Porta de programação USB, RS485(Modbus RTU), Ethernet |
| Protocolos Suportados | Modbus RTU / Modbus TCP para comunicação com host em tempo real | |
| Físico | Dimensão | 160×70×90mm(L×P×A) |
| Peso | Aprox..0.5kg | |
| Classificação de ingresso | IP20 (somente painel frontal) | |
| Montagem | 35mm montagem em trilho DIN padrão | |
| Condição Ambiental | Temperatura operacional | -10℃ ~ +55℃ |
| Temperatura de armazenamento | -25℃ ~ +70 ℃ | |
| Umidade | 5%~95% RH sem condensação | |
| Conformidade EMC | Compatível com EN 61000-6-2 / EM 61000-6-4 |
- Lista completa de modelos compactos do Twido
| Modelo | E/S total | Fonte de energia | Expansibilidade | Tipo de saída | terminal |
| TWDLCAA10DRF | 10(6ENTRADA+4SAÍDA) | 100–240 Vca | Não expansível | 4 Relé | Parafuso |
| TWDLCAA16DRF | 16(10ENTRADA+6SAÍDA) | 100–240 Vca | Não expansível | 6 Relé | Parafuso |
| TWDLCAA24DRF | 24(14ENTRADA+10SAÍDA) | 100–240 Vca | Máx.4 módulos | 10 Relé | Parafuso |
| TWDLCAA40DRF | 40(24ENTRADA+16SAÍDA) | 100–240 Vca | Máx.7 módulos | 16 Relé | Parafuso |
| TWDLCAE40DRF | 40(24ENTRADA+16SAÍDA) | 100–240 Vca | Máx.7 módulos | 14R+2T | Parafuso |
| TWDLCDA10DRF | 10(6ENTRADA+4SAÍDA) | 24CCV | Não expansível | 4 Relé | Parafuso |
| TWDLCDA16DRF | 16(10ENTRADA+6SAÍDA) | 24CCV | Não expansível | 6 Relé | Parafuso |
| TWDLCDA24DRF | 24(14ENTRADA+10SAÍDA) | 24CCV | Máx.4 módulos | 10 Relé | Parafuso |
| TWDLCDA40DRF | 40(24ENTRADA+16SAÍDA) | 24CCV | Máx.7 módulos | 16 Relé | Parafuso |
- Referência Cruzada & Lista de substituição
4.1 Substituição oficial de EOL
| Modelo original | Substituição | Principais diferenças | Benefícios de atualização |
| TWDLCAE40DRF | TM221CE40R (Série M221) | • Saída:14R+2T → todos 16 Relé | • Melhoria de desempenho de 30x |
| • Extras 2 canais de entrada analógica | • Compatível com software de programação SoMachine | ||
| • Memória:8KB → 256 KB | • Intercambiável com módulos de extensão da série TM | ||
| • Pegada mais compacta | • Ciclo de vida do produto mais longo |
4.2 Comparação cruzada de concorrentes
| Marca | Modelo | Especificações semelhantes | Diferenças Fundamentais |
| Siemens | S7-200 INTELIGENTE SR40 | 40E/S, saída de relé | Preço semelhante; software de programação proprietário da Siemens; ônibus industrial diferente |
| Allen Radley | Micro820 | 40Saída mista de E/S | Custo um pouco mais alto; suporta Ethernet/IP; memória maior |
| Mitsubishi | FX3U-40MR/ES-A | 40Saída de relé de E/S | Econômico; Plataforma de programação Mitsubishi; diferentes especificações de expansão |
- Aplicativo & Referência da Indústria
5.1 Campos de aplicação recomendados
| Indústria | Equipamento Típico | Vantagens do produto |
| Automação Logística | Classificador vertical, controle de linha transportadora | Ethernet integrada para monitoramento em tempo real; saída mista aciona diversos atuadores; expansível para layout de múltiplas estações |
| Máquinas de embalagem | Preenchimento, rotulador, selador | Ciclo de digitalização rápido(0.1senhor/k); relé para válvulas solenóides; transistor para posicionamento de motor de passo |
| Automação Predial | Iluminação/HVAC/controle de acesso | Alimentação CA de ampla faixa; multi-interface para integração de sistemas; design modular reduz o custo de manutenção |
| Comida & Bebida | Pequena produção & linha de lote | Alta resistência EMC para fábricas severas; ampla temperatura de trabalho; programação fácil & comissionamento para reduzir o tempo de inatividade |
| Máquina-ferramenta | CNC pequeno & máquinas para fins especiais | E/S mista para fuso & equipamento auxiliar; PID integrado para posicionamento preciso; expansível para controle analógico |
5.2 Aplicativos não recomendados
Sistemas de automação complexos de grande escala (CPU limitada & recurso de memória)
Controle de movimento ultrapreciso de alta velocidade (requer módulos adicionais de saída de pulso)
Poeira pesada/ambiente úmido e hostil (apenas classificação IP20 para instalação em gabinete)
Equipamento crítico de segurança funcional (módulos de segurança externos dedicados necessários)
5.3 Casos de aplicação em campo
Caso1: Sistema de controle de classificador logístico vertical
Configuração: TWDLCAE40DRF +3 módulos de extensão digitais + Tela sensível ao toque da IHM
Função: Comunicação Ethernet com computador superior; controlar 12 rampas de classificação & 8 correias transportadoras
Vantagem: Contatores mistos de relé/transistor & solenóides; capacidade de expansão suporta layout de classificação de vários andares.
Caso2: Enchedor automático de garrafas pequenas
Processo: Detecção de nível → controle da válvula de enchimento → vedação → rotulagem → transporte do produto acabado
Lógica de controle: 24DI coleta sinais do sensor;14 saídas de relé para válvulas de enchimento;2 saídas de transistor para posicionamento de motor de passo
Resultado: 30% maior eficiência de produção, 50% redução na taxa de falhas de equipamentos.
- Guia de solução de problemas
| Descrição da falha | Causa raiz | Resolução |
| LED ERR piscando | Falha do programa, estouro de memória ou curto de E/S | 1.Verifique a lógica de controle |
| 2.Reset do PLC através do botão RESET | ||
| 3.Verifique a fiação de E/S & carregar | ||
| Sem indicador RUN | Falha de energia, Danos na CPU ou programa ausente | 1.Meça a entrada de 100–240 Vca |
| 2.Baixe o programa do usuário novamente | ||
| 3.Inspecione o hardware da CPU | ||
| Comunicação Ethernet perdida | Conflito de IP ou configuração de rede incorreta | 1.Configurar IP via link USB |
| 2.Verifique a máscara de sub-rede & porta de entrada | ||
| 3.Verifique a integridade do cabo LAN | ||
| Sem comutação de saída | Ponto de saída danificado, sobrecarga ou fiação deficiente | 1.Medir a tensão terminal |
| 2.Garanta carga ≤2A por ponto de relé | ||
| 3.Substitua o ponto ou módulo com defeito | ||
| Leitura de entrada anormal | Sensor com defeito, fiação solta ou interferência EMI | 1.Verifique a alimentação do sensor de 24 VCC |
| 2.Aperte os parafusos do terminal | ||
| 3.Adicione cabo blindado & Filtros EMI |
- Dicas de seleção & Mnemônicos
Poema Mnemônico (Resumo em inglês)
Escolha Twido pelo poder, Grau de E/S e extensão,
AE cabe em sete módulos, AA sem atualização extra,
DR mistura relé-transistor, F significa terminal de parafuso colocado,
AC usa código C, D para DC como padrão feito.
Regras de seleção rápida
- Decodificação de modelo: TWD-L-C-AE-40-DR-F = Compacto /AC /7 módulos expansíveis /40I/O /saída mista /terminal de parafuso
- Regra de substituição: TWDLCAE40DRF → TM221CE40R (desempenho aprimorado +2 IA integrada)
- Regra de aplicação: Ideal para pequenas automatizações; E/S mista flexível & expansão econômica.
- Conformidade de remessa & Certificações
CE certificado pela EN 61131-2, EM 61010-1
Aprovação de frete aéreo: Sem bateria de lítio embutida, classificados como produtos industriais gerais padrão
Gabinete: IP20, projetado para montagem em gabinete de controle interno
Guia de seleção de PLC Schneider Twido
- Procedimento de seleção em cinco etapas
- Confirme a escala do sistema: Calcular D+C total, reserve 20% ~ 30% de margem de E/S sobressalente
- Selecione o tipo de energia: CA 100–240 V ou 24 VCC com base na fonte de alimentação local
- Confirmar formulário de saída: Relé para grandes cargas CA/CC; transistor para comutação rápida de alta frequência
- Estimar a capacidade de expansão: Verifique a necessidade de módulos de extensão digitais/analógicos ou de comunicação
- Corresponder portas de comunicação: USB/RS485/Ethernet de acordo com IHM & requisito do sistema host
- Tabela de referência de codificação de modelo
| Segmento | Código | Explicação | Chave de seleção |
| Série | TWD | Série Twido PLC | Prefixo fixo |
| Forma | eu | Multifuncional compacto | Equipamento autônomo pequeno |
| M | Tipo de rack modular | Layout flexível de médio a grande porte | |
| Poder | C | 100–240 Vca | Rede elétrica de fábrica/edifício preferida |
| D | 24CCV | Aplicativo móvel/montado em veículo | |
| Expandir | UM | Expansível(A1=4mod,A2/AE=7mod+função especial) | AE suporta no máximo 7 extensões |
| Não é um | Não expansível | Layout de E/S pequeno corrigido | |
| Tamanho de E/S | 10/16/24/40 | Contagem total de E/S | 10:6IN4OUT;16:10ENTRADA6SAÍDA;24:14ENTRADA 10SAÍDA;40:24IN16OUT |
| Saída | DR | Relé Misto+Transistor | Padrão TWDLCAE40DRF |
| R | Relé Completo | Carga pesada de uso geral | |
| T | Transistor Completo | Pulso & controle de alta velocidade | |
| terminal | F | Terminal de parafuso | Conexão sólida antivibração |
| T | Conector mola/HE10 | Fiação rápida em massa |
- Comparação de especificações de série completa
| Modelo | Layout de E/S | Poder | Expandir | Saída | Porta de comunicação | Aplicação Típica |
| TWDLCAA10DRF | 6IN4OUT | CA100–240V | Não | 4R | USB+RS485 | Máquina autônoma pequena |
| TWDLCAA16DRF | 10ENTRADA6SAÍDA | CA100–240V | Não | 6R | USB+RS485 | Equipamento especial compacto |
| TWDLCAA24DRF | 14ENTRADA 10SAÍDA | CA100–240V | Máx.4 | 10R | USB+RS485 | Linha automatizada de médio porte |
| TWDLCAA40DRF | 24IN16OUT | CA100–240V | Máx7 | 16R | USB+RS485+ETH | Automação de médio-grande porte |
| TWDLCAE40DRF | 24IN16OUT | CA100–240V | Máx7 | 14R+2T | USB+RS485+ETH | Carga mista & controle de posicionamento |
| TWDLCDA40DRF | 24IN16OUT | 24CCV | Máx7 | 16R | USB+RS485+ETH | Equipamento de campo alimentado por CC |
| TWDLMDA20DRT | 12IN8OUT | 24CCV | Máx7 | 8R | USB+RS485 | Configuração modular flexível |
| TWDLMDA40DRT | 24IN16OUT | 24CCV | Máx7 | 16R | USB+RS485+ETH | Projeto modular de médio e grande porte |
- Critérios Básicos de Seleção
4.1 Cálculo de E/S & Margem sobressalente
Fórmula: E/S final selecionada = Real necessária × (1.2~1,3) proporção de reposição
Entrada: 24Coletor/fonte VDC universal, filtro 1~128ms ajustável
Classificação de saída: Relé:2A/pt,250VCA/30 VCC;Transistor:1Lógica positiva A/pt 24VDC
4.2 Tabela de seleção de energia
| Fornecer | Uso | Vantagem | Observação |
| CA100–240V | Equipamento de fábrica/fixo | Não é necessário adaptador de energia externo | Adicione filtro de linha contra surtos de rede |
| 24CCV | Área móvel/à prova de explosão | Baixa tensão segura & imunidade de alto ruído | Use fonte de alimentação DC regulada, observe a polaridade |
4.3 Árvore de decisão de tipo de saída
Tipo de carga?
├─Cargas CA(Contator/Solenóide) → Relé(R/DR)
├─Indicador CC/motor CC pequeno → Transistor(T/DR)
├─Ciclismo de alta velocidade(>10 vezes/s) → Transistor(T)
├─Contator misto + passo a passo → Saída DR mista
└─Mais de 2A de carga pesada → Relé + contator externo
4.4 Seleção de expansibilidade
| Exigência | Modelo recomendado | Extensão máxima | Aplicativo |
| Sem expansão | TWDLCAA10/16DRF | Módulos zero | Máquina pequena fixa |
| Expansão menor(1~4mod) | TWDLCAA24DRF | 4 módulos | Automação simples de médio porte |
| Expansão pesada(5~7mod) | TWDLCAE40DR/TWDLCDA40DRF | 7 módulos | Linha complexa de múltiplas estações |
| Contador/posição de alta velocidade | Módulos TWDLCAE40DRF+TM200 | 7+módulos especiais | Movimento & posicionamento de precisão |
4.5 Correspondência de comunicação
| Demanda de comunicação | Porta necessária | Modelo recomendado | Protocolo Suportado |
| Apenas programação offline | USB | Gama inteira | TwidoSuite |
| Link da tela sensível ao toque da IHM | RS485 | Todos os modelos | Modbus RTU |
| SCADA/PC superior | Ethernet | Todas as variantes de 40 pontos | Modbus TCP |
| Rede multiponto | CANopen | V3.0 & acima | CANopen |
- Tabela de correspondência de aplicativos
| Indústria | Equipamento | Parte recomendada | Beneficiar |
| Logística | Transportador & estantes de armazém | TWDLCAE40DRF | E/S mista + Monitoramento remoto Ethernet |
| Embalagem | Enchedor/selador/rotulador | TWDLCAE40DRF | Verificação rápida + transistor para posicionamento de passo |
| AVAC & Prédio | Iluminação/ar condicionado/acesso | TWDLCAA24DRF | Ampla entrada CA & fácil integração do sistema |
| Processo Alimentar | Lote de linha pequena | TWDLCAA40DRF | Ampla temperatura ambiente & forte anti-interferência |
| Oficina mecânica | CNC pequeno | TWDLCAE40DRF | PID integrado + controle analógico expansível |
Cenários não recomendados
Grande controle integrado da planta: Atualize para M221/M241 devido à memória limitada
Movimento servo de ultraprecisão: Mudar para a série M238
Ambiente aberto úmido/empoeirado: Instale dentro do gabinete de controle IP54 completo
Máquina relacionada à segurança: Adicione módulos de segurança dedicados TWDNOZ
- Atualizar & Conselhos de substituição
Série completa Twido EOL, sucessor oficial: Modicon M221
| Velho Twido | Novo M221 | Destaques de atualização | Dica de migração |
| TWDLCAE40DRF | TM221CE40R | Memória 8 KB → 256 KB,30× verificação mais rápida,2 IA extra,edição on-line | Compatível com SoMachine; mesma extensão da série TM; layout de terminal semelhante |
| TWDLCAA40DRF | TM221CE40R | Igual acima | Igual ao acima |
| TWDLCAA24DRF | TM221CE24R | Quantidade de E/S correspondente | Mesma compatibilidade de software |
- Erros comuns de seleção & Soluções
| Prática errada | Conseqüência | Operação Correta |
| Nenhuma E/S sobressalente reservada | Expansão posterior impossível | Reserve 20 a 30% de pontos extras |
| Seleção de saída errada | Pontos de saída frequentemente queimados | Carga CA→Relé;DC → Transistor de alta velocidade |
| Subestimar a expansão | Não foi possível adicionar os módulos necessários | Prefira modelos expansíveis AE/AA |
| Ignorar a comunicação | Falha na conexão HMI/PC | Selecione a versão Ethernet para monitoramento remoto |
| Selecione Twido obsoleto para novo projeto | Fornecimento de peças de reposição duras | Novos projetos adotam substituição do M221 |
- Exemplo de seleção: Enchedor de garrafas pequenas
Orçamento de E/S:18DE(sensor)+12FAZER(válvula/motor)=30 → escolha PLC de 40 pontos
Fonte de energia: CA de fábrica →100–240 Vca
Saída:10 válvulas(Relé)+2 passo a passo(Transistor)=DR saída mista
Expansão:Necessita de módulo analógico para nível de líquido → AE 7 módulos expansíveis
Comunicação:IHM+PC via Ethernet+RS485
Escolha Final:TWDLCAE40DRF, substituto TM221CE40R
