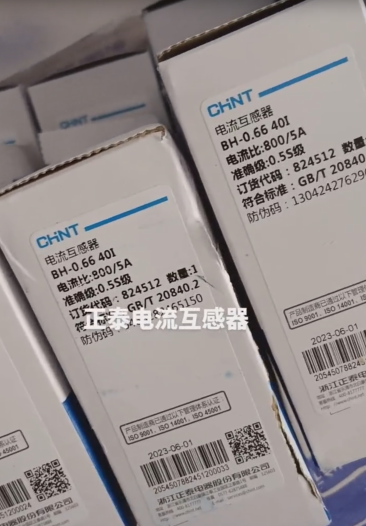

Трансформатор тока Чинт Класс 0.5 5ВА/3,75 ВА

Трансформатор тока Чинт Сорт 0.5 5ВА/3,75ВА — высокоточный измерительный прибор, подходящий для низковольтных цепей переменного тока., в основном используется в таких сценариях, как текущий мониторинг и электрическая энергия учет в энергосистемах. Ниже приводится подробный анализ ключевых параметров и точек применения.:

1. Основные технические параметры
2. Класс точности (Сорт 0.5)

Это указывает на то, что погрешность измерения трансформатора не превышает ±0,5%., который соответствует GB/T 20840 стандартный. Он подходит для сценариев измерения и измерения с высокими требованиями к точности., например, выставление счетов за промышленную электроэнергию и текущий мониторинг прецизионного оборудования.. Класс 0.5 точность может поддерживать стабильную производительность при небольших нагрузках (например, 10% номинального тока) без необходимости дополнительного оформления S-класса.

2. Номинальная мощность (5ВА/3,75 ВА)

Различия в приложениях: Если вторичная цепь включает в себя длинные провода или несколько приборов, 5Следует отдавать предпочтение VA, чтобы избежать снижения точности, вызванного чрезмерной нагрузкой..

3. Текущее соотношение и диапазон коэффициентов

Эта модель обычно поддерживает несколько коэффициентов текущей ликвидности. (например 100/5А, 150/5А, и т. д.), и передаточное число можно регулировать за счет количества витков двигателя.. Например, когда трансформатор 150/5А - 1 виток, соотношение 30:1; когда 2 хода, соотношение 15:1. Выбор коэффициента должен соответствовать фактическому первичному току., и рекомендуется, чтобы рабочий ток был 60%-80% номинального значения для оптимизации точности.

1. Сценарии применения и предложения по выбору
2. Типичные применения

Учет электроэнергии: Используется с трехфазными четырехпроводными счетчиками электроэнергии. (например, тип DT862-4) обеспечить точность расчета платы за электроэнергию.

Промышленный мониторинг: Подключен к амперметрам, измерители мощности и другое оборудование для мониторинга тока нагрузок, таких как двигатели и трансформаторы, в режиме реального времени.

Связь защиты: Взаимодействие с реле или интеллектуальными счетчиками для реализации защиты от перегрузки по току или удаленной передачи данных..

2. Ключевые шаги для выбора

Справка по делу:

Если вторичная цепь включает 3 амперметры (каждые 0,05 Ом) и 20 метры медных проводов сечением 4 мм² (с сопротивлением около 0,09 Ом), общая нагрузка \( 0.05\раз3 + 0.09 + 0.1 = 0.34\Omega \). В этом случае, выбираю 5ВА (0.2Ой) может превысить лимит, поэтому рекомендуется использовать версию 3,75ВА или увеличить площадь сечения провода.

3. Требования к установке и окружающей среде

Физическая установка: Используйте метод крепления опорной плиты или зажима шины., и выберите сквозное отверстие в соответствии с диаметром кабеля (например, φ30 мм, φ50 мм).

Условия окружающей среды:

– Температура: -5℃~40℃, Влажность: 24-в среднем за час ≤95%, Высота: ≤1000 метров.

– Избегайте установки в местах с агрессивными газами или сильными электромагнитными помехами..

III. Меры предосторожности при использовании

1. Характеристики проводки

– Вторичный контур должен быть замкнут., и эксплуатация на открытом воздухе строго запрещена, в противном случае может возникнуть высокое напряжение, ставящий под угрозу безопасность.

– Используйте медные провода с площадью поперечного сечения ≥2,5 мм², чтобы обеспечить передачу с низким импедансом..

– Клемма S2 должна быть надежно заземлена во избежание накопления наведенного напряжения..

2. Согласование нагрузки и калибровка

– Регулярно проверяйте, находится ли вторичная нагрузка в пределах номинального диапазона. (25%-100%) чтобы избежать насыщения ядра, вызванного длительной перегрузкой.

– Если нагрузка сильно изменится (например, оборудование с приводом от преобразователя частоты), трансформатор широкого диапазона (such as Class 0.5SS) can be selected to cover 0.1%-200% номинального тока.

3. Техническое обслуживание и замена

– Check the appearance of the transformer for cracks, discoloration or signs of overheating every year, and replace aging components in time.

– After long-term operation, it is recommended to calibrate the accuracy through a standard source to ensure that the error is within the allowable range.

The accuracy class of current transformers is a core indicator to measure their measurement accuracy, which directly determines the degree of agreement between the secondary side output current and the primary side actual current, and has a key impact on the accuracy, stability and application scenario adaptability of the measurement results. The specific impact can be analyzed from three dimensions: the nature of errors, accuracy requirements in different scenarios, и фактические отклонения измерений:

1. Характер класса точности: Жесткие правила относительно диапазона ошибок

Класс точности трансформаторов тока (например Класс 0.1, Сорт 0.2, Сорт 0.5, Сорт 1, и т. д.) определяется национальными стандартами (например ГБ/Т 20840), что существенно ограничивает максимально допустимые значения погрешности соотношения и погрешности фазы.:

Например, Класс 0.5 Трансформатор имеет погрешность коэффициента трансформации, не превышающую ±0,5% при номинальном токе.; Класс 1 трансформатор имеет погрешность коэффициента трансформации, не превышающую ±1%.

Фазовая ошибка: Разность фаз между вторичным током и первичным током (в минутах), что в основном влияет на измерение, включающее фазу, такие как мощность и электрическая энергия (Для расчета активной мощности требуется, чтобы ток и напряжение находились в одной фазе.). Чем выше класс точности, тем меньше фазовая ошибка (например, фазовая ошибка класса 0.2 обычно ≤10', и класс 0.5 ≤30').

1. Специфическое влияние на результаты измерений
2. Непосредственно приводит к абсолютному отклонению значений измерений

Класс точности определяет максимальный диапазон отклонения между результатом измерения и истинным значением.. принимая “фактический ток на первичной стороне составляет 100 А., и коэффициент трансформации 100/5А (вторичный номинальный ток 5А)” в качестве примера:

– Сорт 0.5 трансформатор: Допустимое отклонение измерительного тока вторичной стороны составляет ±0,5%×5А = ±0,025А., и соответствующее отклонение расчета первичной стороны составляет ±0,025А×20 = ±0,5А. (то есть, значение измерения находится в диапазоне от 99,5 А до 100,5 А.).

– Сорт 1 трансформатор: Вторичное отклонение составляет ±0,05А., и отклонение первичной стороны составляет ± 1 А. (значение измерения находится между 99А и 101А).

Видно, что чем ниже класс точности, тем больше отклонение между измеренным значением и истинным значением, что может привести к неправильной оценке тока нагрузки (например, неправильная оценка того, перегружен ли двигатель).

2. Влияние на надежность измерений в различных сценариях

Различные сценарии применения имеют существенно разную чувствительность к точности., и несовпадение классов точности может привести к серьезным последствиям:

Сценарии учета электроэнергии (например, расчет платы за электроэнергию):

Высокие классы точности (Сорт 0.2 или Класс 0.5) are required, в противном случае долговременно накапливаемые ошибки приведут к экономическим потерям.. Например, если общий ток первичной обмотки за месяц равен 10 А·ч, максимальная совокупная ошибка класса 0.5 трансформатор ±5000А·ч (рассчитано на 0.5%). Если цена на электроэнергию 0.5 юань/А·ч, это может привести к отклонению стоимости на ± 2500 юаней.; в то время как отклонение класса 1 Трансформатор расширится до ±10000А·ч (±5000 юаней).

Сценарии промышленного мониторинга (например, контроль тока двигателя):

Средняя точность (Сорт 0.5 или Класс 1) может удовлетворить требования, и отклонение в пределах ±1% обычно не влияет на оценку рабочего состояния оборудования. (например, работает ли двигатель в диапазоне номинального тока).

Сценарии защиты (например, защита от перегрузки по току):

Требования к точности низкие. (Сорт 3 или Класс 5), и больше внимания уделяется скорости срабатывания при больших токах, допуская большие ошибки (пока защита может сработать).

3. Различия в точности при небольших нагрузках (Специальность S класса)

Предел погрешности обычных классов точности (например Класс 0.5) действует только в диапазоне 50–100 % номинального тока.. Если действительный ток ниже 20% номинальной стоимости (легкая нагрузка), ошибка значительно увеличится (может превышать 1%); в то время как класс с “С” (например, класс 0,5S) специально оптимизирован для точности при небольших нагрузках, и может поддерживать погрешность ≤±0,5% в диапазоне 1%~120% номинального тока..

Например: Класс 0.5 трансформатор с номинальным током 100А, когда фактический ток составляет 10А (10% номинальной стоимости), погрешность может достигать ±2%; в то время как класс 0,5S все еще может контролировать ошибку на уровне ≤±0,5% при токе 10 А.. Это имеет решающее значение для сценариев с большими колебаниями тока. (например, цепи освещения и небольшие двигатели), что позволяет избежать серьезного искажения значений измерений при небольших нагрузках.

III. Краткое содержание: Основное влияние класса точности

Класс точности трансформаторов тока напрямую определяет отклонение между результатом измерения и истинным значением, ограничивая диапазон коэффициента и фазовой ошибки.:

– Чем меньше номер класса (например Класс 0.1 < Сорт 0.2 < Сорт 0.5), тем меньше ошибка, тем точнее измерение, но чем выше стоимость;

– Необходимо выбрать тип в соответствии с требованиями точности сценария применения.: старшие классы (Сорт 0.2 и выше) предпочтительны для сценариев измерения, средние классы (Сорт 0.5) можно выбрать для сценариев мониторинга, и низшие классы (Сорт 3 и ниже) можно выбрать для сценариев защиты;

– Следует обратить внимание на “S класс” в сценариях с небольшой нагрузкой, чтобы избежать выхода из-под контроля обычных классов при небольших нагрузках.

Суммируя, класс точности является ключевым параметром для баланса точности измерений и стоимости., и выбор соответствующего класса может обеспечить “авторитет” результатов измерений.
