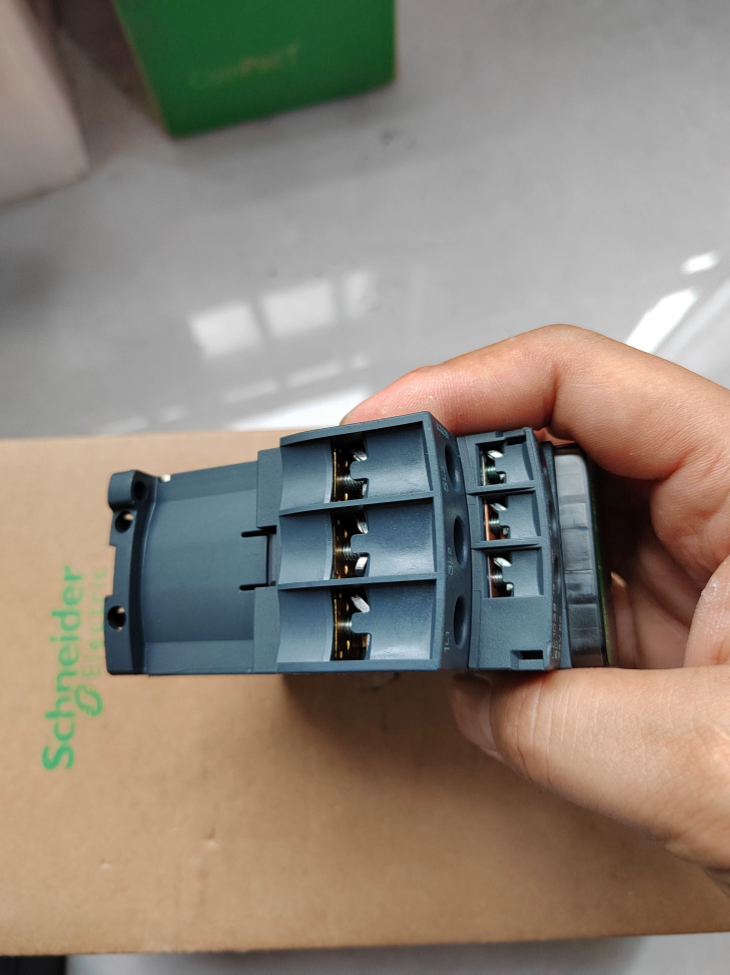

Schneider 3-polige Hauptkontakte LC1D38BD

Schneider TeSys Deca series, 3-Polhauptkontakte, 24VDC-Spule. Designed for motor start/stop, HVAC and automation control cabinets. Eingebaute 1NO+1NC-Hilfskontakte.

✅ Modellcode-Definition

LC1: Standardschütz

D: TeSys D (Deka) Serie

38: Rated operational current 38A @ AC-3, 400V

BD: 24V DC-Spule (integrated coil surge suppression)

📌 Wichtige elektrische Spezifikationen

🛠️ Typische Anwendungen

Direkt online, star-delta and forward/reverse control of 3-phase asynchronous motors

HVAC-Systeme, Wasserpumpen, Fans, Luftkompressoren

Automatisierungsausrüstung, packaging machinery and production line control cabinets

Direct coil drive by PLC 24VDC digital outputs (no intermediate relay required)

🧩 Compatible Accessories

Thermisches Überlastrelais: LRD-Serie (LRD35…), snap-fit directly below the contactor

Hilfskontaktblock: LA1DN (for extra NO/NC contacts)

Mechanisches Verriegelungsmodul: LA9D4001 (for forward/reverse interlock)

Überspannungsunterdrückung: Integrated inside coil, no external component needed

🔁 Alternative & Compatible Selection

1. AC coil variants within the same series: LC1D38M7 (220VAC), LC1D38B7 (24VAC)
2. Inländische Alternative: CJX2-3811 DC24V (note differences in dimension, terminals and mechanical life)

⚠️ Wichtig: BD = 24VDC, B7 = 24VAC. Coils are NOT interchangeable.

📋 Zertifizierungen & Standards

IEC 60947-1/-2/-4-1, CCC, cULus. Complies with IEC60335-1 flame retardant standard and A2L refrigerant safety certification for HVAC.

🧪 Second-hand Inspection Checklist

1. Spule: Continuity check on A1/A2. Apply 24VDC; armature pulls in without noise or overheating.
2. Hauptkontakte: L1/L2/L3 ↔ T1/T2/T3. Conductive when closed, high resistance when open; inspect contact erosion.
3. Hilfskontakte: 13-14(NEIN), 21-22(NC). Switch synchronously with main contacts.
4. Mechanisch: Kein Kleben; housing free of cracks or carbon blackening.

HS-Code-Referenz

8536410000 (Elektromagnetischer Schütz, Spannung ≤60V)

Typische technische Anwendungsfälle für LC1D38BD

Kernvorteile: DC24V-Spule, Direkter SPS-Antrieb ohne Zwischenrelais; eingebauter Überspannungsschutz und zertifizierter Spiegel-Öffnerkontakt; 18.5kW max. 3-Phasen-Motor bei AC-3, 50A für ohmsche AC-1-Lasten

Fall 1: Kaltwasserpumpen-DOL-Start für HVAC BMS (Gebäudeautomationssystem)

Laden: 15kW 3-Phasen-Kaltwasserpumpe, 380V, Motornennstrom ≈28A

Kontrollschema: SPS (Siemens / Schneider M241) DO treibt die 24-VDC-Spule LC1D38BD direkt an

Hauptstromkreis: 3P-Leistungsschalter → LC1D38BD → thermisches Überlastrelais LRD35 → Pumpenmotor

Steuerlogik: BMS gibt 24 VDC basierend auf der Wassertemperatur/Druckdifferenz aus, um das Schütz zu aktivieren und die Pumpe zu starten. Der eingebaute 1-Schließer-Hilfskontakt gibt den Betriebsstatus an die SPS zurück; Integrierter Spiegel-Öffnerkontakt zur Fehlererfassung.

Auswahlbegründung: Die Gleichstromspule sorgt für starke Entstörung. BMS cabinets commonly adopt DC24V control. Wide temperature range -5~+60℃ suits high-temperature equipment rooms. 45mm narrow body saves cabinet space.

Zubehör: LRD35 thermal relay (28~36A), DIN-Schienenmontage.

Fall 2: Air compressor motor control (OEM machinery manufacturer)

Laden: 18.5kW screw air compressor main motor, 400V

Kontrollschema: PLC directly drives LC1D38BD with pressure switch interlock for shutdown

Schaltung: Circuit breaker → LC1D38BD → LRD thermal relay → air compressor motor

Merkmale: Häufiges Start-Stopp (max 3600 Zyklen/Stunde). DC coil pulls in stably without AC hum. Built-in coil surge suppression protects PLC output points against back EMF.

Notiz: AC-3 operation reaches the 38A rating limit. Derating evaluation is recommended for heavy-duty frequent cycling.

Fall 3: Water treatment — duty/standby mutual interlock control cabinet for sewage lift pumps

Laden: Two 15kW sewage pumps, duty-standby auto-switching by liquid level

Konfiguration: 2 × LC1D38BD + LA9D4001 mechanical interlock module

Logik: Pump starts on high liquid level. If main pump trips (thermal relay fault), PLC automatically switches to standby pump. Mechanical interlock prevents simultaneous closure and short circuit.

Safety feature: Built-in mirror NC contact for safety loop and fault diagnosis, meeting water treatment control cabinet safety specifications.

Anwendung: Municipal sewage, factory circulating water, rainwater lift pumping stations.

Fall 4: Forward/reverse circuit for conveyor motors in packaging machinery / Produktionslinien

Laden: 11~15kW belt conveyor motor requiring forward and reverse rotation

Konfiguration: 2 × LC1D38BD (KM1 forward, KM2 reverse) + LA9D4001 mechanical interlock

Kontrolle: PLC 24VDC digital outputs drive each contactor coil separately. Elektrische Verriegelung (using built-in NC auxiliary contacts) plus mechanical interlock provides double protection to prevent power short circuit.

Vorteil: Gleichstromspulen haben in Werkstätten mit vielen Wechselrichtern und Sensoren eine bessere EMI-Immunität als Wechselstromspulen, Reduzierung versehentlicher Einzugsfehler.

Fall 5: Stern-Dreieck-Anlauf mit reduzierter Spannung für 18,5-kW-Staubabsaugventilator

Laden: 18.5kW-Entstaubungsventilator mit hohem Einschaltstrom, Stern-Dreieck-Start übernommen

Konfiguration: 3 × LC1D38BD, dient als Hauptschütz, Sternschütz bzw. Dreieckschütz

Logik: Die SPS gibt eine 24-V-DC-Sequenzsteuerung aus; Stern-Start mit reduzierter Spannung zuerst, dann zeitverzögerte Umschaltung auf Dreieck-Vollspannungsbetrieb. Integrierte Schützhilfskontakte sorgen für Statusrückmeldung und elektrische Verriegelung.

Notiz: Bei der Dreieckschaltung in Stern-Dreieck-Schaltungen treten hohe Einschaltströme auf; Die Kontaktlebensdauer muss überprüft werden.

Fall 6: AC-1 resistive load: Steuerung industrieller Heizmodule

Laden: 3-Phasenheizelemente, Gesamtwiderstandslast ≤33 kW (AC-1 50A bei 400V)

Besonderheit: Bei einer ohmschen Last gibt es keinen Anlaufstrom. AC-1 rated 50A capacity higher than motor duty. PLC 24V DO directly controls heating circuit on/off.

Anwendung: Öfen, constant temperature units, process heating equipment.

Fall 7: Cleanroom air handling unit for medical facilities (medical HVAC)

Laden: 15kW supply air fan for operating room clean air conditioning

Merkmale: Medical equipment demands high reliability and low EMI. LC1D38BD DC coil with built-in surge suppression, no electromagnetic noise from AC coils. Complies with IEC60335 HVAC safety standard, suitable for A2L refrigerant HVAC equipment, widely used in hospital BMS control cabinets.

Allgemeine Auswahl & Construction Key Points (Valid for All Cases)

1. DC coil critical note: BD = 24VDC, MUST NOT be connected to AC24V. PLC output capacity must meet coil power consumption (~15VA).
2. Hilfskontakte: Built-in 1NO (Lauf-Feedback) +1NC (mirror safety contact, NOT for normal latching). Add LA1DN auxiliary contact block for more contacts.
3. Überlastschutz: Muss mit einem thermischen Überlastrelais LRD ausgestattet sein, Der Wert wird je nach Strom auf dem Motortypenschild eingestellt und darf den Motornennstrom nicht überschreiten.
4. Unterscheidung der Nutzungskategorien

AC-3 (normaler Motor Start-Stopp): 38A, max. 18,5 kW bei 400 V

AC-1 (reine Widerstandsheizung): 50A

AC-4 (häufiges Joggen, Steckerbremsen): Derating erforderlich

Nicht geeignete Anwendungen

Direktstart von Drehstrommotoren über 18,5 kW (AC-3)

Hochleistungskondensatorschaltung (Verwenden Sie spezielle LC1DxxKQ-Kondensatorschütze)

Explosionsgefährdete Bereiche (explosionsgeschützte Baureihe erforderlich)

LC1D38BD (TeSys D DC-Spule) Gliederung & Montagemaße

Ohne angebrachtes Zubehör (Hilfskontakte, Thermorelais, mechanische Verriegelung), DC-Spulenversion

Umrissmaße (B × H × T)

45 mm × 85 mm × 92 mm

Breite: 45mm (DIN-Schienenmodule, 1 Moduleinheit)

Höhe: 85mm

Tiefe: 92mm (von der Montagerückplatte bis zur Vorderseite)

Befestigungslöcher für Plattenschrauben (DC-Spule spezifisch, runde Löcher für M4)

Horizontaler Mittenabstand zwischen zwei Löchern: 35 mm

Vertikaler Mittenabstand zwischen zwei Löchern: 70 mm

Schraubengröße: M4, zwei runde Löcher (⚠️ Die Wechselstromspule LC1D38M7 verwendet Langlöcher; Montagelayout unterscheidet sich von der BD DC-Version)

Schienenmontage

Kompatibel mit standardmäßiger 35-mm-DIN-Schiene (TH35-7,5), Clip-on-Montage, kein Bohren erforderlich.

Empfehlungen zur Schrankaufteilung

1. Montage des LRD-Thermorelais unten: Gesamthöhe nimmt zu; ausreichend Freiraum reservieren.
2. Montage des Hilfskontaktblocks LA1DN oben: zusätzliche Tiefe und Höhe erforderlich.
3. Mehrere Schütze nebeneinander: 45mm Breite, kann lückenlos fest auf der Schiene montiert werden. Wärmeableitungsspalt für Umgebungen mit hohen Temperaturen reservieren.

Funktionsprinzip des Schneider LC1D38BD-Schützes

LC1D38BD ist ein elektromagnetischer Schütz mit Gleichstromspule (TeSys D-Serie). Im Wesentlichen, Es handelt sich um einen ferngesteuerten elektrischen Schalter, der von einem 24-V-Gleichstrom-Elektromagneten angetrieben wird, Verwendung eines niedrigen Gleichstromsignals zum Schalten eines dreiphasigen Hauptstromkreises mit hoher Leistung.

1. Grundstruktur
2. Elektromagnetischer Betätigungsabschnitt (Spule A1/A2): 24V DC-Erregerspule, fester Kern, beweglicher Anker, Rückholfeder
3. Hauptkontakte (Stromkreis L1/L2/L3 → T1/T2/T3): 3 Paare von normalerweise offenen Hauptkontakten, bewertet mit 38A AC-3, hohe Ströme für 3-Phasen-Motoren führen / Heizlasten
4. Hilfskontakte (Signalrückmeldung): Built-in 1NO (13-14)+1NC (21-22) Spiegelhilfskontakte für Statusrückmeldung und elektrische Verriegelung
5. Lichtbogenkammer: Löscht den Lichtbogen, wenn die Hauptkontakte geöffnet werden, Schutz der Kontakte vor schneller Erosion

✅ Hauptmerkmal für das BD-Modell: Gleichstromspule mit integriertem Überspannungsschutz.

2. Vollständiger Betriebsablauf

2.1 Spule unter Spannung (Einziehaktion)

Legen Sie DC24V über eine SPS oder einen externen Steuerkreis an A1 und A2 an:

Die Gleichstromspule erzeugt ein konstantes Magnetfeld, magnetisierender fester Kern, Überwindung der Rückholfederkraft und Einziehen des beweglichen Ankers.

Der Anker treibt den Kontaktträger synchron an:

3 Paare der Haupt-Schließerkontakte geschlossen → 3-Phasen-Hauptstromkreis unter Spannung, Motor/Last eingeschaltet

Hilfskontakte schalten gleichzeitig: 13-14(NEIN) schließt; 21-22(NC) öffnet sich

Charakteristik der Gleichstromspule: Konstantstrom nach dem Einzug, Keine Vibrationen oder Brummen von AC-Spulen.

2.2 Spule stromlos (Ausstiegsklage)

DC24V-Steuersignal entfernt:

Das Magnetfeld der Spule verschwindet, Die Rückholfeder zieht den Anker zurück.

Alle Hauptkontakte geöffnet, Trennen des Hochstrom-Hauptstromkreises.

Hilfskontakte zurückgesetzt: 13-14(NEIN) öffnet sich; 21-22(NC) stellt den geschlossenen Zustand wieder her.

Die integrierte Überspannungsunterdrückung absorbiert die beim Abschalten der Spule erzeugte Gegen-EMF, Schutz vorgelagerter SPS-Ausgangspunkte.

3. Kernunterschiede zwischen Gleichstromspulen (BD) und konventionelle AC-Spule
4. Wechselstromspule: arbeitet mit einem magnetischen Wechselfeld, anfällig für Vibrationen und Brummen; hoher Einschaltstrom; Kontaktprellen bei Spannungsschwankungen.
5. LC1D38BD DC24V-Spule:

Stabiles Magnetfeld, Anker vibrationsfrei, leiser Betrieb

Anzugsstrom ≈ Haltestrom, geringer Einschaltstrom

Eingebaute Freilaufunterdrückung, Ideal für den direkten SPS-DO-Antrieb

Nachteil: Darf niemals an eine Wechselstromversorgung angeschlossen werden; Der Wechselstromeingang brennt die Spule sofort durch.

4. Typische Funktionen von Hilfskontakten

1NEIN (13-14): Statusrückmeldung an die SPS ausführen, um den Einschaltzustand des Schützes zu erkennen

1NC (21-22, Spiegelkontakt): Sicherheitsschaltungen, Fehlererkennung, elektrische Verriegelung (Vorwärts-/Rückwärtsschaltungen)

⚠️ Spiegelkontakteigenschaft: Der Öffnerkontakt kann nicht schließen, wenn die Hauptkontakte verschweißt sind, Einhaltung der Sicherheitsschaltkreisanforderungen.

5. Obligatorische Schutzlogik für die Technik

Das Schütz führt nur Schaltvorgänge aus und verfügt über KEINEN Überlastschutz:

Das thermische Überlastrelais LRD in den Hauptstromkreis einbauen: bei Motorüberlastung, Der NC-Kontakt des Thermorelais öffnet den Stromkreis der Schützspule, um die Motorleistung zu unterbrechen.

Leistungsschalter vorgeschaltet: schneller Kurzschlussschutz für die Hauptstromversorgung.

Zusammenfassung in einem Satz:

Legen Sie DC24V an A1/A2 an; Die elektromagnetische Kraft betätigt interne Kontakte, um den dreiphasigen Hochleistungs-Hauptstromkreis zu schließen. 24V-Versorgung entfernen; Die Feder stellt sich zurück und öffnet den Hauptstromkreis. Niederspannungs-24-V-Signal schaltet Hochleistungslasten ferngesteuert. Hilfskontakte sorgen für Statusrückmeldung und Sicherheitsverriegelung.
