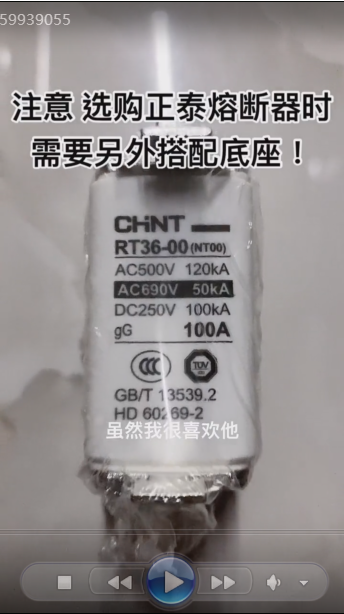

El fusible Chint RT36-00AV690V pertenece

El fusible Chint RT36-00AV690V pertenece a los fusibles de contacto de cuchilla de la serie RT36., que se utilizan principalmente en líneas de distribución de energía con CA 45-62 Hz y voltaje nominal de hasta 690 V para proporcionar protección contra sobrecargas y cortocircuitos.. La siguiente es una descripción detallada de sus parámetros técnicos clave y escenarios de aplicación.:Contactor de CA Chint

1. Parámetros técnicos básicos
2. Tensión y corriente nominalesContactor CHINT NC1-09

Este fusible es adecuado para sistemas de 690 V CA., con un rango de corriente nominal que cubre 2-160A. Las especificaciones específicas incluyen 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, etc.. Los usuarios pueden seleccionar el nivel de corriente correspondiente del núcleo del fusible de acuerdo con los requisitos de carga reales..

2. Capacidad de ruptura

A voltaje de 690V, su poder de corte es de 50kA (valor efectivo simétrico), que puede cortar rápidamente la corriente de cortocircuito y proteger eficazmente el equipo del circuito. Cuando se utiliza en sistemas de 500 V, la capacidad de corte se puede aumentar a 120 kA, reflejando la alta confiabilidad de esta serie de fusibles.

3. Estructura e instalaciónSchneider-MCCB-NSX250F-4P-250A

Método de instalación: Admite montaje en carril o fijación con tornillos., se adapta a rieles estándar de 35 mm, y es conveniente para una implementación rápida.

Empalme de números de polos: Permite el empalme libre de números de polos. (como 1P, 3PAG) y adición flexible de particiones, adecuado para escenarios de distribución de energía de múltiples bucles.

Función del indicador: El cuerpo del fusible está integrado con una luz indicadora., que se enciende automáticamente cuando se funde el elemento fusible, Facilitar la identificación rápida de fallas en ambientes oscuros o cerrados..

4. Certificaciones y estándaresPrecio de los disyuntores Schneider

El producto cumple con GB 13539 (estándar chino) y CEI 60269 (estándar internacional), y ha pasado la certificación 3C y el informe de prueba CB, Proporcionar garantías internacionales de rendimiento en materia de seguridad..

1. Escenarios de aplicación
2. Sistemas de distribución de energía industrial

Ampliamente utilizado en gabinetes de distribución de bajo voltaje en fábricas., minas y otros escenarios para proporcionar protección contra cortocircuitos para motores, transformadores, bancos de condensadores y otros equipos. Por ejemplo, en sistemas de gabinetes de capacitores, cuando la selección de fusible es ≤63A, Se recomienda el modelo RT36-00..

2. Nuevo campo energético

Se puede adaptar a sistemas de 400/690V de nuevos equipos energéticos como generación de energía eólica e inversores fotovoltaicos., Cumplir con los requisitos de protección confiable en entornos de alto voltaje.. La acumulación técnica de Chint como proveedor de inversores Tesla confirma indirectamente la aplicabilidad de sus productos en equipos de energía de alta gama..

3. Centros de comunicación y datos

Las características de instalación rápida diseñadas para la industria de las comunicaciones. (como montaje en riel) lo hace adecuado para escenarios en centros de datos como fuentes de alimentación UPS y gabinetes de servidores que tienen altos requisitos de conveniencia de mantenimiento.

III. Interpretación del modelo y sugerencias de selección

1. Significado del modelo

RT36: Nombre de la serie, representando fusibles de contacto de cuchilla.

00: Código de talla, correspondiente al rango de corriente nominal de 2-160A.

AV690V: Indica que es adecuado para sistemas de 690 V CA. (AV es la abreviatura de voltaje alterno).

Cabe señalar que este modelo puede tener diferentes sufijos (como “NT00”), que generalmente representan la relación coincidente entre el núcleo del fusible y la base (Por ejemplo, El núcleo del fusible RT36-00 debe usarse con la base RT36-00).

2. Notas de selección

Coincidencia actual: Seleccione la especificación del núcleo del fusible de acuerdo con la corriente de carga para garantizar que el elemento fusible pueda fundirse a tiempo durante la sobrecarga. (Por ejemplo, La corriente de arranque del motor suele ser 5-7 veces la corriente nominal, y es necesario reservar un margen).

Condiciones ambientales: El rango de temperatura de trabajo es de -5°C a +40°C, y la humedad no excede 50% (a 40°C). No debe usarse en ambientes altamente contaminados o vibrantes..

Requisitos de certificación: Si es necesario utilizarlo en EE. UU.. mercado, Se recomienda confirmar si el producto ha pasado la certificación UL. (la información pública actual no lo menciona claramente, y puede comunicarse con el funcionario de Chint para su verificación.).

1. Compra y Servicio Postventa
2. Canales de adquisiciones

Los usuarios americanos pueden contactar con la sucursal norteamericana a través de Whatsapp: 0086-13811255435.

2. Servicio postventa

Chint proporciona soporte técnico integral y servicios de garantía de calidad.. Se recomienda comprar a través de canales oficiales para garantizar productos genuinos y derechos posventa.. Si se necesitan soluciones personalizadas (como voltaje especial o requisitos de instalación), Puedes comunicarte directamente con el equipo técnico del fabricante..

1. Ventajas diferenciadas frente a la competencia
2. Rendimiento de alto costo

En comparación con marcas internacionales como Bussmann y Mersen., La serie Chint RT36 tiene un costo menor con la misma capacidad de corte, y tiene la ventaja de una cadena de suministro localizada, con un ciclo de entrega más corto.

2. Diseño modular

Admite empalme de números de polos e instalación de particiones., con mucha mayor flexibilidad que los fusibles tradicionales, Especialmente adecuado para escenarios de distribución de energía densa con espacio limitado..

3. Función de indicador dual

La luz indicadora está directamente relacionada con el estado del elemento fusible., Reducir el coste de la inspección manual., Y este diseño es más destacado entre productos similares..

1. Sugerencias de instalación y mantenimiento
2. Pasos de instalación

– Confirme que la base del fusible coincida con la especificación del núcleo del fusible. (como el núcleo del fusible RT36-00 corresponde a la base RT36-00).

– Sujete la base a lo largo del riel y apriete los tornillos de fijación para asegurar un buen contacto..

– Al insertar el núcleo del fusible, Aplique fuerza vertical hasta que quede bloqueado en su lugar para evitar el sobrecalentamiento causado por la conexión virtual..

2. Mantenimiento regular

– Inspeccione la apariencia del fusible cada 6 meses. Si el elemento fusible está descolorido, agrietado o la luz indicadora es anormal, debe ser reemplazado inmediatamente.

– Después de una operación prolongada, Se recomienda utilizar un multímetro para detectar la resistencia de contacto de los terminales de la base. (debe ser inferior a 50 mΩ) para evitar un mal contacto causado por la oxidación.

La capacidad de ruptura del fusible Chint RT36-00AV690V varía según diferentes niveles de voltaje:

690sistema V CA: El poder de corte es de 50kA. (valor efectivo simétrico).

500sistema V CA: El poder de corte se puede aumentar hasta 120 kA..

Este parámetro es completamente consistente con los documentos técnicos oficiales y los estándares de la industria de Chint. (como GB 13539, CEI 60269), y permanece sin cambios en los últimos datos en 2025. La diferencia en la capacidad de corte se debe a las características de extinción del arco del fusible bajo diferentes voltajes. – La energía del arco es menor en un entorno de menor voltaje., por lo que se permite una mayor capacidad de ruptura.

Verificación técnica y evaluación comparativa de la industria

1. Definición de capacidad de ruptura: La capacidad de corte se refiere a la corriente máxima de cortocircuito que un fusible puede cortar de forma segura a la tensión nominal.. La capacidad de corte de 50 kA del RT36-00AV690V cubre la mayoría de los escenarios industriales. (como la corriente de arranque del motor, fallas de cortocircuito del transformador), mientras que el alto valor de 120 kA satisface las necesidades de protección de sistemas de alta capacidad de cortocircuito (como armarios de condensadores, nuevos inversores de energía).
2. Comparación con estándares internacionales: Según IEC 60269-2, Los fusibles gG deben cumplir con todos los requisitos de capacidad de corte., eso es, Pueden cortar de manera confiable todas las corrientes de falla, desde sobrecarga hasta la capacidad de corte nominal.. El índice de capacidad de ruptura del RT36-00AV690V cumple plenamente con este estándar y es mejor que el de algunos competidores nacionales. (Por ejemplo, una determinada marca de fusibles de la misma especificación solo puede alcanzar 35 kA a 690 V).
3. Adaptación del escenario de aplicación:

690escenario V: Adecuado para sistemas de distribución de media tensión de nuevos equipos energéticos como energía eólica y fotovoltaica., y puede cortar rápidamente las corrientes de cortocircuito causadas por fallas del inversor.

500escenario V: Recomendado para centros de control de motores industriales. (MCC), circuitos de motor especialmente grandes con arranques y paradas frecuentes, cuya capacidad de corte de 120 kA puede hacer frente a la alta corriente de cortocircuito instantánea cuando el motor tiene el rotor bloqueado.

Notas de selección e instalación

1. Coincidencia actual: El poder de corte es independiente de la corriente nominal del elemento fusible., pero es necesario asegurarse de que la corriente nominal del elemento fusible no exceda el valor máximo permitido de la base (La base RT36-00 soporta un máximo de 160A).
2. Condiciones ambientales: La prueba de capacidad de ruptura se basa en un entorno estándar. (20°C, altitud ≤2000m). Si se utiliza en entornos de gran altitud o alta temperatura, la capacidad de ruptura puede disminuir, y se requiere un uso de reducción de potencia.
3. Cumplimiento de la certificación: Aunque los parámetros de capacidad de corte cumplen con la norma IEC, si es necesario exportarlo al mercado norteamericano, Se recomienda elegir modelos con certificación UL. (como NRT36-00, cuyos parámetros de capacidad de ruptura son consistentes con RT36-00).

Casos de fallas y soluciones

Un centro de datos, una vez instalado incorrectamente fusibles RT36-00 de especificación de 690 V en un sistema de 500 V debido a una distinción incorrecta de los niveles de voltaje, lo que provoca que no se rompa durante los cortocircuitos. Después de reemplazarlo con el modelo claramente marcado 500V/120kA, el sistema volvió a la normalidad. Este caso muestra que la adaptación de tensión del poder de corte es la clave para garantizar la confiabilidad del sistema..
