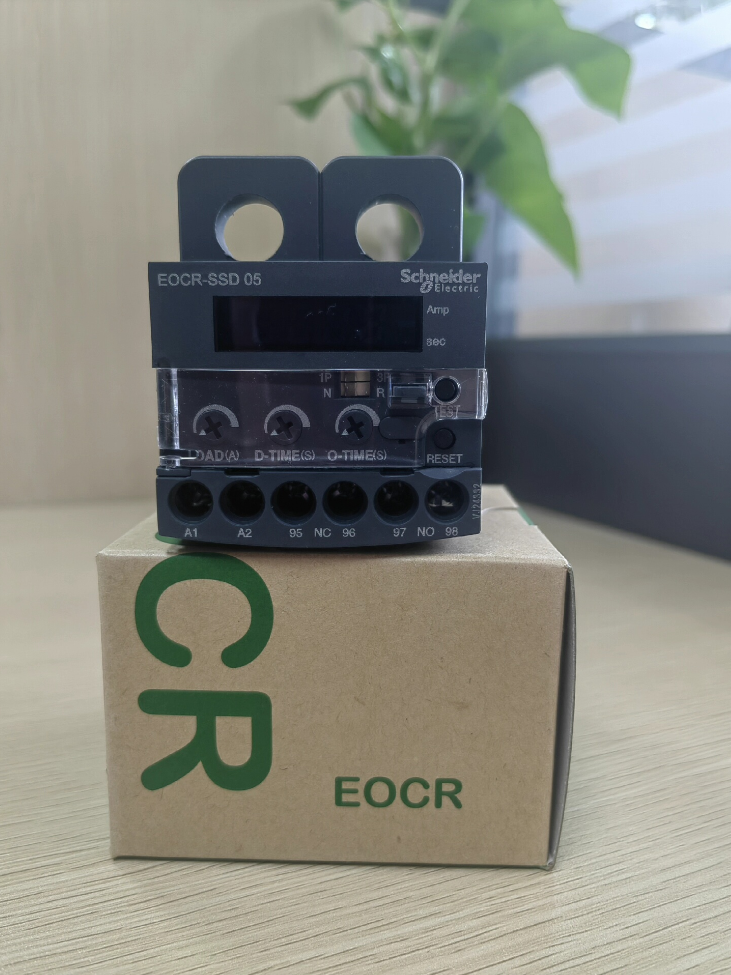

Schneider EOCRSSD-05S Relé de Protección Integral del Motor

Desglose del código del modelo

1. EOCR: Relé electrónico de sobrecorriente para Protección Integral de Motores (Originariamente SAMWHA de Corea del Sur, ahora integrado en Electricidad Schneider)
2. SSD: Versión de pantalla digital (vs. modelo básico SS sin pantalla)
3. 05: Rango de detección de corriente 0,5~6A
4. S: Fuente de alimentación de control de amplio rango tipo 24~240 VCA/CC; La variante W de la misma serie admite alto voltaje de 380 a 440 VCA.
5. Especificaciones eléctricas básicas

III. Tres funciones principales de protección (Visualización del código de error)

1. Sobrecorriente OC / Protección contra sobrecarga

Se dispara cuando el motor opera continuamente por encima de la corriente nominal más allá de la duración preestablecida del O-Time; Configuración recomendada: 110%~125% de la corriente nominal del motor.

2. Protección contra pérdida de fase PL

Corta el contactor dentro 3 segundos si se pierde alguna fase del suministro eléctrico trifásico, prevenir el desgaste desequilibrado del devanado del motor.

3. Protección de rotor bloqueado LC

Detecta atascos del rotor o agarrotamiento de carga durante el arranque cuando la corriente aumenta a 3 veces el valor establecido, y activa el apagado rápido después del retardo D-Time.

1. Interruptores DIP del panel frontal & Instrucciones del botón
2. CARGA(A) Perilla: Calibrar la corriente nominal de protección del motor (continuamente ajustable desde 0.5~6A)
3. TIEMPO D: Retraso para evitar la corriente de arranque alta; set 5~10s para ventiladores/bombas de agua, 15~30 segundos para compresores de servicio pesado
4. O-TIEMPO: Retardo de disparo por sobrecarga durante el funcionamiento normal; 1s para cargas ligeras, 5~10s para cargas pesadas
5. Banco de interruptores DIP

3PAG: 3-modo de motor de fase (predeterminado de fábrica)

1PAG: Modo de motor monofásico; El cable vivo y el cable neutro pasan a través de dos CT de orificio pasante por separado

N/R: Interruptor de modo de contacto

norte (A prueba de fallos): Terminales 95-96 normalmente están cerrados durante el funcionamiento normal; Se abre ante una falla para interrumpir el circuito de la bobina del contactor. (esquema de cableado principal)

R (No a prueba de fallos): Terminales 97-98 normalmente están abiertos bajo operación normal; Se cierra en caso de falla para emitir señales de alarma.

5. Botón de autoprueba de PRUEBA: Simule una falla por sobrecorriente para verificar la continuidad del relé y el circuito de control.
6. Botón de reinicio: Reinicio manual después de un disparo por falla
7. Reglas de cableado estándar
8. Medición directa mediante CT incorporado (Corriente nominal del motor ≤6A, No se requiere CT externo)
9. controlar el poder: Conecte la alimentación de 24 ~ 240 V CA/CC a los terminales A1 y A2.
10. Circuito principal: Pase dos cables de fase del motor a través de los dos núcleos de orificio pasante superiores. (la corriente fluye en la misma dirección)
11. Circuito de control principal: Conecte la bobina del contactor en serie con 95-96 contactos NC (modo N)
12. Circuito de alarma: Conecte la lámpara indicadora de falla / timbre de alarma para 97-98 SIN contactos
13. Esquema de extensión de alta corriente (Corriente nominal del motor >6A, Se requiere CT externo de 5 A)

Pase los cables de señal secundaria de 5 A del CT externo a través de los núcleos de orificio pasante del relé.;

Fórmula de calibración: Valor establecido de CARGA del relé = Corriente nominal del motor ÷ Relación de transformación CT

Ejemplo: 80Un motor combinado con 100/5A CT (proporción=20) → Coloque la perilla LOAD en 4A

1. Escenarios aplicables
2. Motores trifásicos de baja potencia.: 0.15~Ventiladores de 3kW, bombas de agua, transportadores, máquinas herramienta de precisión
3. Equipos monofásicos: Bombas de agua monofásicas, pequeños compresores de aire (cambiar al modo 1P a través del interruptor DIP)
4. Equipo impulsado por VFD (20~200Hz), rendimiento antiinterferencias superior vs.. modelo básico SS
5. Reemplazo directo de relés de sobrecarga térmica bimetálicos tradicionales y EOCR-SS heredados-05S (misma huella, no se necesita modificación del gabinete)

VII. Comparación de selección de modelos entre series

VIII. Procedimientos estándar de puesta en servicio

1. Pase los cables del circuito principal a través de los núcleos CT, aplicar energía a A1/A2; El tubo digital muestra la corriente de funcionamiento en tiempo real.
2. Ajuste la perilla de CARGA a 1,1～1,25× corriente nominal del motor
3. Configure el tiempo D para que coincida con la duración real del arranque del motor para evitar disparos falsos debido a una corriente de arranque alta
4. Configure O-Time según la capacidad de resistencia térmica de la carga
5. Mantenga presionado el botón TEST para realizar una autoprueba; Confirme el corte confiable del contactor y la visualización del código de falla OC en el panel.
6. Simular prueba de pérdida de fase; verificar el viaje dentro de 3 segundos con el código PL mostrado, registro de fallas retenido sin pérdida de datos después del ciclo de energía
7. Pautas clave para la solución de problemas
8. No hay pantalla después del encendido: Verifique el voltaje de suministro en A1/A2 y las conexiones de terminales sueltas.
9. Disparo instantáneo al arrancar el motor: D-Retraso de tiempo ajustado demasiado corto; atasco mecánico del rotor; falla de pérdida de fase
10. Tropiezo después de un funcionamiento prolongado: Valor de ajuste de CARGA demasiado bajo; sobrecarga del motor; mala disipación de calor
11. No se ha activado ninguna protección contra pérdida de fase: El interruptor DIP cambió accidentalmente al modo monofásico 1P; solo un cable pasa a través de núcleos CT

Schneider EOCRSSD-05S (0.5~Rango 6A) Escenarios de aplicaciones segmentadas

1. Rango de potencia del motor combinado

Corriente de detección nominal: 0.5~6A, correspondiente a motores trifásicos de 380V: 0.15kilovatios~3kW; 220V motores monofásicos ≤1,5kW. El CT de orificio pasante incorporado elimina los transformadores de corriente externos para una instalación compacta en gabinete.

1. Aplicaciones de estándares industriales generales
2. Transporte pequeño & Equipo de transmisión

Mini cintas transportadoras en líneas de montaje, transportadores de micro rodillos, pequeños comederos de distribución

Microcintas transportadoras para maquinaria de embalaje., motores de transporte de etiquetas, pequeños motores de clasificación de materiales

Requisitos de protección: Locked rotor protection for material jamming, phase loss burnout prevention, light-load overload protection

2. Admirador & Sistemas de ventilación

Cabinet cooling fans, small centrifugal fans, laboratory exhaust fans, air purification unit fans

Micro circulation fans for central air conditioning, auxiliary small cooling tower fans

Características: Smooth startup current; D-Time delay set to 5～10s suffices; windings highly vulnerable to burnout under phase loss conditions

3. Bombas de agua & Small Hydraulic Pump Stations

Small clean water pumps, metered chemical dosing pumps, machine tool cooling pumps, laboratory circulation pumps

Micro hydraulic station oil pumps, lubrication gear pumps

Suitable protection: Dry-run overload protection, impeller seizure locked rotor protection, three-phase phase loss fault protection

4. Auxiliary Equipment for Machine Tools

Machine tool cooling pumps, tool lubrication pumps, small chip conveyor motors, bench grinders, pulidores en miniatura

Motores de microaccionamiento incorporados para equipos CNC

Ventajas: Admite motores de frecuencia variable de 20 ~ 200 Hz; Se puede instalar directamente en terminales de salida VFD con una fuerte capacidad antiinterferencias.

III. climatización, Purificación de aire & Industria de tratamiento de agua

1. Bombas de refuerzo para equipos de purificación de agua., Pequeños motores mezcladores de dosificación de productos químicos.
2. Micromotores de suministro de aire para sistemas de aire fresco., ventiladores de circulación de unidades de purificación de aire
3. Bombas de circulación para piscinas pequeñas, bombas elevadoras de aguas residuales
4. Motores mezcladores para equipos de laboratorio de temperatura constante., pequeñas bombas de vacío
5. Envasado de alimentos & Equipos para la industria ligera
6. Pequeñas máquinas de sellado, Micromotores de mezcla para equipos de llenado., accionamientos para microtransportadores
7. Micromotores distribuidores para dulces. & líneas de producción de galletas
8. Pequeñas batidoras y homogeneizadores. (0.15~3kW)

Punto de dolor: El atasco de material provoca que el rotor se bloquee; La serie SSD detecta rápidamente 3 veces la corriente nominal del rotor bloqueado y activa el disparo

1. Cargas pequeñas dentro de gabinetes de control integrados de automatización
2. Ventiladores de refrigeración para gabinetes de PLC y gabinetes VFD
3. Motores de microactuadores combinados con islas de válvulas, motores de accionamiento para válvulas reguladoras eléctricas
4. Pequeños actuadores eléctricos, actuadores eléctricos de compuertas de aire
5. Cajas de control local para ventilación. & fontanería en edificios inteligentes

Ventajas: Montaje en carril DIN compacto; amplia fuente de alimentación de 24 ~ 240 V CA/CC, compatible con armarios de control de 24 VCC directamente

1. Plástico, Goma & Impresión de maquinaria pequeña
2. Pequeños motores de alimentación de papel., Micromotores tensores para imprentas.
3. Motores alimentadores para equipos auxiliares de extrusión., trituradoras de plástico de bajo consumo
4. Micromotores de tracción para máquinas cortadoras de film

VII. Laboratorio de soporte de motores & Equipo médico

1. Pequeños motores de accionamiento para mezclar. & centrifugación en instrumentos bioquímicos
2. Ventiladores de purificación médica., pequeños equipos de circulación de agua
3. Bombas de vacío de laboratorio, pequeños dispositivos de agitación

Características: Equipos delicados de alta precisión; Protección dual contra pérdida de fase y sobrecarga para evitar el desguace del equipo causado por la quema del motor.

VIII. Escenarios de aplicaciones monofásicas dedicadas (Cambie a 1P a través del interruptor DIP)

220V bombas de agua de refrigeración monofásicas, pequeños compresores de aire monofásicos

Doméstico / pequeños ventiladores de circulación monofásicos comerciales, motores mezcladores monofásicos

Actuadores de válvulas eléctricos monofásicos pequeños

1. Escenarios dedicados impulsados ​​por VFD

Para motores de 0,15～3kW accionados por terminales de salida VFD; admite detección de corriente de frecuencia variable a 20 ~ 200 Hz, inmune a la interferencia de la frecuencia portadora:

1. Pequeñas bombas de refrigeración de frecuencia variable, ventiladores de velocidad variable
2. Pequeño equipo transportador de velocidad variable.
3. Escenarios de aplicación inadecuados (Cómo evitar errores en la selección)
4. Corriente nominal del motor >6A (Se requiere EOCRSSD-30S/60S)
5. Compresores de aire de alta potencia, bombas de agua y ventiladores de más de 5kW
6. Equipos pesados ​​con cargas de choque frecuentes. (p.ej., trituradoras grandes)
7. Gabinetes sellados de alta temperatura sin disipación de calor (Temperatura ambiente superior a -20 ~ 60 ℃)
8. Zonas explosivas peligrosas: Sin certificación a prueba de explosiones; No se puede implementar directamente en ubicaciones explosivas peligrosas.

Resumen de selección & Ventajas de la aplicación

EOCRSSD-05S es un relé de protección universal para motores de baja potencia., Sirve como reemplazo directo de los relés de sobrecarga térmica heredados.. Integra visualización actual digital en tiempo real., pérdida de fase, rotor bloqueado y protección contra sobrecarga todo en uno. Su amplia entrada de alimentación CA/CC se adapta a gabinetes de control de 24 VCC, 220V cajas de control local y gabinetes de control principal de 380V. Con montaje en carril DIN estándar de 35 mm, es la opción preferida para proyectos de gabinetes integrados compactos.
