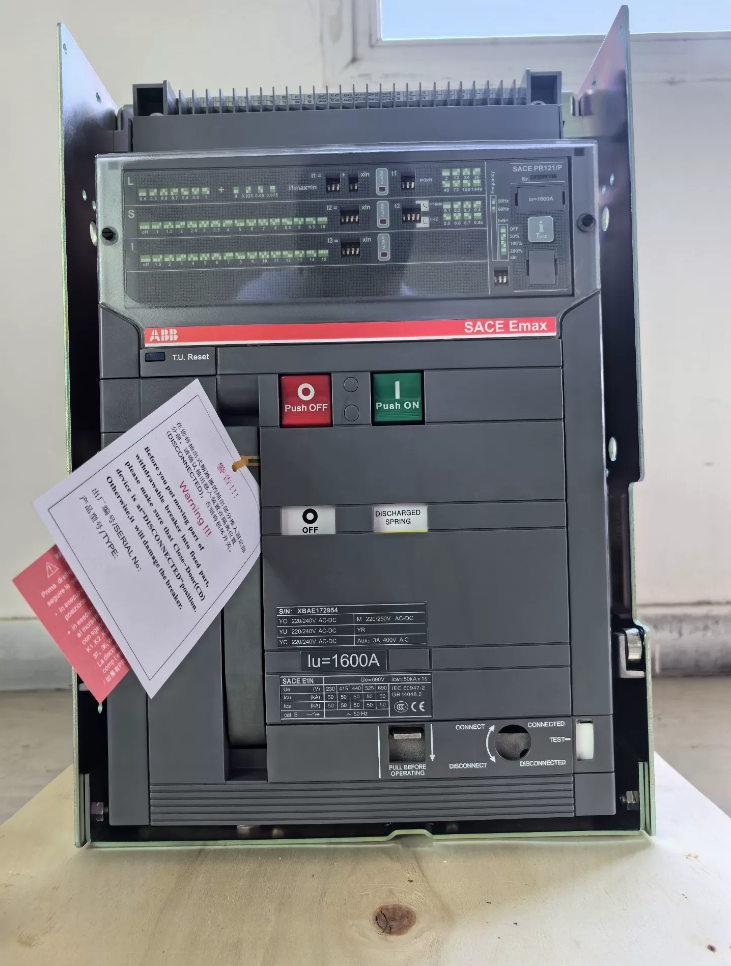

ABB SACE Serie Emax E1 Di tipo fisso Interruttore automatico dell'aria, corrente nominale 1600A, dotato di sganciatore elettronico a microprocessore PR121/P e funzione di protezione LSI a tre stadi.
- Definizione del codice modello
| Segmento | Codice | Descrizione |
| E1N | E1N | Identificativo della serie per ACB fisso ABB SACE Emax E1; E1=codice serie, N=montaggio fisso, B=montaggio estraibile |
| 16 | 16 | Corrente nominale del frame in entrata: 1600Una dimensione del telaio (8=800A, 10=1000A, 12=1250A, 16=1600A) |
| R1600 | R1600 | Codice corrente nominale: In=1600A (R800=800A, R1000=1000A, R1250=1250A, R1600=1600A) |
| PR121 | PR121 | Modello sganciatore: Sganciatore base a microprocessore ABB PR121/P che supporta la protezione LI/LSI |
| LSI | LSI | Tipo di protezione per protezione a tre stadi: L=Ritardo lungo (sovraccarico), S=Breve ritardo (cortocircuito), I=Istantaneo (cortocircuito) |
- Tabella delle specifiche tecniche principali
| Categoria | Parametri dettagliati | Standard & Certificazioni |
| Valutazioni di base | • Serie di prodotti: SACE Emax E1 | CEI 60947-2 |
| • Tipo di dispositivo: Interruttore automatico dell'aria (ACB) | GB 14048.2 | |
| • Montaggio: Tipo fisso | CCC, CE, UL, Approvato CSA | |
| • Poli: Opzionale 3P/4P | ||
| • Corrente del frame (Iu): 1600UN | ||
| • Corrente nominale (In): 1600UN | ||
| • Unità di sgancio: PR121/P-LSI (3-protezione scenica) | ||
| • Tensione operativa nominale (Ue): 690V e, 50/60Hz | ||
| • Tensione di isolamento nominale (Ui): 1000V e | ||
| • Tensione nominale di resistenza all'impulso (Ump): 12kV | ||
| • Capacità massima di interruzione in cortocircuito (terapia intensiva): 50kA@415 V CA, 42kA@690 V CA | ||
| • Capacità di interruzione nominale del servizio in cortocircuito (IC): 50kA@415 V CA (100% dell'Icu) | ||
| Meccanico & Prestazioni elettriche | • Resistenza meccanica: 10,000 operazioni | CEI 60947-1 |
| • Resistenza elettrica: 500 operazioni al potere di interruzione nominale di cortocircuito | ||
| • Controllare la tensione di alimentazione: 220V CA/CC (standard), opzionale 110 V/400 V | ||
| • Funzionamento: Carica molla motore + chiusura/intervento del motore, disponibile il funzionamento manuale di emergenza | ||
| • Contatti ausiliari: Standard 2NO+2NC, espandibile fino a 10NO+10NC | ||
| • Capacità di cablaggio: Sbarra in rame 10×100mm², cavo fino a 300 mm² | ||
| • Coppia di serraggio dei bulloni: 50N·m | ||
| Dimensione fisica | • Montaggio: Montaggio verticale (standard), montaggio orizzontale opzionale | CEI 60529 |
| • Dimensioni complessive(L×A×P): 296×302×418mm (3P versione fissa) | ||
| • Peso: Circa 45 kg (3P) | ||
| • Protezione dall'ingresso: IP30 per interruttore nudo, IP40 con custodia | ||
| Condizioni ambientali | • Temp. operativa: -5°C~+40°C (declassamento richiesto sopra i 40°C) | CEI 60068-1 |
| • Temp. di conservazione: -25°C~+70°C | ||
| • Umidità relativa: 95% @25°C, senza condensa | ||
| • Grado di inquinamento: Classe 3 | ||
| • Altitudine: ≤2000m (declassamento richiesto oltre i 2000 m di altitudine) | ||
| Eco & Sostenibilità | • Conforme alla direttiva RoHS dell'UE | Certificazione di prodotto ABB Green |
| • Costruzione priva di PFOS/PFOA | ||
| • Percentuale di materiale riciclabile ≥90% | ||
| • Basso consumo energetico: Circuito di controllo ≤15W |
- Elenco completo dei codici prodotto (Serie E1N, 1600Una dimensione del telaio)
| Parte n. | Descrizione | Corrente nominale | Tipo di protezione |
| 1SDA055782R1 | E1N1600 R800 PR121/P-LI | 800UN | LI (2-palcoscenico: Lungo ritardo + Istantaneo) |
| 1SDA055783R1 | E1N1600 R1000 PR121/P-LI | 1000UN | LI |
| 1SDA055784R1 | E1N1600 R1600 PR121/P-LI | 1600UN | LI |
| 1SDA055785R1 | E1N1600 R800 PR121/P-LSI | 800UN | LSI (3-palcoscenico: Lungo+Breve+Istantaneo) |
| 1SDA055786R1 | E1N1600 R1600 PR121/P-LSI | 1600UN | LSI |
| 1SDA055787R1 | E1N1600 R800 PR123/P-LSIG | 800UN | LSIG (4-palcoscenico + Protezione dai guasti a terra) |
| 1SDA055788R1 | E1N1600 R1600 PR123/P-LSIG | 1600UN | LSIG |
Copertura della serie completa: Valori nominali del telaio 800 A/1000 A/1250 A/1600 A; Fisso(N)/Estrazione(B) montaggio; Protezione LI/LSI/LSIG; 3P & 4Configurazioni P disponibili.
- Equivalente multimarca & Opzioni di sostituzione
4.1 Sostituzione ABB interna al marchio
| Modello originale | Modello alternativo | Differenza di specifiche |
| E1N16-R1600-PR121-LSI | E1B16-R1600-PR121-LSI | Tipo estraibile per una comoda manutenzione, sostituibile senza interruzione dell'alimentazione |
| E1N16-R1600-PR121-LSI | E1N16-R1600-PR123-LSIG | Aggiornato a LSIG a 4 stadi con guasto a terra aggiuntivo(G) protezione |
| E1N16-R1600-PR121-LSI | E2N16-R1600-PR121-LSI | Serie E2 di qualità superiore, potere di interruzione elevato a 65kA@415V AC |
4.2 Grafico di confronto tra marchi
| ABB | Schneider Electric | Siemens | CINT |
| E1N16-R1600-PR121-LSI | MT16H1600 3P 5.0 | 3WL1116-3BB36-4AA0 | NA1-1600-1600M/3P |
| Capacità di interruzione:50kA@415V | Capacità di interruzione:50kA@415V | Capacità di interruzione:50kA@415V | Capacità di interruzione:50kA@415V |
| Protezione LSI a tre stadi | Protezione LSI a tre stadi | Protezione LSI a tre stadi | Protezione LSI a tre stadi |
| Sganciatore PR121/P | Micrologica 5.0 unità di sgancio | 3Sganciatore elettronico WL | Sganciatore elettronico NA1 |
- Ambito di applicazione & Casi pratici
5.1 Campi di applicazione consigliati
| Settore industriale | Utilizzo tipico | Vantaggi della selezione |
| Distribuzione dell'energia industriale | Alimentatore principale in entrata della fabbrica, protezione secondaria del trasformatore, Centro clienti di grandi dimensioni | 50kA elevato potere di interruzione, preciso coordinamento selettivo LSI per ambienti industriali complicati |
| Edifici commerciali | Quadro di distribuzione principale per centro commerciale, albergo & torre per uffici | Montaggio fisso salvaspazio, funzionamento motorizzato per controllo remoto & facile manutenzione |
| Centro dati | Uscita dell'UPS & distribuzione dell'alimentazione principale per la sala server | Design a bassa perdita di potenza, alta affidabilità, dotato di interblocco ATS per alimentazione ridondante |
| Infrastrutture critiche | Protezione principale per l'aeroporto, metropolitana, carichi vitali ospedalieri | Ampia tensione di lavoro per resistere alle fluttuazioni della rete, isolamento rapido dei guasti per ridurre al minimo la portata del blackout |
| Nuova industria energetica | Lato BT del trasformatore elevatore in un impianto fotovoltaico, armadio combinatore per l'accumulo di energia | Eccellente tenuta armonica, curva di protezione in tempo inverso personalizzabile che corrisponde alle caratteristiche della nuova energia |
5.2 Applicazioni non consigliate
Circuiti CC: Seleziona la serie Emax DC dedicata (ad esempio E1N-DC)
Installazione sopra i 2000 m di altitudine senza declassamento di corrente
Commutazione frequente dei carichi: Adottare il contattore + invece una combinazione di relè di sovraccarico termico
Ambiente severo con grado di inquinamento 4: È necessaria una protezione aggiuntiva della custodia
5.3 Casi applicativi tipici
Caso1: Distribuzione principale per impianti di produzione automobilistica
Applicazione: Protezione principale lato secondario per trasformatore di fabbrica da 10kV/0,4kV (1600UN)
Configurazione: E1N16-R1600-PR121-LSI 3P fisso con sganciatore PR121/P-LSI
Prestazione: Realizza un sovraccarico a lungo ritardo, breve ritardo & protezione istantanea da cortocircuito; forma un coordinamento selettivo con l'MCCB a valle per limitare l'area di interruzione del guasto e migliorare l'affidabilità dell'alimentazione.
Caso2: Distribuzione dell'output UPS in data center su larga scala
Applicazione: Protezione principale per terminale di uscita UPS da 2000kVA
Configurazione: E1N16-R1600-PR121-LSI 4P tipo fisso più modulo di comunicazione per monitoraggio remoto
Vantaggio: Il basso consumo energetico riduce il carico dell'UPS; la curva di protezione ottimizzata evita l'intervento involontario dell'UPS in caso di cortocircuito; la funzione di comunicazione consente l'avviso tempestivo di guasto & diagnosi remota.
- Guida comune alla risoluzione dei problemi
| Fenomeno di guasto | Cause profonde | Azioni correttive |
| Chiusura motore fallita | 1.Alimentazione di controllo anomala | 1.Misurare la tensione di controllo in ingresso |
| 2.Carica della molla incompleta | 2.Attendere la ricarica automatica o la ricarica manuale | |
| 3.Interblocco non rilasciato | 3.Controllare la posizione del rack & interblocco della porta dell'armadio | |
| 4.Bobina di chiusura difettosa | 4.Testare la resistenza della bobina e sostituire il componente difettoso | |
| Visualizzazione anomala dello sganciatore | 1.Modulo di alimentazione interno guasto | 1.Controllare l'alimentazione ausiliaria per lo sganciatore |
| 2.Cablaggio CT rotto | 2.Stringere o riparare le connessioni del TA a circuito aperto | |
| 3.Errore di programma della trip unit | 3.Sganciatore del ciclo di alimentazione; contattare l'assistenza ABB se il guasto persiste | |
| Scatti frequenti e involontari | 1.Sovraccarico o cortocircuito a valle | 1.Misurare la corrente di carico ed eliminare il guasto breve |
| 2.Parametri di impostazione della protezione errati | 2.Ricalibrare l'impostazione della protezione per il coordinamento selettivo | |
| 3.Temperatura ambiente eccessivamente elevata | 3.Migliorare la ventilazione dell'armadio & raffreddamento ambientale | |
| 4.Malfunzionamento dello sganciatore | 4.Verificare le prestazioni dello sganciatore o sostituire lo sganciatore | |
| Funzionamento manuale rigido | 1.Meccanismo bloccato da corpi estranei | 1.Pulire il meccanismo interno e rimontare |
| 2.Molle di funzionamento affaticate | 2.Ispezionare le condizioni della molla di carica/chiusura | |
| 3.Lubrificazione insufficiente | 3.Applicare il lubrificante specificato secondo il manuale di servizio |
- Conformità delle spedizioni aeree & Certificazioni
7.1 Conformità alle normative sul trasporto aereo
Proprietà del prodotto: Nessuna batteria/supercondensatore al litio integrato, classificate come apparecchiature elettriche generali
Classificazione della spedizione: Merci non pericolose conformi alla normativa IATA DGR
Confezione: Custodia standard in legno con imbottitura interna del cuscino contro danni meccanici
Nota sul trasporto: Dispositivo di precisione; evitare forti shock & vibrazioni durante il trasporto
7.2 Elenco Principali Certificazioni
| Certificazione | Certificato n. | Mercato valido |
| CCC | 2.02101E+15 | Cina continentale |
| CE | 0123/CE | Unione Europea & SEE |
| UL | E250000 | America del Nord |
| CSA | 250000 | Canada |
| RoHS | Rispettare la Direttiva 2011/65/UE | Restrizione ambientale globale delle sostanze pericolose |
- Regole di selezione rapida & Suggerimenti riassuntivi
Regole di selezione rapida
- Identificazione corrente del frame: Cifra “16” =telaio 1600A; 8=800A,10=1000A,12=1250A
- Ricerca corrente nominale: Rxxx = In nominale; R800=800A, R1000=1000A, R1250=1250A, R1600=1600A
- Definizione del codice di protezione: LI=2 stadi, LSI=3 stadi, LSIG=4 stadi con guasto a terra
- Codice di montaggio: N=Tipo fisso, B=Tipo estraibile
- Grado di capacità di interruzione: E1=50kA@415V; E2=65kA@415V
