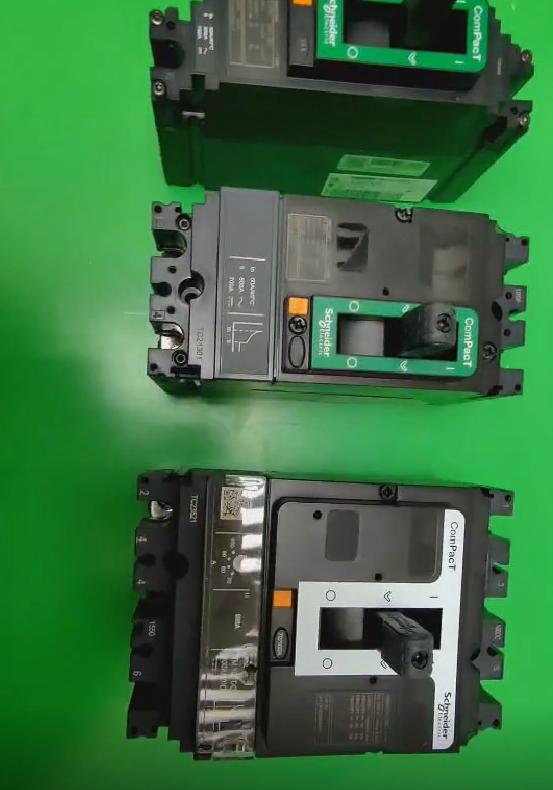

Interruttori automatici scatolati CC Schneider Electric

Un'analisi completa di Schneider Electric Interruttori automatici scatolati CC (MCCB CC)

Gli interruttori automatici scatolati DC di Schneider Electric sono appositamente progettati per i sistemi DC, fornisce protezione di corrente da 16 A a 4000 A e copre classi di tensione da 500 V CC a 1500 V CC. Sono adatti a vari scenari di applicazione DC come i sistemi fotovoltaici, centri dati, transito ferroviario, e sistemi di accumulo dell'energia. La serie di prodotti principali comprende tre linee principali: ComPacT NSX DC (comprese le varianti DC PV/EP specifiche per il fotovoltaico), EasyPact CVS DC e MasterPacT NW DC, che integrano potere di interruzione ad alta affidabilità, opzioni di cablaggio flessibili e funzionalità di protezione intelligente.

1. Panoramica delle serie di prodotti principali

1. Spiegazione della convenzione di denominazione dei modelli (Prendendo NSX DC come esempio)

Prendendo come esempio il modello C63S4TM500D, il significato di ciascun segmento è il seguente:

Altri codici comuni:

F/H: Classi del potere di interruzione (F: 36IL, H: 70IL)

PV: Specifico per il fotovoltaico

EP: 1500Versione ad alta tensione Vcc

QUELLO: Tipo di interruttore di isolamento

III. Principali parametri tecnici e prestazioni

1. Tensione nominale e potere di interruzione

Tipo standard: 750Vcc, Corrente = 36–100 kA (a seconda della classe del potere di interruzione)

Tipo FV: 1000Vcc, Corrente = 50–100 kA

Tipo ad alta tensione: 1500Vcc, Icu = 50kA

Tipo ad alta corrente: 900Vcc, Icu = 85 kA (Serie DC NW)

2. Tipi di unità di sgancio

Viaggio Termico-Magnetico (TM-DC): Ritardo prolungato per sovraccarico (regolabile da 0,7-1 pollici) + protezione istantanea da cortocircuito, adatto per la distribuzione di energia per scopi generali.

Viaggio elettronico (Micrologica DC): Protezione a quattro stadi incluso ritardo a lungo termine, ritardo di breve durata, protezione istantanea e protezione dai guasti a terra, con regolazione precisa, adatto per carichi critici.

3. Metodi di montaggio e cablaggio

Montaggio: Tipologia fissa/estraibile, installato su guida DIN da 35 mm o montaggio a pannello frontale.

Cablaggio: Supporta tre metodi specifici di DC

Cablaggio standard: Collegamento unipolare indipendente, adatto per ≤750Vcc.

Collegamento in serie di poli: Migliora il potere di interruzione, adatto per scenari ad alta tensione.

Connessione parallela ai poli: Aumenta la corrente nominale, adatto per scenari ad alta corrente.

Terminali: Compatibile con cavi in ​​rame/rame stagnato di diverso diametro, con valori di coppia che variano a seconda delle specifiche.

1. Funzioni principali e vantaggi
2. Tecnologia di estinzione dell'arco CC

Contatti rotanti doppi (Serie NSX): Estinzione rapida dell'arco, riduce l'energia dell'arco, e migliora l'affidabilità alla rottura.

Estinzione dell'arco a doppia interruzione (Serie CVS): Migliora la capacità di limitazione della corrente e riduce lo shock termico.

Scivolo ad arco dedicato: Adattato alla caratteristica senza passaggio per lo zero della corrente continua, migliorare l’efficienza di estinzione dell’arco.

2. Funzionalità di protezione

Protezione da sovraccarico: Caratteristica del tempo inverso, abbinato alle curve termiche di cavi/apparecchiature.

Protezione da cortocircuito: Funzionamento istantaneo, con forte capacità di resistenza Icw a breve termine.

Funzione di isolamento: Conforme a EN/IEC 60947-2, garantire la sicurezza della manutenzione.

Protezione specifica per il fotovoltaico: Protezione da inversione di polarità, adattato alle caratteristiche dei campi fotovoltaici.

3. Funzionalità intelligenti

Unità di controllo Micrologic: Parametri di protezione precisi, registrazione degli eventi, e funzioni di comunicazione (Modelli NW DC/NSX di fascia alta).

Commissione per l'energia EcoStruxure: Configurazione remota, collaudo e manutenzione.

Monitoraggio della potenza: Misura integrata di parametri quali I/U/P/E/THD (modelli di fascia alta).

1. Scenari applicativi e punti chiave della selezione
2. Scenari applicativi tipici

2. Passaggi di selezione principale
3. Determinare i parametri di sistema: Tensione nominale (Ue), corrente nominale (In), corrente di cortocircuito presunta (Isc).
4. Seleziona la serie di prodotti: Scegli le serie NSX/CVS/NW in base alla classe di tensione e al budget.
5. Determinare il potere di interruzione: Assicurarsi che Icu ≥ Isc, calcolato in base alla corrente di cortocircuito nel punto di installazione.
6. Seleziona il tipo di unità di viaggio: Sganciatore magnetotermico per carichi generali, sganciatore elettronico per carichi critici.
7. Numero di poli e cablaggio: 3P3D (CC trifase) o 4P4D (compreso il filo neutro), considerare il collegamento in serie di poli per scenari ad alta tensione.
8. Configurazione degli accessori: Contatti ausiliari, sganciatore di minima tensione, moduli di comunicazione, ecc.
9. Precauzioni per l'installazione e il funzionamento
10. Specifiche di cablaggio

I sistemi DC devono distinguere tra poli positivi e negativi, il collegamento inverso è severamente vietato (ad eccezione dei modelli specifici per il fotovoltaico).

Per il collegamento in serie dei poli è necessario utilizzare accessori isolanti speciali per garantire la distanza superficiale.

La sezione del cavo deve essere scelta in base alla corrente nominale e ai requisiti di aumento della temperatura, con coppia applicata in conformità alle specifiche del manuale.

2. Funzionamento e manutenzione

Prima dell'uso iniziale devono essere eseguiti test meccanici ed elettrici.

Ispezionare regolarmente lo scivolo dell'arco, usura dei contatti e tenuta dei cavi.

Attendere lo scarico dei condensatori dopo lo spegnimento dei sistemi CC prima di eseguire la manutenzione.

3. Avvertenze di sicurezza

Gli archi CC non sono facili da estinguere, è severamente vietato commutare i sezionatori sotto carico.

Insulated tools and protective equipment must be equipped for high-voltage DC systems.

Interchangeable use with AC circuit breakers is not allowed, even if parameters are similar.

VII. Series Comparison Overview

With four core advantages including full-series coverage, high-reliability arc extinguishing, flexible wiring and intelligent protection, Schneider Electric DC molded case circuit breakers have become the preferred solution for DC system protection. Durante la selezione, three key factors including voltage class, breaking capacity and trip unit type should be focused on, e la serie appropriata dovrebbe essere selezionata in base agli scenari applicativi. Si consiglia di fare riferimento al manuale di selezione ufficiale di Schneider Electric o consultare il supporto tecnico per garantire un effetto di protezione e una compatibilità del sistema ottimali.
