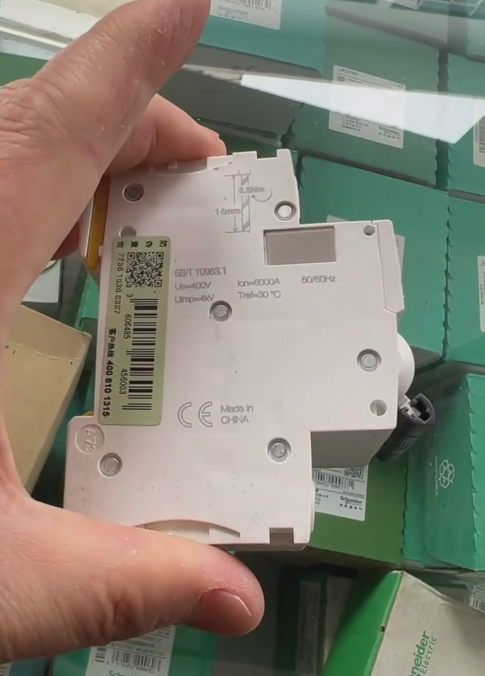

Interruttori automatici differenziali miniaturizzati serie Schneider IC65N C20A

Miniatura serie Schneider IC65N C20A interruttori differenziali (Interruttori differenziali) sono dispositivi elettrici che integrano il sovraccarico, protezione da cortocircuito, e funzioni di protezione della corrente residua, adatto per residenziale, commerciale, e scenari industriali. Le informazioni principali sono organizzate come segue:

Relè termico Schneider LRD08C

1. Composizione del prodotto e descrizione del modello
2. Modello base IC65N C20AInterruttore automatico scatolato a bassa tensione Schneider EZD100B3015MAN

– Appartiene alla serie di interruttori automatici miniaturizzati IC65N di Schneider (MCB). C20A indica una corrente nominale di 20A, con curva di intervento di tipo C (adatto per carichi di illuminazione e di distribuzione elettrica generale, con sensibilità di protezione da sovraccarico di 5-10 volte la corrente nominale).

– Opzioni del palo: 1P, 2P, 3P, 4P. Il potere di interruzione predefinito è 6kA (Tipo N), mentre alcuni modelli possono raggiungere i 10kA (Tipo H) o 15 kA (Tipo L).

Interruttore automatico scatolato a bassa tensione Schneider

2. Implementazione della funzione di protezione della corrente residua

Modello integrato: Ottenuto tramite gli accessori differenziali serie Vigi iC65, come Vigi iC65 2P C20A, che fornisce direttamente protezione dalla corrente differenziale con una corrente operativa di corrente differenziale nominale di 30 mA (Tipo CA), adatto per circuiti AC.

Combinazione di accessori: L'interruttore IC65N può essere abbinato a Vigi VE (elettronico) o V.M (elettromagnetico) accessori, che richiedono l'assemblaggio in loco. Il primo smontaggio lascia danni visibili per garantire la sicurezza.

Schneider-MCCB-NSX250F-4P-250A

1. Parametri fondamentali e prestazioni
2. Parametri Elettrici

Tensione nominale: 230V/400 V (monofase/trifase).

Caratteristiche di funzionamento della corrente differenziale: Tipo CA, in grado di rilevare la corrente differenziale sinusoidale a frequenza industriale, con un tempo di funzionamento ≤ 0.1 secondi.

Selezione del paloPrezzo degli interruttori automatici Schneider:

2P: Protegge sia i cavi sotto tensione che quelli neutri, adatto per circuiti monofase che richiedono una protezione completa dalla corrente differenziale (per esempio., scatole di distribuzione domestica).

1P+N: Protegge solo il filo sotto tensione, ma il filo neutro può essere protetto indirettamente tramite accessori, offrendo un design più compatto.

2. Sicurezza e CertificazioniInterruttori automatici CC serie NB1-63DC di Chint Prezzo

– È conforme allo standard cinese GB16917 e possiede la certificazione CCC, fornendo tripla protezione contro il sovraccarico, cortocircuito, e corrente residua.

– Il potere di interruzione soddisfa le esigenze delle applicazioni residenziali e dell'industria leggera, con 6kA (Tipo N) affrontare la maggior parte degli scenari di cortocircuito.

III. Scenari applicativi e consigli di installazione

1. Applicazioni tipiche

Distribuzione dell'energia domestica: Il modello 2P C20A è adatto per circuiti con carico da 20A come condizionatori e scaldabagni elettrici, proteggendo al tempo stesso la sicurezza personale.

Uso commerciale e industriale: 3I modelli P/4P possono essere utilizzati per apparecchiature trifase, come piccoli motori o circuiti derivati ​​di scatole di distribuzione.

2. Note di installazione

Installazione accessori: Gli accessori Vigi devono allinearsi ai terminali inferiori dell'interruttore, fissato con un cartellino giallo dopo il fissaggio per garantire collegamenti elettrici affidabili.

Specifiche di cablaggio: Collegare l'alimentazione al terminale di ingresso e il carico al terminale di uscita. Il filo neutro deve essere collegato ad un terminale dedicato per evitare il collegamento inverso.

Requisiti ambientali: Intervallo di temperatura di installazione: -5°C fino a +40°C, altitudine ≤ 2000 metri. Evitare ambienti umidi o corrosivi.

1. Acquisto e verifica dell'autenticità
2. Consigli sui canali

– Contatta i rivenditori autorizzati ufficiali di Schneider tramite WhatsApp: 0086-13811255435.

2. Prezzo di riferimento

Modello integrato: Il prezzo del Vigi iC65 2P C20A è di circa 135-411 RMB, soggetto al numero di poli e configurazioni accessorie.

Combinazione di accessori: Interruttore automatico IC65N (ca. 30-80 RMB) + Accessori della veglia (ca. 100-200 RMB), con un costo complessivo leggermente inferiore rispetto al modello integrato.

1. Domande frequenti
2. Q: L'IC65N C20A può essere utilizzato solo come interruttore differenziale?

UN: NO. Deve essere abbinato agli accessori Vigi oppure scegliere il modello Vigi iC65 con protezione differenziale integrata.

2. Q: Come distinguere tra interruttori differenziali di tipo AC e di tipo A?

UN: Il tipo AC rileva solo la corrente residua AC, adatto per carichi puramente resistivi; Il tipo A può rilevare la corrente residua con CC pulsante (per esempio., apparecchiature per convertitori di frequenza). Scegli in base al tipo di carico.

3. Q: Come testare la funzione di corrente residua dopo l'installazione?

UN: Premere il “TEST” pulsante sull'accessorio. L'interruttore dovrebbe scattare immediatamente; Altrimenti, controllare il cablaggio o sostituire il dispositivo.

1. Riepilogo

La serie IC65N C20A di Schneider realizza la protezione della corrente differenziale tramite accessori Vigi o modelli integrati, caratterizzato da elevata affidabilità e flessibilità per vari scenari. Durante la selezione, considerare in modo completo il tipo di carico, requisiti del polo, e ambiente di installazione. Dare priorità all'acquisto di prodotti genuini attraverso canali ufficiali per garantire standard di sicurezza e prestazioni.
