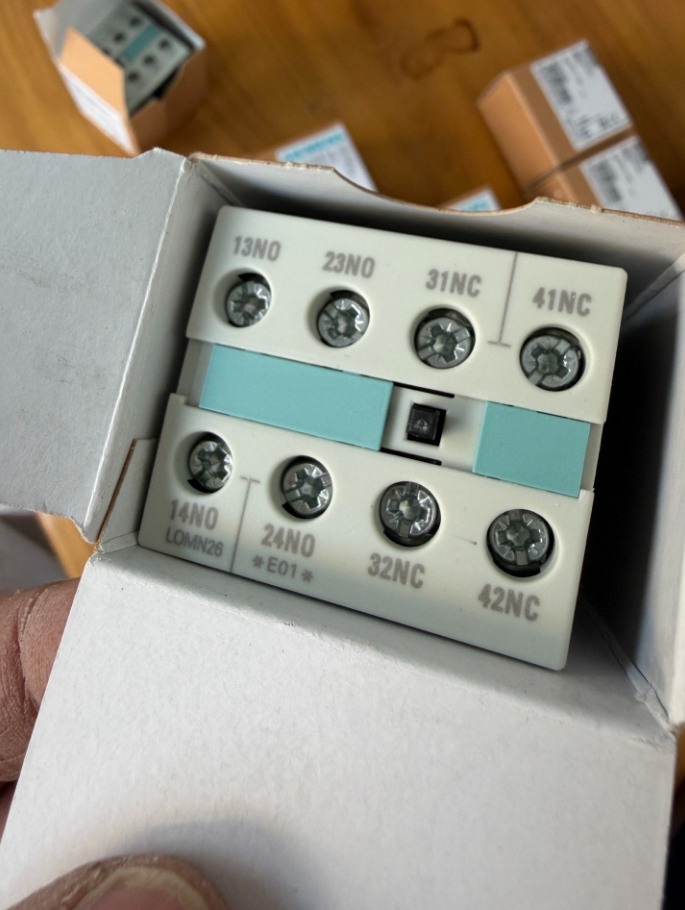

3RH5921-1FA22 è un modulo di contatti ausiliari a montaggio frontale della serie Siemens SIRIUS, con una configurazione standard di 2NO+2NC (2 Normalmente aperto + 2 Normalmente chiuso). Adotta il collegamento con terminale a vite ed è compatibile con le serie 3RT5/3RT6 contattori e contattori ausiliari della serie 3RH. È un componente chiave per l'espansione del segnale e l'interblocco logico nei circuiti di controllo industriale.
- Parametri tecnici fondamentali
| Elemento parametro | Valore specifico | Osservazioni |
| Configurazione dei contatti | 2NO+2NC | 4-progettazione del palo, circuito di controllo indipendente |
| Tensione nominale | 690V CA/CC | Compatibile con i livelli di tensione standard industriali |
| Corrente nominale | 10UN (AC-15/DC-13) | Soddisfa i requisiti dei circuiti di controllo convenzionali |
| Classe di protezione | IP20 | Protezione frontale per evitare il contatto delle dita con parti sotto tensione |
| Metodo di montaggio | Attacco rapido frontale | Compatibile con contattori taglia S00-S3, facile da installare |
| Metodo di cablaggio | Terminale a vite | Connessione affidabile, adatto per cablaggi frequenti e debug |
| Vita meccanica | 10 milioni di operazioni | Elevata durabilità, adatto per operazioni industriali ad alta frequenza |
| Vita elettrica | 1 milioni di operazioni | Resistenza all'arco e all'ossidazione dei contatti, prolungare la vita utile |
| Temperatura operativa | -25℃~+60℃ | Adattabile all'intervallo di temperature di ambienti industriali difficili |
- Principio di funzionamento
Questo modulo di contatti ausiliari agisce in modo sincrono con i contatti principali del contattore/relè attraverso un meccanismo di collegamento meccanico:
- Stato iniziale (Diseccitato): I contatti normalmente chiusi (21-22, 41-42) rimanere chiuso, e i contatti normalmente aperti (13-14, 33-34) rimanere aperto.
- Stato operativo (Chiusura del contatto principale): Dopo che la bobina del contattore è eccitata, il meccanismo di trasmissione meccanica comanda la commutazione sincrona dei contatti ausiliari: i contatti normalmente chiusi si aprono e i contatti normalmente aperti si chiudono, realizzando la commutazione logica del circuito di controllo.
- Ripristina stato (Rilascio di spegnimento): Quando la bobina è diseccitata, la molla di ripristino riporta i contatti nella posizione iniziale, garantendo il ripristino sincrono dello stato del circuito.
- Caratteristiche strutturali e vantaggi
- Progettazione di installazione rapida: Adotta il montaggio frontale a scatto, che può essere assemblato senza strumenti aggiuntivi, migliorare l'efficienza del cablaggio dell'armadio.
- Espansione modulare: Un singolo modulo fornisce 4 canali di contatti, che può essere combinato con altri moduli ausiliari per soddisfare complesse esigenze di controllo.
- Chiara identificazione: I numeri dei terminali seguono gli standard Siemens (1-2 per normalmente chiuso, 3-4 per normalmente aperto), facilitando la progettazione del circuito e la risoluzione dei problemi.
- Alta affidabilità: Materiale di contatto in lega di rame con eccellente conduttività elettrica e resistenza all'usura. Il breve tempo di rimbalzo della commutazione dei contatti riduce i danni da arco elettrico ai contatti.
- Forte compatibilità: Compatibile con tutti i contattori Siemens della serie 3RT5/3RT6 e i contattori ausiliari della serie 3RH, con elevata versatilità.
- Scenari applicativi tipici
- Espansione del circuito di controllo del motore
Scenari: Controllo avanti e indietro dei motori della linea di produzione, conversione iniziale stella-triangolo, regolazione della velocità di motori a più velocità.
Logica: I contatti normalmente aperti vengono utilizzati per controllare la bobina del contattore, e contatti normalmente chiusi vengono utilizzati per la protezione di interblocco per evitare cortocircuiti dell'alimentazione.
- Indicazione di stato e allarme
Scenari: Spia di funzionamento dell'attrezzatura, spia di allarme guasto, visualizzazione dello stato dell'alimentatore.
Logica: I contatti normalmente aperti sono collegati in serie con il circuito della spia. La luce si accende quando si inserisce il contattore, riflettendo in modo intuitivo lo stato di funzionamento dell'apparecchiatura.
- Acquisizione del segnale PLC
Scenari: Monitoraggio dello stato delle apparecchiature e feedback delle azioni dei sistemi di automazione.
Logica: I contatti ausiliari sono collegati al modulo di ingresso digitale PLC per convertire lo stato di azione del contattore in segnali elettrici, realizzare il controllo del sistema a circuito chiuso.
- Interblocco del circuito di sicurezza
Scenari: Circuito di arresto di emergenza, interblocco porta di sicurezza, interblocco di protezione da sovraccarico.
Logica: I contatti normalmente chiusi sono collegati in serie al circuito di sicurezza. Il circuito viene automaticamente interrotto quando il contattore si guasta, garantire la sicurezza del personale e delle attrezzature.
- Suggerimenti per la selezione e la sostituzione
- Specifiche del contattore compatibile: S00-S3 (corrispondente alla serie 3RT50/51/52), non applicabile ai contattori di grandi dimensioni di S4 e superiori.
- Selezione del tipo di terminale: Se è richiesto il collegamento con terminale a molla, 3In alternativa è possibile utilizzare RH5921-2FA22.
- Espansione della quantità di contatti: Un singolo contattore può essere equipaggiato fino a 2 moduli ausiliari frontali, fornendo un massimo di 8 canali di contatti (4NO+4NC).
- Modello alternativo: Se sono necessari contatti ausiliari montati lateralmente, la serie 3RH69 (per esempio., 3RH6911-1HA22) può essere selezionato.
