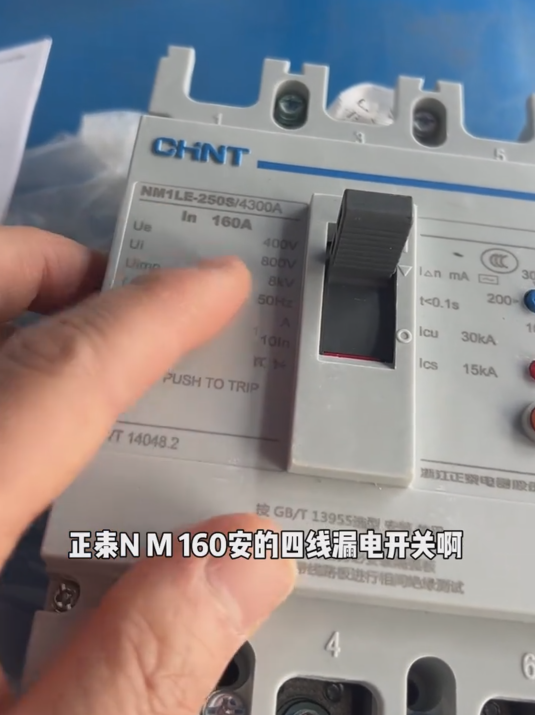

Chint NM1LE-250S/4300S-160A は 4 極モールドケースです 残留電流遮断器 (RCB). AC 50Hz、定格電圧最大400Vの配電システムに適しています。, 主に過負荷に使用されます, 短絡および残留電流保護. 以下は、その主要なパラメータと機能の詳細な分析です。:
- コアパラメータとモデルの意味
- モデル構造
NM1LE: シリーズコード, どこ “ニューメキシコ州” モールドケースサーキットブレーカーの略です, そして “ザ” 残留電流保護機能を示します.
250S: フレーム電流は250Aです; “S” 遮断容量が30kAであることを意味します (GB/Tに準拠 14048.2 標準).
4300S:
4: 4-ポールデザイン, 三相活線と中性線を同時に切断できる.
300: リリースタイプは熱磁気式です (デュアルリリース), 過負荷長時間遅延機能と短絡瞬時保護機能を備えています。.
S: 遮断容量レベルを示す場合があります (と一致する “S” フレーム電流の後).
160あ: 定格電流は160Aです, 負荷電流がこの値を超えない回路に適用可能.
- 残留電流保護特性
定格残留動作電流 (IΔn): 100-200-3003 つの調整可能なギアを備えた mA. 実際のニーズに応じて感度を選択できます (例えば, 300mAは防火に適しています, 100mAは個人の安全保護に適しています).
残りの休憩時間: ≤0.1秒 (遅延なしタイプ), 残留電流回路を素早く遮断し、安全性を確保します。.
残留不動作電流 (いΔの): 50% IΔnの (つまり, 50-100-150ミリアンペア), 誤トリップを避けるため.
- 遮断容量と短絡保護
定格極限短絡遮断容量 (ICU): 30の, 短絡電流が30kAに達すると確実に破壊します。, ラインや設備を保護するために.
アークフラッシュ距離: ≤50mm, 短絡時の電気アークの危険を軽減します。.
- 機能と応用シナリオ
- 複数の保護機能
過負荷保護: 熱放出は電流を監視するために使用されます。. 負荷電流が定格値を超えた場合, 回路は逆時間特性に従って遅延して切断されます。.
短絡保護: 短絡電流が発生すると磁気リリースが瞬時に作動します。, 回路を素早く遮断して機器の損傷を防ぎます。.
残留電流保護: 残留電流をリアルタイムで監視します. 残留電流が設定値に達したとき, 感電や電気火災を防ぐために即座にトリップします。.
- 適用範囲
産業用配電: 配電盤の主スイッチまたは分岐スイッチとして使用されます。, モーター制御や機器の電源供給などのシナリオに適しています.
商用および民生用: オフィスビルや住宅の配電ボックスで使用して、末端回路の安全を保護できます。, 湿気の多い環境に特に適しています (キッチンやバスルームなど).
特殊な環境: -5℃～+40℃の広い温度範囲での動作をサポート, 以下の高度の環境にも耐えることができます。 2000 メートルと汚染度 3.
Ⅲ. 設置と動作の特徴
- 設置方法
固定設置: フロントパネル配線を通じて配電盤に固定, 垂直または水平設置をサポート.
アクセサリの拡張: 警報接点などの付属品, シャントリリース, 不足電圧リリースを追加して、リモート制御や障害の早期警告を実現できます。 (例えば, シャントリリースは外部信号を通じて回路を開くことができます).
- 運用・保守
手動操作: ハンドルによる直接オン/オフ切り替え, 直感的かつ安全な操作で.
工具不要のメンテナンス: モジュール設計によりメンテナンスが容易になります, 標準の相分離プレートが相間の短絡を防止します。.
寿命パラメータ: 機械的寿命は、 20,000 回, そして電気的寿命は 8,000 回, 交換頻度が減ります.
- 認証とコンプライアンス
規格認証: CCCなどの認証に合格しています, 船, とCE, GB/Tなどの国際規格に準拠 14048.2 およびIEC 60947-2, 信頼の品質が特徴です.
環境適応性: IP20保護等級, 防塵性と耐感電性を備えています, ほこりや湿気の多い環境にも適応可能.
- 機種選定上の注意点
- ロードマッチング: 過負荷または過小負荷の動作を避けるために、160Aの定格電流が実際の負荷電流と一致していることを確認してください。.
- 残留電流感度: シナリオに応じて残留動作電流を選択 (例えば, 30mA（直接接触保護用）, 300防火用mA).
- 付属品の要件: リモコンや故障警報が必要な場合, 対応するアクセサリを事前に設定する (例えば, シャントリリースには追加のモデル選択が必要です).
- 価格参考: 市場価格はおよそ 242-468 単位あたり人民元, 具体的な価格は販売代理店の見積もりによって決まります。.
- 代表的な応用例
三相 4 線式産業用配電システム内, NM1LE-250S/4300S-160Aは定格電力約75kWのモーターを保護する分岐スイッチとして使用可能. 残留動作電流を300mAに設定することで, モーターの絶縁劣化による残留電流火災を効果的に防止できます。; 同時に, 熱磁気リリースにより、モーター始動時の瞬間的な突入電流に対応できます。, 機器の安全な動作を保証する.
