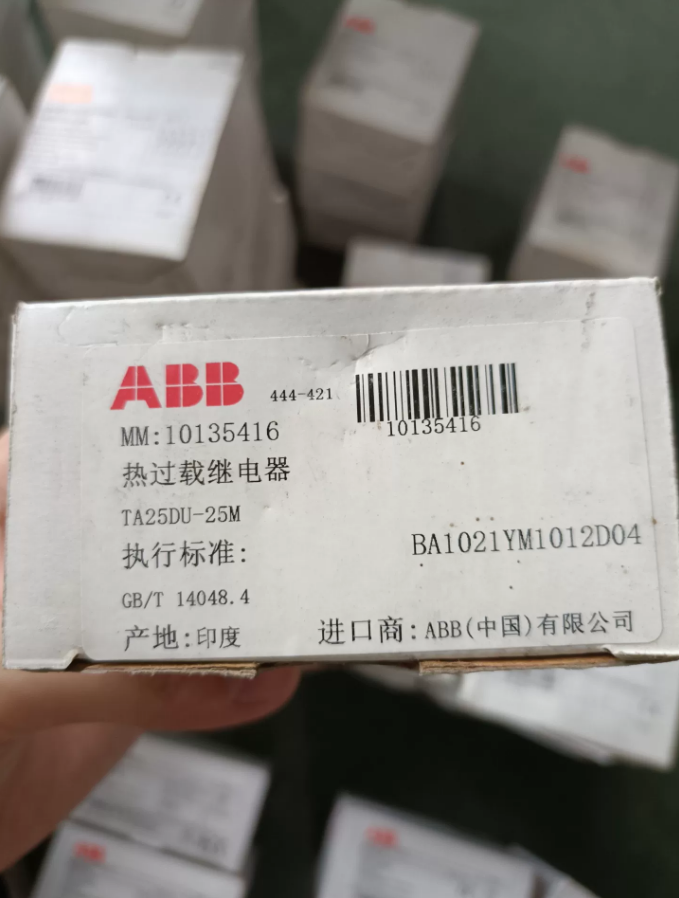

Releu termic de suprasarcină ABB TA25DU‑25M

Modelul corect: ABB TA25DU‑25M

ID global: 1SAZ211201R2051

Comanda nr.: 10135416

Tip de produs: Releu de suprasarcină termică electromecanic economic

Defalcarea denumirii modelului:

2. Parametrii tehnici cheie

3. Funcții de bază & Caracteristici
4. Protecție fiabilă a motorului: Protecție rapidă și fiabilă împotriva suprasarcinii și a defecțiunii, conform cu IEC 60947-4-1
5. Compensarea temperaturii: Menține caracteristici de protecție stabile pe o gamă largă de temperatură ambientală pentru a preveni declanșarea nedorită
6. Funcția de testare: Echipat cu buton TEST pentru verificarea funcției la fața locului
7. Mecanism de declanșare gratuit: Asigură declanșare fiabilă în toate condițiile, independent de operația de resetare
8. Indicație de călătorie: Arată clar dacă releul s-a declanșat din cauza suprasarcinii
9. Economic & practic: Face parte din seria economică de relee termice de suprasarcină de la ABB, cu performanță ridicată la costuri
10. Aplicații & Contactoare compatibili

4.1 Aplicații tipice

Protecție la suprasarcină și întrerupere de fază pentru motoarele asincrone trifazate, în special 7.5 kW–11 kW (380V) motoare

Protectie motor pentru linii de automatizare industriala, fani, pompe, compresoare, etc.

Formează o unitate completă de pornire și protecție a motorului cu contactoarele din seria AX

4.2 Contactoare compatibili

Recomandat: AX25-30-10/01, AX32-30-10/01 (25– curent nominal de 32A)

Compatibil: Seria completă AX09–AX40, Contactoare seria AL9–AL40

Montare: Montare prin clips direct (compact) sau montaj separat pe bază

5. Alternative între mărci

6. Seria TA25DU Matrice completă a modelelor

Seria TA25DU acoperă un interval de curent de setare de 0,1 A–25 A:

7. Montare & Note de cablare
8. Orientarea montajului: Instalare verticală recomandată pentru o bună disipare a căldurii
9. Specificația cablajului: Secțiunea transversală a conductorului circuitului principal 2×1,5–6 mm², Șuruburi M4, cuplu 1,44-1,92 Nm
10. Contacte auxiliare: 95 (NC), 96 (NU) pentru circuitul de control sau indicarea semnalului
11. Resetați selecția: Manual (Om) sau automat (Aut) resetare prin comutator

ABB TA25DU-25M este un releu termic de suprasarcină fiabil și economic, utilizat în principal pentru protecția motorului trifazat în domeniul de setare 18–25A. Este potrivit în special pentru utilizarea cu contactoarele din seria AX și este aplicat pe scară largă în diverse echipamente de automatizare industrială. Protecția sa cuprinzătoare, compensarea temperaturii, și montarea convenabilă îl fac o alegere ideală pentru protecția motoarelor de dimensiuni mici și mijlocii.

Ghid complet de aplicare pentru releul termic de suprasarcină ABB TA25DU‑25M

1. Poziționarea aplicației de bază

TA25DU-25M este un releu termic de suprasarcină economic, cu un domeniu de setare de 18,0–25,0A și clasa de declanșare 10A.

Oferă în principal supraîncărcare, protecția împotriva defecțiunii și a dezechilibrului de fază pentru motoarele asincrone trifazate,

potrivite în special pentru motoare de la 7.5 kW la 22 kW (380V/400V).

Combinat cu contactoarele din seria AX, formează o unitate completă de control și protecție a motorului.

2. Aplicații pe industrie

Automatizare industrială & Fabricarea

1. Sisteme de acționare a liniilor de producție

Transportoare, echipamente de sortare: protecție împotriva supraîncărcării de la acumularea sau blocarea materialului

Masini-unelte, pompe hidraulice: asigură precizia prelucrării și siguranța echipamentului

Mașini de ambalare și imprimare: evită timpii de nefuncţionare din cauza fluctuaţiilor de sarcină

2. Mașini generale

Compresoare (aer, refrigerare): protejează împotriva suprapresiunii și supraîncălzirii

Fani (evacuare industrială, turn de racire): potrivit pentru o funcționare continuă de lungă durată

Pompe (circulaţie, răcire, rapel): protejează împotriva blocării conductelor sau a alimentării insuficiente cu apă

3. Echipamente de manipulare a materialelor

Macarale, palanele: previne riscurile de siguranță cauzate de suprasarcină

Mixere, agitatori: se adaptează la condiții de încărcare foarte variabile

🏢 Clădire & Infrastructură

1. Automatizarea clădirilor

Ventilatoare HVAC, turnuri de racire, pompe de apă răcită

Sisteme de protecție împotriva incendiilor: ventilatoare de evacuare a fumului, pompe de pulverizare

Lifturi și scări rulante: asigură siguranța pasagerilor

2. Utilaje de constructii

Mașini mici de construcții: betoniere, pompe de mortar

Sisteme temporare de alimentare pe șantiere

🏗️ Energie & Utilități

1. Tratarea apei

Ventilatoare de aerare, pompe de retur nămol, pompe de ridicare în stațiile de tratare a apelor uzate

Pompe de alimentare cu apă și pompe de amplificare în instalații de apă

2. Sisteme auxiliare de putere

Sisteme de racire in statii si centrale electrice

Motoare auxiliare pentru invertoare fotovoltaice și turbine eoliene

🌾 Agricultura & Prelucrarea alimentelor

1. Irigatii agricole

Pompe mari de irigare: se adaptează la diferite surse de apă și condiții de scurgere

Sisteme de ventilație și răcire în seră

2. Mașini de prelucrare a alimentelor

Mixere, feliere, mașini de ambalare: potrivit pentru medii umede și praf

Compresoare și ventilatoare în sisteme frigorifice și frigorifice

3. Aplicații în funcție de condițiile de funcționare

🔧 Aplicații pentru mediu dur

1. Variație mare de temperatură: Cu compensare de temperatură (-25°C până la +55°C), potrivit pentru medii exterioare și de atelier
2. Pornire frecventă & oprire: Clasa de declanșare 10A ideală pentru motoarele cu frecvență mare de pornire
3. Risc de eșec de fază: Protecție încorporată împotriva defecțiunii de fază pentru surse de alimentare instabile

🛡️ Aplicații critice pentru siguranță

1. Zone publice: Lifturi, scările rulante, sisteme HVAC
2. 24-sisteme continue de oră: Liniile de producție, răcirea centrului de date

💡 Aplicații economice

1. Echipamente pentru IMM-uri: Performanță ridicată la costuri pentru utilizatorii atenți la buget
2. Refacerea echipamentelor: Înlocuire directă pentru releele mai vechi, compatibil cu contactoarele AX/AL existente
3. Evaluări tipice ale motoarelor & Exemple de aplicații

5. Rezumatul avantajelor cheie
6. Protectie completa: Supraîncărcare, defect de fază, dezechilibru de fază – conform IEC 60947‑4‑1
7. Adaptabilitate la mediu: Compensarea temperaturii evită declanșarea neplăcută
8. Operare ușoară: Resetare manuală/automată + butonul TEST
9. Montaj flexibil: Direct pe contactor sau pe bază separată
10. Economic & de încredere: Eficient din punct de vedere al costurilor pentru implementare în masă pe motoare mici și mijlocii

Concluzie

Cu domeniul său de setare 18–25A și caracteristicile de declanșare de 10A, ABB TA25DU-25M este utilizat pe scară largă în automatizarea industrială, servicii de constructii, energie, agricultură și alte domenii.

Este potrivit în special pentru motoarele trifazate de la 7.5 kW la 22 kW.

Protecția sa completă, stabilitatea mediului și economia îl fac o alegere excelentă pentru protecția motoarelor mici și medii, mai ales atunci când sunt combinate cu contactoarele din seria AX pentru a construi sisteme eficiente și fiabile de control și protecție a motorului.
