Interpretarea completă a modelului
| Segmentul de model | Descriere | Detalii |
| 2O- | Specificație specială | Single-side piping type (O) with bottom bracket (2O), for easy mounting and panel installation |
| IRV20 | Serie & Dimensiunea corpului | IRV series vacuum regulator, dimensiune 20, max flow rate 240L/min (ANR), twice that of the old IRV2000 |
| -C10B | Conexiune & Caietul de sarcini | C10: built-in φ10mm one-touch fitting; B: Rc1/8 (PT) fir (C10 = G1/8, C10B = R1/8) |
| -D1Y0 | Digital Pressure Switch | D1: with digital pressure switch (1-output NPN open collector); Y0: special option code, related to panel mounting or specific functions |
- Specificații tehnice cheie
| Articol | Valoare | Note |
| Setting Pressure Range | -100 ~ -1.3 kPa | Precise vacuum adjustment |
| Max. Presiunea de probă | 100 kPa | Except gauge models |
| Max. Debitul | 240 L/min (ANR) | Much higher than previous models |
| Regulation Resolution | ≤ 0.13 kPa | High control accuracy |
| Atmosphere Consumption | ≤ 0.6 L/min (ANR) | Design cu economie de energie |
| Applicable Fluid | Aer | Curat, aer uscat recomandat |
| Temp. ambiantă/fluid. | 5 ~ 60 ℃ | Evitați condensul |
| Masa | Aproximativ. 250 g | 20% mai usor decat modelul vechi |
| Dimensiunea portului | φ10mm fiting one-touch, Filet Rc1/8 | Fiting încorporat pentru instalare ușoară |
- Avantajele de bază
- Flux crescut semnificativ: 240 L/min (ANR), 2.4 ori mai vechi de IRV2000 (100 L/min), satisfacerea cerinţelor mai mari de vid
- Flexibil & Instalare ușoară: Conducte cu o singură parte + pedalier, economisind spațiu, potrivit pentru diverse forme de montare
- Simplu & Întreținere eficientă: Manometru/comutator digital asigurat cu cleme, ușor de instalat/demontat; direcția de montare reglabilă (conducte standard)
- Control de înaltă precizie: Rezoluție ≤ 0.13 kPa, vid stabil pentru aplicații de precizie
- Design ușor: 20% reducerea greutatii, sarcina mai mica a echipamentului
- Conform RoHS: Îndeplinește standardele de mediu pentru uz industrial
- Principiul de funcționare
Seria IRV utilizează o structură echilibrată a diafragmei. Presiunea este stabilită prin echilibrarea forței arcului și a presiunii din partea SET:
- Rotiți butonul în sensul acelor de ceasornic → arcul comprimă → deschide calea VAC către SET → vidul crește pe partea SET
- Când vidul din partea SET este sub valoarea de referință → dezechilibrele diafragmei → închide admisia atmosferei → deschide calea VAC → vidul se recuperează
- Când vidul din partea SET depășește valoarea de referință → diafragma se ridică → deschide admisia atmosferei → vidul scade la valoarea de referință
Presostat digital (tip D1) monitorizează vidul în timp real și oferă o ieșire NPN pentru feedback de automatizare și alarmă.
- Aplicații tipice
- Fabricarea semiconductorilor: Adsorbție în vid pentru manipularea plachetelor, ambalare a cipurilor
- Asamblare electronică: Fixare în vid pentru montatori SMT, transfer PCB
- Linii de automatizare: Control de precizie a vidului pentru efectele finale ale robotului, mandrine cu vid
- Industria ambalajelor: Reglarea vidului pentru mașinile de ambalat în vid pentru a asigura etanșarea
- Echipament medical: Sisteme de vid pentru analizoare de laborator și instrumente medicale
- Mașini de imprimat: Adsorbție în vid pentru alimentarea cu hârtie și fixarea plăcilor
- Instalare & Ghid de utilizare
- Direcția de montare: Se recomandă instalarea verticală pentru a evita schimbarea zero a ecartamentului (inversiunea afectează precizia)
- Conducte: Utilizați tuburi de φ10 mm; asigura curatenie, linii fără scurgeri pentru a minimiza pierderea de presiune
- Reglarea presiunii: Rotiți încet butonul pentru a evita schimbările bruște ale vidului
- Întreţinere: Verificați regulat etanșarea fitingurilor; curățați porturile de comutator digital/gabarit
- Setarea comutatorului digital: Setați limitele superioare/inferioare în funcție de aplicație pentru un control stabil
- Înlocuire & Compatibilitate
Înlocuiri standard: IRV20-C10B (fara paranteza & comutator), IRV20A-C10B (standard cu o singură parte)
Versiuni actualizate: IRV20-C10BD (cu comutator digital), IRV20-C10BG (cu gabarit)
Alternative între mărci: Interschimbabil cu seria FESTO VREG, Seria CKD VEX (verificați specificațiile portului)

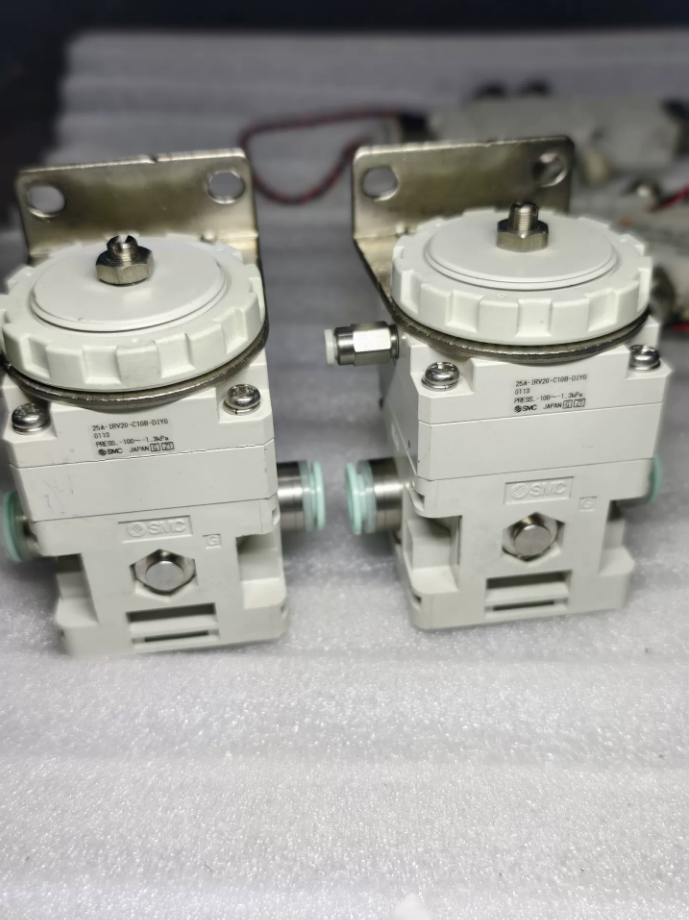

2A-IRV20-C10B-D1Y0 este un regulator de vid de înaltă performanță din seria SMC IRV, combinarea debitului mare, mare precizie, instalare ușoară, și monitorizare inteligentă.
Este ideal pentru echipamente de automatizare și producție de precizie care necesită un control strict al vidului.
Cu conducte cu o singură parte, pedalier, si presostat digital, oferă flexibilitate și integrare excelente - o alegere preferată pentru sistemele de vid de automatizare industrială.
Lista completă a modelelor de regulatoare de vid din seria SMC IRV (Inclusiv variantele 2A)
- Specificații de bază ale seriei
| Model | Debit maxim | Tuburi adecvate | Setarea Presiunii | Caracteristici cheie |
| IRV10 | 140 L/min (ANR) | φ6/φ8/1/4″/5/16″ | -100 ~ -1.3 kPa | Compact, aplicații cu debit redus |
| IRV20 | 240 L/min (ANR) | φ6/φ8/φ10/1/4″/5/16″/3/8″ | -100 ~ -1.3 kPa | Flux ridicat pentru automatizarea de bază |
| 2A-IRV20 | 240 L/min (ANR) | La fel ca IRV20 | -100 ~ -1.3 kPa | Cu pedalier, include 2A-IRV20-C10B-D1Y0 |
- Lista completă a modelelor
2.1 Conducte standard (fără prefix 2A)
① IRV10 (Compact)
| Model de bază | Dimensiune de potrivire | Opțiuni | Model complet |
| IRV10 | C06 (φ6mm) | Nici unul | IRV10-C06 |
| IRV10 | C06 (φ6mm) | Cu gabarit | IRV10-C06G |
| IRV10 | C06 (φ6mm) | Cu comutator digital cu 1 iesire | IRV10-C06ZN |
| IRV10 | C06 (φ6mm) | Cu comutator digital cu 2 iesiri | IRV10-C06ZA |
| IRV10 | C08 (φ8mm) | Nici unul | IRV10-C08 |
| IRV10 | C08 (φ8mm) | Cu gabarit | IRV10-C08G |
| IRV10 | C08 (φ8mm) | Cu comutator digital cu 1 iesire | IRV10-C08ZN |
| IRV10 | C08 (φ8mm) | Cu comutator digital cu 2 iesiri | IRV10-C08ZA |
| IRV10 | C08B (φ8mm, Rc1/8) | Cu suport & ecartament | IRV10-C08BG |
| IRV10 | C10 (φ10mm) | Nici unul | IRV10-C10 |
② IRV20 (Standard)
| Model de bază | Dimensiune de potrivire | Opțiuni | Model complet |
| IRV20 | C06 (φ6mm) | Nici unul | IRV20-C06 |
| IRV20 | C08 (φ8mm) | Nici unul | IRV20-C08 |
| IRV20 | C10 (φ10mm) | Nici unul | IRV20-C10 |
| IRV20 | C10B (φ10mm, Rc1/8) | Nici unul | IRV20-C10B |
| IRV20 | C10B (φ10mm, Rc1/8) | Cu comutator digital cu 1 iesire | IRV20-C10BZN |
| IRV20 | C10B (φ10mm, Rc1/8) | Cu comutator digital cu 2 iesiri | IRV20-C10BZA |
| IRV20 | C10B (φ10mm, Rc1/8) | Cu pedalier & 1-comutator de ieșire | 2A-IRV20-C10B-D1Y0 |
| IRV20 | C10B (φ10mm, Rc1/8) | Cu pedalier & ecartament | 2A-IRV20-C10B-G |
| IRV20 | 1/4″ fir | Nici unul | IRV20-1/4 |
| IRV20 | 3/8″ fir | Nici unul | IRV20-3/8 |
2.2 Conducte cu o singură parte (2O serie)
| Model de bază | Dimensiune de potrivire | Opțiuni | Model complet |
| 2A-IRV20 | C06 (φ6mm) | Nici unul | 2A-IRV20-C06 |
| 2A-IRV20 | C08 (φ8mm) | Nici unul | 2A-IRV20-C08 |
| 2A-IRV20 | C10 (φ10mm) | Nici unul | 2A-IRV20-C10 |
| 2A-IRV20 | C10B (φ10mm, Rc1/8) | Nici unul | 2A-IRV20-C10B |
| 2A-IRV20 | C10B (φ10mm, Rc1/8) | Cu comutator digital cu 1 iesire | 2A-IRV20-C10B-D1 |
| 2A-IRV20 | C10B (φ10mm, Rc1/8) | Cu comutator digital cu 2 iesiri | 2A-IRV20-C10B-D2 |
| 2A-IRV20 | C10B (φ10mm, Rc1/8) | Cu gabarit | 2A-IRV20-C10B-G |
2.3 Special & Tipuri de cot
| Tip | Dimensiune de potrivire | Exemple de modele |
| Tip cot | C06 (φ6mm) | IRV10-LC06, IRV20-LC06 |
| Tip cot | C08 (φ8mm) | IRV10-LC08, IRV20-LC08 |
| Tip cot | C10 (φ10mm) | IRV20-LC10 |
| Montare pe panou | Orice port | IRV10-C06-X1, IRV20-C10-X1 |
- Cod de model de referință rapidă
| Cod | Sens | Valori comune |
| IRV10/IRV20 | Dimensiunea corpului | 10 (mic) / 20 (standard) |
| 2O- | Prefix | Cu pedalier (conducte cu o singură parte) |
| C06/C08/C10 | Montare cu o singură atingere | φ6/φ8/φ10mm |
| CxxB | Port fir | de ex., C10B = Rc1/8 (PT) |
| G | Cu manometru | Seria GZ33 |
| ZN/A | Presostat digital | ZN = 1-ieșire (NPN); FOR = 2-ieșiri (NPN) |
| D1/D2 | Presostat digital | D1 = 1-ieșire; D2 = 2-ieșiri (montare pe panou) |
| -L | Montare cu cot | Tip cot (standard: Drept) |
| 0 | Specificație specială | Suport integrat pe panou |
- Note suplimentare
- Compararea fluxului: Noile IRV10/20 sunt de 2,3x / 2.4x fluxul vechiului IRV1000/2000
- Instalare: Toate modelele acceptă conducte cu o singură parte; unghiul de măsurare/comutator reglabil în trepte de 60°
- Compatibilitate cu fire: Rc(PT), NPT, G(PF) disponibile pentru piețele globale
- Mediu: Seria completă conformă RoHS
