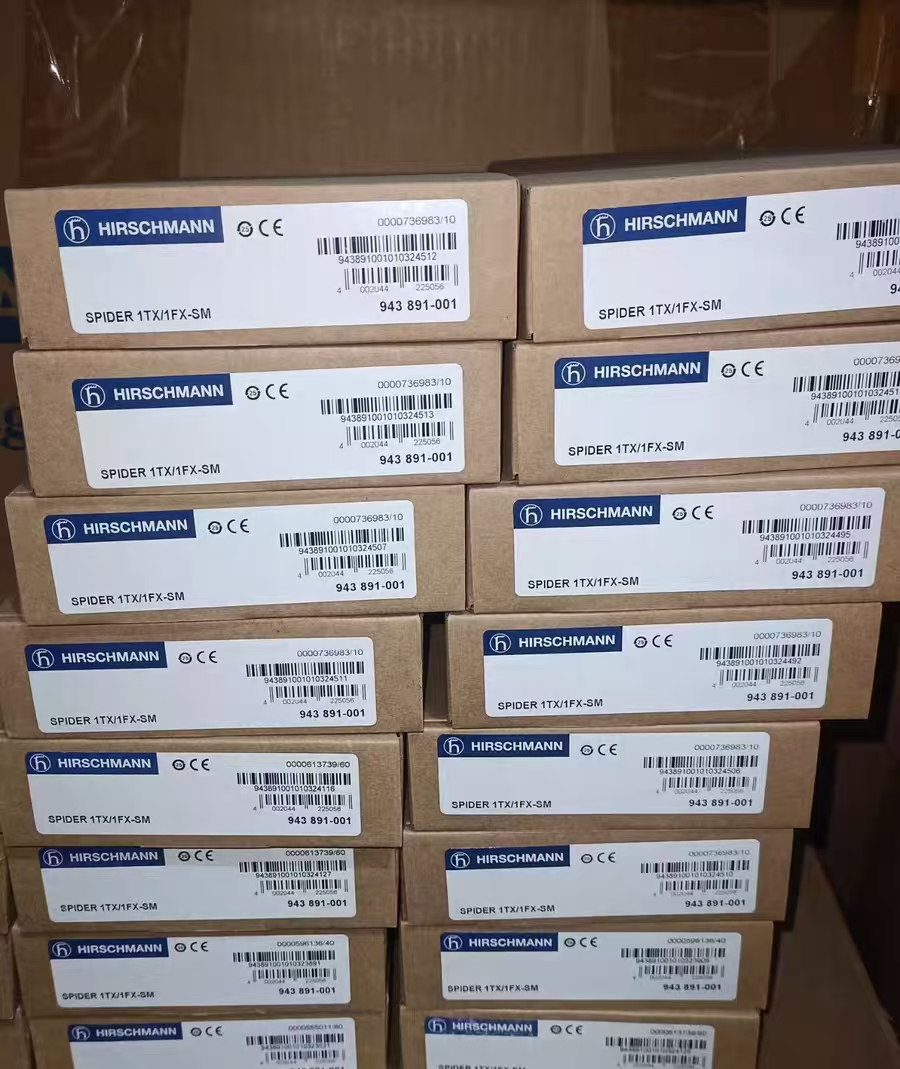

Хиршманн СПАЙДЕР-1TX/1FX-SM

ПАУК-1TX/1FX-SM: Промышленный коммутатор Ethernet Hirschmann

SPIDER-1TX/1FX-SM — это неуправляемый промышленный Ethernet-коммутатор начального уровня для преобразования среды передачи данных, выпущенный компанией Hirschmann Automation., дочерняя компания Belden. Он специально разработан для суровых условий, таких как промышленная автоматизация и морское управление., обеспечение плавного преобразования между витой парой (ТП) и одномодовое волокно (СМ), поддержка передачи данных на большие расстояния и сильная защита от помех.

Основная идентификация & Основная информация

Параметр	Спецификация
Производитель	Хиршман (Hirschmann Automation and Control GmbH, бренд Белден)
Модель	ПАУК-1TX/1FX-SM (Стандартный номер заказа.: 943928001)
Тип продукта	Неуправляемый промышленный коммутатор Ethernet / медиаконвертер
Монтаж	Стандартный 35 мм Монтаж на DIN-рейку (тип оснастки)
Защита от проникновения	IP30 (для установки в шкафы управления)
Степень загрязнения	Соответствует МЭК 60664-1 Степень загрязнения 2
Лазерный класс	Соответствует МЭК 60825-1 Сорт 1 лазерный продукт (безопасный, нет радиационного риска)

Основные технические характеристики
Конфигурация порта

Тип порта	Количество	Спецификация	Примечания по подключению
10/100Порт BASE-TX для витой пары	1	RJ45, авто кроссовер, автосогласование, автоматическое определение полярности	Максимальное расстояние передачи 100 м, подходит для проводов 0,5~2,5 мм
100Одномодовый оптоволоконный порт BASE-FX	1	Дуплексный разъем SC, 9/125 渭m одномодовое волокно	Максимальное расстояние передачи 32.5 км (1300 длина волны нм, 16 бюджет канала в дБ)

Переключение & Пересылка

Режим переключения: Хранить и пересылать

Поддерживаемые стандарты: IEEE 802.3 (10 Мбит/с), ИЭЭЭ 802.3у (100 Мбит/с)

Емкость таблицы MAC-адресов: Макс 1000 MAC-адреса

Фильтрация кадров: Автоматически отбрасывает кадры ошибок CRC и кадры фрагментов. (< 64 байты)

Власть & Потребляемая мощность

Параметр	Спецификация	Примечания
Диапазон рабочего напряжения	9.6~32 В постоянного тока (совместимость с широким диапазоном напряжения)	Поддерживает 12 В постоянного тока / 24 Промышленные источники питания постоянного тока, встроенная защитная изоляция SELV
Макс. потребляемая мощность	≤ 3.0 Вт (в 24 В постоянного тока)	Приблизительно. 10.2 БТЕ/ч, конструкция с низким энергопотреблением
Текущее потребление	Макс 130 мА и 24 В постоянного тока	Типичное приблизительное. 80 мА
Силовой терминал	3-контактный съемный клеммный блок, нет сигнальных контактов	Момент затяжки клемм: 0.5 Нм
Метод заземления	Заземляется через заземляющий контакт силовой клеммной колодки.	Обеспечьте надежное заземление для улучшения защиты от помех.

Экологическая адаптивность

Параметр	Спецификация	Примечания
Рабочая температура	-40°С ~ +70°С (широкотемпературный дизайн)	Подходит для экстремальных условий, таких как полярные регионы., корабли, металлургия
Температура хранения	-40°С ~ +85°С	Безопасное хранение в экстремальных условиях
Относительная влажность	10% ~ 95% (неконденсирующийся)	Адаптируется к морской/промышленной среде с высокой влажностью
Устойчивость к вибрации	МЭК 60068-2-6: 3.5 мм амплитуда, 1~150 Гц, 1 ускорение g	Соответствует стандартам вибрации промышленного оборудования.
Ударная устойчивость	МЭК 60068-2-27: 15 ускорение g, 11 продолжительность мс	Устойчив к транспортировке и вибрации на месте эксплуатации.

Электромагнитная совместимость (ЭМС)

Иммунитет: В 61000-4-2 (ЭСР), В 61000-4-3 (излучаемое поле), В 61000-4-4 (быстрые переходные процессы), В 61000-4-5 (всплеск)

Эмиссия: В 55032 Класс А, ФКС 47 Часть CFR 15 Класс А

Промышленный стандарт: В 61000-6-2 (устойчивость к промышленной среде)

Надежность & Сертификаты

Среднее время между отказами (среднее время безотказной работы): 101.5 годы (МИЛ-HDBK 217F, 25°С)

Сертификаты безопасности: кУЛ 508, CSA 22.2 №142

Промышленный стандарт: Соответствует МЭК 61131-2 (стандарт для программируемых контроллеров)

Приколоть & Конфигурация проводки
Силовая клеммная колодка (3-приколоть)

Контактный номер.	Функция	Описание проводки
1	Земля (Земля)	Клемма заземления оборудования, должен быть надежно подключен к промышленному заземлению
2	В- (Отрицательная сила)	Подключите к отрицательному разъему питания постоянного тока (0 В)
3	В+ (Положительная сила)	Подключите к положительному источнику питания постоянного тока (9.6~32 В постоянного тока)

Распиновка порта RJ45 (10/100БАЗА-TX)

Приколоть	Сигнал	Функция
1	Техас+ (Передача+)	Данные передаются положительные
2	Техас- (Передача-)	Данные передаются отрицательные
3	прием + (Получить+)	Данные получают положительные
4	Не используется	Сдержанный
5	Не используется	Сдержанный
6	прием- (Получать-)	Данные получают отрицательные
7	Не используется	Сдержанный
8	Не используется	Сдержанный

Оптоволоконный порт (Соединитель СК)

Использует дуплексный интерфейс SC.; требуется подключение пары одномодовых оптоволоконных трансиверов (TX/RX с перекрестным соединением)

Тип волокна: 9/125 одномодовое волокно мкм, длина волны 1300 нм

Светодиодные индикаторы состояния

Название светодиода	Цвет	Статус	Значение
П (Власть)	Зеленый	Горит постоянно	Питание нормальное
ДА/ШТАТ	Зеленый	Горит постоянно	На порту установлена действующая ссылка
ДА/ШТАТ	Зеленый	Мигает	Трафик данных активен на порту
ДА/ШТАТ	Выключенный	Нет ссылки	Порт не подключен или неисправен
10/100 (Скорость)	Желтый	Горит постоянно	100 Мбит/с соединение
10/100 (Скорость)	Выключенный	10 Мбит/с соединение

Физические характеристики

Параметр	Спецификация
Размеры (Ш×В×Г)	25 мм × 114 мм × 79 мм (1.0″ × 4,5″ × 3,2″)
Масса	Приблизительно. 105 г (0.23 фунт)
Материал корпуса	Огнестойкий АБС-пластик, соответствует стандартам промышленной безопасности
Размер провода	Витая пара: 0.5~2,5 мм²; силовые терминалы: 0.5~1,5 мм²

Функции & Преимущества
Подключи и работай: Никакой настройки не требуется, работает сразу после включения, идеально подходит для быстрого развертывания
Передача на большие расстояния: Одномодовое волокно поддерживает до 32.5 км, превышающий 100 предел витой пары м
Сильная защита от помех: ЭМС промышленного уровня, подходит для условий сильных электромагнитных помех (например, возле моторов, инверторы)
Работа в широком диапазоне температур: Холодный старт при -40°C, стабильная работа при 70°C, подходит для наружного/полярного применения
Защита ссылок: Поддерживается обнаружение неисправностей на дальнем конце и обнаружение слабой освещенности для повышения надежности сети.
Автоадаптация: Порт RJ45 автоматически согласовывает скорость, дуплексный режим, и автокроссоверный кабель, упрощение проводки
Типичные применения
Промышленная автоматизация: Контроль производственной линии, Сеть ПЛК, сбор данных с датчиков
Судостроение & морская техника: Системы судовой автоматики, управление морской платформой, удаленный мониторинг оборудования
Интеллектуальный транспорт: Контроль светофора, мониторинг туннелей, системы железнодорожной сигнализации
Энергия & власть: Мониторинг подстанции, ветровые/фотоэлектрические системы, контроль передачи и распределения электроэнергии
Химическая & металлургический: Дистанционное управление во взрывоопасных зонах, работа в сети в условиях высокой температуры/влажности
Удаленный мониторинг: Межрегиональная сеть оборудования, оптоволоконная ретрансляция для расширения покрытия
Установка & Рекомендации по техническому обслуживанию
Правила установки

Обеспечьте надежное крепление направляющей во избежание ослабления

Поддерживать по крайней мере 10 Вентиляционное пространство вокруг устройства (см) для предотвращения перегрева

Для проводки: сначала подключите заземление, затем силовые кабели, и, наконец, сигнальные кабели

Не открывайте корпус, пока устройство находится под напряжением.

Рекомендации по техническому обслуживанию

Регулярно проверяйте состояние светодиодов для быстрой диагностики неисправностей сети.

Проверяйте чистоту силовых клемм и оптоволоконных интерфейсов каждый раз. 6 месяцы

Держите оптоволоконные порты в чистоте от пыли; очистить с помощью профессиональных инструментов для чистки волокон

Для неисправностей, сначала проверьте питание и физические соединения; разборка непрофессионалами запрещена

Альтернативные модели & Совместимость

Альтернативная модель	Бренд	Примечания о совместимости
ПАУК-1TX/1FX-SM-EEC	Хиршман	Расширенная версия, поддерживает более широкое напряжение и более высокую температуру
РХ1-ТП/ФО-СМ	Хиршман	Медиаконвертер той же спецификации, немного другой внешний вид
ИЭФ-1100-СМ	Феникс Контакт	Функционально совместим; обратите внимание на различия в распиновке и размерах

Важные примечания
Энергетическая безопасность: Только БСНН (Безопасное сверхнизкое напряжение) необходимо использовать источники питания; Вход в сеть переменного тока строго запрещен.
Оптоволоконное соединение: Одномодовое и многомодовое волокно нельзя смешивать.; Разъемы SC должны соответствовать типу волокна.
Экологические ограничения: Не используйте во взрывоопасных зонах. (Класс I, Разделение 2) если только это не сертифицировано специально
Выбор кабеля: Промышленная экранированная витая пара (СТП) рекомендуется для улучшения защиты от помех
Требования к заземлению: Надежное заземление обязательно.; в противном случае, может произойти повреждение оборудования или нестабильная связь
